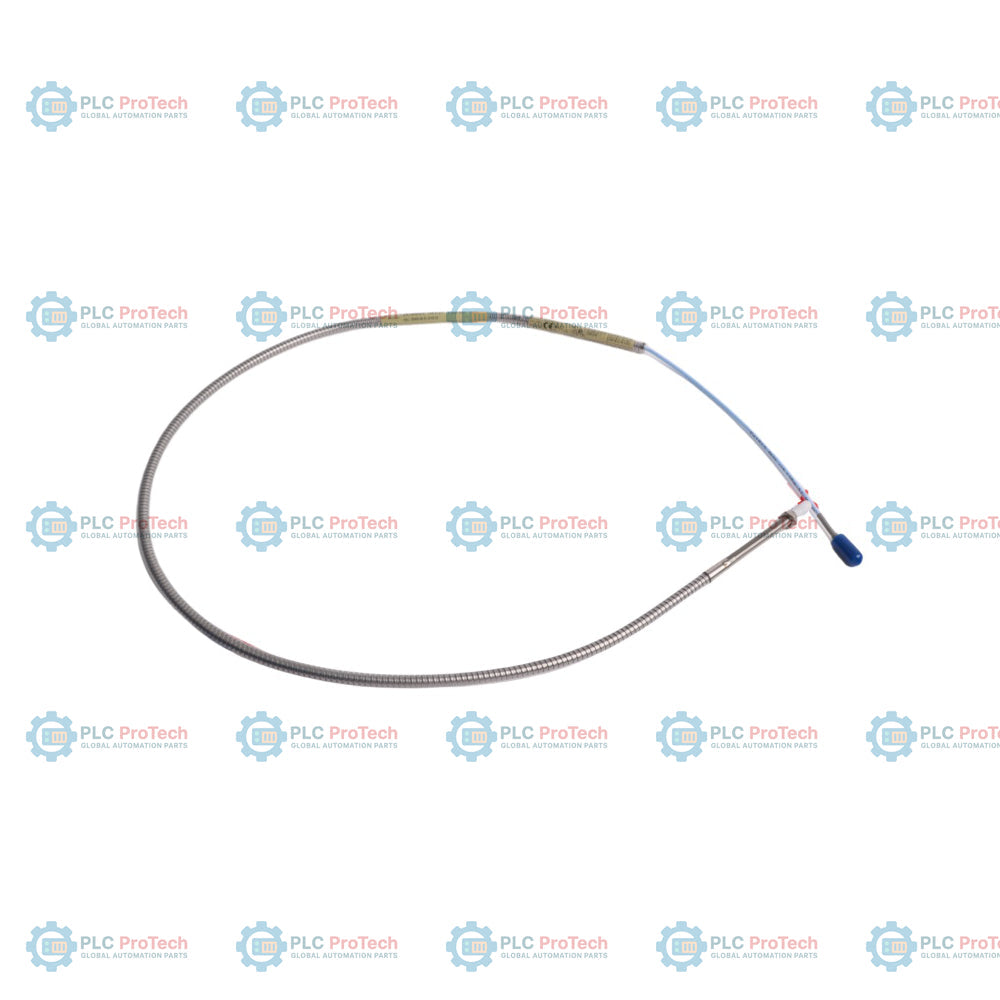

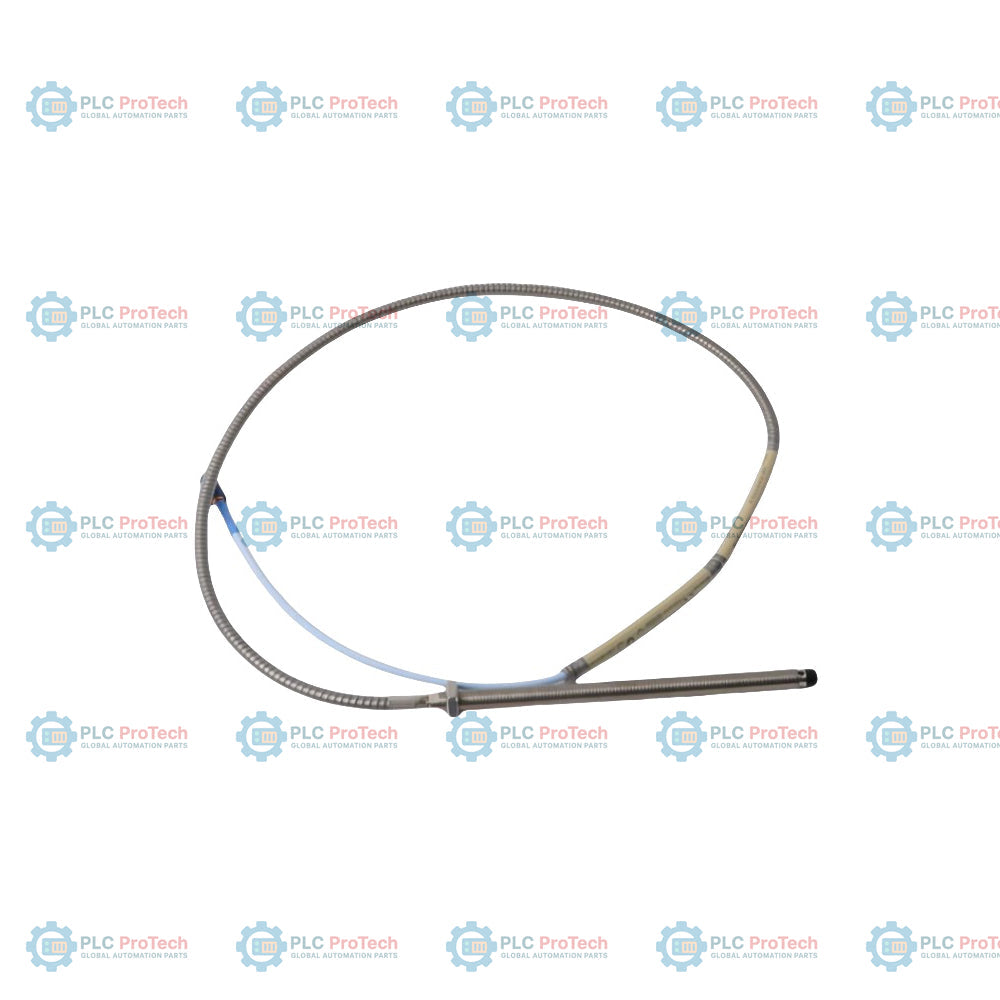

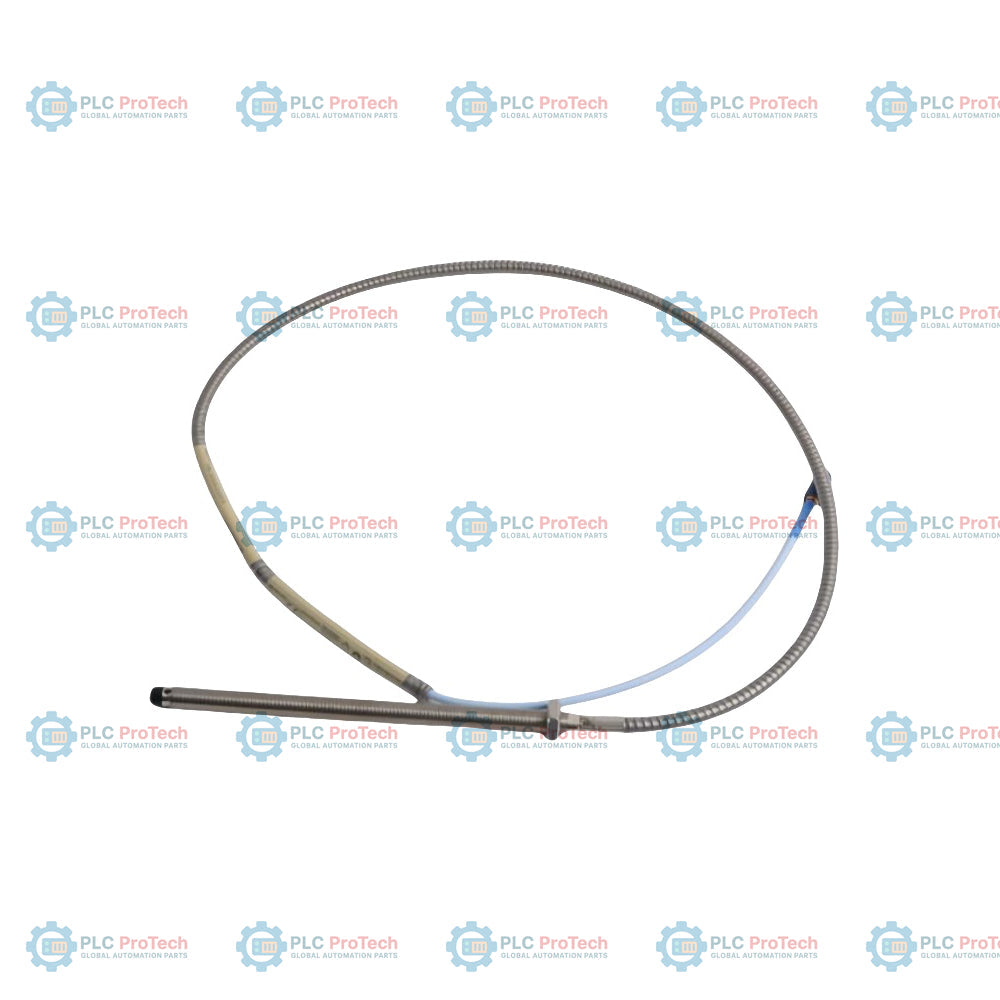

يحدّد الخيار 00 (طول غير ملولب يبلغ 0.0 بوصة) والخيار 60 (طول إجمالي للهيكل يبلغ 6.0 بوصة) هذا التكوين الملولب 1/4-28 UNF والمزوّد بدرع من الفولاذ المقاوم للصدأ — مسبار القرب 330902-00-60-10-02-05 3300 NSv.
هذا المسبار المحوّل محمي بدرع من الفولاذ المقاوم للصدأ لحماية الكابل المحوري المعزول بـ FEP من التآكل والاحتكاك الميكانيكيين في المناطق الصناعية القاسية، مما يميّزه عن الطراز القياسي غير المدرّع 330901. وبفضل طول مسبار إجمالي يبلغ 1.0 متر (39 بوصة) وموصل ClickLoc محوري مصغّر، تم تحسين هذا التكوين لتركيبات الآلات الدوارة صغيرة القطر وذات الخلوص المحدود التي تتطلب اعتمادات متعددة للجهات في المناطق الخطرة (الخيار 05).
| الخيار / المقطع | الرمز في وحدة SKU هذه | الوصف |
|---|---|---|
| الطراز الأساسي | 330902 | مسبار 3300 NSv، سن 1/4-28 UNF-2A، مع درع من الفولاذ المقاوم للصدأ |
| A - خيار الطول غير الملولب | 00 | طول غير ملولب يبلغ 0.0 بوصة |
| B - خيار الطول الإجمالي للهيكل | 60 | طول إجمالي للهيكل يبلغ 6.0 بوصة |
| C - خيار الطول الإجمالي | 10 | طول إجمالي 1.0 متر (39 بوصة) |
| D - خيار نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغّر، كابل قياسي |
| E - خيار اعتماد الجهات | 05 | اعتمادات متعددة (بما في ذلك CSA وATEX وIECEx) |
| المعلَمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء / الطراز | 330902-00-60-10-02-05 |
| نظام المحول | نظام محول القرب 3300 XL NSv |
| نوع سن المسبار | 1/4-28 UNF-2A (سن لولبي إنجليزي) |
| الحماية الميكانيكية | درع مرن من الفولاذ المقاوم للصدأ AISI 302 |
| الطول غير الملولب (الخيار A) | 0.0 بوصة |
| الطول الإجمالي للهيكل (الخيار B) | 6.0 بوصة |
| الطول الإجمالي للمسبار (الخيار C) | 1.0 متر (39 بوصة) |
| نوع الموصل (الخيار D) | موصل ClickLoc محوري مصغر |
| نوع الكابل | كابل محوري 75 أوم، معزول بمادة فلور الإيثيلين بروبيلين (FEP) |
| اعتمادات الجهات (الخيار E) | اعتمادات متعددة (بما في ذلك CSA وATEX وIECEx) |
| عامل القياس المتوسط (ASF) | 7.87 V/mm (200 mV/mil) |
| النطاق الخطي | 1.5 مم (60 mils)، ضمن نطاق من 0.25 إلى 1.75 مم (من 10 إلى 70 mils) |
| إعداد الفجوة الموصى به | 1.0 مم (40 mils) |
| عامل القياس التزايدي (ISF) | 7.87 V/mm (200 mV/mil) بنسبة +12.5% / -20% ضمن النطاق المحيط |
| الانحراف عن الخط المستقيم الأفضل مطابقة (DSL) | أقل من +/- 0.06 مم (+/- 2.3 mils) |
| استجابة التردد | من 0 إلى 10 kHz؛ +0، -3 dB نموذجيًا |
| درجة حرارة التشغيل (المسبار) | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر (عند حماية الموصلات) |
| مانع ضغط المسبار | مانع ضغط تفاضلي يستخدم حلقة إحكام دائرية من Viton |
| الحد الأدنى لنصف قطر الانحناء | 25.4 مم (1.0 بوصة) |
| قوة الشد (الحد الأقصى المقدر) | 220 N (50 lb) بين الغلاف والسلك، والسلك والموصل، والغلاف والدرع |
| مادة طرف المسبار | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 304 (SST) |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330902-00-60-10-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
