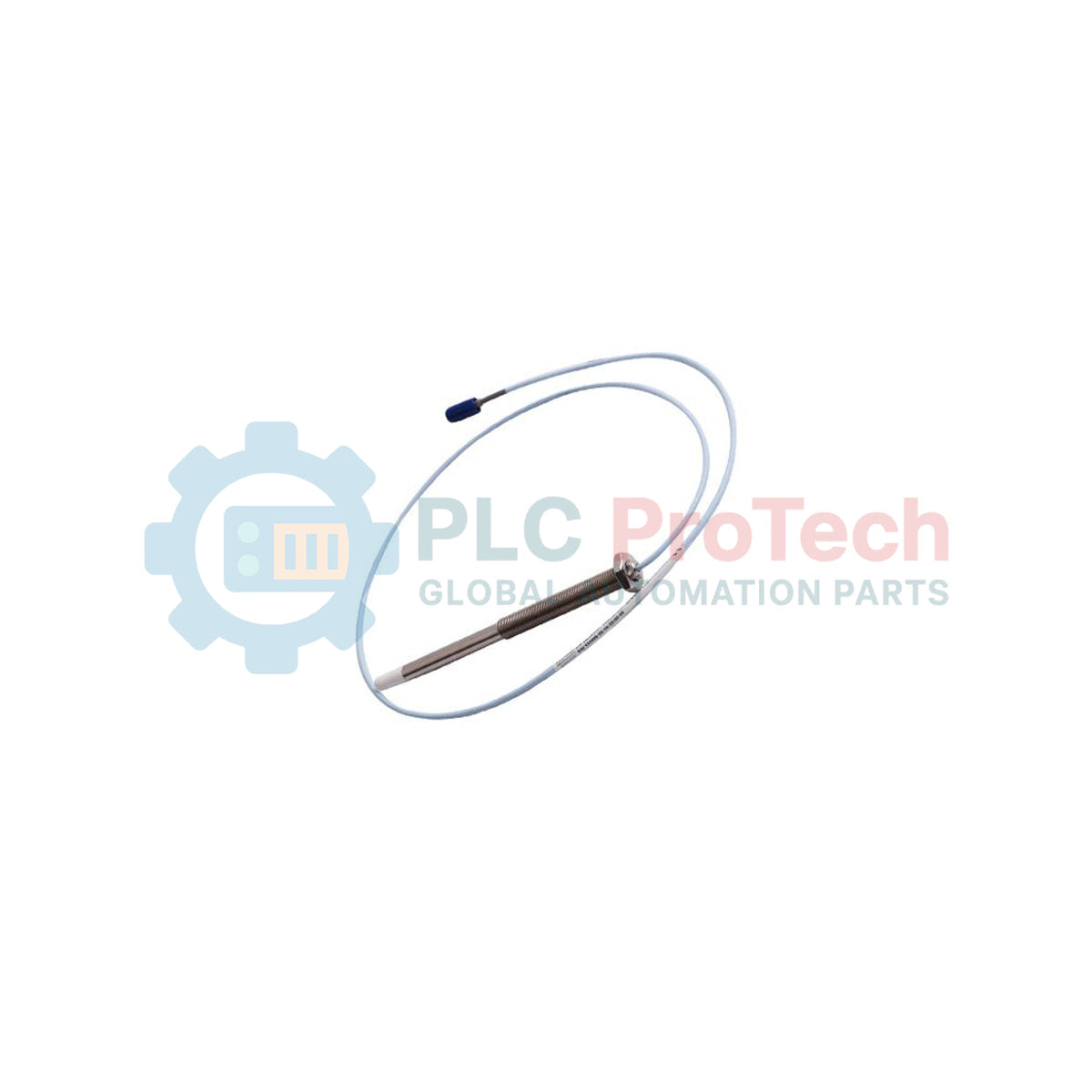

مسبار تقارب 3300 NSv من Bently Nevada 330902-36-89-05-01-00

نظرة عامة على المنتج

إن مسبار Bently Nevada 330902-36-89-05-01-00 هو مسبار تقارب عالي الدقة ينتمي إلى سلسلة 3300 NSv (الرؤية الجانبية الضيقة). صُمم هذا المحول تحديدًا للتطبيقات الصناعية التي تكون فيها مساحة التركيب محدودة أو تكون أقطار الأهداف أصغر مما يمكن أن تستوعبه المسابير القياسية مقاس 8 مم. ويُستخدم أساسًا لقياس الاهتزاز الشعاعي وموضع الدفع المحوري والسرعة في الآلات الدوارة ذات التجاويف الصغيرة، مثل الضواغط الطاردة المركزية والتوربينات الغازية المشتقة من محركات الطائرات والمضخات الصناعية المتخصصة. صُمم نظام 3300 NSv لتوفير خرج جهد خطي عبر نطاق محدد عند إقرانه بمستشعر Proximitor متوافق، مما يضمن حماية موثوقة للآلات وبيانات تشخيصية لإدارة أصول المصنع.

تفصيل اللاحقة

سلسلة الطراز 330902-36-89-05-01-00 يحدد الأبعاد المادية والتكوين الكهربائي للمسبار:

• 330902: مسبار تقارب 3300 NSv، سن 3/8-24 UNF، من دون درع.

• 36: خيار الطول غير الملولب البالغ 3.6 بوصة.

• 89: خيار طول الغلاف الإجمالي البالغ 8.9 بوصة.

• 05: خيار الطول الإجمالي البالغ 0.5 متر (1.67 قدم).

• 01: خيار الموصل الذي يحدد موصل ClickLoc محوريًا مصغرًا مع واقٍ مدمج للموصل وكابل قياسي.

• 00: خيار اعتماد الوكالة؛ لا توجد شهادات محددة للمناطق الخطرة مطلوبة لهذه الوحدة.

المواصفات الفنية

الأسئلة الشائعة

ما التطبيقات الرئيسية لسلسلة 3300 NSv؟

تم تحسين سلسلة NSv لاستهداف أجسام صغيرة يصل قطرها إلى 0.25 بوصة (6.35 مم). وتُستخدم عندما يتعرض مسبار قياسي مقاس 8 مم لتداخل «الرؤية الجانبية» من المعدن المحيط، أو عندما يكون قطر العمود صغيرًا جدًا بحيث لا يستطيع مستشعر قياسي الحفاظ على الخطية.

هل يمكنني استخدام هذا المسبار بطول 0.5 متر مع كابل تمديد بطول 9.0 أمتار؟

لا. يجب أن يطابق الطول الإجمالي للنظام (المسبار بالإضافة إلى كابل التمديد) معايرة مستشعر Proximitor. بالنسبة إلى مسبار بطول 0.5 متر، ستستخدم عادةً كابل تمديد بطول 4.5 متر لتحقيق طول إجمالي للنظام يبلغ 5.0 أمتار، أو كابلًا بطول 6.5 متر لنظام طوله 7.0 أمتار.

كيف يفيد واقي الموصل عملية التركيب؟

الـ 01 يتضمن خيار الموصل واقيًا يمنع تلوث موصل ClickLoc المحوري المصغر بالزيت أو الرطوبة أو الغبار. كما يوفر تخفيفًا للإجهاد الميكانيكي لمنع ارتخاء الموصل بفعل الاهتزاز أثناء تشغيل الآلة.

دليل الهندسة والتركيب

التركيب الميكانيكي وإنشاء القلاوظ

الـ 330902-36-89-05-01-00 يتميز بقلاوظ 3/8-24 UNF. أثناء التركيب، تأكد من أن فتحة التثبيت ملولبة بشكل نظيف وخالية من الحطام. استخدم مادة تشحيم متوافقة مع بيئة الآلة. صُمم الجزء غير الملولب البالغ طوله 3.6 بوصة ليمر عبر هيكل الآلة أو الحامل دون تعشيق مع القلاوظ، مما يتيح ضبط فجوة المسبار بسهولة أكبر.

ضبط جهد الفجوة

يعتمد الأداء السليم للمحوّل على «الفجوة» الميكانيكية بين طرف المسبار والهدف. صِل المسبار بجهاز Proximitor وراقب جهد التيار المستمر. بالنسبة إلى نظام 3300 NSv، ينبغي ضبط المسبار حتى يُخرج جهاز Proximitor جهد الفجوة المركزي المحدد (عادةً -10.0 VDC). ثبّت صامولة القفل بعد ضبط الفجوة لمنع ارتداد المسبار إلى الخارج بسبب التمدد الحراري أو الاهتزاز.

توجيه الكابل وحمايته

الكابل القياسي في 330902-36-89-05-01-00 معزول بـFEP، لكنه لا يتضمن درعًا من الفولاذ المقاوم للصدأ. لمنع التلف الميكانيكي، مرّر كابل المسبار عبر قناة صلبة أو مرنة فور خروجه من هيكل الآلة. التزم بنصف قطر الانحناء الأدنى البالغ 25.4 مم (1.0 بوصة) لمنع تلف العازل الكهربائي الداخلي، والذي قد يسبب ضوضاء في الإشارة أو «قممًا مفاجئة» في بيانات الاهتزاز.
