الشركة المصنعة: Bently Nevada
رقم المنتج: 330905-00-25-05-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مسبارات القرب
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1500ج
Dimensions: 32 سم × 24 سم × 8 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

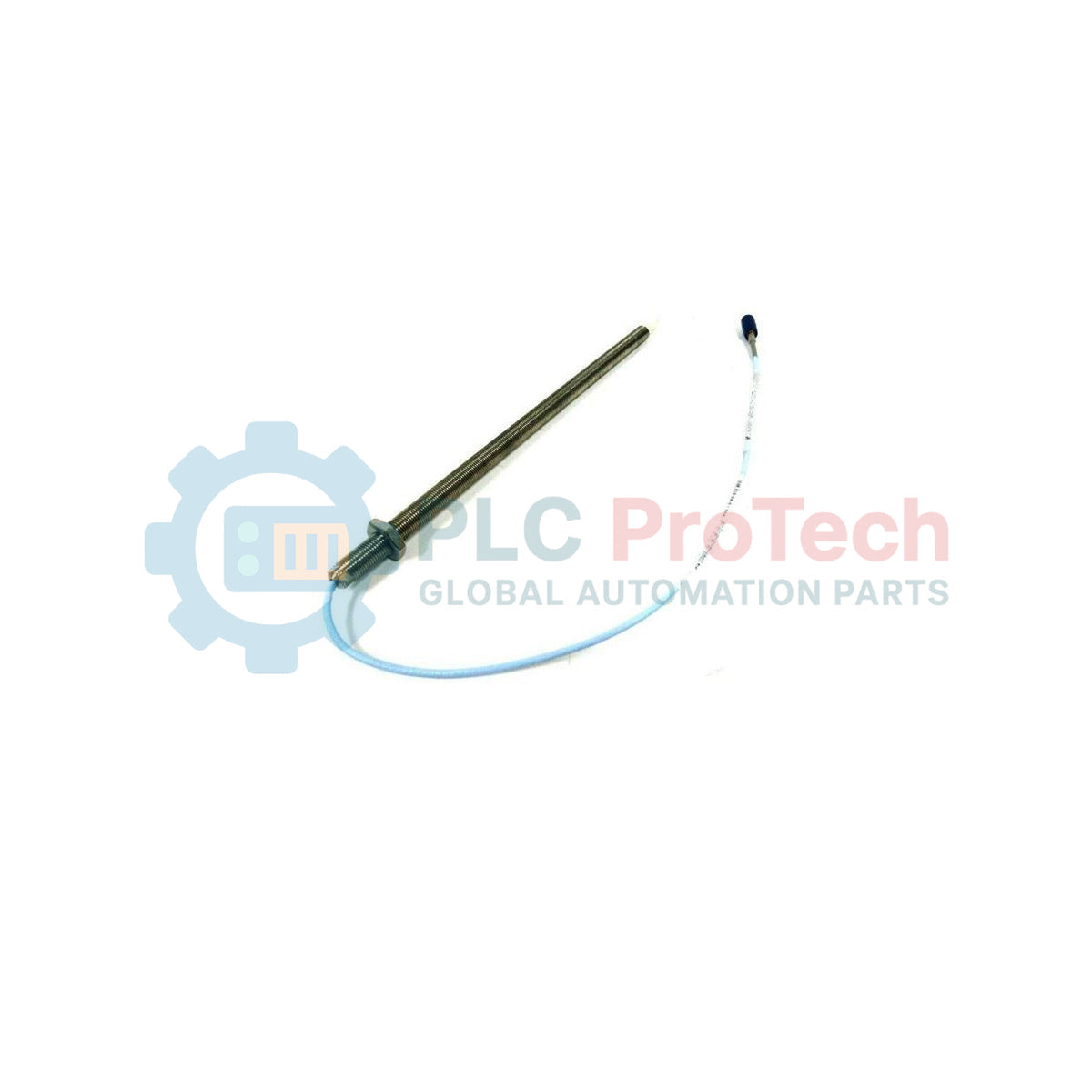

ينفّذ Bently Nevada 330905-00-25-05-02-CN قياسات دقيقة للإزاحة بالتيارات الدوامية ضمن الخلوصات الضيقة، ويعمل مكوّناً أساسياً في نظام محوّل القرب 3300 NSv. صُمم هذا المحوّل خصيصاً للتطبيقات ذات أقطار الأهداف الصغيرة ومساحات التركيب المحدودة، ويوفّر تغذية راجعة عالية الدقة للاهتزاز الشعاعي وموضع العمود المحوري. يتميز Bently Nevada 330905-00-25-05-02-CN بتكوين لولبي M10 × 1 غير مدرع، وطول غلاف إجمالي يبلغ 250 مم، وكابل محوري قياسي بطول 0.5 متر منتهٍ بموصل ClickLoc محوري مصغّر. وقد اعتُمد للاستخدام في البيئات الصناعية الصعبة، إذ يحمي تصميمه المادي المتين المكونات الإلكترونية الداخلية المهمة من الإجهاد الميكانيكي الشديد وتقلبات درجات الحرارة والتعرض للزيت.
| رمز الخيار | معلمة الخيار | مواصفة القيمة |
|---|---|---|
| 00 | الطول غير الملولب | 0 مم |
| 25 | الطول الإجمالي للغلاف | 250 مم |
| 05 | الطول الإجمالي | 0.5 متر (20 بوصة) |
| 02 | نوع الموصل والكابل | موصل ClickLoc محوري مصغّر، كابل قياسي |
| CN | اعتماد الجهة | اعتمادات خاصة بكل بلد (الامتثال للمتطلبات التنظيمية الصينية) |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| معيار اللولب | M10 × 1 (غير مدرع) |
| مادة رأس المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ AISI 304 المقاوم للصدأ (SST) |
| المعاوقة المميزة للكابل | محوري 75 أوم |
| عزل الكابل | فلوروإيثيلين بروبيلين (FEP) |
| نطاق درجة حرارة التشغيل | -34 درجة مئوية إلى +177 درجة مئوية (-30 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| نطاق درجة حرارة التخزين | -51 درجة مئوية إلى +177 درجة مئوية (-60 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| بلد المنشأ | الولايات المتحدة الأمريكية (USA) |
| وزن الشحن (محسوب) | 1.5 كجم |
| أبعاد العبوة (محسوبة) | 32 سم × 24 سم × 8 سم |
صُممت سلسلة مجسات القرب 3300 NSv (النظام الضيق) حصريًا للآلات ذات الأهداف الصغيرة أو الخلوصات المحدودة. لا توصل مسبار 3300 NSv بالتبادل مع مستشعرات Proximitor القياسية 3300 XL مقاسات 5 مم أو 8 مم أو 11 مم، إذ تختلف منحنيات المعايرة وملفات إثارة التيار الدوامي اختلافًا كبيرًا. تأكد من تهيئة طرف المراقبة باستخدام مستشعر Proximitor 3300 NSv المحدد (مثل 330901) لتجنب أخطاء القياس غير الخطي أو تنبيهات الأعطال الكاذبة.
عند استخدام طراز الغلاف غير المدرع M10، تكون الخلوصات الجانبية بالغة الأهمية. نظرًا إلى أن المسبار لا يحتوي على غلاف معدني واقٍ يمتد حتى الطرف، فهو شديد الحساسية للهياكل المعدنية الجانبية. حافظ على مسافة شعاعية خالية لا تقل عن 1.5 ضعف قطر رأس المسبار حول طرف المستشعر. سيؤدي عدم الحفاظ على هذا الخلوص إلى تفاعل معايرة المستشعر مع كتيفة التثبيت أو جدار التجويف بدلًا من سطح عمود الهدف.
استخدم دائمًا مفتاح عزم مُعايرًا أثناء التركيب. قد يؤدي الإفراط في إحكام القلاوظ داخل الكتيفة إلى تشويه الموصل المحوري الداخلي، مما يغيّر ممانعة الكابل ويسبب أخطاء في القياس. عند توصيل الموصل المحوري المصغر ClickLoc، استخدم غلاف السيليكون المخصص للموصل أو شريطًا ذاتي الالتحام لمنع تسرب زيت الآلة والرطوبة، بما قد يؤدي إلى تأريض درع الإشارة.
اعزل الآلات الخاضعة للمراقبة، وأوقف تشغيلها باتباع إجراءات القفل ووضع بطاقات التحذير، وافصل عنها الطاقة بالكامل، وكذلك عن رف المراقبة المستقبِل، قبل تنفيذ عملية التركيب. تأكد من خلو بيئة التركيب من الغازات القابلة للاشتعال وأبخرة الزيت الساخن قبل فك مجموعة المسبار أو ضبطها.
