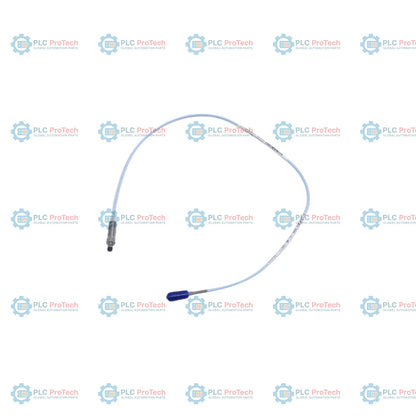

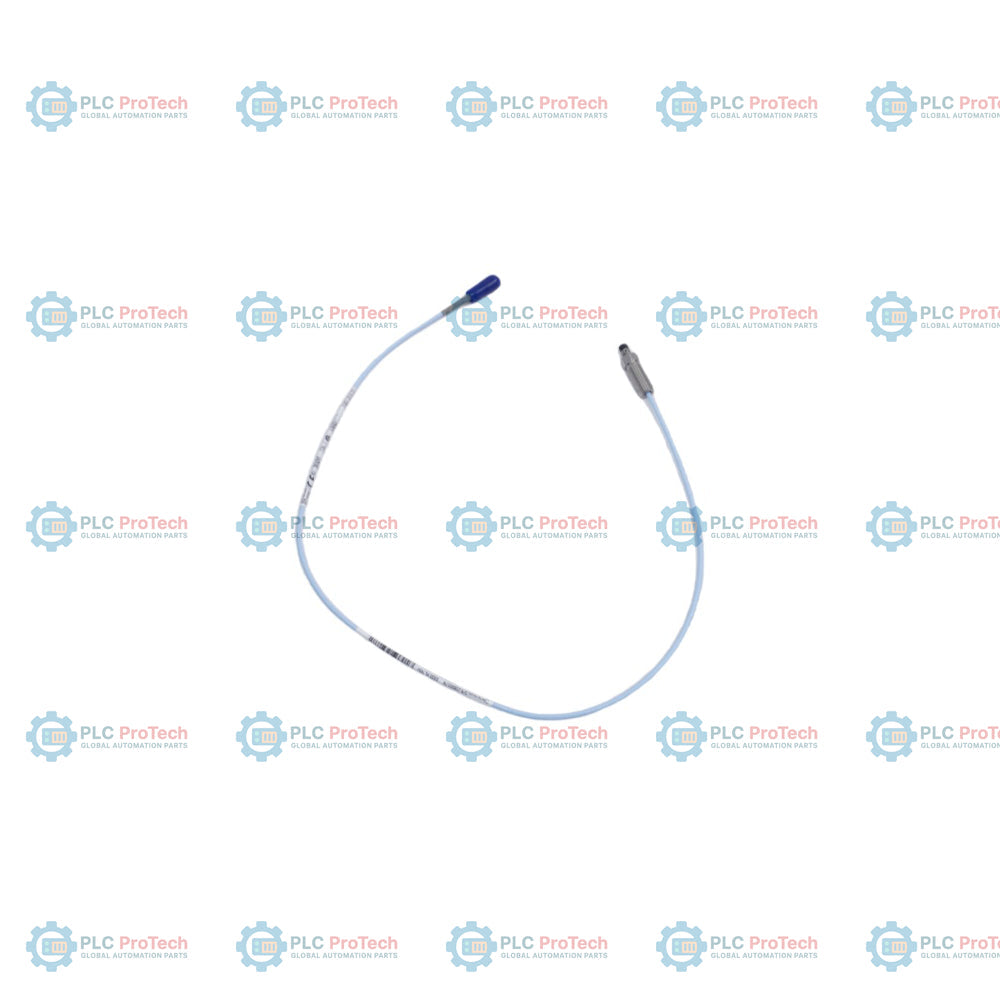

330906-02-12-05-02-05 يحدد هذا التكوين للتركيب العكسي لمسبار القرب 3300 NSv، الذي يتميز بجسم ملولب بمقاس 3/8-24 UNF-2A، وطول غير ملولب يبلغ 0.2 بوصة، وطول إجمالي للهيكل يبلغ 1.2 بوصة. ويُستخدم هذا المسبار أساسًا في تركيبات الآلات ذات الخلوص المحدود، حيث تكون هندسة المستشعر ذي التركيب القياسي مقيّدة للغاية؛ إذ يخرج الكابل من طرف السنون بدلًا من جهة الطرف.
على خلاف المسابير ذات التركيب القياسي في عائلة 3300 NSv، لا تدعم المسابير ذات التركيب العكسي، مثل هذا الطراز، التدريع المصنوع من الفولاذ المقاوم للصدأ أو واقيات الموصلات. وتأتي هذه المجموعة تحديدًا مزوّدة بكابل محوري قياسي بطول 0.5 متر (20 بوصة)، ينتهي بموصل ClickLoc ذكري مصغّر، وتحمل اعتمادات دولية متعددة للاستخدام في المناطق الخطرة.
يُستخدم هذا المحوّل في الآلات الصناعية الدوّارة لقياس الإزاحة بتيارات إيدي غير التلامسية، بما في ذلك:
| الخيار | الرمز الموجود على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330906-02-12-05-02-05 | مسبار 3300 NSv للتركيب العكسي، سنون 3/8-24 UNF |
| الطول غير الملولب | 02 | الطول غير الملولب 0.2 بوصة (5.1 مم) |
| الطول الإجمالي للهيكل | 12 | الطول الإجمالي للهيكل 1.2 بوصة (30.5 مم) |
| الطول الإجمالي | 05 | الطول الإجمالي للمسبار 0.5 متر (20 بوصة) |
| الموصل | 02 | موصل ClickLoc محوري مصغّر، كابل قياسي |
| اعتماد الجهة المختصة | 05 | اعتمادات متعددة (CSA وATEX وIECEx) |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء/الطراز | 330906-02-12-05-02-05 |
| حجم اللولب | 3/8-24 UNF-2A |
| الطول غير الملولب | 0.2 بوصة (5.1 mm) |
| طول الغلاف | 1.2 بوصة (30.5 mm) |
| إجمالي طول الكابل | 0.5 متر (20 بوصة) |
| نوع الكابل | محوري متحد المركز قياسي غير مدرع بقدرة 75 أوم، معزول بـ FEP |
| نوع الموصل | ClickLoc محوري متحد المركز ذكر مصغر، من النحاس المطلي بالذهب |
| مادة رأس المسبار | كبريتيد متعدد الفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ لا يصدأ AISI 304 (SST) |
| المدى الخطي | 1.5 mm (60 mils)، من حوالي 0.25 mm إلى 1.75 mm (من 10 إلى 70 mils) |
| معامل التدريج التزايدي (ISF) | 7.87 V/mm (200 mV/mil) +12.5%/-20% على مدى القياس الخطي |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 mm (+/-2.3 mils) |
| إعداد الفجوة الموصى به | 1.0 mm (40 mils) |
| أقصى عزم للغلاف | 22.6 N-m (200 in-lb) |
| عزم الغلاف الموصى به | 7.5 N-m (66 in-lb) |
| قوة الشد | 220 N (50 lb) كحد أقصى من غلاف المسبار إلى سلك توصيل المسبار |
| درجة حرارة التشغيل والتخزين | من -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر مع موصلات محمية |
| الاستجابة الترددية | من 0 إلى 10 kHz: +0، -3 dB |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330906-02-12-05-02-05
Country of origin:الولايات المتحدة
نوع المنتج: مسبار القرب 3300 NSv بتركيب عكسي
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
330906-02-12-05-02-05 يحدد هذا التكوين للتركيب العكسي لمسبار القرب 3300 NSv، الذي يتميز بجسم ملولب بمقاس 3/8-24 UNF-2A، وطول غير ملولب يبلغ 0.2 بوصة، وطول إجمالي للهيكل يبلغ 1.2 بوصة. ويُستخدم هذا المسبار أساسًا في تركيبات الآلات ذات الخلوص المحدود، حيث تكون هندسة المستشعر ذي التركيب القياسي مقيّدة للغاية؛ إذ يخرج الكابل من طرف السنون بدلًا من جهة الطرف.
على خلاف المسابير ذات التركيب القياسي في عائلة 3300 NSv، لا تدعم المسابير ذات التركيب العكسي، مثل هذا الطراز، التدريع المصنوع من الفولاذ المقاوم للصدأ أو واقيات الموصلات. وتأتي هذه المجموعة تحديدًا مزوّدة بكابل محوري قياسي بطول 0.5 متر (20 بوصة)، ينتهي بموصل ClickLoc ذكري مصغّر، وتحمل اعتمادات دولية متعددة للاستخدام في المناطق الخطرة.
يُستخدم هذا المحوّل في الآلات الصناعية الدوّارة لقياس الإزاحة بتيارات إيدي غير التلامسية، بما في ذلك:
| الخيار | الرمز الموجود على وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330906-02-12-05-02-05 | مسبار 3300 NSv للتركيب العكسي، سنون 3/8-24 UNF |
| الطول غير الملولب | 02 | الطول غير الملولب 0.2 بوصة (5.1 مم) |
| الطول الإجمالي للهيكل | 12 | الطول الإجمالي للهيكل 1.2 بوصة (30.5 مم) |
| الطول الإجمالي | 05 | الطول الإجمالي للمسبار 0.5 متر (20 بوصة) |
| الموصل | 02 | موصل ClickLoc محوري مصغّر، كابل قياسي |
| اعتماد الجهة المختصة | 05 | اعتمادات متعددة (CSA وATEX وIECEx) |
| الشركة المصنّعة | Bently Nevada |
| رقم الجزء/الطراز | 330906-02-12-05-02-05 |
| حجم اللولب | 3/8-24 UNF-2A |
| الطول غير الملولب | 0.2 بوصة (5.1 mm) |
| طول الغلاف | 1.2 بوصة (30.5 mm) |
| إجمالي طول الكابل | 0.5 متر (20 بوصة) |
| نوع الكابل | محوري متحد المركز قياسي غير مدرع بقدرة 75 أوم، معزول بـ FEP |
| نوع الموصل | ClickLoc محوري متحد المركز ذكر مصغر، من النحاس المطلي بالذهب |
| مادة رأس المسبار | كبريتيد متعدد الفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ لا يصدأ AISI 304 (SST) |
| المدى الخطي | 1.5 mm (60 mils)، من حوالي 0.25 mm إلى 1.75 mm (من 10 إلى 70 mils) |
| معامل التدريج التزايدي (ISF) | 7.87 V/mm (200 mV/mil) +12.5%/-20% على مدى القياس الخطي |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من +/-0.06 mm (+/-2.3 mils) |
| إعداد الفجوة الموصى به | 1.0 mm (40 mils) |
| أقصى عزم للغلاف | 22.6 N-m (200 in-lb) |
| عزم الغلاف الموصى به | 7.5 N-m (66 in-lb) |
| قوة الشد | 220 N (50 lb) كحد أقصى من غلاف المسبار إلى سلك توصيل المسبار |
| درجة حرارة التشغيل والتخزين | من -52 degC إلى +177 degC (-62 degF إلى +351 degF) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر مع موصلات محمية |
| الاستجابة الترددية | من 0 إلى 10 kHz: +0، -3 dB |
