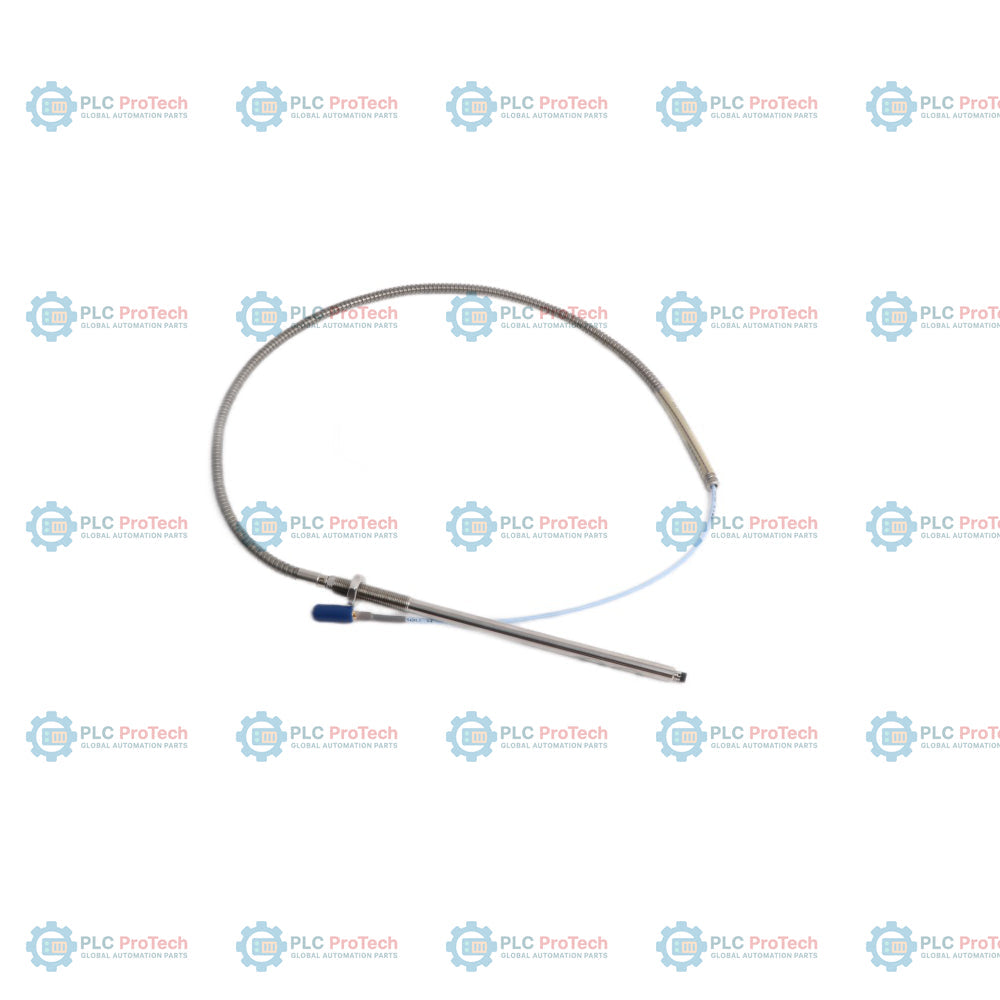

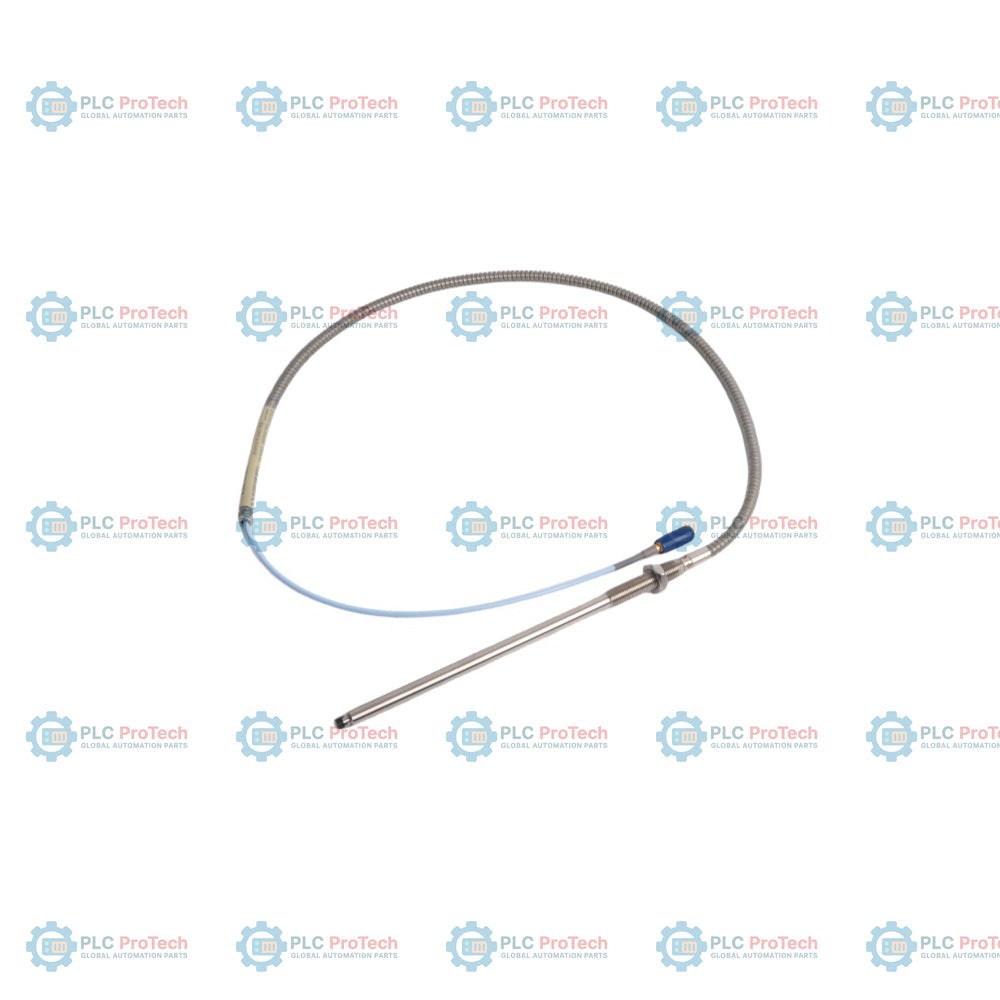

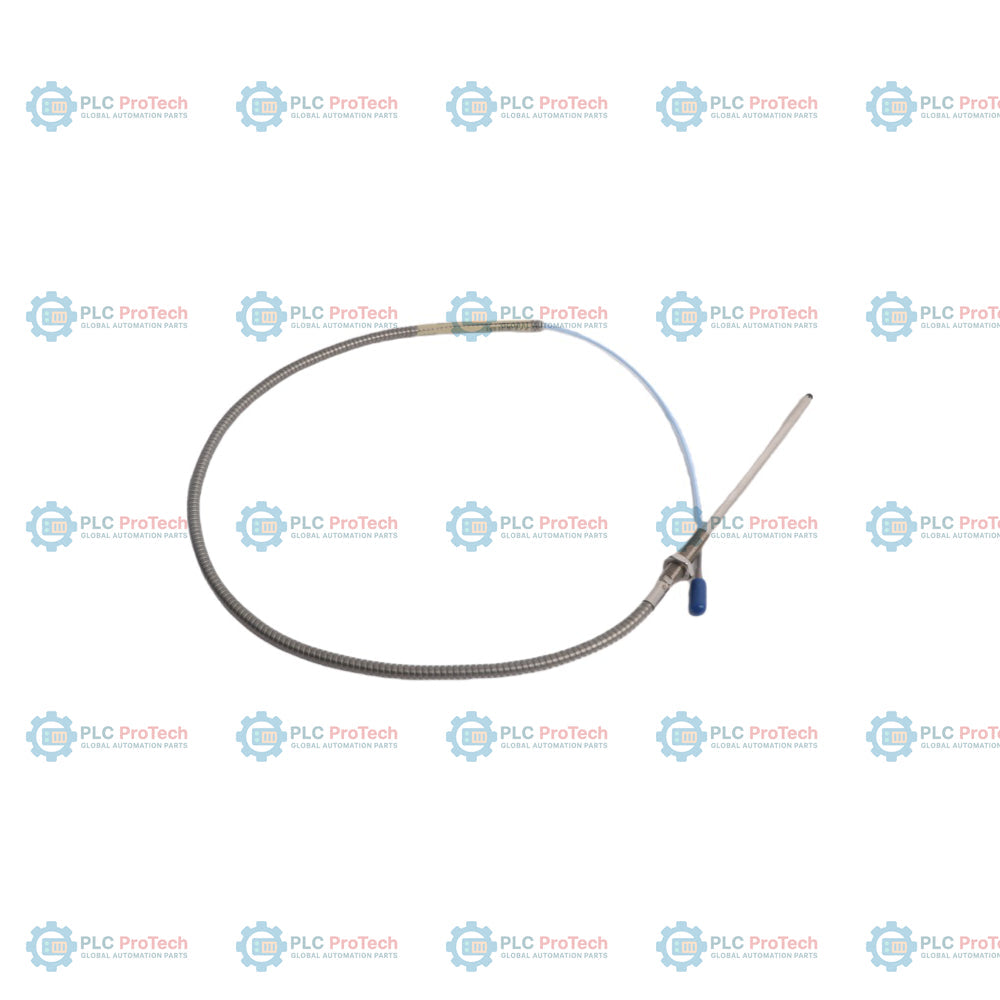

مسبار قرب 3300 NSv ‏Bently Nevada 330910-014-19-10-02-00

نظرة عامة على المنتج

إن  330910-014-19-10-02-00 هو مستشعر إزاحة بالتيارات الدوامية عالي الدقة وغير تلامسي، طوّرته Bently Nevada لمنصة تشخيص الآلات المتخصصة  3300 NSv . يراقب هذا المسبار ذو اللولب المتري M10X1 الاهتزاز الشعاعي الدقيق، وموضع الدفع المحوري، وقيود محمل الغشاء السائل الديناميكية في ظروف السرعة العالية. تعتمد منشآت البنية التحتية للعمليات الحيوية—بما في ذلك ضواغط الغاز الطاردة المركزية عالية السرعة في المصافي البتروكيميائية، وحلقات التبريد الصناعي للخدمة الشاقة، ومضخات مياه العمليات في محطات توليد الطاقة—على مصفوفة المستشعرات هذه لاكتشاف حالات عدم استقرار الدوار على مستوى الميكرون. وبفضل القولبة البنيوية الحاصلة على براءة اختراع TipLoc والتدريع المتين من الفولاذ المقاوم للصدأ، يصمد المسبار أمام البيئات الكيميائية المتطايرة وقصّ الزيت المضطرب. ومن خلال إرسال أشكال موجية تماثلية مستقرة مباشرة إلى جهاز تكييف Proximitor مصاحب، يكتشف المسبار الاختلال الميكانيكي المبكر، مما يمنع انغلاق الدوار الكارثي ويخفض بدرجة كبيرة فترات التوقف التشغيلي غير المبرمجة.

تفصيل لاحقة رقم الجزء

الأبعاد الميكانيكية، وتنوعات الهيكل، وطبقات التدريع البنيوية، وشهادات السلامة الخاصة بـ 330910-014-19-10-02-00 يمكن تفكيك مسبار محول الطاقة باستخدام تعريفات اللواحق الهندسية التالية.

• 330910 جذر الجزء: يعيّن المنصة الأساسية لمسبار القرب المتري عالي الدقة 3300 NSv ذي مقطع لولبي M10X1.

• -014 الطول غير الملولب: يحدد طولاً معيناً للجزء غير الملولب من الهيكل يبلغ 140 مم. يتيح هذا العمود العلوي الأملس إجراء تعديلات على الخلوص العميق عبر جدران غلاف الآلات الخارجي.

• -19 الطول الكلي للهيكل: يحدد طولاً ميكانيكياً إجمالياً للهيكل يبلغ 190 مم، من قاعدة طرف الاستشعار إلى الجزء الخلفي من طوق الانتقال للكابل المدرّع.

• -10 إجمالي طول الكابل: يحدد طول كابل مسبار مدمج ومتصل يبلغ 1.0 متر (39 بوصة)، مقاساً من الطرف إلى دبوس الموصل.

• -02 نوع الموصل والكابل: يجهّز الوحدة بطرف ClickLoc محوري مصغّر بملامسات نحاسية مطلية بطبقة سميكة من الذهب، مقترناً بكابل بقطر قياسي محمي بدرع متين ومرن من الفولاذ المقاوم للصدأ.

• اختيار اعتماد الوكالة -00: يشير إلى تهيئة قياسية للمعدات غير المعتمدة، حيث لا تكون موافقات السلامة المحلية للمواقع الخطرة مطلوبة لمنطقة التركيب.

المواصفات الفنية وحدود التشغيل

الأسئلة الشائعة حول القياس عن بُعد للآلات وتشخيصها

ما مزايا التشغيل المحددة التي يوفرها مجس 3300 NSv مقارنةً بالمجس القديم 190 من السلسلة 3000؟

يتميز مجس 3300 NSv بخصائص رؤية جانبية فائقة مقارنةً بالطرازات الأقدم 190 من السلسلة 3000 عند ضبط الفجوة على مسافات متطابقة من هدف الآلة. ويمنع هذا التحسين الهندسي المعادن المجاورة للهيكل من تشويه المجال الكهرومغناطيسي، ما يوفر قراءة قرب أنظف بكثير مع حد أدنى من التداخل المتبادل أو تداخل الجدار الجانبي.

هل يمكن استخدام هذا المجس المتري بالتبادل ضمن تهيئة نظام 3300 RAM موجود؟

نعم. إن مجس 3300 NSv وكابلات التمديد المقابلة له متوافقان ميكانيكيًا وكهربائيًا مع سلسلة 3300 RAM القديمة من Bently Nevada. إلا أن سلسلة NSv مصممة بمقاومة كيميائية فائقة، ما يجعلها أنسب بكثير لبيئات ضواغط العمليات التي قد تتسبب فيها الخلطات الكيميائية القوية في تلف أطراف المجسات القديمة.

ماذا يحدث إذا تعرض مسبار 3300 NSv لدرجات حرارة أقل من ‎-34 درجة مئوية لفترات طويلة؟

على الرغم من أن المسبار مصنّف للعمل عند حد حراري أدنى مطلق يبلغ ‎-52 درجة مئوية، فإن تعريض التجميعة لدرجات حرارة أقل من ‎-34 درجة مئوية لفترات طويلة قد يتسبب في تقادم موانع الضغط الداخلية قبل الأوان. وفي أغلفة الضواغط عالية الضغط، قد يؤدي هذا التدهور إلى الإخلال بسلامة مانع التسرب، مما قد يتسبب في تسرب غازات العملية عبر جسم المسبار.

دليل الهندسة والتركيب

• تثبيت طرف ClickLoc وعزل الموصل:

  صِل تركيبة ClickLoc المحورية المصغرة الخاصة بالمسبار بكابل التمديد بالضغط حتى تستقر نقاط التلامس المطلية بالذهب في مكانها مصدرةً نقرة. ولحماية إشارة RF عالية التردد من الرطوبة أو الغبار أو التلوث بالزيت، ركّب دائمًا واقيًا مخصصًا للموصل فوق الوصلة. إذا لم تتوفر واقيات الموصلات، فلف الوصلة بإحكام بشريط سيليكون ذاتي الالتحام. ومع ذلك، لا تستخدم شريط السيليكون إذا كانت الوصلة ستتعرض مباشرةً لزيت التوربين، إذ ستعمل الهيدروكربونات على إذابة لاصق الشريط بمرور الوقت.

• قيود عزم الدوران الميكانيكي وتخفيف إجهاد الكابل:

  أدخل غلاف M10X1 بحذر في كتيفة الآلة، مع ضمان ألا يتجاوز التعشيق الكلي للسنون الحد الهيكلي البالغ 15 مم. أحكم شد صامولة القفل وفق مواصفات عزم الدوران الهندسية القياسية لمنع ارتخاء التجميعة تحت تأثير اهتزازات الآلات الشديدة. يوفر تصميم CableLoc المتكامل قوة سحب مستمرة تصل إلى 220 N (50 lbs)، لكن ينبغي للمهندسين مع ذلك تثبيت المسار المدرع بغلاف الآلة باستخدام مشابك صلبة لمنع التلف الناتج عن التمايل.

• بروتوكولات محاذاة جهد الخلوص المستهدف:

  اضبط الخلوص الفيزيائي للفجوة من خلال مراقبة خرج الجهد المستمر الخام عند أطراف مستشعر Proximitor باستخدام مقياس متعدد رقمي. اضبط عمق غلاف M10X1 حتى يقرأ المقياس جهد الهدف المحدد بدقة بواسطة إطار معايرة الحلقة. يضمن هذا الضبط محاذاة طرف المسبار بدقة ضمن نطاق القياس الخطي، مع إبقاء الإشارة بعيدة عن مناطق تشبع الجهد عند الحدين الأدنى والأقصى.
