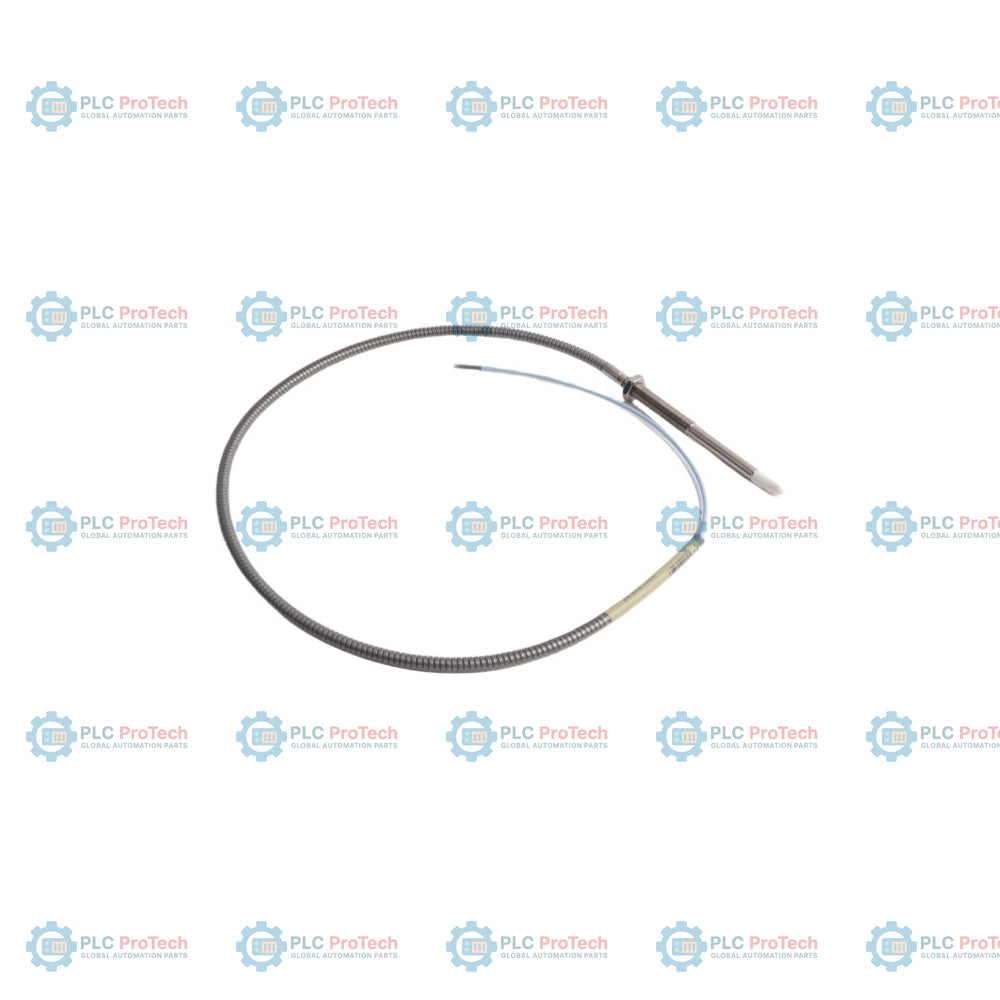

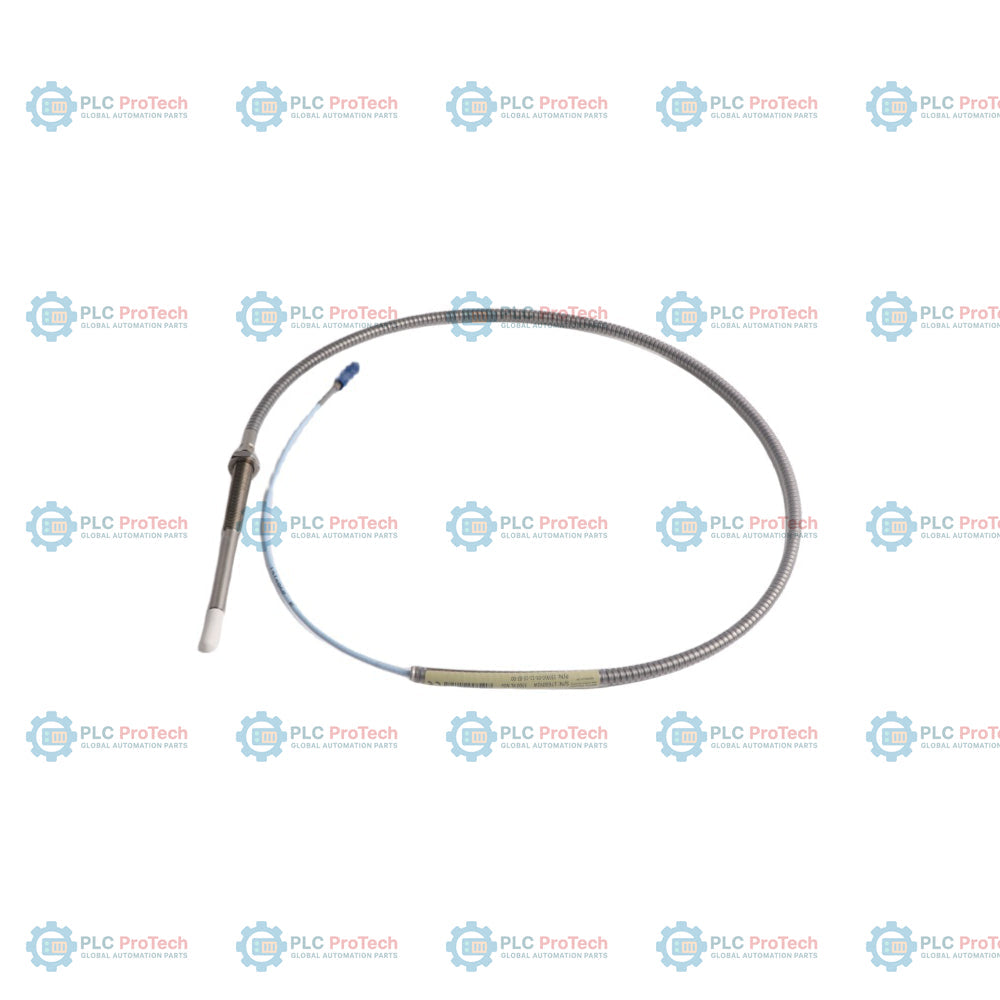

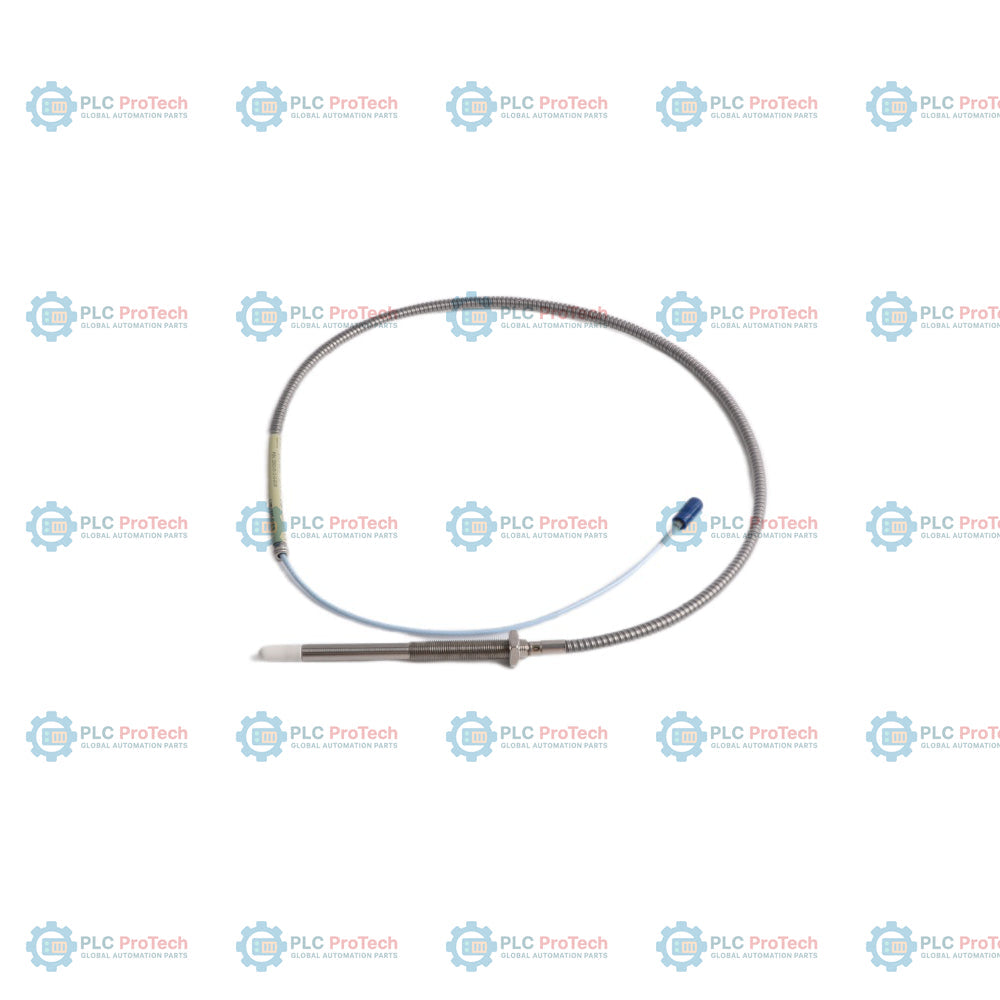

مسبار القرب 3300 NSv Bently Nevada 330910-05-10-02-00

SKU 330910-05-10-02-00

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330910-05-10-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مسابير قرب 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330910-05-10-02-00: مسبار القرب 3300 NSv، بسن M10x1، مع درع من الفولاذ المقاوم للصدأ، وطول غير ملولب للخيار 05، وطول هيكل كلي للخيار 10، وموصل ClickLoc محوري متحد المركز مصغّر للخيار 02 مع كابل قياسي، والخيار 00 الذي يشير إلى عدم الحاجة إلى اعتمادات الجهات. يُستخدم هذا التكوين المحدد ذي السن المتري في التطبيقات الصناعية ضيقة الخلوص التي تتطلب حماية ميكانيكية لكابل المسبار، من دون تحديد اعتمادات خارجية من الجهات.

على خلاف الإصدارات غير المدرعة (مثل المسبار 330905) أو التكوينات التي تتطلب واقيات موصلات محددة (الخيار 01)، يستخدم هذا المسبار المدرع درعًا مرنًا من الفولاذ المقاوم للصدأ AISI 302 فوق كابله المحوري المعزول بـ FEP لمقاومة التآكل الميكانيكي والاحتكاك المادي. ويضمن تصميم السن المتري M10x1 توافقًا مباشرًا مع أغطية الآلات ذات القلاوظ المترية، موفرًا نطاقًا خطيًا قدره 1.5 مم (60 ميل) لقياسات عالية الدقة لاهتزاز العمود وموضعه المحوري في الآلات الدوارة عالية السرعة ذات مناطق الهدف المحدودة.

الميزات

يوفر الدرع المصنوع من الفولاذ المقاوم للصدأ حماية مادية للكابل من التآكل والسحق والحطام في بيئات التشغيل القاسية.
يتيح السن المتري M10x1 الدمج المباشر في هياكل الآلات ذات القلاوظ المترية القياسية.
يضمن طول الهيكل غير الملولب البالغ 50 مم (الخيار 05) ضبط الخلوص المادي بدقة داخل منفذ التركيب.
يوفر طول الهيكل الكلي البالغ 100 مم (الخيار 10) مدى الوصول اللازم لتكوينات التركيب العميقة.
يتميز الموصل المحوري المتحد المركز المصغّر ClickLoc (الخيار 02) بآلية قفل محكمة مع كابل FEP قياسي معزول بقدرة 75 أوم.
يوفر طرف كبريتيد متعدد الفينيل (PPS) ومادة الهيكل من الفولاذ المقاوم للصدأ AISI 304 مقاومة كيميائية عالية وثباتًا حراريًا.
يمنع مانع الإحكام الضغطي بحلقة O من Viton تسرب وسائط المعالجة عبر جسم المسبار تحت الضغط التفاضلي.

التطبيقات

قياس اهتزاز العمود وموضعه المحوري في الآلات الدوارة عالية السرعة وضيقة الخلوص.
المضخات الصناعية والضواغط والمحركات الكهربائية صغيرة التجويف ذات هندسة الهدف المحدودة للمسبار.
توربينات الغاز المشتقة من الطائرات والآلات المساعدة ذات منافذ التركيب المترية.
مواقع المراقبة الداخلية المعرّضة للتآكل الميكانيكي والتعرض للسوائل.

معلومات الطلب

موضع المقطع	الرمز في SKU هذا	المعنى / وصف الخيار
الطراز الأساسي	330910	مسبار القرب 3300 NSv، بسن M10x1، مع درع من الفولاذ المقاوم للصدأ
المقطع A	05	خيار الطول غير الملولب 50 مم
المقطع B	10	خيار طول الهيكل الكلي 100 مم
المقطع C	02	موصل ClickLoc محوري متحد المركز مصغّر، كابل قياسي
المقطع D	00	خيار اعتماد الجهات: غير مطلوب

المواصفات الفنية

المعلَمة	المواصفة / القيمة
الشركة المصنّعة	Bently Nevada
الطراز / SKU	330910-05-10-02-00
نظام المحوّل	نظام محوّل القرب 3300 XL NSv
مقاس السن	سن متري M10x1
خيار الدرع	درع مرن من الفولاذ المقاوم للصدأ AISI 302 (غير مطلي)
الطول غير الملولب	50 mm
طول الغلاف	100 mm
نوع الموصل	موصل محوري ClickLoc مصغر ذكر
نوع الكابل	كابل محوري قياسي بموصلة 75 ohm، معزول بمادة FEP
النطاق الخطي	1.5 mm (60 mils)، من حوالي 0.25 إلى 1.75 mm (10 إلى 70 mils)
إعداد الفجوة الموصى به	1.0 mm (40 mils)
معامل القياس التزايدي (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20%
الانحراف عن الخط المستقيم الأفضل مطابقة (DSL)	أقل من +/-0.06 mm (+/-2.3 mils)
استجابة التردد	من 0 إلى 10 kHz (+0، -3 dB)
نطاق درجة حرارة تشغيل المسبار	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
نطاق درجة حرارة تشغيل الكابل	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
مقاومة الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات (تم اختباره وفقًا للمعيار IEC 68-2-3 للحرارة الرطبة)
نوع مانع تسرب الضغط	حلقة إحكام دائرية Viton لعزل الضغط التفاضلي
مادة طرف المسبار	كبريتيد متعدد الفينيلين (PPS)
مادة غلاف المسبار	فولاذ AISI 304 غير قابل للصدأ (SST)
مقاومة الشد (الحد الأقصى المقدر)	220 N (50 lb) لغلاف المسبار بالنسبة إلى سلك المسبار / التدريع / الموصل
عزم دوران الغلاف الموصى به	11.3 N m (100 in-lb) لأغلفة M10x1
الحد الأقصى المقدر لعزم دوران الغلاف	33.9 N m (300 in-lb) لأغلفة M10x1
الحد الأدنى لنصف قطر انحناء الكابل	25.4 mm (1.0 in)
خيار اعتماد الجهة المختصة	غير مطلوب (الخيار 00)

التوصيلات والواجهات

ينتهي مسبار القرب 3300 NSv بموصل محوري ClickLoc مصغر ذكر، مصمم للاقتران مباشرة بكابل تمديد 3300 NSv. ويكوّن هذا الربط الطرفي وصلة منخفضة الفقد ذات معاوقة متطابقة تبلغ 75 ohm، تنقل إشارات التيارات الدوامية بالترددات الراديوية إلى مستشعر Proximitor.

إرشادات التركيب

يُعد التركيب الميكانيكي والكهربائي الصحيح أمرًا بالغ الأهمية لضمان دقة القياس:

تعشيق السن: حافظ على حدود تعشيق السن القياسية للسن M10x1 (يبلغ الحد الأقصى لطول تعشيق السن 15 mm لمنع الانحشار).
حدود عزم الدوران: أحكم ربط غلاف المسبار M10x1 بعزم الدوران الموصى به البالغ 11.3 N m (100 in-lb). لا تتجاوز الحد الأقصى المقدر البالغ 33.9 N m (300 in-lb).
الحد الأدنى لنصف قطر الانحناء: حافظ على حد أدنى لنصف قطر انحناء يبلغ 25.4 mm (1.0 in) للكابل المحوري المدرع لتجنب التلف الهيكلي.
التعامل مع الموصل: يجب إبقاء الموصلات المحورية ClickLoc جافة وخالية من الملوثات. أحكم ربط الوصلة يدويًا، ثم ضع شريط سيليكون ذاتي الاندماج إذا كانت معرضة للسوائل الصناعية (ملاحظة: لا يُنصح باستخدام شريط السيليكون داخل أغلفة الآلات أو عند التعرض لزيت التوربين).
الخلوص المستهدف: تحقق من وضع طرف المسبار عند إعداد الفجوة الموصى به البالغ 1.0 mm (40 mils) بالنسبة إلى عمود الدوران المستهدف، لضمان الأداء الأمثل ضمن النطاق الخطي.

الامتثال والشهادات

يتم توريد المتغير 330910-05-10-02-00 ضمن الخيار 00، ما يشير إلى أن اعتمادات الجهات المختصة للمناطق الخطرة غير مطلوبة لبيئة التركيب المقصودة. بالنسبة إلى التطبيقات التي تتطلب شهادات للمناطق الخطرة (مثل ATEX أو IECEx أو CSA)، يرجى تحديد المتغير Option 05.

FAQ

ماذا يحدد رقم الطراز 330910-05-10-02-00؟

يحدد رقم الطراز مسبار تقارب 3300 NSv بسن متري M10x1 ودرع واقٍ من الفولاذ المقاوم للصدأ. وتحديدًا، يبلغ طول الجزء غير الملولب 50 مم (الخيار 05)، ويبلغ الطول الكلي للهيكل 100 مم (الخيار 10)، ويتضمن كابلًا قياسيًا مزودًا بموصل ClickLoc محوري مصغر (الخيار 02)، ولا يتضمن أي اعتمادات من الهيئات (الخيار 00).

ما أقطار الأهداف الموصى بها لمسبار التقارب هذا؟

المسبار مُحسّن للأهداف التي يقل قطرها عن 20 مم (0.8 بوصة)، ما يجعله مثاليًا للآلات ذات التجاويف الصغيرة والتوربينات المشتقة من محركات الطائرات، حيث يتعذر تركيب المسابير الأكبر بسبب قيود الخلوص.

هل كابل هذا المسبار مدرّع؟

نعم، يتضمن هذا التكوين درعًا مرنًا من الفولاذ المقاوم للصدأ AISI 302 فوق الكابل المحوري ذي المقاومة 75 أوم، مما يحميه من التآكل المادي والاحتكاك ومخاطر الانحشار الميكانيكي داخل حاوية الآلة.

ما إعداد الفجوة الموصى به لنظام محول الطاقة هذا؟

إعداد الفجوة الموصى به للنظام هو 1.0 مم (40 ميل)، ما ينتج عنه عامل مقياس متوسط قدره 7.87 فولت/مم (200 مللي فولت/ميل) ضمن نطاقه الخطي البالغ 1.5 مم (60 ميلًا).
