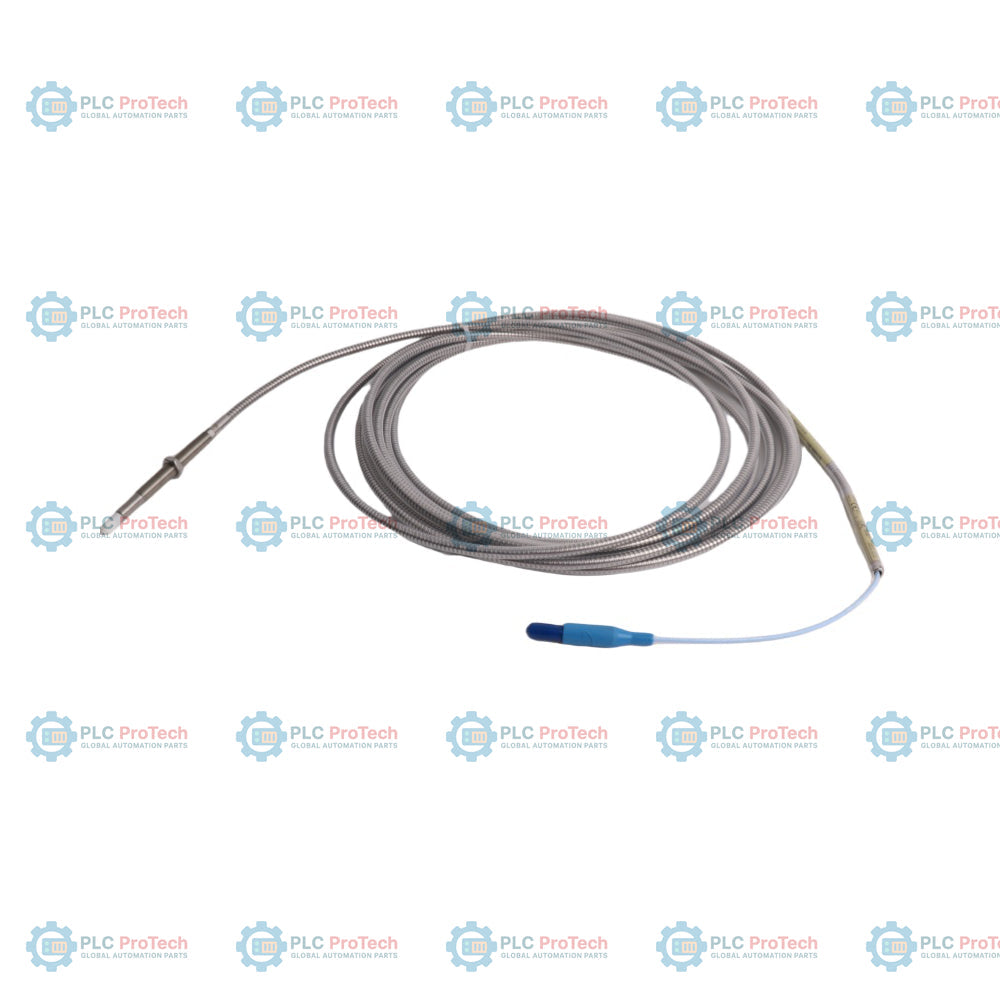

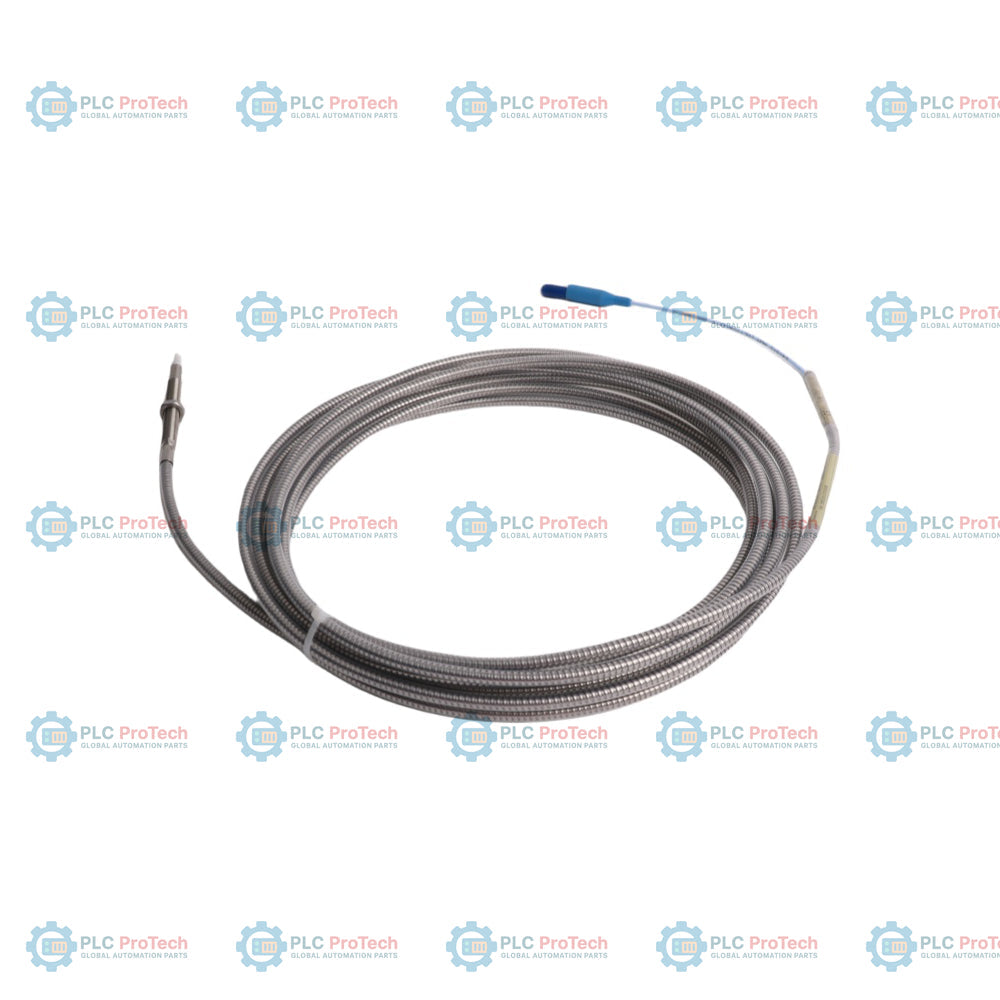

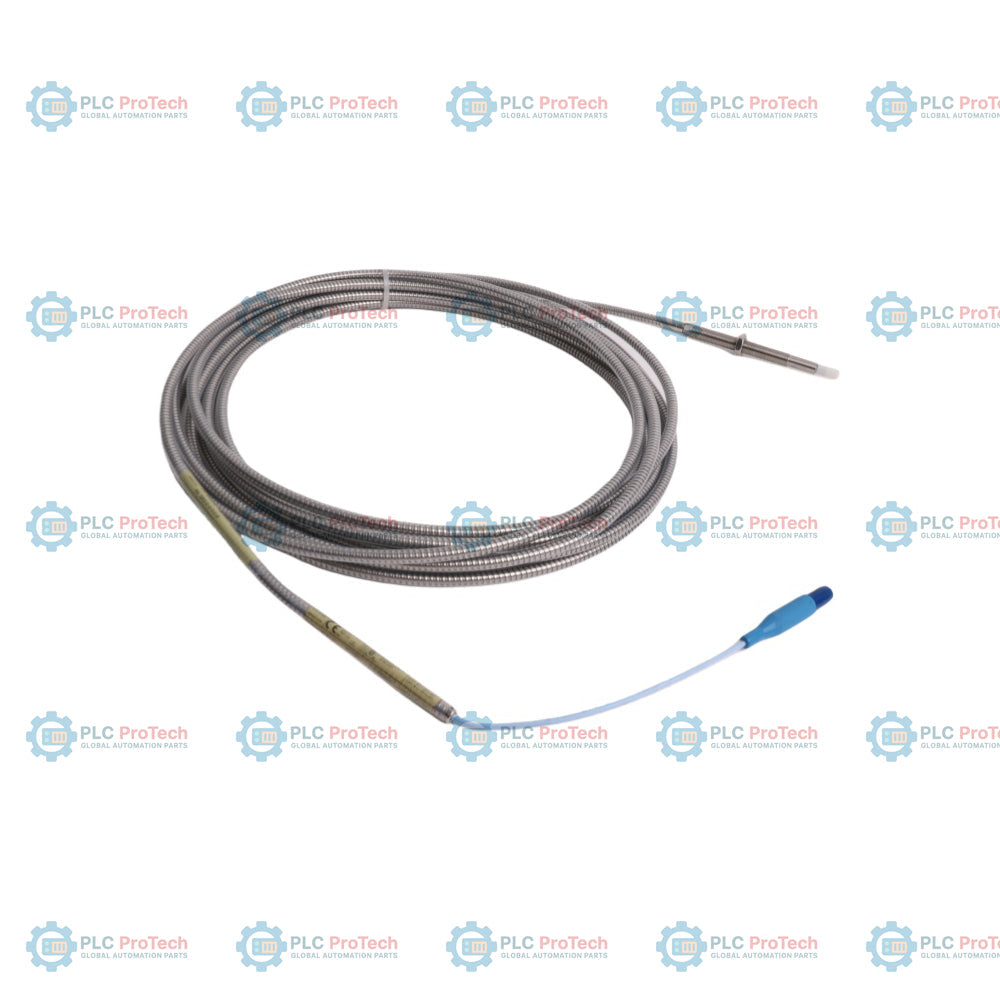

330910-16-23-10-02-00: مسبار تقارب 3300 NSv، بسن متري M10x1 مع تدريع مدمج من الفولاذ المقاوم للصدأ، حيث يحدد الخيار 16 طولًا غير ملولب قدره 160 مم، ويحدد الخيار 23 طولًا إجماليًا لهيكل المسبار قدره 230 مم. صُمم مستشعر الإزاحة بالتيارات الدوامية غير التلامسي هذا للحالات ذات الخلوص الضيق ومناطق الهدف الصغيرة التي يتعذر فيها تركيب المجسات القياسية.
بخلاف أنظمة المجسات القياسية بقطر 8 مم، يستخدم تكوين 3300 NSv هذا تصميمًا ماديًا أضيق لقياس اهتزاز العمود، والموضع المحوري، والسرعة الديناميكية في الآلات عالية السرعة. ويعمل مع مستشعر التقارب 3300 NSv Proximitor وكابل تمديد قياسي. يتميز هذا الطراز بطول إجمالي قدره 1.0 م مع موصل ClickLoc محوري مصغر، ويُورَّد من دون اعتمادات المناطق الخطرة بموجب الخيار 00.
يُستخدم لقياس اهتزاز العمود وموضعه وسرعته في الآلات الصناعية ذات الخلوص الضيق أو هندسة الهدف المحدودة. وتشمل التركيبات النموذجية محامل التجاويف الصغيرة، والآلات التوربينية عالية السرعة، والتوربينات الغازية المشتقة من محركات الطائرات، والضواغط الطاردة المركزية، والمضخات الصغيرة.
| مقطع الخيار | الرمز في وحدة SKU هذه | الوصف |
|---|---|---|
| رقم الجزء القابل للطلب | 330910-16-23-10-02-00 | مسبار تقارب 3300 NSv، بسن M10x1، مع تدريع من الفولاذ المقاوم للصدأ |
| A - الطول غير الملولب | 16 | طول غير ملولب قدره 160 مم (يُطلب بزيادات قدرها 10 مم) |
| B - طول الهيكل الإجمالي | 23 | طول إجمالي للهيكل قدره 230 مم (يُطلب بزيادات قدرها 10 مم) |
| C - الطول الإجمالي | 10 | 1.0 متر (3.3 قدم / 39 بوصة) |
| D - نوع الموصل والكابل | 02 | موصل ClickLoc محوري مصغر، كابل قياسي |
| E - اعتماد الجهة | 00 | غير مطلوب |
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنعة | Bently Nevada |
| الطراز / رقم الجزء | 330910-16-23-10-02-00 |
| نوع السن | سن متري M10x1 |
| الحماية بالتدريع | تدريع من الفولاذ المقاوم للصدأ |
| المدى الخطي | 1.5 مم (60 ميل) بدءًا من 0.25 مم (10 ميل) من الهدف |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميل) |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) +12.5% / -20% |
| الانحراف عن خط أفضل مطابقة مستقيم (DSL) | أقل من +/-0.06 مم (+/-2.3 ميل) |
| استجابة التردد | من 0 إلى 10 كيلوهرتز (+0، -3 ديسيبل) |
| مقاومة التيار المستمر للمسبار | 4.2 +/- 0.5 أوم (بين الموصل المركزي والموصل الخارجي) |
| درجة حرارة التشغيل والتخزين (المسبار) | من -52 درجة مئوية إلى +177 درجة مئوية (من -62 درجة فهرنهايت إلى +351 درجة فهرنهايت) |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير قابل للغمر مع موصلات محمية |
| حد عزم دوران هيكل المسبار | 11.3 نيوتن متر (100 رطل-بوصة) موصى به، و33.9 نيوتن متر (300 رطل-بوصة) كحد أقصى |
| الحد الأدنى لنصف قطر الانحناء | 25.4 مم (1.0 بوصة) |
| معايرة مادة الهدف | فولاذ AISI 4140 (معايرة قياسية) |
لتجنب الانحشار أثناء التركيب، يبلغ الحد الأقصى لطول تعشيق السن للمجسات M10x1 مقدار 15 مم. يجب ألا يتجاوز عزم دوران هيكل المسبار الحد الأقصى المقنن البالغ 33.9 نيوتن متر (300 رطل-بوصة) لمنع حدوث أضرار ميكانيكية. تأكد من أن مجموع طول المسبار وطول كابل التمديد يساوي طول معايرة نظام مستشعر التقارب (5.0 م أو 7.0 م). يُوصى باستخدام واقيات الموصلات أو شريط السيليكون ذاتي الالتحام لجميع توصيلات الكابلات لمنع تلوثها بالسوائل.
