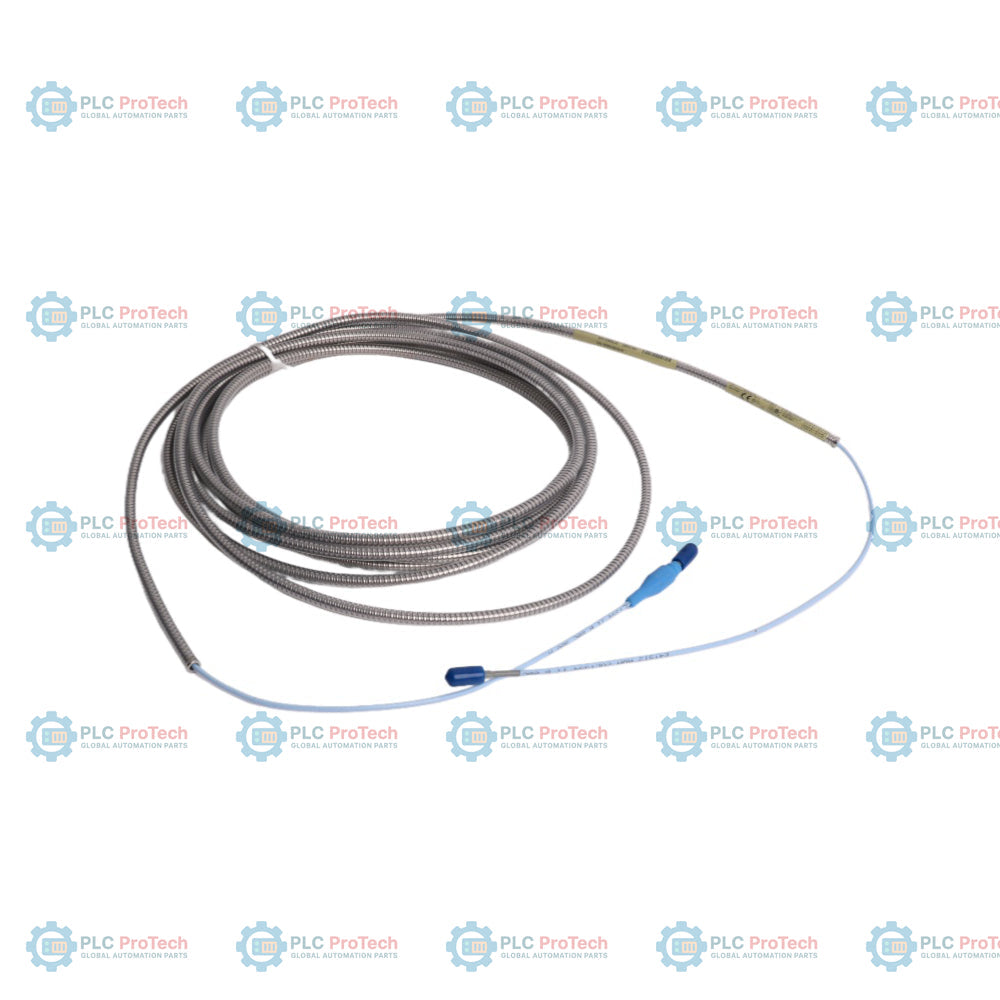

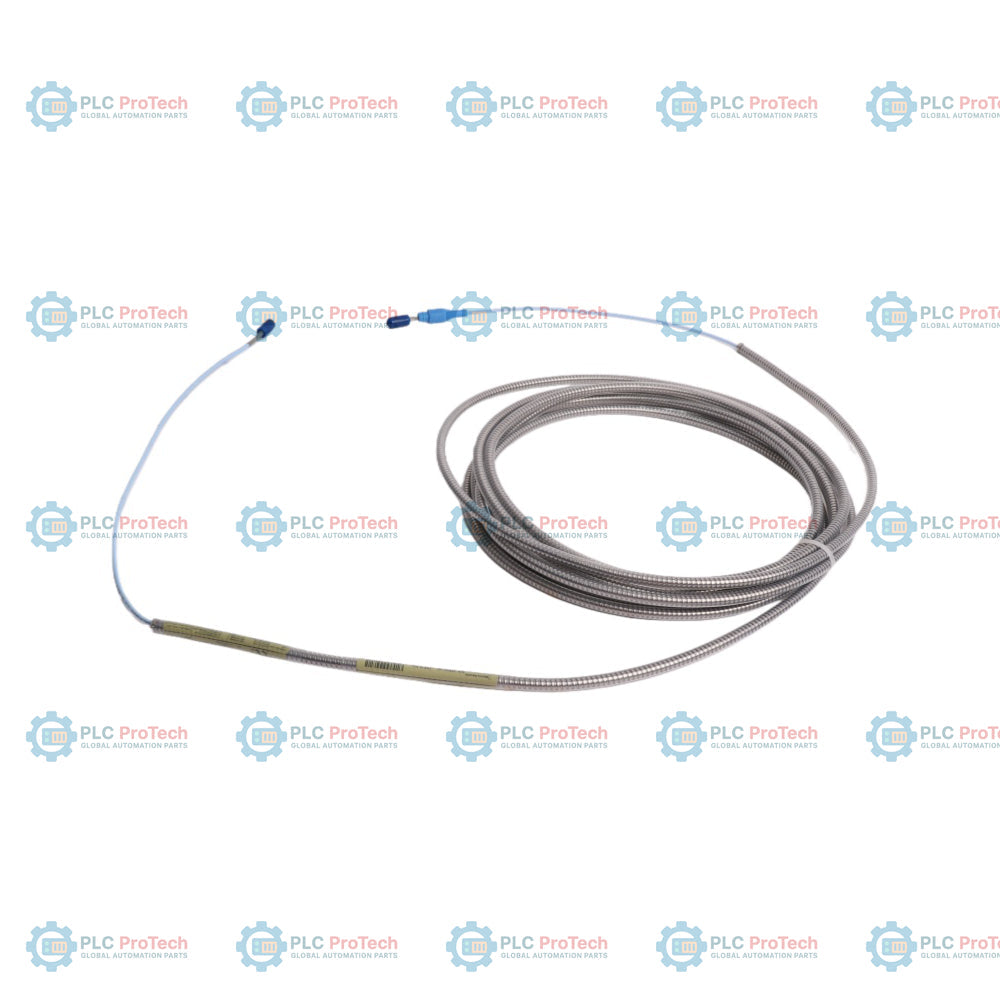

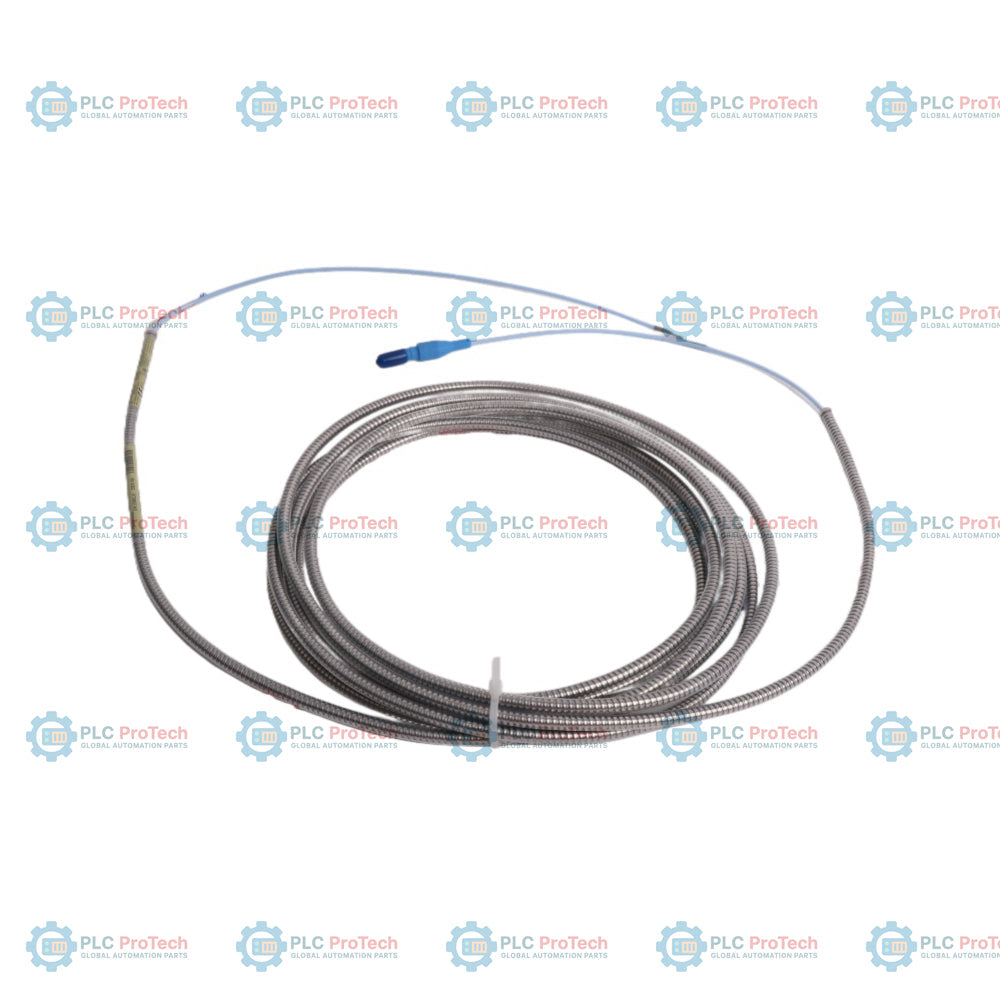

كابل تمديد 3300 NSv من Bently Nevada، 330930-060-04-05

SKU 330930-060-04-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330930-060-04-05
Country of origin:الولايات المتحدة
نوع المنتج: كابل تمديد 3300 NSv
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 120ج
Dimensions: 45 مم × 90 مم × 90 مم (الارتفاع × W × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

330930-060-04-05 يحدد كابل تمديد 3300 NSv بطول 6.0 أمتار، مزودًا بتدريع من الفولاذ المقاوم للصدأ، وغلاف واقٍ من FEP، وواقي موصل متكامل. يوفر تكوين الخيار المحدد هذا حماية مادية وعزلًا بيئيًا في التطبيقات الصناعية ذات الخلوصات الضيقة، حيث تحد أحجام الأهداف الأصغر أو أوضاع التركيب المدمجة من تركيب المحولات القياسية. يصل الكابل مجس قرب 3300 NSv بمستشعر Proximitor ‏3300 XL NSv متوافق لإكمال حلقة قياس الإزاحة غير التلامسية.

بخلاف التكوينات القياسية غير المدرعة (الخيار 00) أو الإصدارات المدرعة غير المغلفة (الخيار 02)، يستخدم هذا الكابل غلافًا متينًا من الإيثيلين بروبيلين الفلوري (FEP) فوق تدريع من الفولاذ المقاوم للصدأ لمقاومة التعرض للمواد الكيميائية المسببة للتآكل والتآكل الميكانيكي. بالإضافة إلى ذلك، يمنع واقي الموصل المصنوع من الفلوروسيليكون والمركّب مسبقًا تلوث الرطوبة والسوائل عند نقطة الوصل الحرجة بين المجس والكابل، بينما تسمح اعتمادات الخيار 05 بالتركيب في المناطق الخطرة.

الميزات

يحدد الخيار 060 طول كابل إجماليًا قدره 6.0 أمتار (19.7 قدمًا)، بما يتوافق مع ملف معايرة النظام المطلوب.
يوفر الخيار 04 تدريعًا متكاملًا من الفولاذ المقاوم للصدأ مع غلاف خارجي واقٍ من FEP لحماية الخط المحوري الداخلي من التلف المادي والتدهور الكيميائي.
يمنع واقي الموصل المصنوع من الفلوروسيليكون والمركّب مسبقًا على الطرف الأنثى تسرب الرطوبة وزيت التوربينات والحطام عند نقطة التوصيل بين المجس والكابل.
يوفر الامتثال للخيار 05 اعتمادات عالمية متعددة للمناطق الخطرة في البيئات القابلة للانفجار.
يحافظ الهيكل المحوري بقطر 75 أوم والمعزول بـFEP على ممانعة ثابتة لتجنب تشوه الإشارة على امتداد مسار القياس.
تضمن موصلات ClickLoc المحورية المصغرة اقترانًا آمنًا مع تعشيق لمسي إيجابي.

التطبيقات

توربينات البخار والغاز صغيرة التجويف
الآلات عالية السرعة ذات هندسة الهدف المحدودة
توربينات الغاز المشتقة من محركات الطائرات
الضواغط والمضخات الطاردة المركزية ذات الخلوصات الميكانيكية الضيقة
مراقبة اهتزاز العمود، والموضع المحوري، والانحراف الشعاعي في مناطق المعالجة الخطرة

معلومات الطلب

الخيار / المقطع	الرمز على وحدة SKU هذه	الوصف
الطراز الأساسي	330930	كابل تمديد 3300 NSv
A: خيار طول الكابل	060	6.0 أمتار (19.7 قدمًا)
B: خيار الموصل والكابل	04	بتدريع من الفولاذ المقاوم للصدأ، وغلاف من FEP، وواقي موصل
C: خيار اعتماد الوكالة	05	اعتمادات متعددة (بما في ذلك ATEX وIECEx وشهادات المناطق الخطرة في أمريكا الشمالية)

المواصفات الفنية

الشركة المصنّعة	Bently Nevada (Baker Hughes)
الطراز الأساسي	330930
النظام المتوافق	نظام محول القرب 3300 XL NSv Pro
ممانعة الكابل	75 أوم اسميًا
سعة الكابل	69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجيًا
مقاومة التيار المستمر	الموصل المركزي: 0.220 أوم/م (0.067 أوم/قدم) التدريع: 0.066 أوم/م (0.020 أوم/قدم)
درجة حرارة التشغيل والتخزين	-52 degC إلى +177 degC (-62 degF إلى +351 degF)
الرطوبة النسبية	تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات
نصف قطر الانحناء الأدنى	25.4 mm (1.0 in)
القطر الخارجي للكابل (O.D.)	2.80 mm (0.11 in) كحد أقصى (الكابل الأساسي)
القطر الخارجي للكابل المدرع (O.D.)	7.6 mm (0.30 in) كحد أقصى (غلاف مدرع مكسو بـ FEP)
قطر الحلقة الطرفية	8.4 mm (0.33 in) كحد أقصى
نوع الموصل	موصلات ClickLoc محورية من النحاس المطلي بالذهب (واحد ذكر وواحد أنثى)
عزم الموصل	يُوصى بالإحكام اليدوي؛ عزم الدوران الأقصى 0.56 N m (5 in lb)
حماية الموصل	واقي موصل الفلوروسيليكون مُثبت مسبقًا على الطرف الأنثى
وزن وحدة الكابل المدرع	64 g/m (0.7 oz/ft)

إرشادات التركيب

عند تركيب كابل التمديد 3300 NSv، التزم بالممارسات الهندسية التالية:

لا تتجاوز نصف قطر انحناء الكابل الأدنى البالغ 25.4 mm (1.0 in) لمنع حدوث تلف داخلي أو تغيرات في الممانعة داخل القلب المحوري.
تأكد من إحكام توصيل الموصل الأنثى في كابل التمديد بالموصل الذكر لمسبار القرب. أحكم التوصيلات باليد، أو بحد أقصى 0.56 N m (5 in lb) عند استخدام مفتاح عزم. لا تستخدم كماشات أو أدوات أخرى غير مصنفة.
ضع واقي موصل الفلوروسيليكون المُثبت مسبقًا فوق الوصلة الموصولة لحماية نقاط التلامس الكهربائية من السوائل والرطوبة ودخول الجسيمات. تجنب استخدام شريط السيليكون داخل أغلفة الآلات أو في المواضع المتوقع فيها التعرض المباشر لزيت التوربين.
مرّر الكابل عبر قناة مخصصة أو حوامل كابلات لعزله عن التداخل الكهرومغناطيسي (EMI) والمخاطر المادية. حافظ على فصل مادي عن خطوط طاقة التيار المتردد ذات الجهد العالي.
تأكد من أن الطول الإجمالي لمسبار القرب وكابل التمديد يطابق طول النظام الكلي المُعاير المطلوب لمستشعر القرب 3300 XL NSv Proximitor (عادةً 5.0 أمتار أو 7.0 أمتار).

الامتثال والاعتمادات

يلبي كابل التمديد 3300 NSv مع الخيار 05 عدة معايير عالمية للسلامة الصناعية وتركيبات المناطق الخطرة:

اعتمادات أمريكا الشمالية (cNRTLus): آمن جوهريًا للفئة I، المنطقة 0، ‏AEx/Ex ia IIC Ga؛ الفئة I، المجموعات A وB وC وD؛ الفئة II، المجموعات E وF وG؛ الفئة III. غير مُشعل للفئة I، المنطقة 2، ‏AEx/Ex nA/ec IIC Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD.
ATEX و IECEx: آمن جوهريًا Ex ia IIC T4/T5 Ga؛ Ex ia IIIC T90C/T105C Dc. غير مولّد للشرر/سلامة معززة Ex nA IIC T4/T5 Gc؛ Ex ec IIC T4/T5 Gc.
السلامة الوظيفية: معتمد وفق SIL 2 (HFT = 0) أو معتمد وفق SIL 3 (HFT = 1) عند دمجه في نظام أجهزة سلامة وفقًا للإرشادات القياسية.
الامتثال البيئي: علامة CE، وتوجيه تقييد المواد الخطرة RoHS للاتحاد الأوروبي 2011/65/EU، ومتوافق مع China RoHS (تصنيف EFUP لمدة 15 عامًا).

FAQ

ما طول كابل التمديد Bently Nevada 330930-060-04-05؟

يبلغ طول كابل التمديد المحدد هذا 6.0 أمتار (19.7 قدمًا)، وهو ما يتوافق مع رمز الخيار 060 في رقم الجزء.

ما الحماية الميكانيكية التي يوفرها خيار الموصل 04؟

يوفر الخيار 04 غلافًا مدرعًا من الفولاذ المقاوم للصدأ مع غلاف خارجي من FEP لمقاومة العوامل الفيزيائية والكيميائية، بالإضافة إلى واقٍ موصل من السيليكون الفلوري مركّب مسبقًا لإحكام توصيل الطرف الأنثى وحمايته من السوائل والزيوت.

هل يمكن تركيب كابل 330930-060-04-05 في المناطق الخطرة؟

نعم، يشير خيار الاعتماد 05 إلى شهادات متعددة للمناطق الخطرة، بما في ذلك اعتمادات ATEX وIECEx وcNRTLus للبيئات الآمنة جوهريًا وغير المسببة للاشتعال.

هل يتوافق كابل التمديد هذا مع أي مسبار قياسي من Bently Nevada؟

لا، فهو مصمم خصيصًا لنظام محوّل القرب 3300 XL NSv، ويجب إقرانه بمسابير 3300 NSv وحساسات Proximitor ‏3300 XL NSv للحفاظ على معاوقة النظام الصحيحة.
