Bently Nevada 330930-060-05-05 3300 NSv كابل تمديد

SKU 330930-060-05-05

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: Bently Nevada
رقم المنتج: 330930-060-05-05
Country of origin:الولايات المتحدة
نوع المنتج: 3300 XL NSv كابل تمديد
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 450ج
Dimensions: 80 مم × 240 مم × 50 مم (الارتفاع × العرض × العمق)
ميناء الشحن: شيامن
الضمان: 12 شهرًا

الوصف

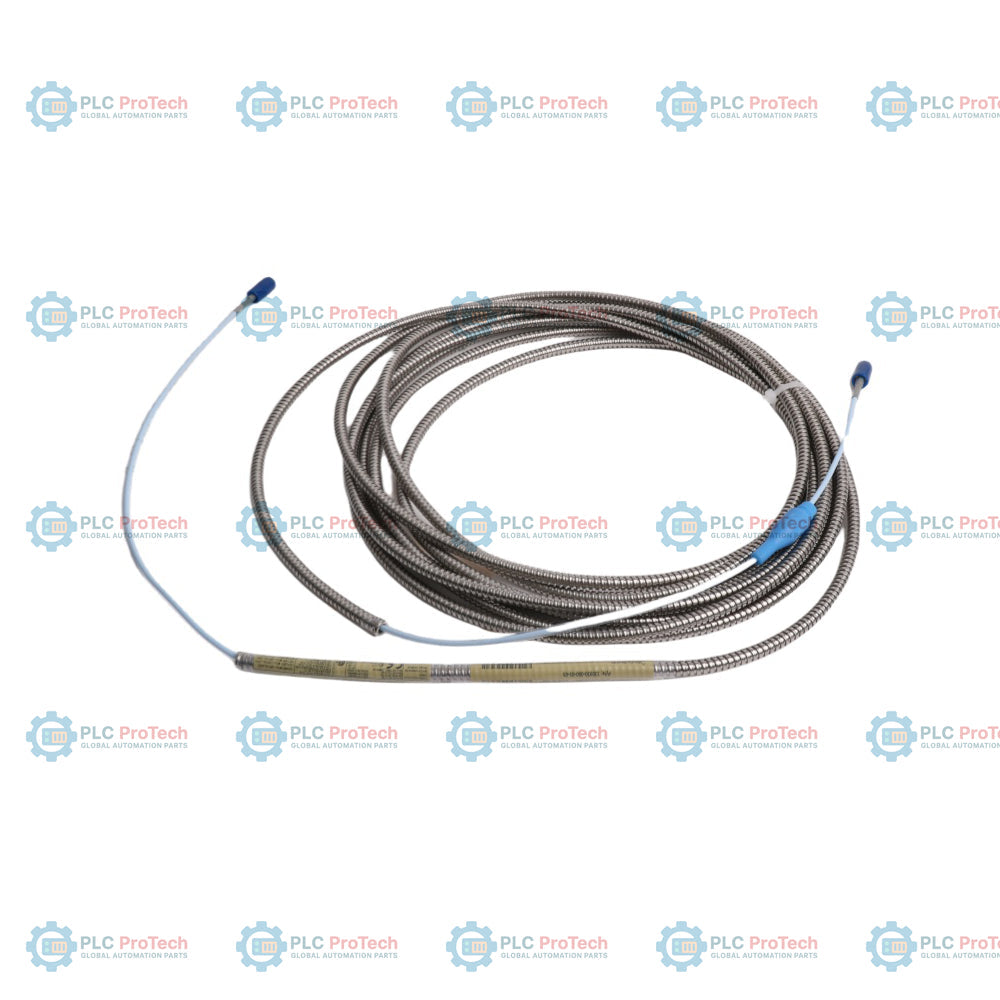

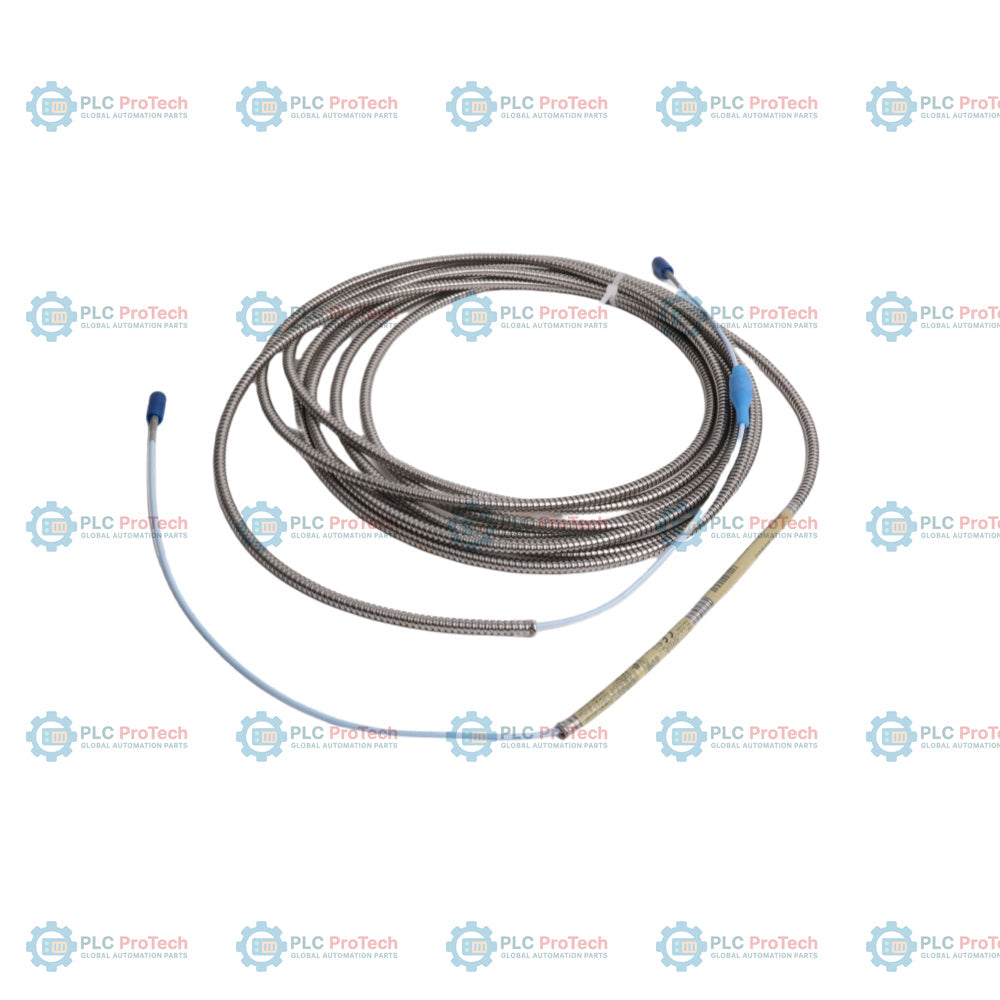

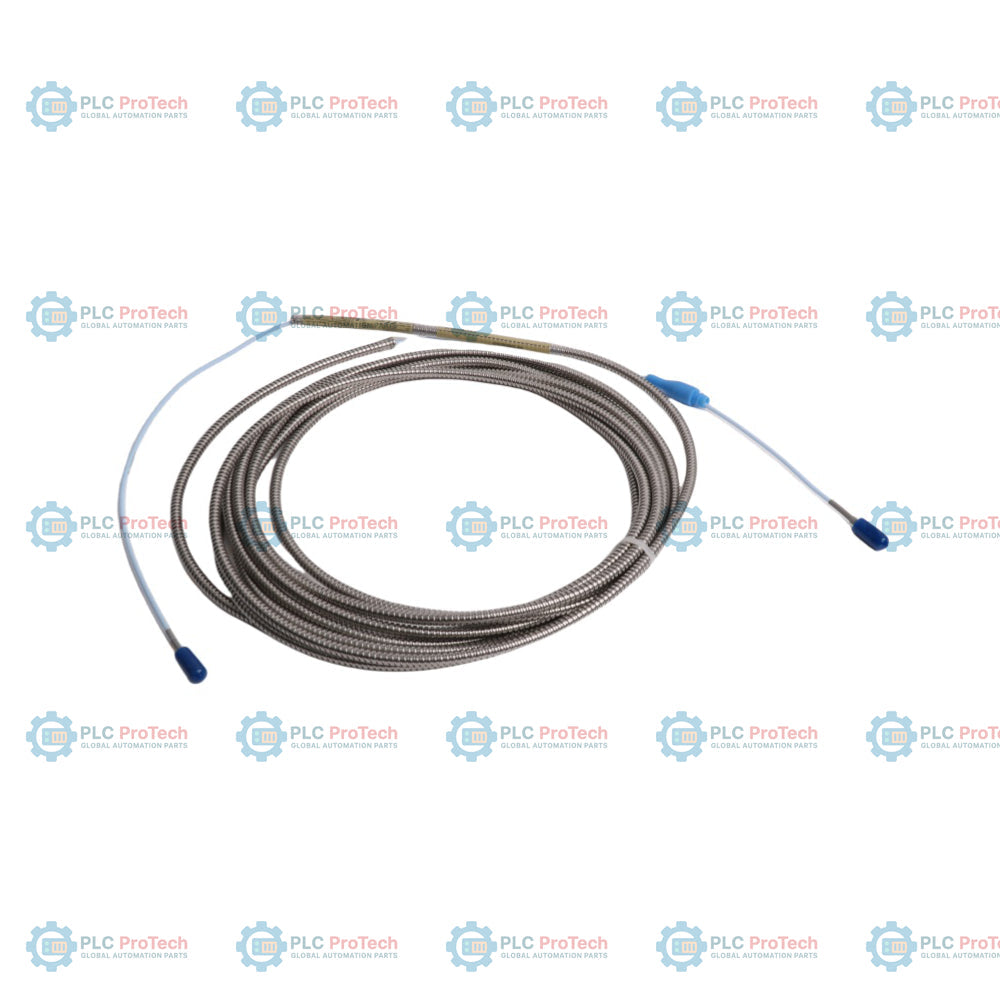

إن Bently Nevada 330930-060-05-05 هو كابل تمديد 3300 NSv عالي الأداء، مصمم للاستخدام ضمن نظام محول القرب 3300 XL NSv. وقد صُمم أساسًا لضواغط الهواء الطاردة المركزية، وضواغط التبريد، وضواغط غاز العمليات، وغيرها من الآلات ذات المحامل ذات الغشاء السائل التي تتميز بقيود تركيب ضيقة أو أهداف أعمدة صغيرة. يتميز كابل التمديد هذا بطول إجمالي يبلغ 6.0 أمتار، وحماية بتدريع من الفولاذ المقاوم للصدأ دون غلاف FEP، وواقيات موصلات مدمجة.

بفضل تزويده بموصلات ClickLoc نحاسية مطلية بالذهب، يضمن 330930-060-05-05 توصيلات ميدانية متشابكة بإحكام تمنع الارتخاء الناتج عن اهتزاز الآلات. وهو متوافق بالكامل وقابل للتبديل مع أنظمة مجسات القرب 3300 RAM السابقة، مما يسهّل الترقية في البيئات الصناعية ذات القيود المكانية أو التي تتطلب الرؤية الجانبية.

الميزات

جزء من نظام محول القرب 3300 XL NSv المتخصص، المصمم للمسافات الخلوصية الضيقة والأهداف الصغيرة.
مهيأة بخيار طول كابل يبلغ 6.0 أمتار.
تتميز بتدريع مرن من الفولاذ المقاوم للصدأ AISI 302 للحماية المادية دون غلاف خارجي من FEP.
تتضمن واقيات موصلات مثبتة مسبقًا على واجهات ClickLoc لمنع تسرب السوائل.
تمنع موصلات ClickLoc النحاسية المطلية بالذهب عالية الجودة ارتخاء الاتصال غير المقصود.
توافقًا كهربائيًا وميكانيكيًا كاملًا مع أنظمة محولات Bently Nevada 3300 RAM.
يوفر قوة شد عالية تصل إلى 220 N (50 رطلًا) عند واجهة توصيل سلك المسبار بكابل التمديد.

التطبيقات

ضواغط الهواء الطاردة المركزية وضواغط غاز العمليات.
ضواغط التبريد الصناعية.
قياسات الاهتزاز والموضع الشعاعيين على أعمدة أصغر من 51 مم (2 بوصة).
قياسات الموضع المحوري (الدفع) على أهداف مسطحة أصغر من 15 مم (0.6 بوصة).
توجيه إشارات مقياس سرعة الدوران، والسرعة الصفرية، ومرجع الطور (Keyphasor).

معلومات الطلب

يُطلب كابل تمديد 3300 NSv وفقًا للبنية أدناه:

كتلة الخيارات	التحديد	الوصف
الطراز الأساسي	330930	كابل تمديد 3300 NSv
A: خيار طول الكابل	060	6.0 أمتار (19.7 قدمًا)
B: خيار الموصل والكابل	05	مع تدريع من الفولاذ المقاوم للصدأ، بدون غلاف FEP، مع واقي الموصل
C: خيار اعتماد الوكالة	05	خيارات اعتماد متعددة

المواصفات الفنية

فئة المعلمة	تفاصيل المواصفات
الشركة المصنّعة	Bently Nevada (Baker Hughes)
نوع قلب الكابل	محوري 75 أوم
مادة العزل	فلوريد الإيثيلين والبروبيلين (FEP)
تركيب الدرع	فولاذ مقاوم للصدأ AISI 302 مرن
مادة الموصل	نحاس أصفر مطلي بالذهب
مقاومة التيار المستمر للكابل	الموصل المركزي: 0.220 أوم/م (0.067 أوم/قدم) الدرع: 0.066 أوم/م (0.020 أوم/قدم)
سعة الكابل	69.9 بيكوفاراد/م (21.3 بيكوفاراد/قدم) نموذجي
قوة الشد	220 نيوتن (50 رطلًا) كحد أقصى، مصنّف عند وصلة كابل-بكابل
الحد الأدنى لنصف قطر الانحناء	25.4 مم (1.0 بوصة)
وزن كابل التمديد	64 غ/م (0.7 أونصة/قدم) نموذجي للنسخة المدرعة
درجة حرارة التشغيل والتخزين	-52 درجة مئوية إلى +177 درجة مئوية (-62 فهرنهايت إلى +351 فهرنهايت)
الرطوبة النسبية	تكاثف بنسبة 100%، غير قابل للغمر عند حماية الموصلات

إرشادات التركيب

مطابقة الطول: تأكد من أن الطول الإجمالي لكابل التمديد ومسبار القرب يطابق متطلبات طول النظام الكلي المحددة بواسطة مستشعر Proximitor (طول نظام 5.0 أمتار أو 7.0 أمتار).
عزم إحكام التوصيل: ينبغي تركيب الموصلات بإحكام يدوي. ويجب ألا يتجاوز عزم الإحكام الأقصى الموصى به 0.56 نيوتن متر (5 بوصات-رطل).
الحماية من نصف قطر الانحناء: حافظ على حد أدنى لنصف قطر الانحناء يبلغ 25.4 مم (1.0 بوصة) على امتداد مسار توجيه الكابل لمنع التوهين أو تلف القلب المحوري الداخلي.
الحماية من الرطوبة: استخدم واقيات الموصلات المثبتة مسبقًا لإحكام غلق واجهات ClickLoc ومنع تسرب السوائل. وبدلًا من ذلك، يمكن لف شريط السيليكون حول الوصلات، إلا أنه لا يُنصح بذلك عند التعرض لزيت التوربين.

الامتثال والشهادات

توجيه التوافق الكهرومغناطيسي (EMC): 2014/30/EU؛ EN 61000-6-2 (المناعة)، EN 61000-6-4 (الانبعاثات).
توجيه RoHS: 2011/65/EU.
توجيه RoHS الصيني: مدة الاستخدام البيئي (EFUP) المحددة هي 15 عامًا وفقًا للمعيار SJ/T 11364-2024.
السلامة الوظيفية: معتمد وفق SIL 2 ‏(HFT=0)، ومعتمد وفق SIL 3 ‏(HFT=1).
الاعتمادات البحرية: قواعد عام 2019 لشروط التصنيف (الجزء 1).
اعتمادات المناطق الخطرة (على مستوى النظام): * cNRTLus: الفئة I، المنطقة 0: AEx/Ex ia IIC T4/T5 Ga؛ الفئة I، القسم 1، المجموعات A وB وC وD. الفئة I، المنطقة 2: AEx/Ex nA/ec IIC T5...T1 Gc؛ الفئة I، القسم 2، المجموعات A وB وC وD.
- ATEX/IECEx: II 1 G Ex ia IIC T5...T1 Ga؛ II 3 G Ex nA/ec IIC T5...T1 Gc.

FAQ

ما التكوين المادي المحدد لهذا الطراز من كابل التمديد؟

يبلغ طول هذا الكابل 6.0 أمتار، ويشتمل على درع مرن من الفولاذ المقاوم للصدأ من دون غلاف خارجي من FEP، ومجهز بواقي موصلات مثبتة مسبقًا.

ما أقصى شد مسموح به لوصلات الكابل؟

تبلغ قوة الشد القصوى المقدرة لواجهة توصيل سلك المسبار بكابل التمديد 220 N أو 50 رطلًا.

ما حد درجة حرارة التشغيل لكابل التمديد؟

تم تصنيف كابل التمديد للعمل والتخزين ضمن نطاق درجات حرارة يتراوح من -52 درجة مئوية إلى +177 درجة مئوية.

هل يمكن استخدام هذا الكابل مع أنظمة محولات الطاقة القياسية 3300 XL مقاس 8 مم؟

لا، صُمم هذا الكابل ومعايرته خصيصًا لنظام محول القرب 3300 XL NSv، وهو غير متوافق مع الأنظمة القياسية مقاس 8 مم.
