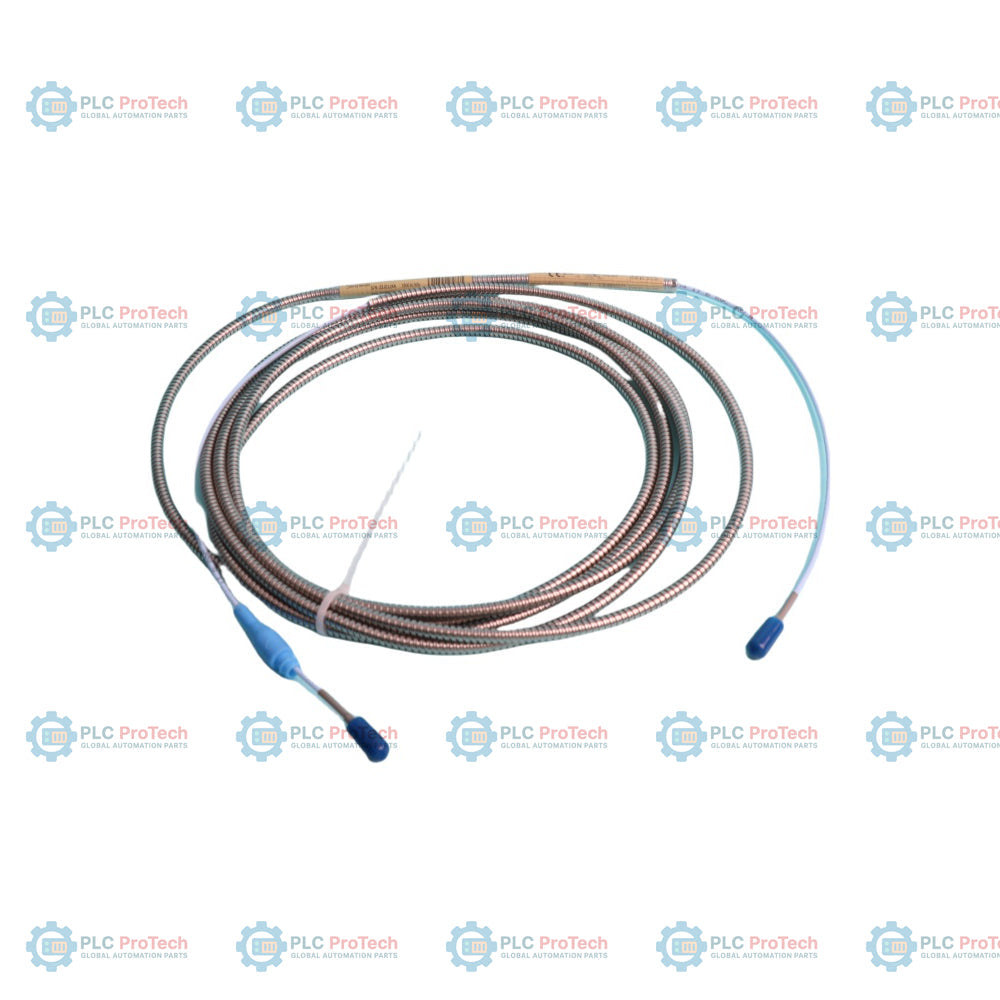

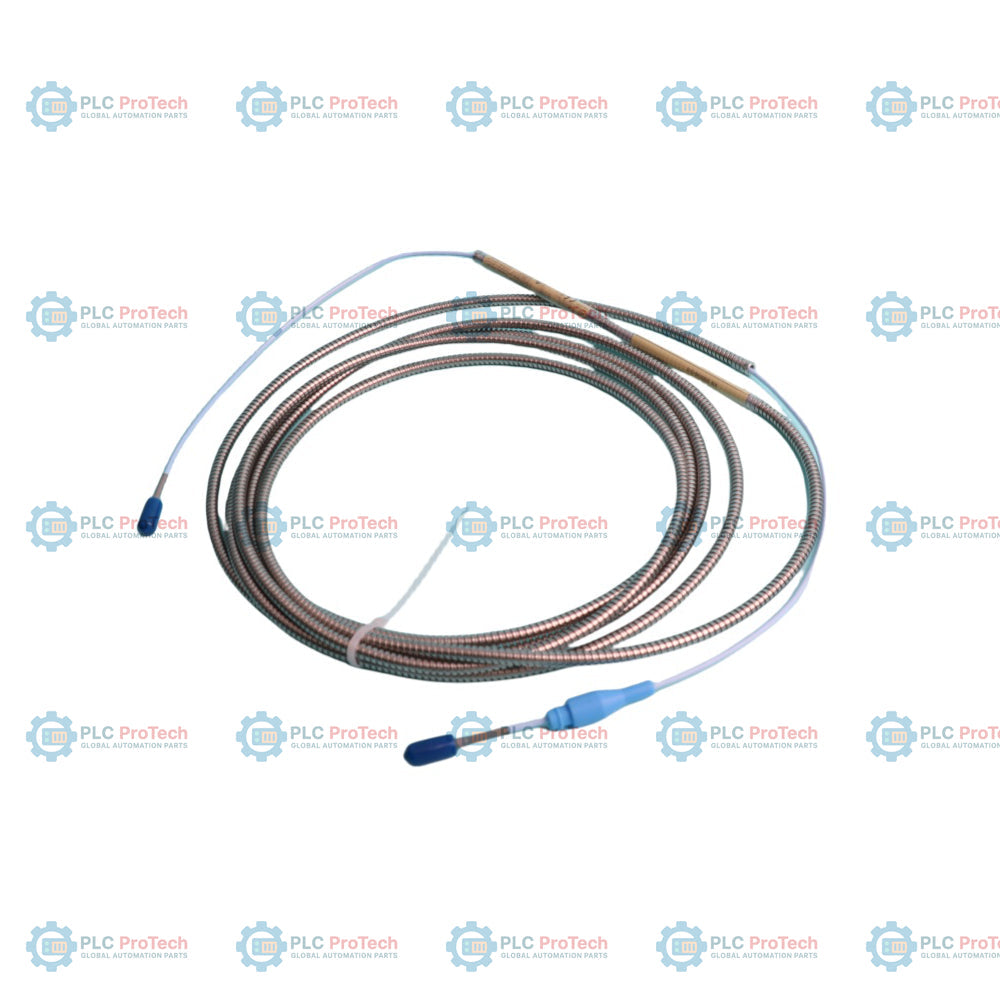

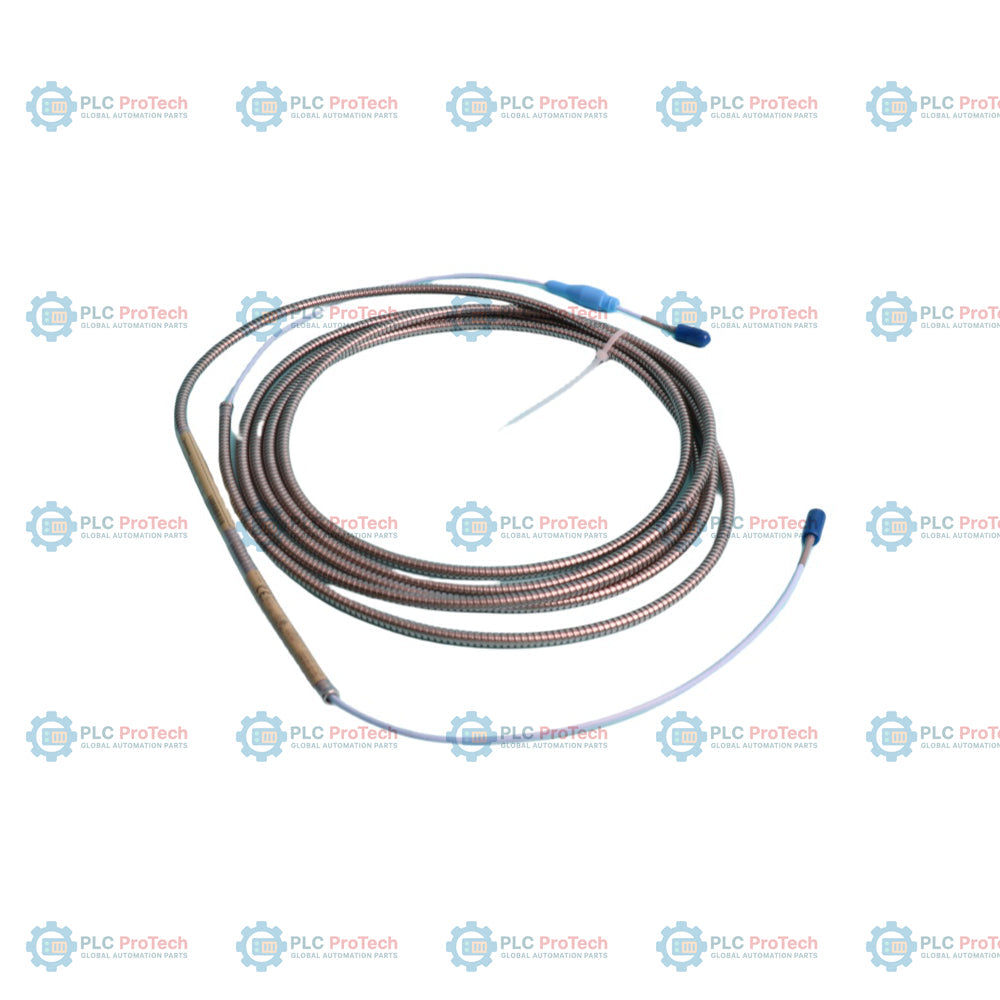

كابل تمديد 3300 NSv من Bently Nevada، طراز 330930-65-03-05

الوصف

يعمل 330930-65-03-05 كخط نقل محوري منخفض الفقد وثابت الممانعة، مصمم لربط مسبار القرب بالتيارات الدوامية 3300 NSv بمستشعر القرب 3300 XL NSv Proximitor. ويُعد هذا الرابط الكهربائي المادي مكوّنًا أساسيًا ضمن نظام محول القرب 3300 XL NSv، وقد حُسّن لمسارات حماية الآلات الدوارة الحرجة حيث تمنع قيود الحيز الميكانيكي الشديدة أو مقاطع الهدف الضيقة استخدام أنظمة مستشعرات القرب الأكبر. ويصل الكابل بين ملف الاستشعار الداخلي الموجود عند محور المحمل والإلكترونيات الخارجية للمشغّل، ناقلًا إشارات الترددات الراديوية (RF) عالية التردد وقياسات الإزاحة التناظرية مع توهين ضئيل للغاية للإشارة أو تشوه طوري.

يتميز تكوين هذا المنتج تحديدًا بغلاف تدريع متشابك مدمج من الفولاذ المقاوم للصدأ ملفوف فوق قلب قياسي معزول بفلوروإيثيلين بروبيلين (FEP)، لحماية المسار الكهربائي الداخلي من قوى السحق المباشرة، والقص الناتج عن الأسطح الحادة، والتلامس المستمر مع زيوت التشحيم الصناعية الدافئة. الـ 330930-65-03-05 يوفر هذا التكوين وصلة كهربائية وميكانيكية محسّنة لضواغط الهواء الطاردة المركزية عالية السرعة، وضواغط التبريد الصناعية، وموسّعات التوربينات. ويبلغ طوله المادي الإجمالي 6.5 أمتار، ويتميز بتوصيلات طرفية قياسية صغيرة للأجهزة المحورية، مما يضمن التوافق الكهربائي الكامل وتتبع معايرة حلقات النظام ضمن التطبيقات الصناعية العامة.

الميزات

• قلب محوري عالي الثبات بممانعة 75 أوم، معزول بفلوروإيثيلين بروبيلين (FEP) عالي الجودة للحفاظ على سعة حلقية ثابتة.
• غلاف تدريع متشابك متين من الفولاذ المقاوم للصدأ يوفر حماية هيكلية من السحق ومقاومة شديدة للتآكل الميكانيكي.
• موصلات ClickLoc محورية من النحاس المطلي بالذهب، مُشغّلة بدقة، تضمن قفل وصلة ميكانيكية محكمة ضد الزيت ومقاومة للاهتزاز.
• غلاف خارجي شفاف من فلوروإيثيلين بروبيلين (FEP) مُركّب في المصنع، يغطي طبقة التدريع الفولاذي لمنع تسرب السوائل والتآكل الهيكلي.
• توافق مباشر جاهز للتركيب مع حلقات محولات RAM القديمة 3300 ولوحات معالجة المراقبة من السلسلة 190.

التطبيقات

• وصلات تمديد عالية الاهتزاز تمتد من المحامل الداخلية ذات الغشاء السائل إلى صناديق التوصيل الخارجية في الضواغط الطاردة المركزية.
• حلقات حماية هيكلية تمر عبر علب تروس مشبعة بالزيت في آلات غاز العمليات المدمجة وموسعات الغاز الصناعية.
• وصلات بينية لقياس الاهتزاز الشعاعي الديناميكي لعمود الدوران والموضع المحوري في الآلات ذات القيود الشديدة على الوصول المكاني.

المقطع الميكانيكي وصيغ الوزن الدقيقة

في وثائق الصيانة التنبؤية، لا تكفي تقديرات الكتلة لإجراء تصميم دقيق لملء القنوات أو هياكل الدعم. واستنادًا إلى الثوابت الفيزيائية المحددة في ورقة بيانات Bently Nevada 147385 الرسمية، حُسب أدناه الشكل الهندسي الفعلي ومقاييس الكتلة الجافة التراكمية لكابل التمديد المدرّع المحدد هذا بطول 6.5 أمتار:

• الطول الفعلي الإجمالي للكابل (الخيار AAA): بالضبط 6.5 أمتار (21.3 قدمًا)، مقاسًا من طرف إلى طرف بين مستويي مرجع الموصلات الطرفية.
• الكثافة الخطية لكتلة قلب الكابل المدرّع: اسميًا 64 غرامًا لكل متر (0.70 أونصة/قدم)، وتنتج عن الكتلة التراكمية للكابل المحوري الداخلي ولفافة الدرع المتشابك المصنوعة من الفولاذ المقاوم للصدأ.
• كتلة جسم الكابل الصافية: محسوبة بضرب الكتلة الخطية في إجمالي الطول (64 غ/م × 6.5 م) = 416 غرامًا (14.67 أونصة).
• مساهمة مكونات الموصل: حوالي 20 غرامًا (0.71 أونصة) إجمالًا لزوج موصلات الأطراف المحورية ClickLoc المصنوعة من النحاس الأصفر المطلي بالذهب عالي الجودة، ولمجموعات الكبس الموضعية لتخفيف الإجهاد.
• الوزن الصافي الإجمالي للمكوّن: محسوب على النحو التالي: 416 غرامًا (جسم الكابل) + 20 غرامًا (الموصلات) = 436 غرامًا (15.38 أونصة) كوزن جاف مطلق لكل وحدة (باستثناء مواد الشحن الخارجية الثقيلة المصنوعة من الورق المقوّى والبلاستيك).

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• قاعدة مطابقة الحلقة الكلية: يجب دمج كابل التمديد هذا بطول 6.5 أمتار مع مسبار تقارب بطول فعلي يبلغ 0.5 متر لإنشاء حلقة نظام إجمالية بطول 7.0 أمتار. يجب أن يتطابق الطول الإجمالي المدمج مع علامة معايرة المصنع المحددة على مستشعر التقارب 3300 XL NSv Proximitor المضيف لتجنب انجراف عامل القياس.
• قيود نصف قطر الانحناء: لا تثنِ مجموعة الكابلات المدرعة بمقدار يتجاوز الحد الأدنى المطلق لنصف قطر الانحناء البالغ 25.4 مم (1.0 بوصة). قد يؤدي فرض تجاعيد هيكلية أو انحناءات أشد إلى تشويه دائم للمسافة العازلة الداخلية، مما ينتج عنه انجراف في المعايرة.
• عزل التأريض الكهربائي: تأكد من عدم ملامسة وصلات ClickLoc المحورية المصغرة لأجسام صناديق التوصيل المعدنية أو خطوط القنوات المحيطة. احمِ وصلة الموصلات المتزاوجة باستخدام شريط عزل سيليكوني ذاتي الاندماج.
• احتياطات سحب القناة: عند تمرير مجموعة الكابلات عبر القنوات الميدانية أو الحواجز المادية، اسحب الكابل من خلال شكل الغلاف المدرع فقط. لا تطبق قوة شد مباشرة على رؤوس موصلات ClickLoc المطلية بالذهب أو نقاط النهايات المكبوسة.
