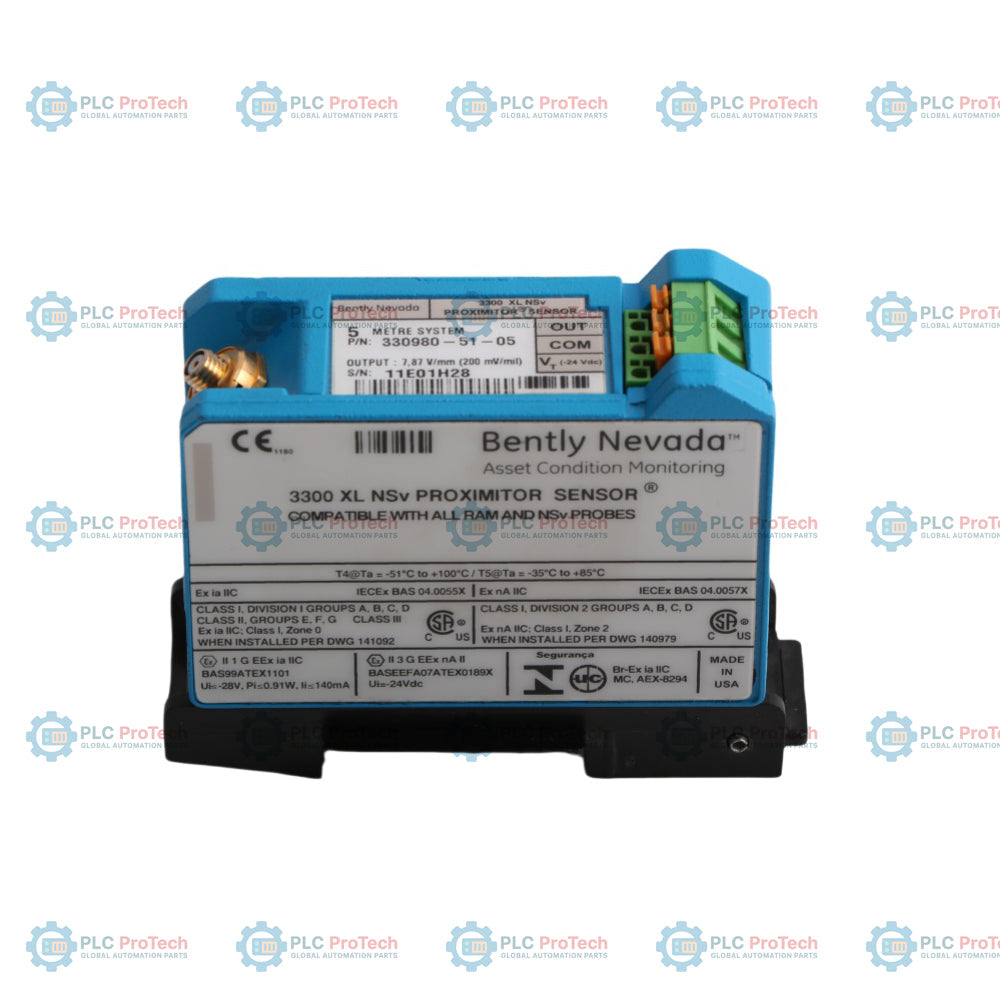

يُعد 330980-51-05 مستشعر تقارب 3300 XL NSv غير تلامسي، وقد صُمم ليكون مكونًا متكاملًا من نظام محول التقارب 3300 XL NSv. وقد طُوّر هذا النظام خصيصًا للآلات ذات قيود التركيب الصارمة أو أحجام الأهداف المحدودة، مثل ضواغط الهواء الطاردة المركزية وضواغط التبريد وضواغط غاز العمليات. ويتميز في التطبيقات التي تحد فيها قيود التجويف الغائر أو الرؤية الجانبية أو الرؤية الخلفية من استخدام أنواع المحولات القياسية مقاس 5 مم و8 مم. ويعالج 330980-51-05 إشارات الإدخال لتوفير مراقبة دقيقة للاهتزاز الشعاعي والموضع الشعاعي والموضع المحوري ومقياس سرعة الدوران ومرجع الطور (Keyphasor) في الآلات ذات المحامل ذات الغشاء السائل.
صُمم مستشعر التقارب بحجم مادي مدمج ونحيف، وهو مهيأ في المصنع للتركيب على هياكل قضبان DIN بعرض 35 مم عالية الكثافة لتقليل المساحة المطلوبة داخل الحاوية. ويتميز بمعامل مقياس تزايدي (ISF) يبلغ 7.87 فولت/مم (200 مللي فولت/مل) ضمن نطاق خطي قدره 1.5 مم (60 مل). وبفضل شرائط الأطراف SpringLoc المدمجة، يسهّل الجهاز إجراء توصيلات ميدانية قوية وسريعة دون الحاجة إلى أدوات إدخال متخصصة. بالإضافة إلى ذلك، تتيح المناعة المتقدمة ضد التداخلات الراديوية والكهرومغناطيسية للجهاز استيفاء متطلبات علامة CE الأوروبية دون الحاجة إلى تدريع متخصص أو إعدادات تثبيت معزولة.
| الخيار | الاختيار | الوصف |
|---|---|---|
| الطراز | 330980 | مستشعر التقارب 3300 XL NSv |
| AA (الطول الإجمالي والتثبيت) | 51 | طول النظام 5.0 أمتار (16.4 قدمًا)، تثبيت DIN |
| BB (اعتماد الجهة) | 05 | CSA، ATEX، IECEx المنطقة 0/1، الفئة الأساسية I، المنطقة 0/1، القسم 1 |
| الفئة | المعلمة | المواصفات |
|---|---|---|
| كهربائي | تهيئة إدخال المستشعر | يقبل مسبار تقارب واحدًا غير تلامسي من طراز 3300 RAM أو 3300 NSv مع كابل تمديد |
| متطلبات جهد الدخل | من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (من دون حواجز)، بحد أقصى للتيار يبلغ 12 مللي أمبير؛ ومن -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع الحواجز) | |
| ممانعة الخرج | 50 أوم | |
| حساسية جهد التغذية | أقل من تغير قدره 2 مللي فولت في جهد الخرج لكل تغير فولت واحد في جهد الدخل | |
| النطاق الخطي | 1.5 مم (60 ميلاً)؛ يبدأ تقريبًا من 0.25 مم (10 ميلات) عن سطح الهدف | |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) +12.5% / -20% على النطاق الخطي، بما في ذلك قابلية التبديل | |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من ±0.06 مم (±2.3 ميل) على النطاق الخطي | |
| استجابة التردد | من 0 إلى 10 كيلوهرتز: +0، -3 ديسيبل نموذجيًا مع ما يصل إلى 305 أمتار (1000 قدم) من أسلاك الموقع | |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميلاً) | |
| الميكانيكية | مادة الحاوية | ألومنيوم A380 |
| إنهاء الأسلاك | شرائح أطراف SpringLoc مدمجة | |
| الأبعاد (L × W × H) | 8.13 سم × 6.12 سم × 6.35 سم | |
| الوزن الصافي (النموذجي) | 255 غ (9 أونصات) | |
| البيئية | درجة حرارة التشغيل | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| درجة حرارة التخزين | -52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت) | |
| نطاق الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات (اختُبر وفقًا للمعيار IEC 68-2-3 للحرارة الرطبة) |
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 330980-51-05
Country of origin:الولايات المتحدة
نوع المنتج: مستشعر القرب
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 255ج
Dimensions: 5.0 متر (16.4 قدمًا)
ميناء الشحن: شيامن
الضمان: 12 شهرًا
يُعد 330980-51-05 مستشعر تقارب 3300 XL NSv غير تلامسي، وقد صُمم ليكون مكونًا متكاملًا من نظام محول التقارب 3300 XL NSv. وقد طُوّر هذا النظام خصيصًا للآلات ذات قيود التركيب الصارمة أو أحجام الأهداف المحدودة، مثل ضواغط الهواء الطاردة المركزية وضواغط التبريد وضواغط غاز العمليات. ويتميز في التطبيقات التي تحد فيها قيود التجويف الغائر أو الرؤية الجانبية أو الرؤية الخلفية من استخدام أنواع المحولات القياسية مقاس 5 مم و8 مم. ويعالج 330980-51-05 إشارات الإدخال لتوفير مراقبة دقيقة للاهتزاز الشعاعي والموضع الشعاعي والموضع المحوري ومقياس سرعة الدوران ومرجع الطور (Keyphasor) في الآلات ذات المحامل ذات الغشاء السائل.
صُمم مستشعر التقارب بحجم مادي مدمج ونحيف، وهو مهيأ في المصنع للتركيب على هياكل قضبان DIN بعرض 35 مم عالية الكثافة لتقليل المساحة المطلوبة داخل الحاوية. ويتميز بمعامل مقياس تزايدي (ISF) يبلغ 7.87 فولت/مم (200 مللي فولت/مل) ضمن نطاق خطي قدره 1.5 مم (60 مل). وبفضل شرائط الأطراف SpringLoc المدمجة، يسهّل الجهاز إجراء توصيلات ميدانية قوية وسريعة دون الحاجة إلى أدوات إدخال متخصصة. بالإضافة إلى ذلك، تتيح المناعة المتقدمة ضد التداخلات الراديوية والكهرومغناطيسية للجهاز استيفاء متطلبات علامة CE الأوروبية دون الحاجة إلى تدريع متخصص أو إعدادات تثبيت معزولة.
| الخيار | الاختيار | الوصف |
|---|---|---|
| الطراز | 330980 | مستشعر التقارب 3300 XL NSv |
| AA (الطول الإجمالي والتثبيت) | 51 | طول النظام 5.0 أمتار (16.4 قدمًا)، تثبيت DIN |
| BB (اعتماد الجهة) | 05 | CSA، ATEX، IECEx المنطقة 0/1، الفئة الأساسية I، المنطقة 0/1، القسم 1 |
| الفئة | المعلمة | المواصفات |
|---|---|---|
| كهربائي | تهيئة إدخال المستشعر | يقبل مسبار تقارب واحدًا غير تلامسي من طراز 3300 RAM أو 3300 NSv مع كابل تمديد |
| متطلبات جهد الدخل | من -17.5 فولت تيار مستمر إلى -26 فولت تيار مستمر (من دون حواجز)، بحد أقصى للتيار يبلغ 12 مللي أمبير؛ ومن -23 فولت تيار مستمر إلى -26 فولت تيار مستمر (مع الحواجز) | |
| ممانعة الخرج | 50 أوم | |
| حساسية جهد التغذية | أقل من تغير قدره 2 مللي فولت في جهد الخرج لكل تغير فولت واحد في جهد الدخل | |
| النطاق الخطي | 1.5 مم (60 ميلاً)؛ يبدأ تقريبًا من 0.25 مم (10 ميلات) عن سطح الهدف | |
| معامل القياس التزايدي (ISF) | 7.87 فولت/مم (200 مللي فولت/ميل) +12.5% / -20% على النطاق الخطي، بما في ذلك قابلية التبديل | |
| الانحراف عن الخط المستقيم الأفضل ملاءمة (DSL) | أقل من ±0.06 مم (±2.3 ميل) على النطاق الخطي | |
| استجابة التردد | من 0 إلى 10 كيلوهرتز: +0، -3 ديسيبل نموذجيًا مع ما يصل إلى 305 أمتار (1000 قدم) من أسلاك الموقع | |
| إعداد الفجوة الموصى به | 1.0 مم (40 ميلاً) | |
| الميكانيكية | مادة الحاوية | ألومنيوم A380 |
| إنهاء الأسلاك | شرائح أطراف SpringLoc مدمجة | |
| الأبعاد (L × W × H) | 8.13 سم × 6.12 سم × 6.35 سم | |
| الوزن الصافي (النموذجي) | 255 غ (9 أونصات) | |
| البيئية | درجة حرارة التشغيل | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) |
| درجة حرارة التخزين | -52 درجة مئوية إلى +105 درجة مئوية (-62 درجة فهرنهايت إلى +221 درجة فهرنهايت) | |
| نطاق الرطوبة النسبية | تكاثف بنسبة 100%، وغير قابل للغمر عند حماية الموصلات (اختُبر وفقًا للمعيار IEC 68-2-3 للحرارة الرطبة) |
