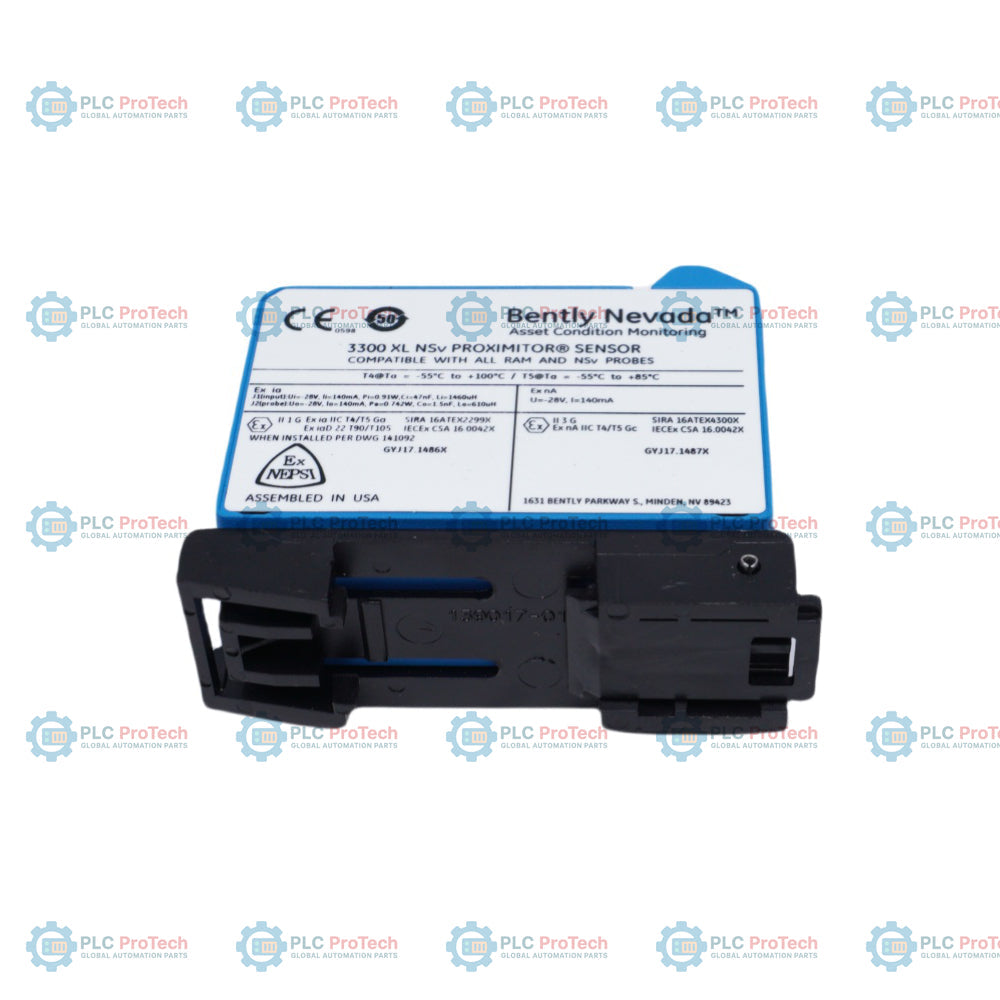

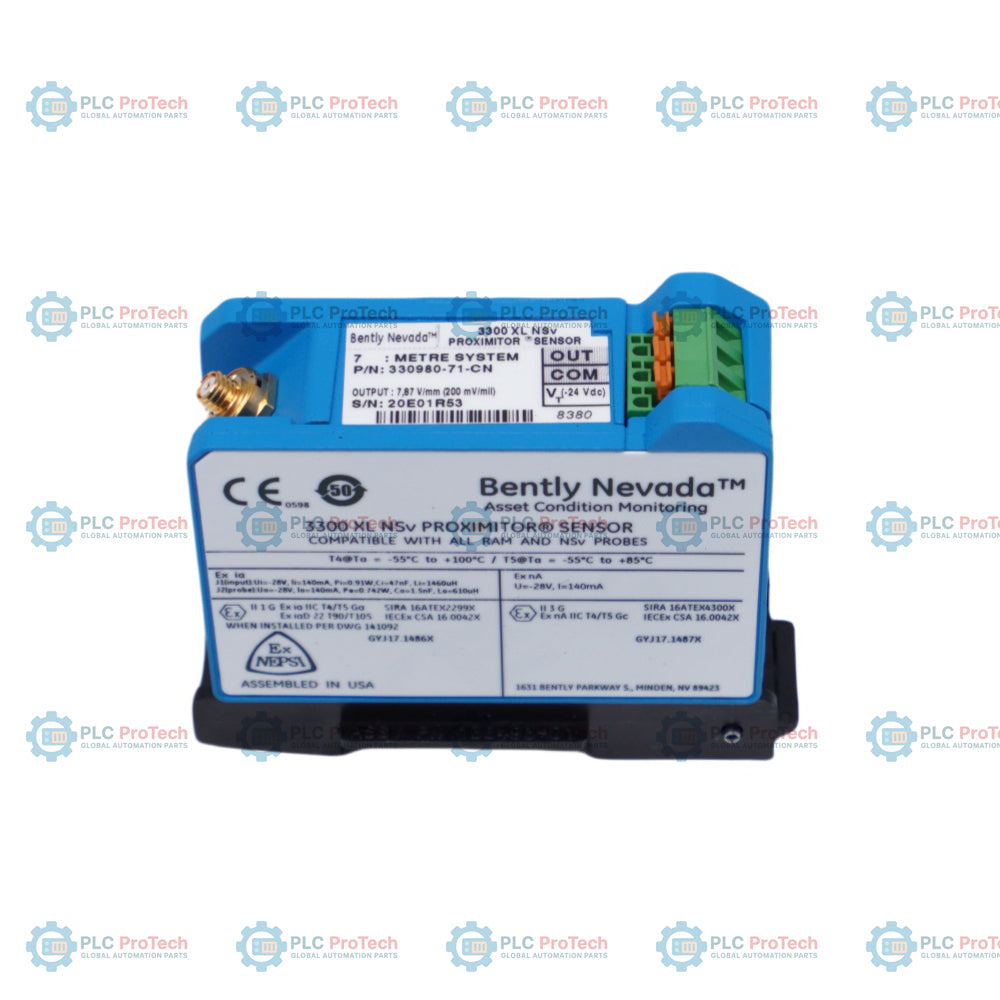

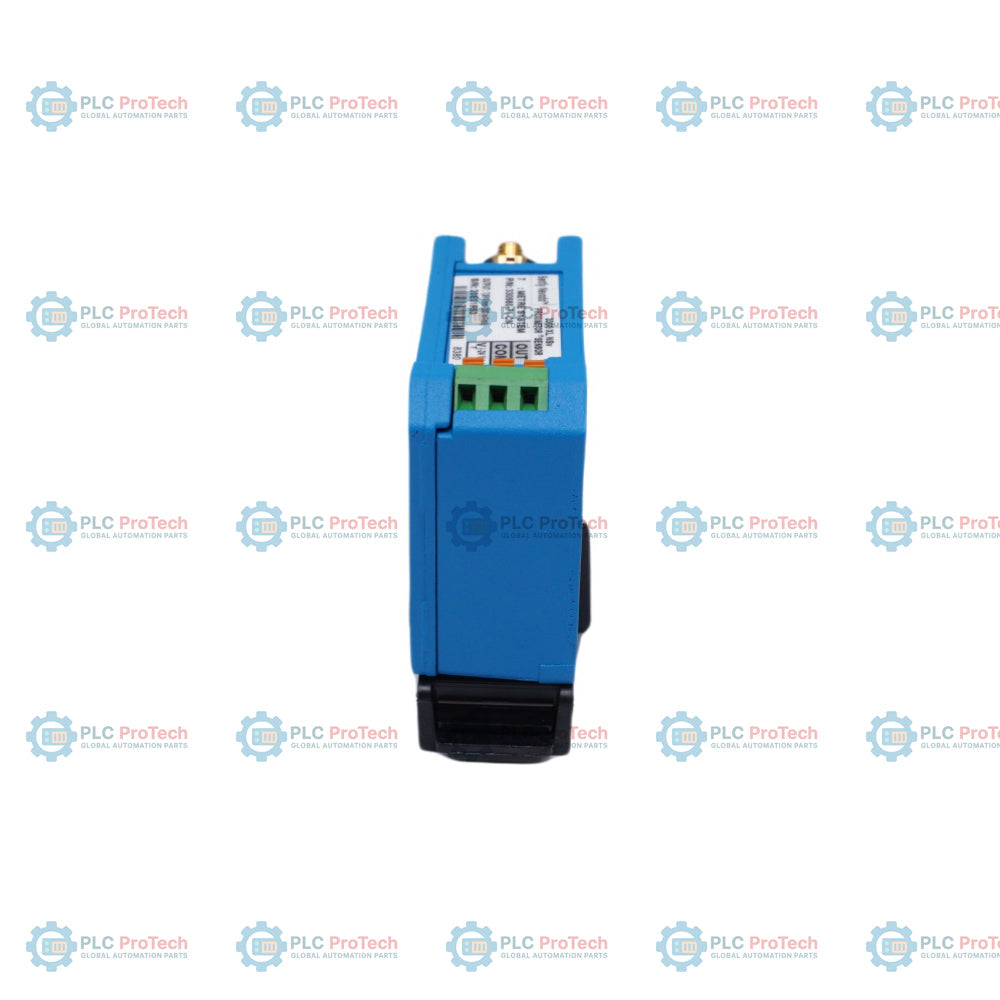

Bently Nevada 330980-71-CN 3300 XL NSv مستشعر تقارب

الوصف

يُعد 330980-71-CN مضخمًا تمهيديًا عالي الأداء للقرب بالتيارات الدوامية، ومصممًا للعمل بوصفه مكوّن معالجة الإشارة الأساسي ضمن نظام محول القرب 3300 XL NSv. صُممت وحدة القيادة هذه لتحويل إشارة التردد الراديوي (RF) الخام عالية التردد، التي يلتقطها مسبار القرب المدمج، إلى خرج جهد تماثلي مستمر وخطي. وبمعامل مقياس متوسط اسمي (ASF) يبلغ 7.87 فولت/مم (200 مللي فولت/ميل)، توفر بيانات دقيقة عن إزاحة العمود واهتزازه الديناميكي إلى أجهزة مراقبة حماية الآلات المضيفة، مما يجعلها مكوّنًا أساسيًا للمراقبة الهيكلية لضواغط الهواء الطاردة المركزية عالية السرعة، وضواغط التبريد، وآلات غاز العمليات ذات مساحات التركيب المحدودة.

فيما يتعلق بالتحديث والصيانة على مدار دورة حياة النظام، يوفر 330980-71-CN توافقًا ميكانيكيًا وكهربائيًا مباشرًا مع الإصدارات السابقة، مما يتيح له استبدال أنظمة محولات 3300 RAM القديمة، وكذلك هياكل المحولات 190 من السلسلتين 3000 و7000، بسلاسة ودون الحاجة إلى تفكيك كامل للمسابير أو كابلات التمديد الموصلة ميدانيًا. يمثل هذا الطراز تحديدًا ملف معايرة لحلقة إجمالية بطول 7.0 أمتار، مُهيأ للتركيب على قضيب DIN عالي الكثافة بعرض 35 مم، ويتميز بلاحقة خاصة بكل بلد للامتثال للمتطلبات التنظيمية المحلية. وبفضل غلاف متين من الألومنيوم المصبوب بالقالب من نوع A380 وكتل توصيل طرفية SpringLoc حصرية لا تتطلب أدوات، يوفر المستشعر مناعة محسّنة ضد تداخلات الترددات الراديوية الصناعية (RFI) والضوضاء الكهرومغناطيسية (EMI) في البيئات الصناعية المعقدة.

الميزات

• مُحسّن للتطبيقات ذات الأهداف الصغيرة وللمساحات الجانبية المحدودة، بما في ذلك الأعمدة الضيقة التي يصل قطرها إلى 51 مم أو الأسطح المسطحة التي يصل عرضها إلى 15 مم.
• يوفر نطاق قياس خطيًا مستقرًا يبلغ 1.5 مم (60 ميلًا)، ويبدأ على بُعد يقارب 0.25 مم من سطح طرف المسبار المتصل.
• يتميز بشرائط توصيل طرفية مدمجة من نوع SpringLoc تنشئ توصيلات كهربائية عالية المقاومة للاهتزازات دون الحاجة إلى أدوات تركيب متخصصة.
• تصميم بتركيب عالي الكثافة على قضيب DIN يوفر حماية فائقة من تداخلات الترددات الراديوية (RFI) والتداخلات الكهرومغناطيسية (EMI)، بما يتيح التركيب المباشر المتقابل داخل خزائن التحكم المزدحمة.
• هيكل من ألمنيوم A380 متين ومصبوب بالقالب، يوفر سلامة هيكلية استثنائية ومعامل تمدد حراري منخفضًا للغاية.

التطبيقات

• تركيبات لوحات عالية الكثافة على سكك DIN قياسية بعرض 35 مم لتتبّع اهتزاز العمود الشعاعي في الآلات التوربينية الصناعية عالية السرعة.
• إزاحة موضع الدفع المحوري الدقيق للدوّار ومراقبة تآكل المحامل ذات الغشاء السائل في موسّعات غاز العمليات المدمجة.
• تتبّع مرجع الطور عالي التردد، وقياسات سرعة مقياس سرعة الدوران، ومعايرة مستشعر السرعة الصفرية عبر حلقات إشارة Keyphasor.

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• قاعدة مطابقة الحلقة الكلية: تتم معايرة مستشعر Proximitor هذا في المصنع لطول حلقة كهربائية كلية يبلغ 7.0 أمتار بالضبط. يجب أن يساوي مجموع الأطوال الفعلية للمسبار 3300 NSv المتصل وكابل التمديد 3300 NSv مقدار 7.0 أمتار (مثلًا، مسبار بطول 0.5 متر مقترن بكابل تمديد بطول 6.5 أمتار)، لتجنب أخطاء جسيمة في معايرة معامل القياس.
• تثبيت التركيب على قضيب DIN: عند تثبيت الوحدة بالضغط على قضيب DIN قياسي بعرض 35 مم، تأكد من تعشيق مشبك التحرير البلاستيكي المحمّل بنابض الموجود أسفل الوحدة بالكامل. وفي التركيبات متعددة القنوات، اترك فجوة هوائية مادية صغيرة بين الوحدات المتجاورة لتسهيل التبريد بالحمل الطبيعي.
• مقاييس أسلاك توصيل الأطراف: تستوعب الكتل الطرفية SpringLoc موصلات نحاسية صلبة أو مجدولة تتراوح مساحتها المقطعية بين 0.2 و1.5 مم2 (من 16 إلى 24 AWG). عند استخدام أطواق أسلاك مكبوسة، يجب ألا تتجاوز المساحة المقطعية القصوى 0.75 مم2 (18 AWG) لضمان التعشيق البنيوي الصحيح داخل المشبك.
• الحماية من التفريغ الكهروستاتيكي: رغم تدعيم الدوائر الداخلية لمقاومة عابرات الجهد الساكن، يجب على فنيي الخدمة الميدانية اتباع احتياطات التفريغ الكهروستاتيكي القياسية وتأريض أنفسهم قبل التعامل مع نهايات الكابلات المحورية أو توصيل أسلاك الإشارات أو التعامل مع الكتل الطرفية، لتجنب إتلاف مراحل الإدخال الحساسة.

الامتثال والشهادات

• توجيه التوافق الكهرومغناطيسي (EMC): يتوافق مع توجيه الجماعة الأوروبية 2014/30/EU، مستوفيًا معايير EN 61000-6-2 (الحصانة الصناعية) وEN 61000-6-4 (الانبعاثات الصناعية).
• توجيه RoHS: يتوافق مع التوجيه الأوروبي 2011/65/EU.
• توجيه RoHS الصيني: يحدد فترة استخدام صديقة للبيئة (EFUP) مدتها 15 عامًا، وفقًا للاختبارات المنفذة بما يتوافق مع SJ/T 11364-2024.
• الامتثال الإقليمي (-CN): يستوفي المعايير المحلية المحددة لتركيبات المناطق الخطرة ضمن نطاقات البرّ الرئيسي للصين.
