الشركة المصنعة: Bently Nevada
رقم المنتج: 135031-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة واجهة الإدخال/الإخراج للرف
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1360ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

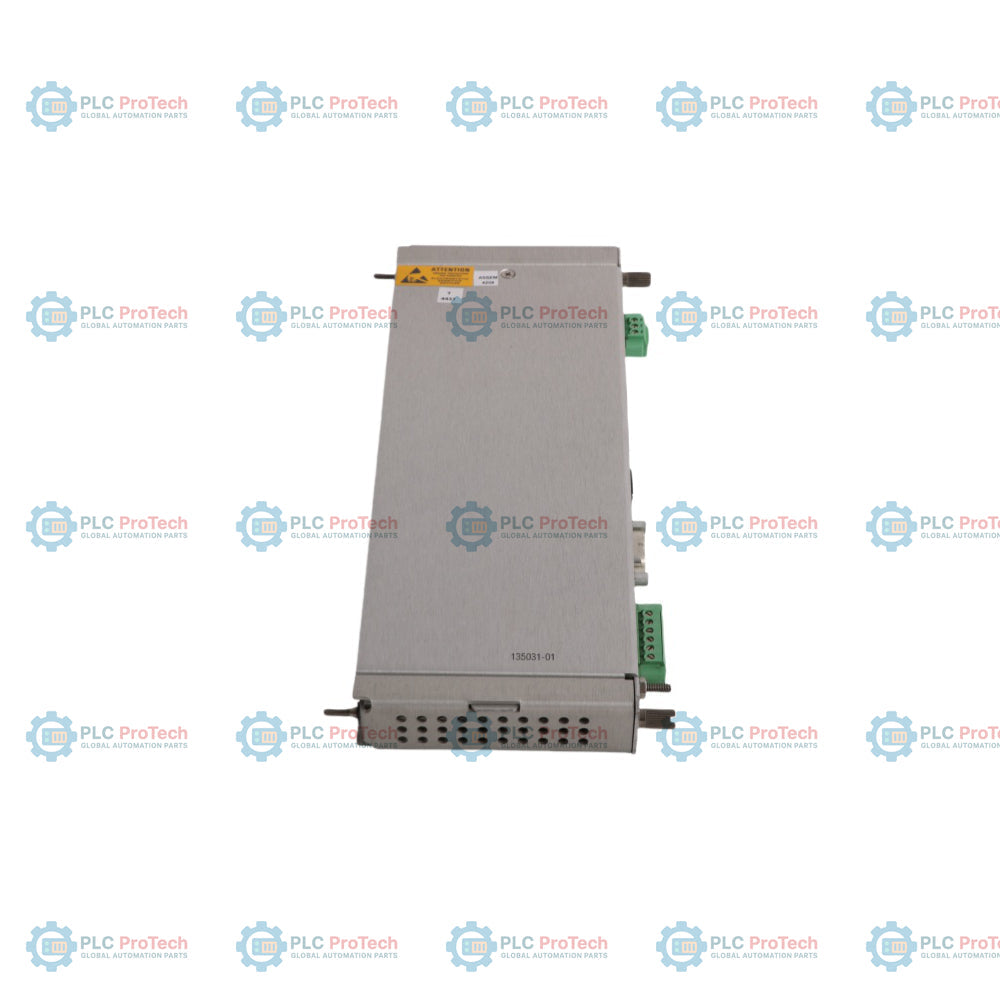

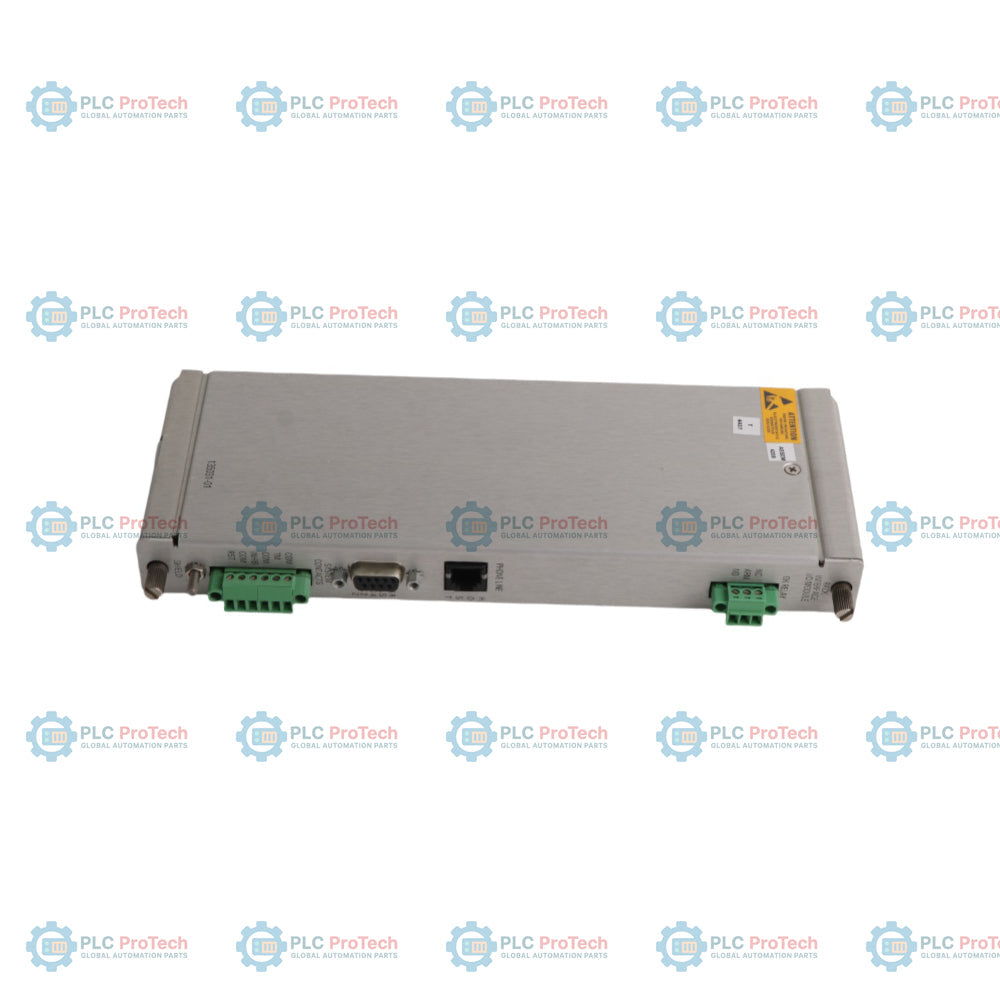

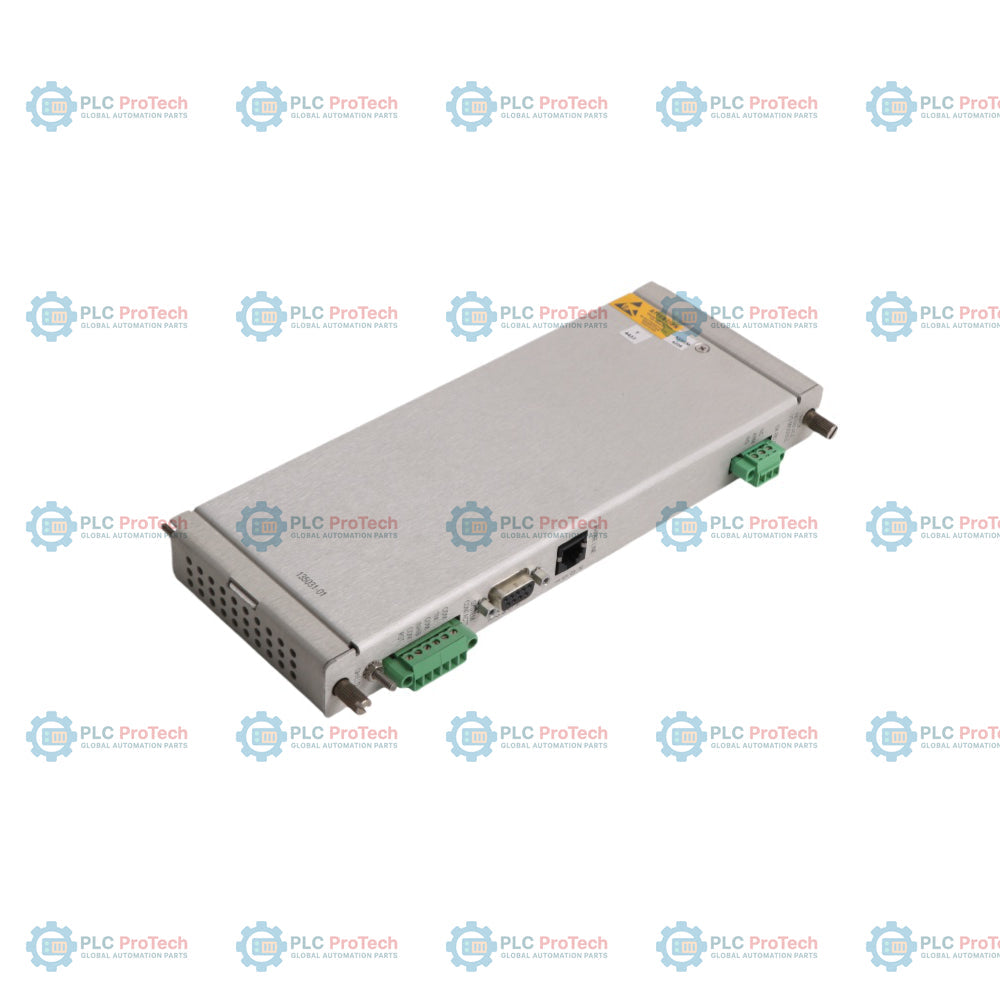

يُعد Bently Nevada 3500/20-02-01-00 135031-01 مكون واجهة خلفي متخصص يعمل كمحور الإدخال/الإخراج الأساسي لنظام حماية الآلات 3500 Series. يجمع هذا التجميع بين وحدة واجهة الرف 3500/20 (RIM) ولوحة واجهة اللوحة الخلفية 135031-01، ويشمل منفذي اتصال تسلسلي RS422/RS485 ومنفذ تكوين RS232 مخصص. تعالج الوحدة بروتوكولات التكوين الخاصة وبيانات حالة الآلات، مما يتيح الاتصال المباشر بين رفوف المراقبة، وأدوات برمجيات التكوين، وشبكات التحكم الرئيسية بالمصنع. بالإضافة إلى الاتصالات الرقمية التسلسلية، تدمج الأجهزة تلامسات نظام مدمجة تشمل خطوط أجهزة متخصصة لإعادة ضبط الرف عن بُعد وتهيئة مرحل Not-OK مخصصة لنقل أعطال حالة النظام مباشرة إلى أنظمة الأتمتة الإشرافية دون مقاطعة مسار مراقبة حماية الآلات الحيوي.
| رمز الطلب / رقم القطعة | الوصف |
|---|---|
| 3500/20-AXX-BXX-CXX | مصفوفة طلب وحدة واجهة الرف كاملة. |
| أ: 02 | وحدة واجهة الرف مع نهايات داخلية RS422/RS485. |
| ب: 01 | خيار الاتصال: اتصالات تسلسلية RS232/RS422/RS485. |
| C: 00 | خيار الموافقة الوكالية: لا يوجد. |
| 135031-01 | مكون لوحة الإدخال/الإخراج: وحدة إدخال/إخراج واجهة الرف مع إنهاءات داخلية RS422/RS485. |
| 125744-02 | المكون الرئيسي: وحدة واجهة الرف (بطاقة مواجهة للأمام). |
| فئة المعاملات | تفاصيل المواصفات |
|---|---|
| الشركة المصنعة | بنتلي نيفادا (بيكر هيوز) |
| التسمية المجمعة | 3500/20-02-01-00 135031-01 |
| نوع الوحدة | وحدة إدخال/إخراج واجهة الرف مع الاتصالات التسلسلية |
| استهلاك الطاقة | 4.3 واط نموذجياً |
| الاتصال التسلسلي | RS422 و RS485 (بروتوكولات قابلة للاختيار عبر المفتاح) |
| واجهة التكوين | بروتوكول RS232 عبر موصلات D-sub ذات 9 دبابيس |
| جهة اتصال تتابع غير جيدة | 5 أمبير عند 24 فولت تيار مستمر أو 120 فولت تيار متردد، تصميم SPDT مختوم بالإيبوكسي |
| جهات اتصال إدخال النظام | إعادة تعيين الرف، قفل التكوين، وتضاعف الرحلة |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة النسبية | 95%، غير مكثفة |
| أبعاد البطاقة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| أبعاد بطاقة الإدخال/الإخراج | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) |
| وزن الوحدة الرئيسية | 0.91 كجم (2.0 رطل) |
| وزن وحدة الإدخال/الإخراج | 0.45 كجم (1.0 رطل) |
واجهات المحطات والمؤشرات البصرية على 3500/20-02-01-00 135031-01 التخطيط يوفر إشارات محددة وتتبع الاتصالات:
| المنفذ / كتلة المحطة | الوظيفة / التعيين |
|---|---|
| مصباح LED للحالة الجيدة | مؤشر اللوحة الأمامية؛ يظل مضاءً باللون الأخضر عندما تعالج الواجهة مهام البرنامج بدون خطأ داخلي. |
| مصباح LED للإرسال/الاستقبال | مؤشر اللوحة الأمامية؛ يومض ليُظهر نقل بيانات رقمية نشط عبر ناقل اللوحة الخلفية. |
| منفذ التكوين | منفذ RS232 ذو 9 دبابيس المواجه للأمام مخصص لتوصيل جهاز كمبيوتر ميداني يعمل ببرنامج التكوين. |
| منفذ المضيف | الخلفي 135031-01 اتصال RS232 ذو 9 دبابيس يستخدم لواجهات استدعاء بيانات المضيف. |
| رف RS422 / RS485 | كتل براغي الإنهاء الداخلية لتوجيه شبكات السيريال لمسافات طويلة إلى غرفة التحكم بالمصنع. |
| جهات اتصال النظام | تعيين دبابيس كتلة المحطة الخلفية لخطوط إعادة تعيين الرف، قفل التكوين، ومخرجات التتابع غير الجيدة. |
ما هو الاتصال الوظيفي بين رمز 3500/20-02-01-00 ورقم الجزء 135031-01؟
الـ 3500/20-02-01-00 يمثل الهيكل متعدد الأرقام الدقيق للطلب من المصنع الذي يفرض الاتصالات التسلسلية وتخطيطات المحطات الداخلية المحددة، بينما 135031-01 هو رقم الجزء التصنيعي الدقيق المعين للوحة الدائرة الفيزيائية للمدخلات/المخرجات الخلفية الموردة داخل هذا التجميع.
كيف يمكنني تبديل خيارات شبكة المنفذ التسلسلي الخلفي بين بروتوكولات RS422 وRS485؟
يتطلب الاختيار بين البروتوكولات تعديل الموضع الفيزيائي لمفاتيح الميكرو الموجودة مباشرة على 135031-01 تجميع البطاقة الخلفية قبل تشغيل الجهاز.
هل يؤدي فشل مطلق في وحدة الواجهة هذه إلى انقطاع حلقات حماية الآلات؟
لا، تعمل الوحدة خارج مسار المراقبة المباشر الأساسي للأجهزة، مما يعني أن فقدان الاتصال أو الطاقة بالكامل لهذه البطاقة لا يؤثر على حلقات فصل الأصول الأساسية أو تنفيذ المراقبة.
ماذا يحدث إذا حدث عطل في وحدة في أي مكان عبر هيكل رف 3500؟
تقوم حلقة تتابع Not-OK المدمجة الموجودة على اللوحة الخلفية بتغيير حالة مفتاح الأجهزة على الفور، مما يوفر تنبيهًا فوريًا ومباشرًا للنظام إلى PLC خارجي أو لوحة إنذار.
