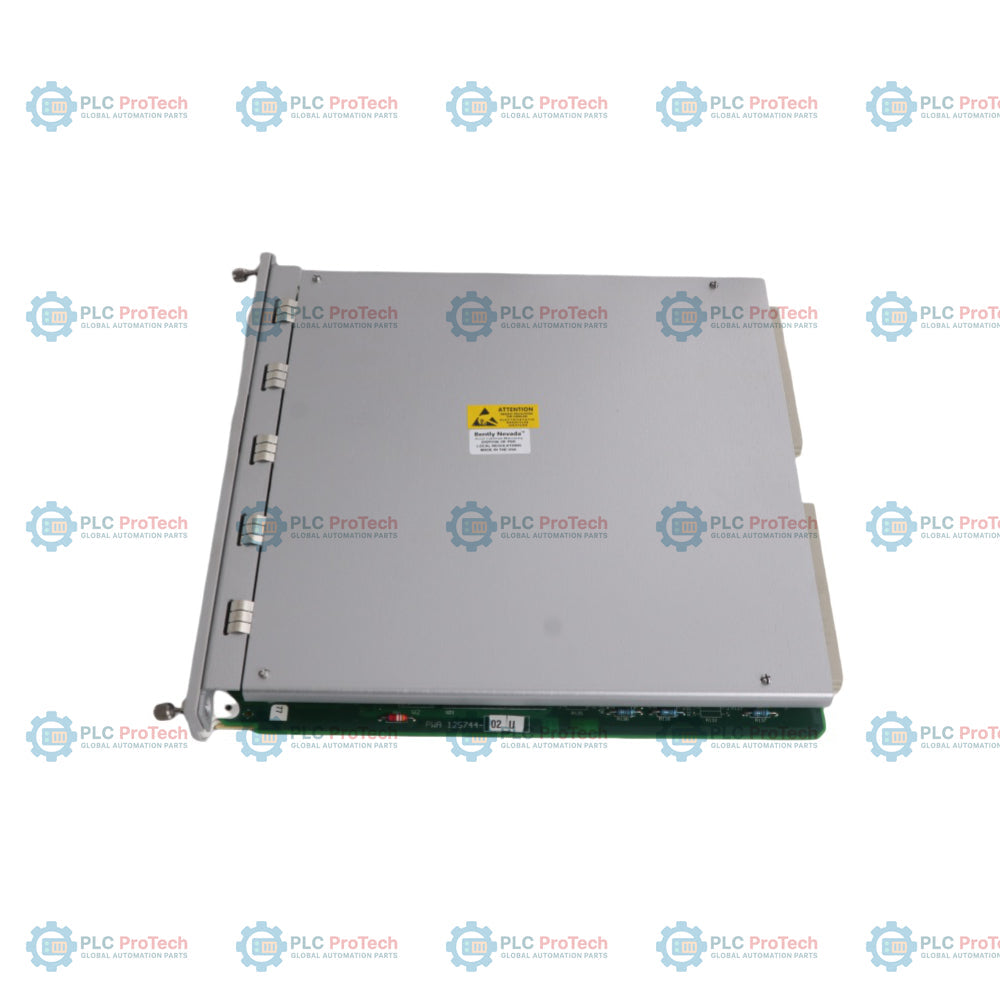

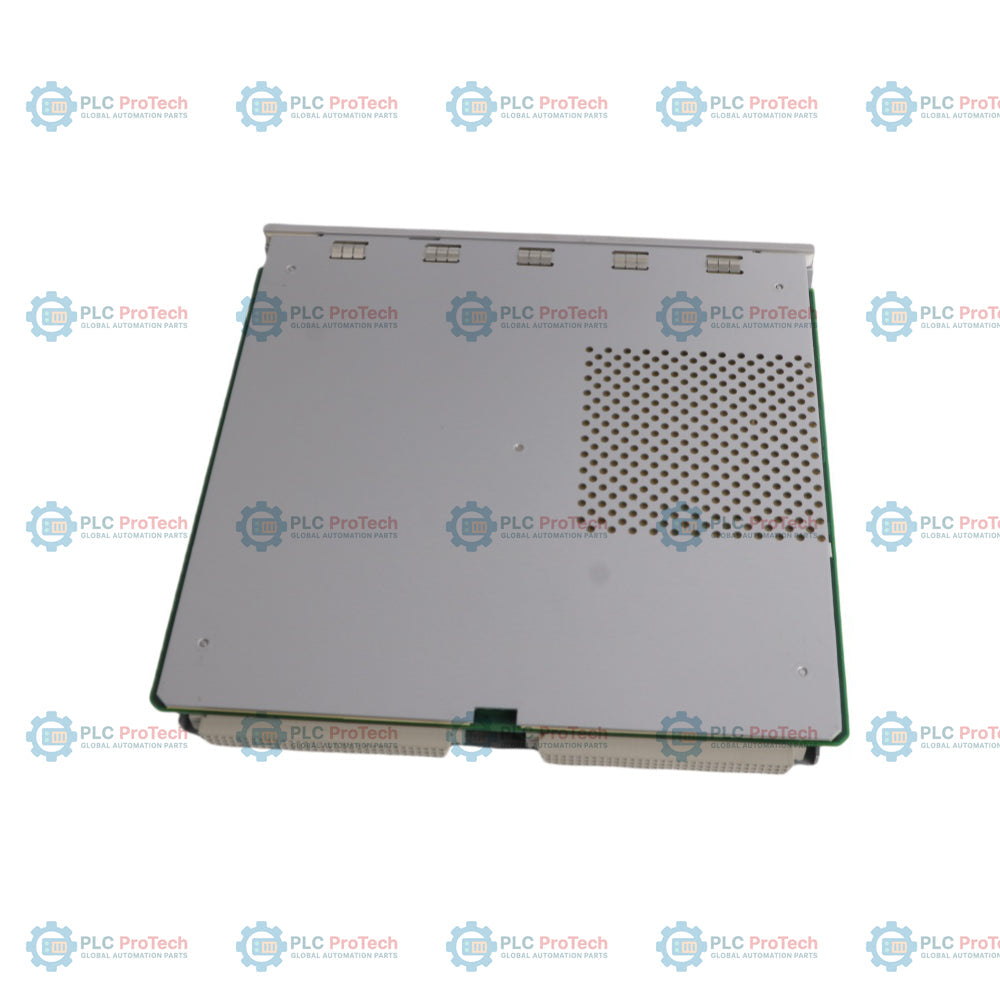

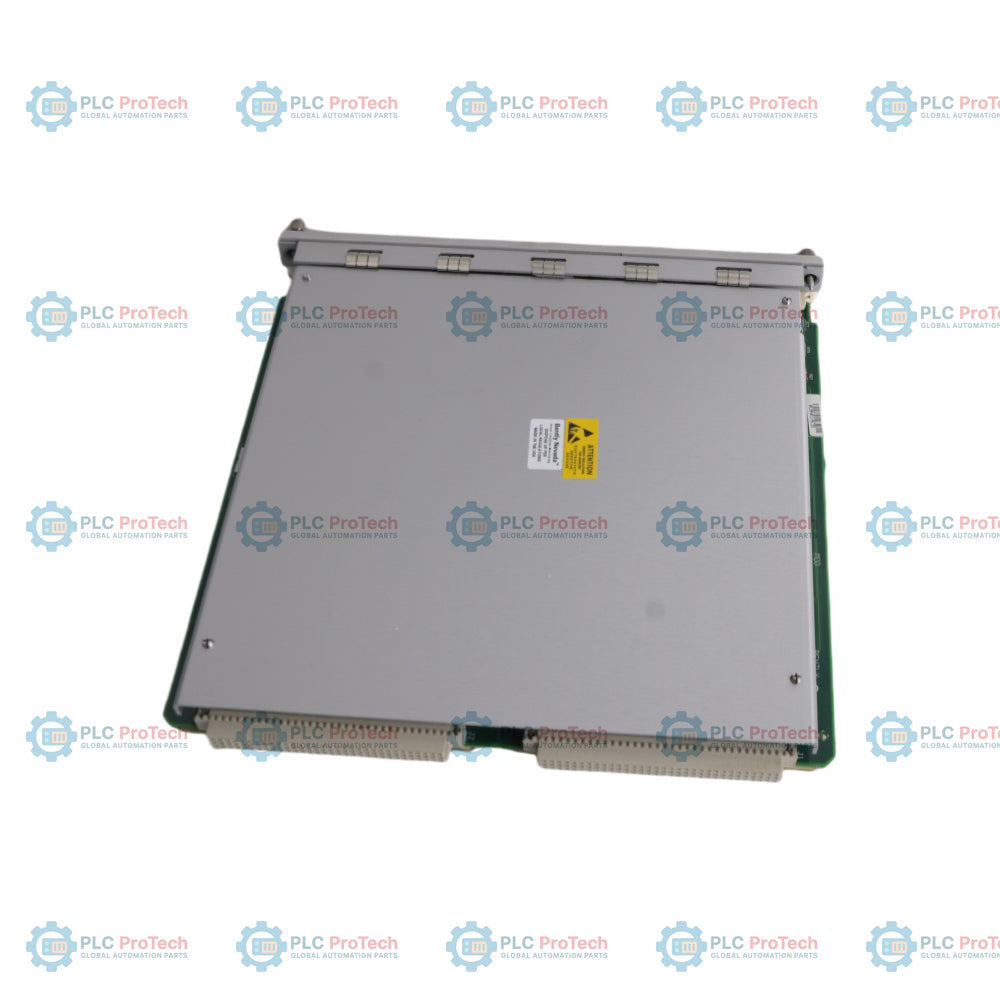

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/20-02-02-00 125744-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة واجهة رف TMR
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1360ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
تعمل وحدة واجهة الرف (RIM) كبوابة رئيسية وواجهة معالجة لنظام حماية الآلات سلسلة 3500. تؤسس اتصالًا عبر بروتوكول مملوك لتسهيل التكوين الشامل للرف واسترجاع بيانات الآلات في الوقت الحقيقي. مصممة حصريًا لتتبع التخطيط المحلي، يجب أن توضع هذه الوحدة في الفتحة 1 من تجميع الرف، بجانب مزودات الطاقة للنظام مباشرة.
يعمل هذا التكوين المحدد 3500/20-02-02-00 كنسخة ثلاثية التكرار المعيارية (TMR) مزودة بواجهة إدخال/إخراج تسلسلية مخصصة RS232/RS422. بالإضافة إلى إدارة الاتصال القياسية، ينفذ هيكل TMR مقارنة مستمرة لقنوات المراقبة ومنطق تصويت المراقبين عبر مراجعة مخرجات ثلاث مراقبين زائدة. إذا تجاوز اختلاف المخرجات الحدود النسبية المسبقة التكوين، يقوم الوحدة بالإشارة إلى المراقب المعني كمعطل ويسجل إدخالًا مميزًا في قائمة أحداث النظام. بينما تدعم الوحدة وظائف حيوية على مستوى الرف، تبقى منفصلة عن مسار مراقبة الآلات الحرجة، مما يضمن عدم تأثير تشغيلها على حلقات الحماية السلامة العادية والمستمرة.
| رمز النموذج | الوصف |
|---|---|
| 3500/20 | وحدة واجهة الرف |
| -02 | نوع واجهة الرف: TMR RIM (يستخدم فقط للتطبيقات التي تتطلب تكوين ثلاثي التكرار المعياري) |
| -02 | نوع وحدة الإدخال/الإخراج: وحدة إدخال/إخراج بواجهة RS232/RS422 |
| -00 | خيار الموافقة من الوكالة: لا يوجد |
ملاحظة: رقم قطعة الغيار للمكون الفردي الذي يمثل البطاقة الرئيسية لوحدة واجهة رف TMR هو 125744-01.
| الفئة | المعامل | المواصفات |
|---|---|---|
| كهربائي | استهلاك الطاقة | 4.75 واط، نموذجي |
| التيار الأقصى (جهات الاتصال) | أقل من 1 مللي أمبير تيار مستمر، جهة اتصال جافة إلى المشترك | |
| الإدخال/الإخراج والمرحل | نوع مرحل "موافق" | مفعّل عادة، جهة اتصال مفتوحة أو مغلقة قابلة للاختيار من قبل المستخدم لإشارة "غير موافق" |
| تصنيف المرحل | 5 أمبير @ 24 فولت تيار مستمر / 120 فولت تيار متردد، 120 واط / 600 فولت أمبير طاقة متبدلة | |
| كبح القوس الكهربائي | مقدم على جهات الاتصال | |
| الاتصال | منفذ اللوحة الأمامية | RS232 سيريال فقط، بروتوكول خاص بـ Bently Nevada، سرعة تصل إلى 38.4 كيلوبود (قادر على التبديل التلقائي للسرعة)، طول كابل أقصى 30 متر (100 قدم) |
| منافذ السيريال لوحدة الإدخال/الإخراج | RS232 / RS422، بروتوكول خاص بـ Bently Nevada، سرعة تصل إلى 38.4 كيلوبود (قادر على التبديل التلقائي للسرعة) | |
| مسافة كابل RS232 | 30 متر (100 قدم) كحد أقصى | |
| مسافة كابل RS422 | 1200 متر (4000 قدم) كحد أقصى | |
| منفذ سلسلة متسلسلة متتالية (Daisy-Chain) | RS422 فقط، بروتوكول خاص بـ Bently Nevada، سرعة تصل إلى 38.4 كيلوبود، أقصى مسافة 1200 متر (4000 قدم) | |
| بيئي | درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) | |
| الرطوبة | 95%، بدون تكاثف | |
| ميكانيكي | أبعاد وحدة RIM | 241.3 مم × 24.4 مم × 241.8 مم (9.5 بوصة × 0.96 بوصة × 9.52 بوصة) |
| وزن وحدة RIM | 0.91 كجم (2.0 رطل) | |
| أبعاد مدخلات/مخرجات RS232/RS422 | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) | |
| وزن وحدة الإدخال/الإخراج RS232/RS422 | 0.45 كجم (1.0 رطل) | |
| الوزن الإجمالي المجمّع | 1.36 كجم (3.0 رطل) | |
| متطلبات المساحة | فتحة أمامية كاملة الارتفاع واحدة (اللوحة الرئيسية) وفتحة خلفية كاملة الارتفاع واحدة (وحدة الإدخال/الإخراج) | |
| الشركة المصنعة | بنتلي نيفادا (شركة تابعة لشركة بيكر هيوز) | |
| بلد المنشأ | الولايات المتحدة الأمريكية |
ما الفرق الوظيفي بين RIM القياسي وRIM TMR؟
الإصدار القياسي يتعامل مع التكوين وتوجيه الاتصالات للأرفف القياسية. النسخة TMR تضيف خوارزميات مقارنة أجهزة محددة تقوم بتقييم مخرجات ثلاثة مراقبين متميزين باستمرار لتنفيذ منطق تصويت الأخطاء.
هل يؤدي فشل أو إزالة هذه الوحدة إلى انقطاع حلقة حماية تشغيل الآلات النشطة؟
لا. يتعامل هذا الوحدة مع إعداد بنية الرف، والاتصالات، وتسجيل النظام بالكامل، لكنه لا يقع ضمن مسار مراقبة السلامة الحرجة ولا يؤثر على عمليات المراقب الفردية.
كيف يمكنني تقييد المستخدمين غير المصرح لهم من تعديل إعدادات حماية الآلات عن بُعد؟
حوّل مفتاح قفل التكوين في اللوحة الأمامية إلى وضع التشغيل (RUN) وأزل المفتاح الفعلي. هذا يمنع البرمجة عن بُعد والمحلية، مما يمنع التعديلات على عتبات التشغيل النشطة.
