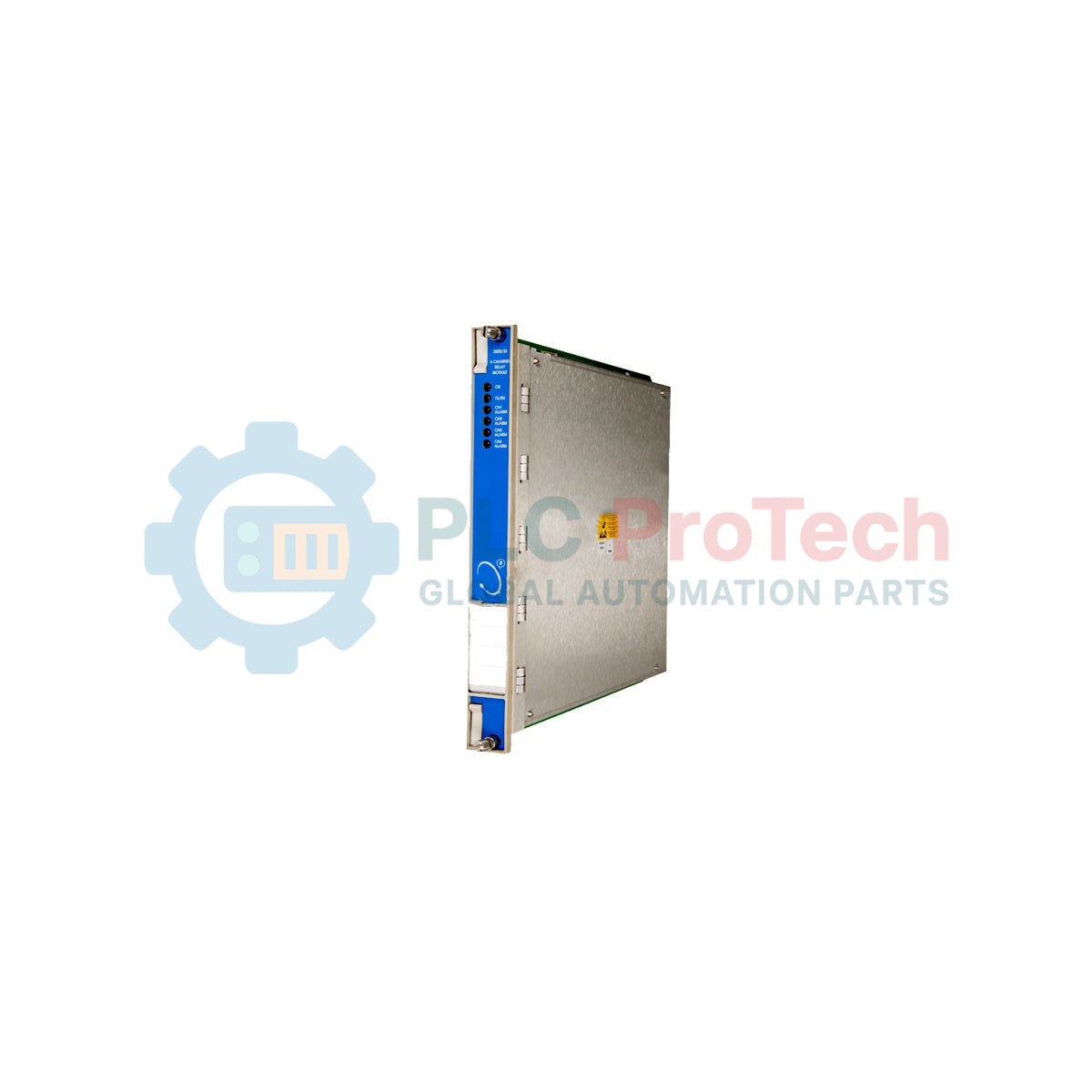

لتشغيل حلقات التحكم الخارجية للآلات وتنفيذ عمليات الإيقاف الوقائي الآمن الحرجة، تدمج Bently Nevada 3500/32-01-CN أربعة مخارج مرحّلات قابلة للبرمجة بالكامل ضمن رف حماية الآلات من سلسلة 3500. تقبل هذه الوحدة كاملة الارتفاع منطق الإدخال من وحدات المراقبة الأخرى في الرف للتحكم في مرحّلات SPDT مستقلة. وبفضل إعدادها المكثف للتشابك الوقائي الآمن الحرج، توفر الوحدة تغييرات موثوقة في حالات نقاط التلامس استنادًا إلى حالات الإنذار ومنطق التصويت الذي يحدده المستخدم، والمصمَّم في برنامج تكوين رف 3500.
| المعلَمة | القيمة / المواصفات |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز | 3500/32-01-CN |
| نوع الوحدة | وحدة خرج مرحّل ذات 4 قنوات |
| عدد القنوات | 4 مرحّلات SPDT |
| تصنيف نقاط تلامس المرحّل (حمل مقاومي) | 5 أمبير عند 120 فولت تيار متردد / 240 فولت تيار متردد (الحد الأقصى)؛ 5 أمبير عند 30 فولت تيار مستمر (الحد الأقصى) |
| الحد الأدنى لحمل نقطة التلامس | 100 مللي أمبير عند 5 فولت تيار مستمر |
| خيار اعتمادات الجهات المختصة | CN (اعتمادات خاصة بكل بلد) |
| موقع التركيب | أي فتحة كاملة الارتفاع باستثناء فتحات وحدة إمداد الطاقة ووحدة واجهة الرف |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| وزن الشحن (محسوب) | 2.0 كجم |
| تسمية الطرف | التعيين الوظيفي |
|---|---|
| NO (مفتوح عادةً) | يغلق الاتصال بالطرف المشترك عند تنشيط ملف المرحّل. |
| NC (مغلق عادةً) | يفتح الاتصال بالطرف المشترك عند تنشيط ملف المرحّل. |
| COM (مشترك) | طرف توصيل مشترك لدائرة نقاط تلامس SPDT الخاصة بالقناة المعنية. |
رغم أن نظام 3500 يدعم أيضًا وحدة مرحل ذات 16 قناة (3500/33)، فإن وحدة 3500/32 ذات القنوات الأربع توفر مخارج قوية من نوع SPDT Form-C، وهي المفضلة عادةً للتنشيط المباشر لملفات لولبية للتعثر. تأكد من توافق إصدار البرنامج الثابت في 3500/32 مع إصدار البرنامج الثابت لوحدة واجهة الحامل (RIM) قبل محاولة تغيير تخصيص الفتحات.
عند تبديل أحمال تيار متردد عالية الحث، مثل صمامات الملف اللولبي الثقيلة أو بادئات تشغيل المحركات الكبيرة، من الضروري تركيب كبت خارجي للقوس الكهربائي (دوائر RC الماصة) على طرفي التلامسات لمنع تآكلها وانصهارها المبكر. قد يؤدي التشغيل بالقرب من حد 5 أمبير من دون كبت إلى تقصير عمر المرحلات والتسبب في حالات خطرة من «الفشل في الفتح».
احرص دائمًا على تهيئة وظيفة «مرحل OK» بشكل صحيح داخل لوحة الإعداد. في ظروف التشغيل العادية، نوصي بتشغيل دوائر الإيقاف الآمن في وضع «التنشيط الطبيعي» (NE)، أي الفصل عند التعثر. يضمن ذلك أن يؤدي الفقدان الكامل لطاقة التحكم في الأجهزة تلقائيًا إلى تفعيل الحالة الآمنة لدائرة الآلة.
أوقف تشغيل نظام الحامل 3500 إذا لم تسمح إجراءات السلامة في المصنع بالتبديل أثناء التشغيل. (يدعم نظام 3500 التبديل أثناء التشغيل ضمن ظروف بيئية محددة ومقيدة).
أدخل الوحدة الرئيسية 3500/32-01-CN في مقدمة الحامل، وحرّكها على طول قضبان التوجيه حتى تستقر بإحكام في موصل اللوحة الخلفية. أحكم ربط برغيي التثبيت في اللوحة الأمامية.
ثبّت وحدة دخل/خرج المرحل ذات القنوات الأربع في الجزء الخلفي من الحامل مباشرةً خلف الفتحة المواجهة للأمام. أحكم تثبيتها باستخدام براغي لوحة الهيكل.
وصّل أسلاك دائرة الإنذار في الموقع بالكتلة الطرفية الخلفية باستخدام نهايات أسلاك مناسبة لضمان المتانة الميكانيكية ومنع حدوث قصر كهربائي بين أطراف التلامس المتجاورة.
Global Express Shipping
Returns & Warranty
الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/32-01-CN
Country of origin:الولايات المتحدة
نوع المنتج: وحدات المرحّل
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا
