الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/44-02-00 126623-01
Country of origin:الولايات المتحدة
نوع المنتج: مراقب الاهتزاز Aero GT
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1360ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
جهاز مراقبة الاهتزاز Aeroderivative GT 3500/44M هو وحدة بأربع قنوات مصممة للحماية المستمرة للماكينات والمراقبة في تطبيقات توربينات الغاز Aeroderivative. يعالج مدخلات من محولات السرعة، ومقاييس التسارع، وأجهزة استشعار Velomitor لتقييم صحة الأصول وحماية الماكينات الحيوية من خلال مقارنة المعلمات المراقبة مع نقاط الإنذار المكونة. يتصل هذا المراقب بكتل نهايات خارجية قياسية عبر وحدة إدخال/إخراج Aero GT 126623-01 وتجميعات الكابلات المنظمة. يقبل مدخلات من إشارتين مستقلتين Keyphasor، مما يسمح لكل زوج قناة بمعالجة فلاتر تتبع مختلفة. من خلال تقديم قيم نسبية في الوقت الحقيقي وبيانات الماكينة الأساسية، يعمل كمكون حيوي لعمليات الصيانة والتشغيل الصناعية.

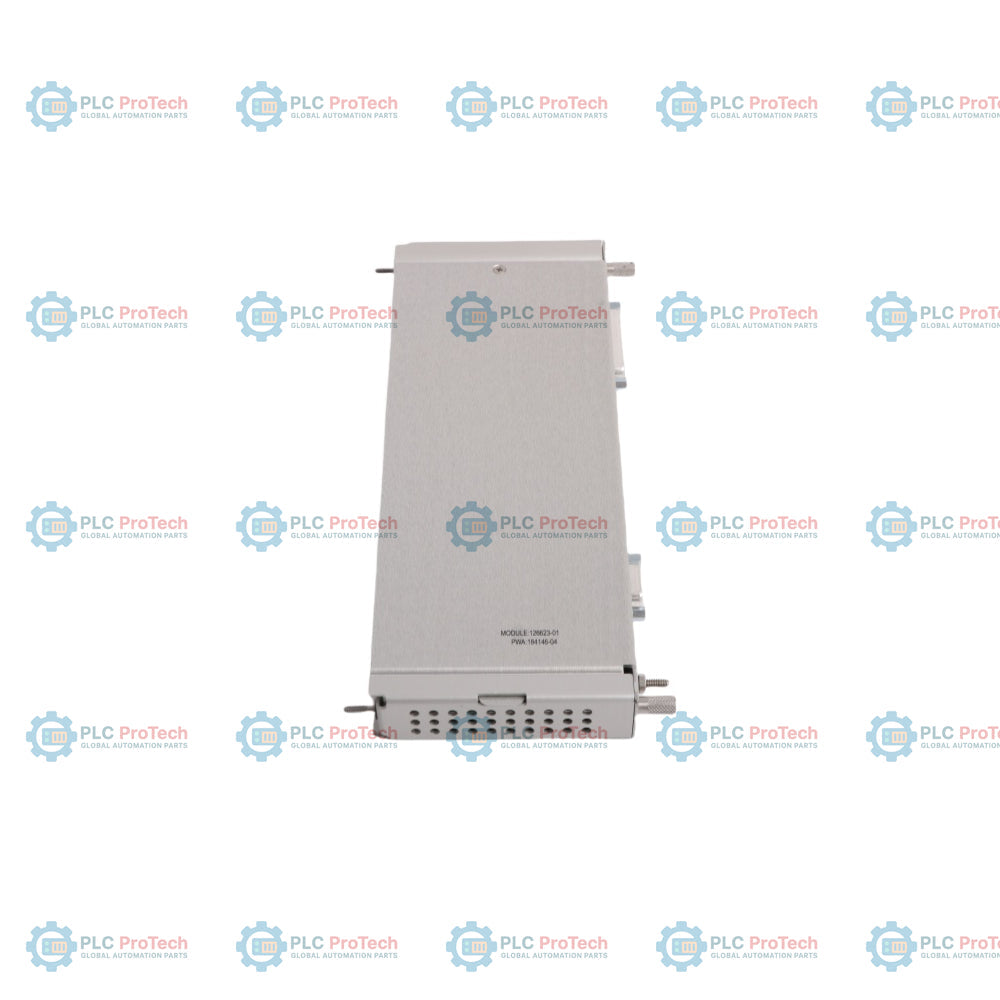

| رمز الطلب / رقم القطعة | الوصف |
|---|---|
| 3500/44-A02-B00 | مجموعة مراقبة Aeroderivative كاملة مع نهايات خارجية (بدون موافقات وكالات). |
| A: 02 | خيار وحدة إدخال/إخراج Aero GT مع نهايات خارجية. |
| B: 00 | خيار الموافقة الوكالية: لا شيء. |
| 126623-01 |
قطع الغيار: وحدة إدخال/إخراج Aero GT مع نهايات خارجية. |
| فئة المعاملات | تفاصيل المواصفات |
|---|---|
| الشركة المصنعة | Bently Nevada (مراقبة حالة الأصول) |
| الطراز | 3500/44-02-00 (3500/44M) |
| استهلاك الطاقة | 7.7 واط نموذجياً |
| مقاومة الإدخال | Aero GT I/O: أكثر من 95 كيلو أوم؛ Prox/Velom I/O: 10 كيلو أوم لـ Prox/Accel، 3.5 ميغا أوم لـ Velomitor |
| حساسية Aeroderivative | 3.94 مللي فولت/(مم/ث) (100 مللي فولت/(إنش/ث)) أو 5.71 مللي فولت/(مم/ث) (145 مللي فولت/(إنش/ث)) |
| خرج المسجل | +4 إلى +20 مللي أمبير متناسب مع المدى الكامل للمراقب؛ مقاومة الحمل من 0 إلى 600 أوم |
| دقة الإخراج | 0.3662 ميكرو أمبير لكل بت |
| دقة المسجل | خطأ +/-0.25% عند درجة حرارة الغرفة، +/-0.7% عبر درجات الحرارة |
| معدل التحديث | 100 مللي ثانية أو أقل |
| مقاومة الخرج المعزول | 550 أوم |
| الاستجابة الترددية (مباشرة) | Aeroderivative: 4 هرتز إلى 5500 هرتز (-3 ديسيبل)؛ Aeroderivative2/Multimode: 4 هرتز إلى 30 كيلو هرتز (-3 ديسيبل) |
| الاستجابة الترددية (متكاملة) | السرعة: 18 هرتز إلى 5500 هرتز (-3 ديسيبل)؛ التسارع: 18 هرتز إلى 14,500 هرتز (-3 ديسيبل) |
| نطاق فلتر التتبع | صالحة لسرعات الآلة من 60 إلى 240,000 دورة في الدقيقة (أو حتى 300,000 دورة في الدقيقة لـ Aeroderivative2) |
| دقة الإنذار | ضمن 0.13% من القيمة المطلوبة؛ قابل للتعديل من 0 إلى 100% من المدى الكامل |
| درجة حرارة التشغيل | -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +150 درجة فهرنهايت) |
| درجة حرارة التخزين | -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| الرطوبة | 95%، غير مكثف |
| أبعاد الوحدة الرئيسية | 241.3 مم × 24.4 مم × 241.8 مم (9.50 إنش × 0.96 إنش × 9.52 إنش) |
| أبعاد وحدة الإدخال/الإخراج | 241.3 مم × 24.4 مم × 99.1 مم (9.50 إنش × 0.96 إنش × 3.90 إنش) |
| وزن الوحدة الرئيسية | 0.91 كجم (2.0 رطل) |
| وزن وحدة الإدخال/الإخراج | 0.45 كجم (1.0 رطل) |
| متطلبات المساحة | فتحة أمامية كاملة الارتفاع للوحدة الرئيسية، وفتحة خلفية كاملة الارتفاع لوحدة الإدخال/الإخراج |

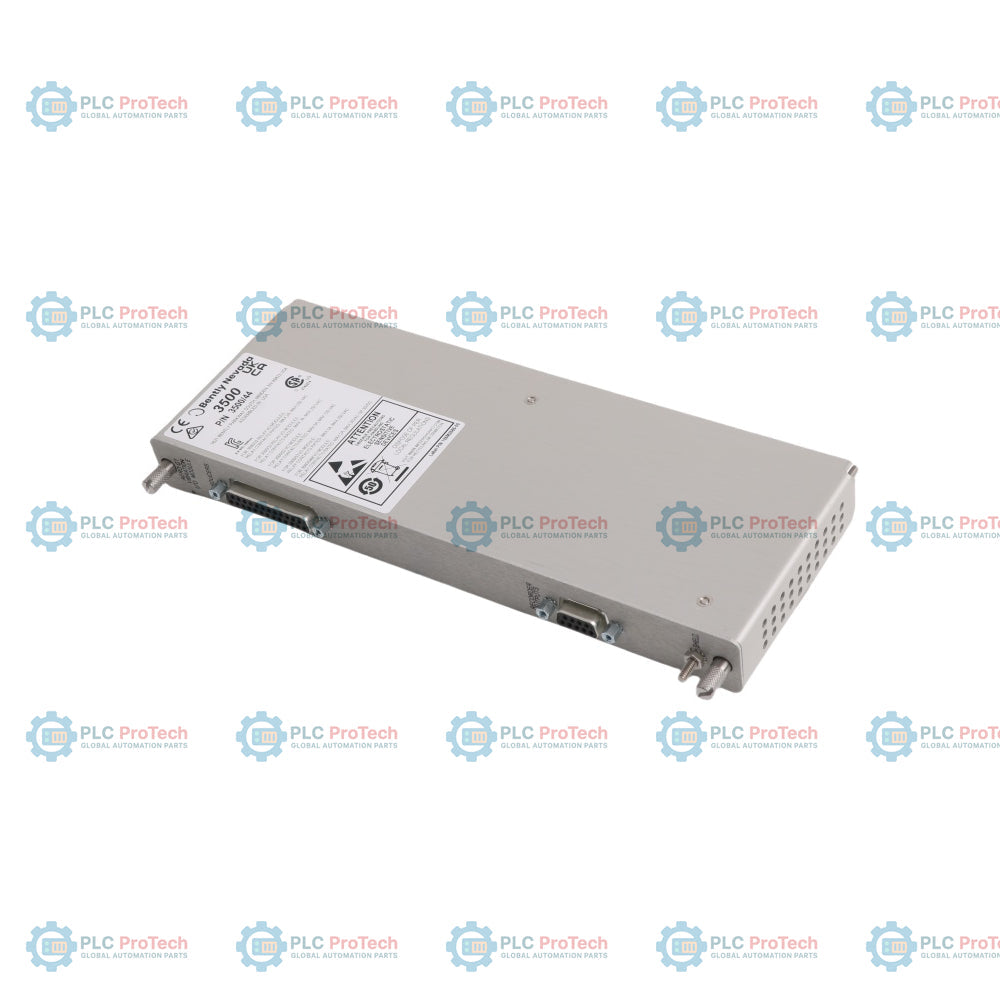

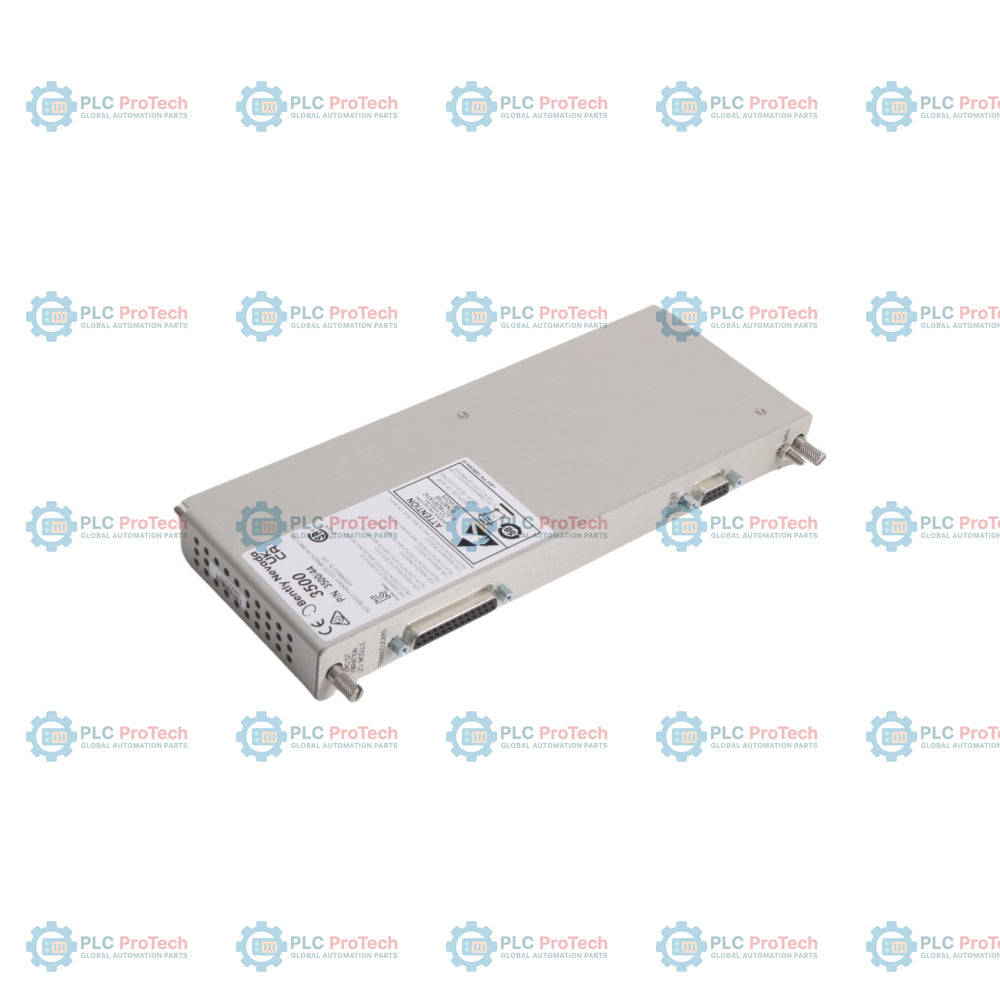

تسهل اللوحة الأمامية ووحدة الإدخال/الإخراج Aero GT الخلفية مع وحدات الإنهاء الخارجية واجهات فيزيائية محددة:
| مكون الواجهة | الوصف / الوظيفة |
|---|---|
| موصلات محورية أمامية (1-4) | مخرج محول مخصص معزول لكل قناة، محمي من الدائرة القصيرة. |
| موصل محولات D-Sub الخلفي | المنفذ الرئيسي متعدد الدبابيس لتوجيه مدخلات المستشعر إلى وحدات الإنهاء الخارجية. |
| مخارج مسجل D-Sub الخلفية | واجهة للاتصال بوحدة إنهاء خارجية مسجلة عبر كابل. |
| مصابيح LED للحالة: موافق / إرسال/استقبال / تجاوز | مؤشرات الحالة الأمامية تعرض صحة التشغيل، اتصال الرف، ووضع التجاوز. |
ما أنواع المستشعرات التي يمكن توصيلها بهذا التكوين المحدد للمراقب؟
يتصل وحدة الإدخال/الإخراج Aero GT مباشرة بمستشعرات السرعة عبر وحدات واجهة Bently Nevada 86517 و86497.
هل يمكن لهذا المراقب تتبع ترددات الاهتزاز المرتبطة بسرعات الآلة المتغيرة؟
نعم، يستخدم المرشح المتتبع المدمج عامل جودة ثابت وهو صالح لسرعات الآلة بين 60 و240,000 دورة في الدقيقة، مما يسمح بتتبع سعات الاهتزاز 1X عبر ظروف تشغيل متغيرة.
كيف يمنع النظام تأثير الدائرة القصيرة في مخرجات المسجل أو المخرجات المؤقتة على حماية الآلة الحرجة؟
تظل عملية المراقبة غير متأثرة تمامًا بالدوائر القصيرة على مخرجات المسجل أو مخرجات الكوكسيل الأمامية المؤقتة لأن القنوات تتميز بعزل مدمج وحماية من الدوائر القصيرة.
ما وظيفة تكوين الوضع المتعدد في هذا الجهاز؟
تسمح خاصية الوضع المتعدد للقنوات بامتلاك ما يصل إلى ثمانية مجموعات من معلمات الإنذار المنفصلة بما في ذلك نقاط التنبيه والخطر، والتي تتغير ديناميكيًا لتتناسب مع وضع التشغيل النشط لتوربين الغاز عبر مدخلات التلامس المادي أو أوامر برنامج بوابة الاتصال.
