Bently Nevada 3500/45-01-CN 3500 Series مراقب الموضع

الوصف

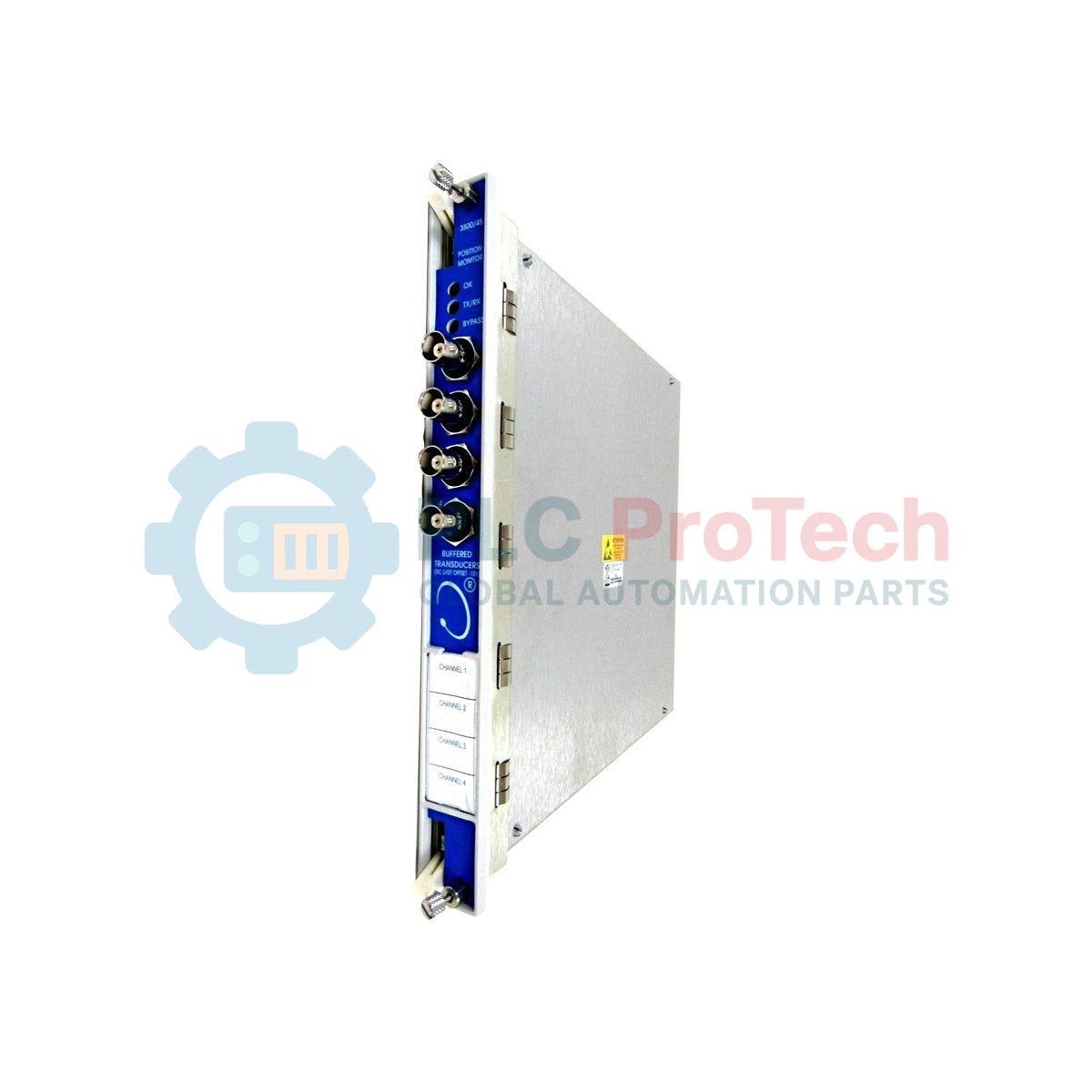

يوفر Bently Nevada 3500/45-01-CN تتبّعًا مستمرًا عالي الدقة لمعاملات الآلات، ويعمل كوحدة أساسية ضمن نظام حماية الآلات من سلسلة 3500. تعالج وحدة مراقبة الموضع ذات القنوات الأربع هذه إشارات من أنواع مختلفة من المحولات لقياس موضع الدفع والتمدد التفاضلي وموضع الصمام وتمدد الغلاف. وقد تم تهيئة هذه الوحدة بالخيار 01، وهي مزودة بوحدة إدخال/إخراج للموضع ذات أطراف توصيل داخلية، ومصممة للتوصيل المباشر بمستشعرات Proximitor ومقاييس الجهد الدوارة (RPT) ومحولات الجهد التفاضلية الخطية (DC LVDT) من دون الحاجة إلى كتل أطراف توصيل خارجية. وتشير اللاحقة CN إلى اعتمادات متخصصة من الجهات المختصة، ما يجعل هذه الوحدة متوافقة بالكامل مع معايير السلامة الصناعية الخاصة بكل بلد.

الميزات

• أربع قنوات مستقلة قابلة للبرمجة بالكامل لمراقبة موضع الآلات بمرونة.
• متوافق مع مستشعرات إدخال متعددة، بما في ذلك مجسات القرب ومقاييس الجهد الدوارة ومحولات LVDT الخطية بالتيار المستمر.
• يُبسّط تصميم أطراف التوصيل الداخلية (الخيار 01) بنية النظام ويقلل المساحة المطلوبة في الخزانة.
• توفر الإنذارات المدمجة نقاط ضبط قابلة للبرمجة للتنبيه والخطر، لحماية الآلات في الوقت الفعلي.
• تُجري ميزة الاختبار الذاتي المستمر مراقبة متواصلة لسلامة المستشعر واكتشاف أعطال الكابلات.

التطبيقات

• تتبّع موضع صمام التحكم في التوربينات البخارية والغازية.
• مراقبة موضع محمل الدفع في توربينات المرافق والضواغط الكبيرة.
• تتبّع التمدد التفاضلي في أغلفة التوربينات ذات درجات الحرارة العالية.
• قياس النمو البنيوي والحراري للآلات المهمة في العمليات.

المواصفات الفنية

رؤى هندسية تجريبية

النماذج البديلة والتوافق

هذه الوحدة ذات التوصيلات الداخلية (01) غير متوافقة ماديًا مع الحوامل المهيأة لكتل التوصيلات الخارجية، ما لم تُستبدل وحدة الإدخال/الإخراج الخلفية المقابلة. عند التحويل من نظام 3500/45 أقدم ذي الخيار 02 (التوصيلات الخارجية)، تأكد من تحديث مخططات توصيلات الحقل الداخلية لتتوافق مع توصيلات الأطراف المباشرة. لاحظ أن تطابق إصدار البرنامج الثابت مع برنامج تهيئة الحامل 3500 مطلوب؛ فقد لا تدعم الإصدارات الأقدم من برنامج التهيئة معلمات التهيئة الإقليمية الخاصة بـ CN.

مشكلات التطبيق وملاحظات هندسية

عند استخدام LVDTات تيار مستمر، تأكد من أن جهد الإثارة المستمر يطابق مواصفات المحوّل. يمكن لمصادر طاقة تيار مستمر غير مستقرة في مساحات الخزائن المجاورة أن تحقن ضوضاء كهربائية، مما يؤدي إلى إنذارات فصل موضعية زائفة. وفي إعدادات التمدد التفاضلي، تحقّق مرة أخرى من معلمات التهيئة: فقد يؤدي اختيار منحنى المستشعر الخطأ إلى أخطاء إزاحة شديدة أثناء دورات إحماء التوربين البخاري.

نصائح التشغيل الأولي والتوصيلات

نظرًا لأن خيار التوصيلات الداخلية يمرر الأسلاك الفعلية مباشرةً إلى الجزء الخلفي من الحامل، تأكد من تركيب وسيلة مناسبة لتخفيف إجهاد الكابلات. يجب استخدام كابلات زوجية مجدولة ومُدَرَّعة قياسية لجميع مسارات مستشعرات الموضع. ولمنع حلقات التأريض الكهربائية التي تفسد قراءات الإشارة، تأكد من إنهاء تدريع المستشعرات عند تأريض نظام الحامل 3500 فقط، مع إبقاء التدريع عند طرف المستشعر معزولًا بالكامل.
