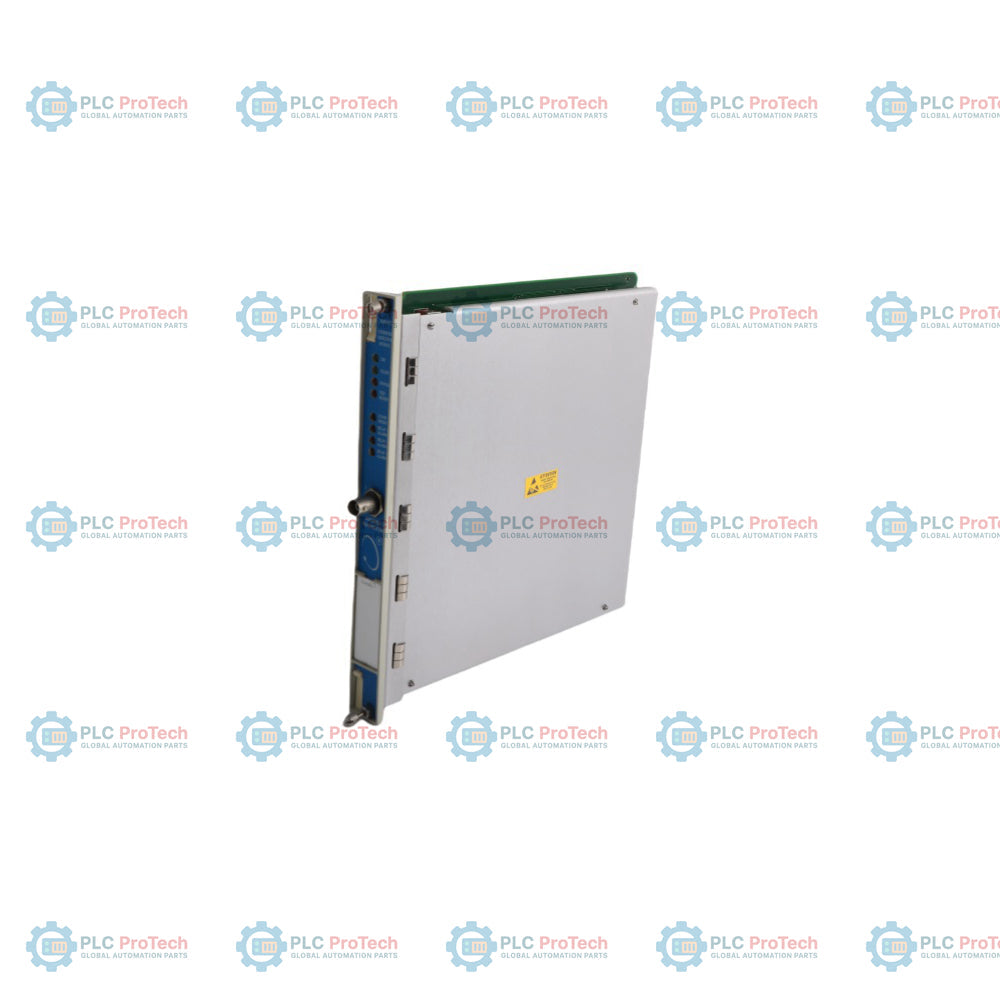

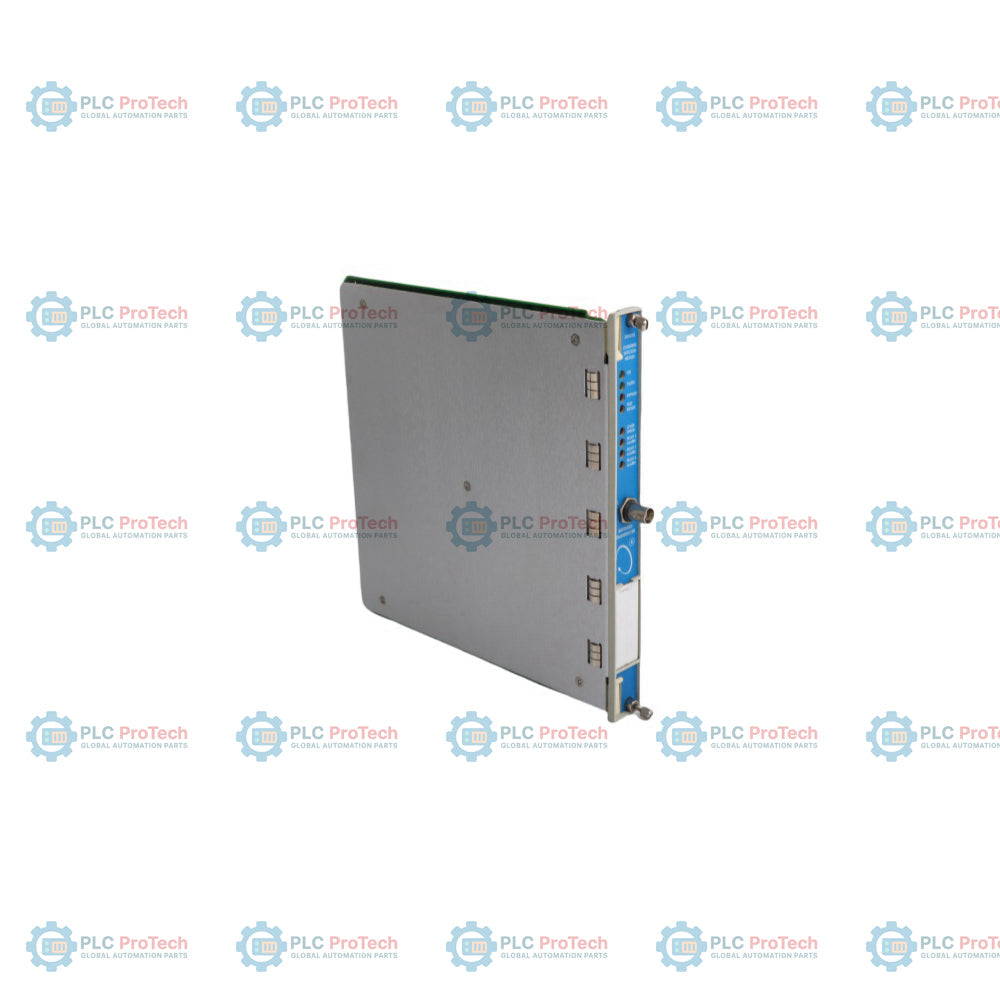

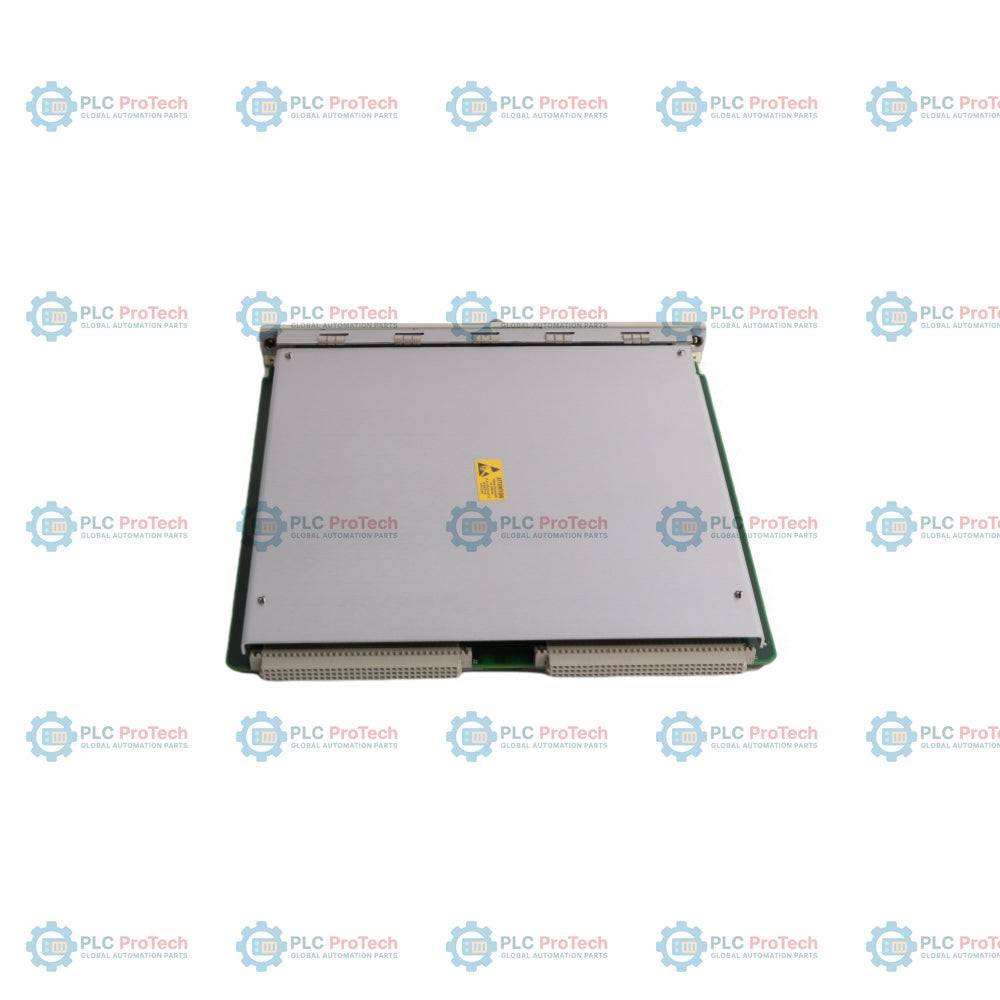

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/53 133388-01
Country of origin:الولايات المتحدة
نوع المنتج: وحدة كشف زيادة السرعة
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن Bently Nevada 3500/53 133388-01 عبارة عن وحدة تاكومترية تكرارية عالية الاعتمادية وسريعة الاستجابة، مصممة خصيصًا لحماية الآلات من السرعة الزائدة ضمن نظام كشف الآلات من السلسلة 3500. وتفي بالمتطلبات الصارمة لمعياري معهد البترول الأمريكي (API) رقمَي 670 و612 لحماية السرعة الزائدة.
الوحدة 3500/53 تستقبل الوحدة إشارات الإدخال من محوّلات مسبار القرب أو اللواقط المغناطيسية لمراقبة سرعة الدوران باستمرار. ويمكن دمج عدة وحدات في حامل 3500 مزوّد بمصادر طاقة احتياطية لتشكيل نظام منطق تصويت 2 من 2 أو 2 من 3. توفّر الوحدة مخارج تيار متناسبة لأجهزة التسجيل، ومخارج محوّل مؤقتة للتشخيص، ومرحلات أحادية القطب ثنائية الاتجاه (SPDT) مدمجة لتشغيل أنظمة الإيقاف الطارئ.
| الفئة | المعلمة | المواصفة |
| الشركة المصنّعة | العلامة التجارية | Bently Nevada |
| الطراز/رقم الجزء | رقم الجزء | 133388-01 (3500/53) |
| الإدخال الكهربائي | نطاق إشارة الإدخال | من +10.0 فولت إلى -24.0 فولت (محدودة داخليًا) |
| مقاومة الإدخال | 20 كيلو أوم | |
| استهلاك الطاقة | 8.0 واط، نموذجي | |
| مصدر طاقة المحوّل | -24 فولت تيار مستمر، بحد أقصى 40 مللي أمبير | |
| المحوّلات المدعومة | مسبارات القرب | 3300 8 مم، 3300 16 مم HTPS، 7200 5 مم، 8 مم، 11 مم، 14 مم، 3300 RAM |
| اللواقط المغناطيسية | لواقط مغناطيسية سلبية | |
| تهيئة الإشارة | استجابة التردد | من 1 إلى 255 حدثًا لكل دورة، بحد أقصى 99,999 دورة/دقيقة، وبحد أقصى لإدخال 20 كيلوهرتز |
| الحد الأدنى لتردد الإدخال | المسبار القريب: 0.0167 هرتز (دورة واحدة/دقيقة عند حدث واحد/دورة)؛ لاقط مغناطيسي: 3.3 هرتز | |
| دقة عدد الدورات في الدقيقة | أقل من 100 دورة/دقيقة: ±0.1 دورة/دقيقة؛ من 100 إلى 10,000 دورة/دقيقة: ±1 دورة/دقيقة؛ من 10,000 إلى 99,999 دورة/دقيقة: ±0.01% | |
| العتبة التلقائية | بحد أدنى 1 فولت من القمة إلى القمة (للمدخلات التي تزيد عن 0.0167 هرتز) | |
| العتبة اليدوية | يمكن للمستخدم الاختيار من +9.9 فولت تيار مستمر إلى -23.9 فولت تيار مستمر؛ بحد أدنى 500 مللي فولت من القمة إلى القمة | |
| التباطؤ | يمكن للمستخدم الاختيار من 0.2 إلى 2.5 فولت | |
| المخرجات والمسجل | خرج المسجل | +4 إلى +20 mA، بما يتناسب مع النطاق الكامل (دورة/دقيقة) |
| التوافق مع الجهد | نطاق من 0 إلى +12 Vdc عبر الحمل | |
| مقاومة الحمل | من 0 إلى 600 أوم | |
| دقة المسجل | 0.3662 ميكروأمبير لكل بت | |
| خطأ المسجل | ±0.25% عند درجة حرارة الغرفة؛ ±0.7% ضمن نطاق درجات الحرارة | |
| معدل تحديث المسجل | حوالي 100 مللي ثانية | |
| ممانعة الخرج المُخزَّن | 550 أوم (موصل محوري على اللوحة الأمامية) | |
| مواصفات المرحل | نوع المرحل | أحادي القطب، مزدوج التحويل (SPDT) |
| القدرة القصوى المُبدَّلة | تيار مستمر: 120 W؛ تيار متردد: 600 VA | |
| الحد الأقصى للتيار المُبدَّل | 5 A (حمل مقاومي) | |
| الحد الأدنى للتيار المُبدَّل | 100 mA عند 5 Vdc | |
| الجهد الأقصى المُبدَّل | تيار مستمر: 30 Vdc؛ تيار متردد: 250 Vac | |
| عمر نقاط التلامس | 100,000 دورة عند 5 A و24 Vdc أو 120 Vac | |
| الإحكام والحماية | محكم الإغلاق بالإيبوكسي؛ مانعات قوس كهربائي بجهد 250 Vrms قياسية | |
| الإنذارات | نقاط ضبط الإنذار | إنذار منخفض، إنذار مرتفع، خطر (سرعة زائدة) عبر البرنامج |
| تأخيرات زمن الإنذار | أقل من 30 مللي ثانية فوق 300 هرتز | |
| الحدود البيئية | درجة حرارة التشغيل | من -30 درجة مئوية إلى +65 درجة مئوية (من -22 درجة فهرنهايت إلى +149 درجة فهرنهايت) |
| درجة حرارة التخزين | من -40 درجة مئوية إلى +85 درجة مئوية (من -40 درجة فهرنهايت إلى +185 درجة فهرنهايت) | |
| الرطوبة | 95%، دون تكاثف | |
| الخصائص الفيزيائية | أبعاد وحدة المراقبة | 241.3 مم × 24.4 مم × 241.8 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة) |
| وزن وحدة المراقبة | 0.82 كجم (1.8 رطل) | |
| أبعاد وحدة الإدخال/الإخراج | 241.3 مم × 24.4 مم × 99.1 مم (9.50 بوصة × 0.96 بوصة × 3.90 بوصة) | |
| وزن وحدة الإدخال/الإخراج | 0.45 كجم (1.0 رطل) |
ما الوظيفة الأساسية لهذه الوحدة؟
توفر الوحدة اكتشافًا وحماية عاليَي السرعة ومتكررين من زيادة سرعة الآلات للأصول الصناعية الدوارة الحرجة.
ما معايير API التي تتوافق معها هذه الوحدة؟
صُممت لتلبية متطلبات الحماية المحددة من زيادة السرعة، كما هو موضح في معياري API 670 وAPI 612.
هل يمكن لهذه الوحدة التعامل مع مداخل من اللواقط المغناطيسية؟
نعم، فهي تقبل الإشارات من اللواقط المغناطيسية السلبية، وكذلك محولات مجسات القرب القياسية.
ما أقصى نطاق سرعة تدعمه الوحدة؟
تدعم الوحدة نطاقًا أقصى كامل المقياس يبلغ 99,999 دورة في الدقيقة، وتردد دخل يصل إلى 20 كيلوهرتز.
ما منطق التصويت الموصى به لنظام زيادة السرعة؟
يوصى بشدة باستخدام تكوين نظام تصويت 2 من 3 لتحقيق أفضل موثوقية وتحمل للأعطال.
ما زمن الاستجابة المعتاد للإنذار؟
يقل زمن تأخير الإنذار عن 30 مللي ثانية عند التشغيل فوق تردد دخل قدره 300 هرتز.
هل توفر الوحدة خرجًا تناظريًا للاتجاه؟
نعم، فهي توفر خرج مُسجّل من +4 إلى +20 mA يتناسب مع نطاق عدد الدورات في الدقيقة المُعدّ على أنه النطاق الكامل.
ماذا يحدث إذا تعرض خرج المُسجّل لدائرة قصيرة؟
لا يتأثر تشغيل الوحدة إطلاقًا بالدوائر القصيرة في خط خرج المُسجّل.
ما خيارات تكوين العتبة لاكتشاف السرعة؟
تتضمن عتبة تلقائية للإشارات التي تزيد عن 0.0167 هرتز، وعتبة يدوية قابلة للضبط برمجيًا من +9.9 Vdc إلى -23.9 Vdc.
ما نوع المرحلات الداخلية المستخدمة؟
تستخدم الوحدة مرحلات أحادية القطب مزدوجة الرمي محكمة الإغلاق بالإيبوكسي، ومزوّدة بكابحات قوس كهربائي قياسية بجهد 250 Vrms.
هل يمكن تعديل حالات المرحلات؟
يمكن اختيار وضع تشغيل كل مرحل عبر مفتاح ليكون إما مُنشّطًا عادةً أو غير مُنشّط عادةً.
ماذا يشير الضوء الثابت في مؤشر LED للتجاوز؟
يشير مؤشر LED للتجاوز إلى أن وحدة زيادة السرعة قد وُضعت في وضع التجاوز، ما يؤدي إلى تعليق مخارج الفصل النشطة.
هل هذه الوحدة آمنة للاستخدام في المناطق الخطرة؟
نعم، فهو حاصل على اعتماد CSA/NRTL/C للبيئات الخطرة من الفئة I، القسم 2، المجموعات A وB وC وD.
