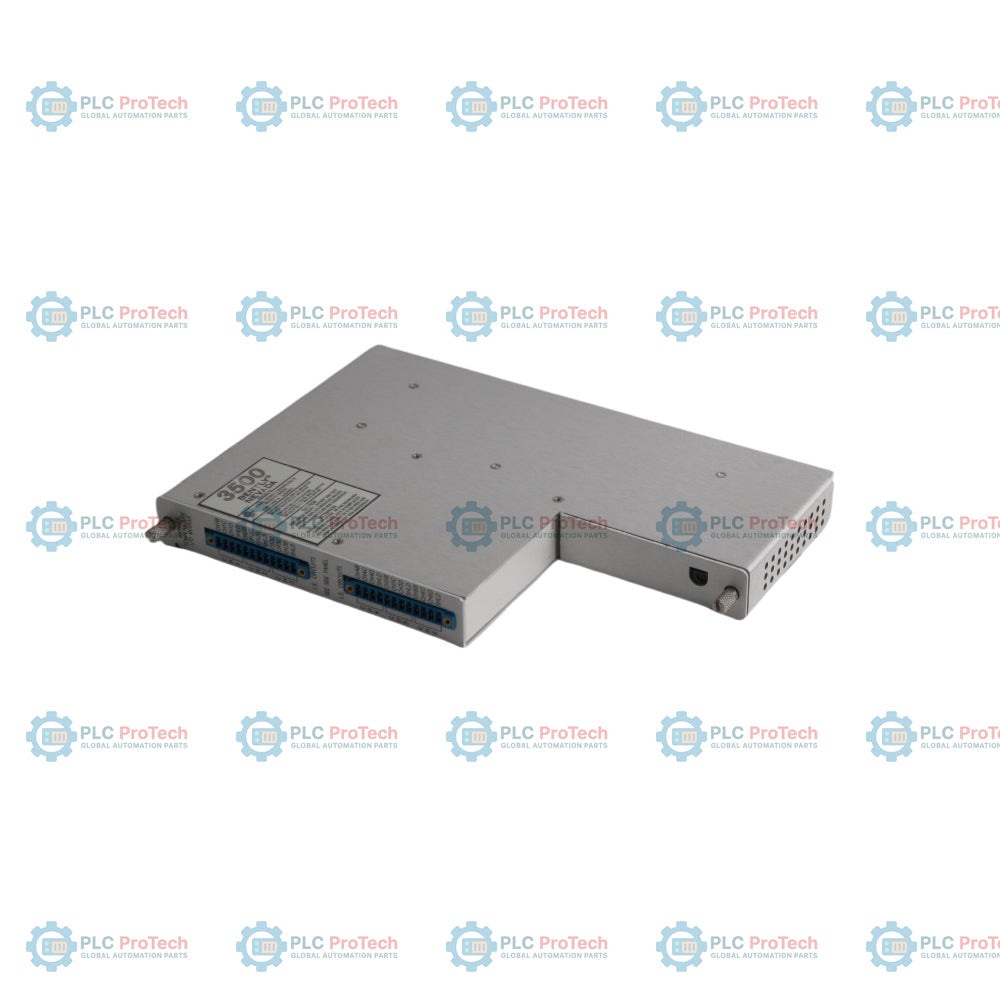

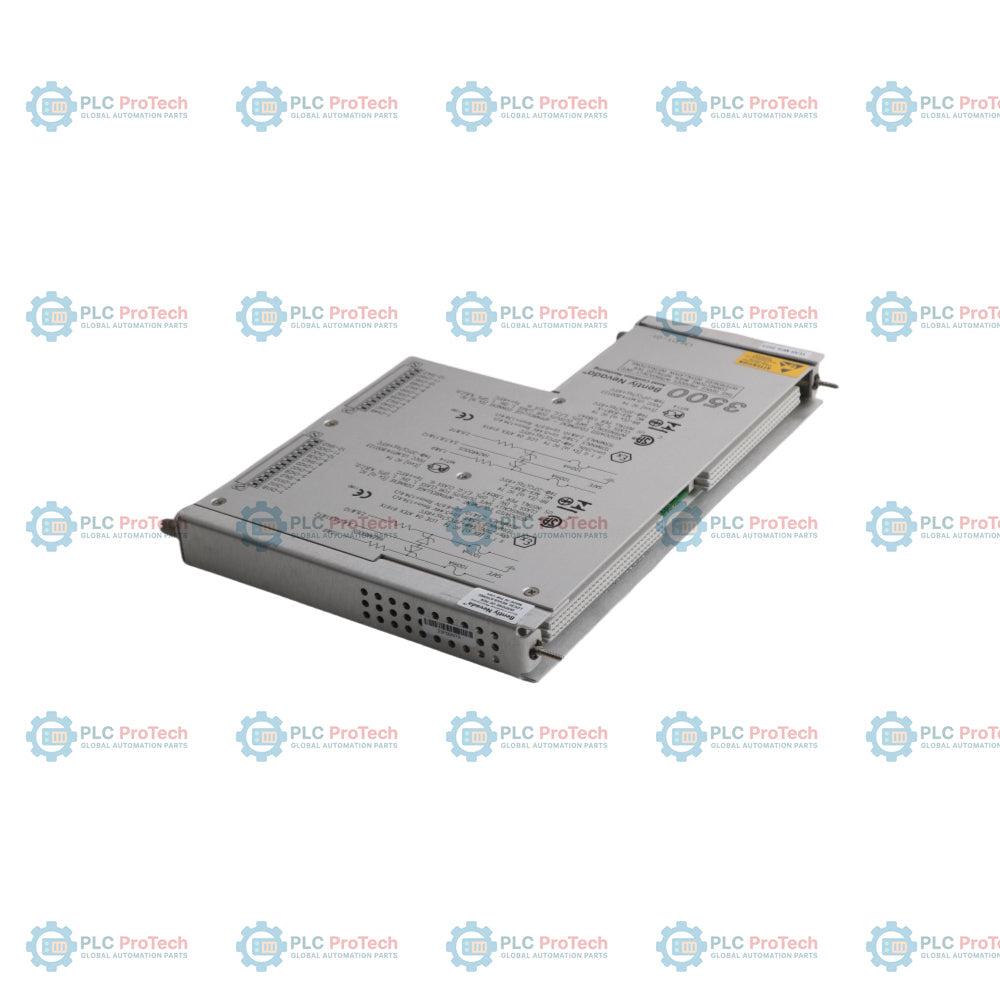

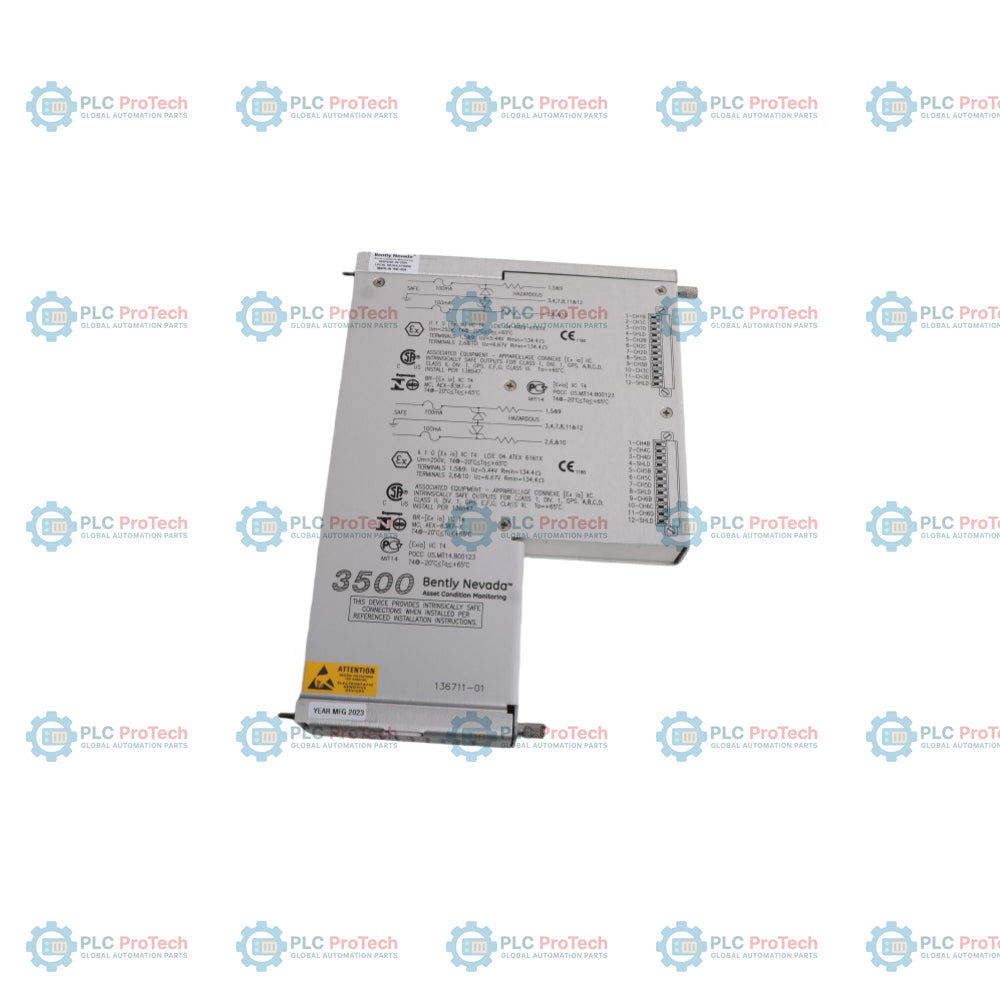

مراقب درجة الحرارة RTD/TC Bently Nevada 3500/60-05-01 136711-01

نظرة عامة على المنتج

يُعد 3500/60-05-01 (136711-01) وحدة مراقبة درجة حرارة عالية الدقة مصممة لنظام حماية الآلات Bently Nevada 3500. تتميز هذه التكوينات بوحدة إدخال/إخراج غير معزولة مع حواجز داخلية وإنهاءات داخلية، مما يوفر واجهة مدمجة وآمنة لنقاط درجة الحرارة الحرجة في الآلات. يُستخدم هذا النموذج بشكل رئيسي في توليد الطاقة، ومعالجة الهيدروكربونات، والضغط واسع النطاق، حيث يقبل 3500/60 مدخلات من ما يصل إلى ستة كواشف مقاومة درجة الحرارة (RTDs) أو الثرموقبلات (TCs). من خلال دمج مراقبة درجة الحرارة مباشرة في رف حماية الآلات، يسمح بالتوافق السلس بين بيانات الاهتزاز والحرارة. هذا التكامل ضروري للكشف المبكر عن تدهور المحامل أو فشل أنظمة التبريد، مما يقلل بشكل كبير من خطر الأضرار الكارثية للأصول والتوقفات غير المجدولة في البيئات الصناعية الثقيلة.

تفصيل اللاحقة

يشير التسمية النموذجية 3500/60-05-01 إلى بناء مادي محدد مُحسّن للسلامة والاتصال في المناطق الخطرة:

• 3500/60: تعيين السلسلة لوحدة مراقبة درجة الحرارة RTD/TC.

• أ: 05 (نوع وحدة الإدخال/الإخراج): وحدة إدخال/إخراج RTD/TC غير معزولة مزودة بحواجز داخلية. تم تصميم هذا الخيار للتطبيقات التي تقع فيها أجهزة الاستشعار الميدانية في مناطق خطرة، باستخدام الحواجز الداخلية للسلامة للحد من مستويات الطاقة.

• ب: 01 (اعتماد الوكالة): معتمد من CSA/NRTL/C (الفئة 1، القسم 2) لمعايير السلامة في أمريكا الشمالية في المواقع الخطرة.

• 136711-01: رقم الجزء الخاص بمكون الإدخال/الإخراج الخلفي لوظائف الإنهاء الداخلي والحاجز الداخلي.

المواصفات الفنية

الاستفسارات الميدانية والأسئلة الشائعة للدعم

هل يمكنني خلط أنواع RTD والثرموقبلات على نفس الوحدة؟

يسمح 3500/60 بتكوين القنوات الفردية عبر البرنامج. ومع ذلك، يجب أن يكون نوع وحدة الإدخال/الإخراج المادي (الحاجز الداخلي مقابل المعزول) متسقًا للوحدة. يُوصى باستخدام بلاتين 100 أوم (0.00385 ألفا) كمعيار صناعي للدقة.

ماذا يحدث إذا حدث قصر أو انقطاع في سلك الحقل؟

تتميز الوحدة بمصباح LED للحالة OK وتشخيص ذاتي. إذا خرج إشارة المحول عن النطاق أو انقطع السلك، سينطفئ مصباح OK LED، وسيشير مصباح Tx/Rx LED إلى الحالة، مما يمنع الإنذارات الخاطئة مع تنبيه المشغلين.

لماذا يتم تقليل النطاق الكامل للثرموقبلات من النوع E فوق 35 درجة مئوية؟

في تكوينات الإدخال/الإخراج المعزولة عند درجات حرارة محيطة مرتفعة، يمكن أن يؤثر الانجراف الحراري على الخطية في النطاق المنخفض. بالنسبة لخيار 05 غير المعزول، تظل الدقة متسقة ضمن نافذة التشغيل المحددة من 0 إلى 65 درجة مئوية.

إرشادات التركيب ونصائح هندسية

• سلامة المنطقة الخطرة: عند استخدام 136711-01 للإدخال/الإخراج مع الحواجز الداخلية، تأكد من أن ممارسات توصيل الأسلاك الميدانية تلتزم بدقة برسومات التحكم للفئة 1، القسم 2. تم تصميم الحواجز الداخلية للحد من الطاقة، لكن التأريض غير الصحيح أو تجاوز هذه الأطراف يمكن أن يضعف تصنيف السلامة للرف بأكمله.

• توجيه الإنهاء الداخلي: استخدم كابلات مزدوجة ملتوية معزولة عالية الجودة لأسلاك TC وRTD. نظرًا لأن هذه وحدة إنهاء داخلي (IT)، تأكد من تأريض دروع الكابلات عند مسمار تأريض رف 3500 فقط. تجنب التأريض متعدد النقاط لمنع دوائر التأريض التي تسبب ضوضاء في دوائر درجة الحرارة عالية المقاومة.

• تعويض الوصلة الباردة (CJC): لتطبيقات الثرموقبلات، يقع حساس CJC على أطراف وحدة الإدخال/الإخراج. لضمان أقصى دقة، تجنب تركيب معدات تولد حرارة (مثل مصادر الطاقة الكبيرة) مباشرة أسفل الجزء الخلفي من رف 3500، حيث يمكن أن يؤدي التسخين الموضعي لوحدة الإدخال/الإخراج إلى انحرافات في القياس.

• متطلبات الفتحة: يتطلب مراقب 3500/60 فتحة أمامية كاملة الارتفاع، ويتطلب الإدخال/الإخراج 136711-01 الفتحة الخلفية المقابلة كاملة الارتفاع. تأكد من تثبيت الوحدة بالكامل وشد براغي الإبهام يدويًا للحفاظ على سلامة الاتصال باللوحة الخلفية.
