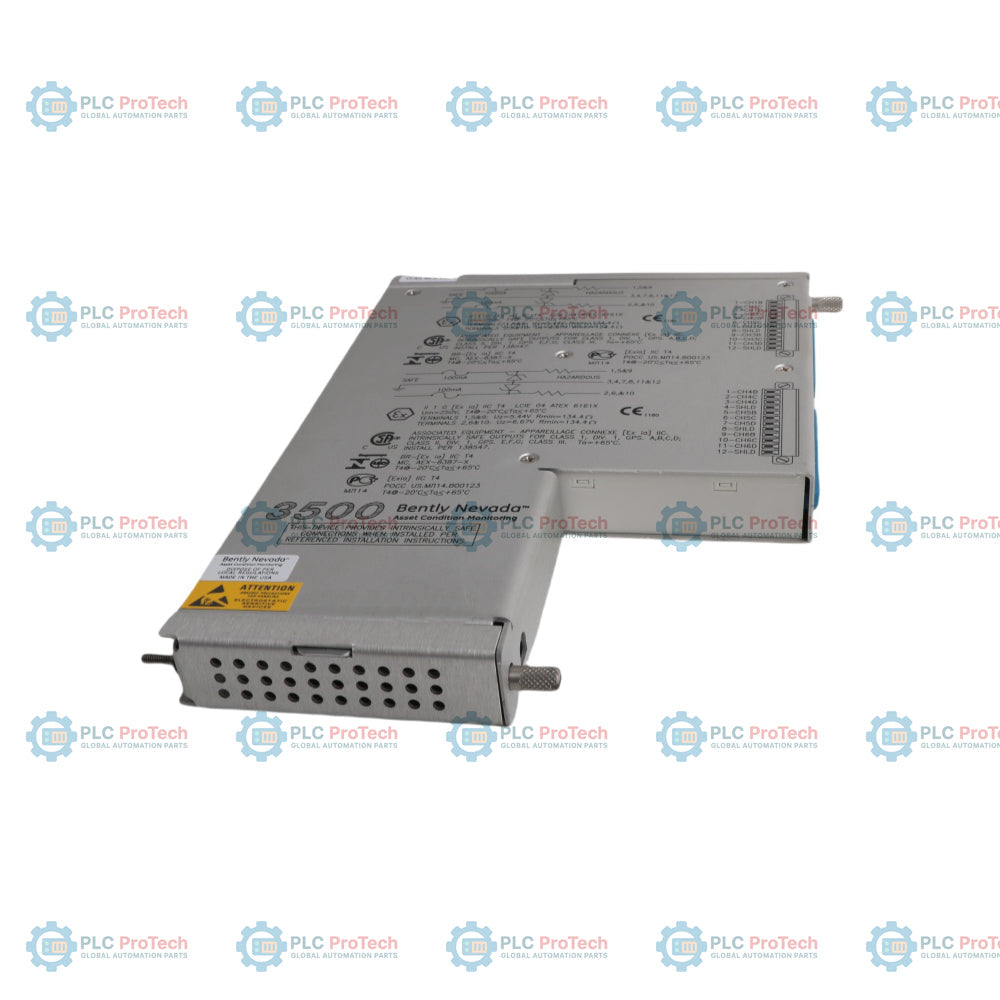

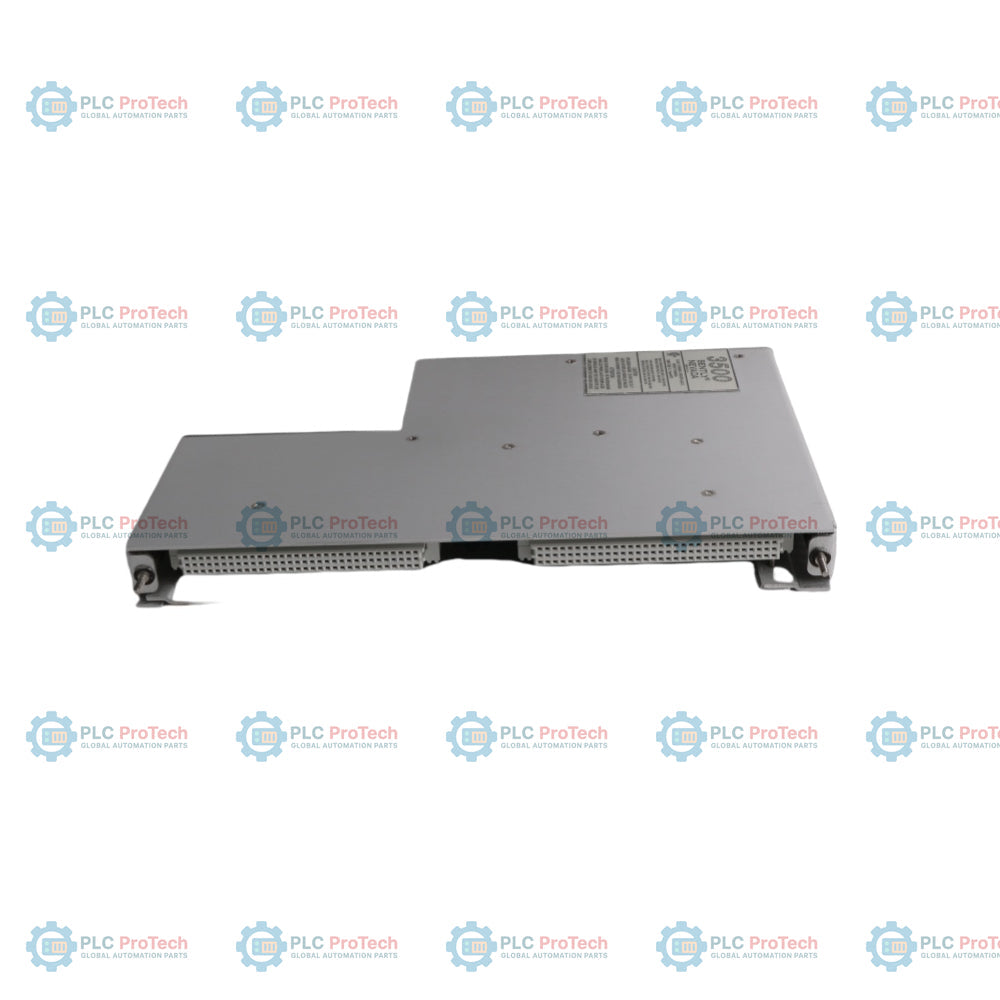

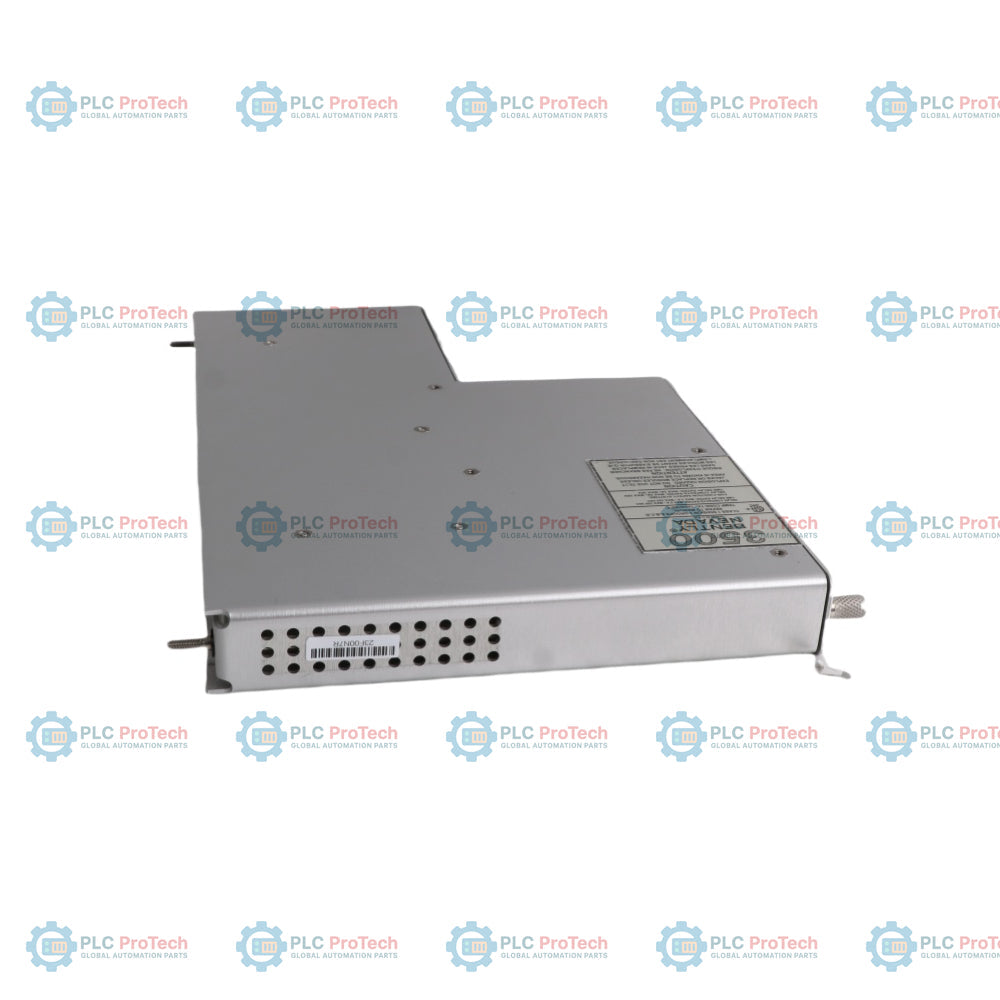

بنتلي نيفادا 3500/62-03-00 137110-01 جهاز مراقبة متغيرات العملية

نظرة عامة على المنتج

إن 3500/62-03-00 (137110-01) هو جهاز مراقبة عالي الاعتمادية لمتغيرات العمليات بست قنوات، صُمم لنظام حماية الآلات Bently Nevada 3500. صُممت هذه الوحدة خصيصًا لمعالجة المعلمات الحرجة للآلة التي تتطلب مراقبة مستمرة، مثل الضغط والتدفق ودرجة الحرارة ومستويات الخزانات. تم تهيئة الطراز 3500/62-03-00 بوحدة إدخال/إخراج معزولة من 4 إلى 20 ملي أمبير، مما يضمن سلامة الإشارة في البيئات ذات التشويش الكهربائي الشائع في مصافي النفط والمصانع الكيميائية ومحطات الطاقة. ومن خلال مقارنة إشارات الإدخال المُكيّفة بنقاط ضبط الإنذار القابلة للبرمجة من قِبل المستخدم، يوفر جهاز المراقبة حماية فورية للآلات وبيانات أساسية لعمليات المصنع. ويُعد استخدامه ضروريًا للحد من فترات التوقف غير المجدولة، من خلال اكتشاف انحرافات العمليات قبل أن تؤدي إلى تعطل الأصول الميكانيكية.

التهيئة الفنية

صُممت بنية 3500/62 لتوفير أقصى قدر من المرونة والمراقبة عالية التوافر داخل حامل 3500.

• المعالجة بست قنوات: تُكيّف وتراقب بشكل مستقل ما يصل إلى ستة مداخل عمليات منفصلة، مما يوفر كثافة حماية عالية في فتحة واحدة من الحامل.

• واجهة إدخال/إخراج معزولة: يتضمن الخيار -03 وحدة إدخال/إخراج معزولة من 4 إلى 20 ملي أمبير مع نقاط توصيل داخلية، وتوفر عزلًا بجهد 500 فولت تيار مستمر لحماية إلكترونيات الحامل من الارتفاعات المفاجئة للجهد الكهربائي والدوائر الأرضية من جهة الحقل.

• التوافق مع TMR: عند استخدام أجهزة المراقبة في تهيئة التكرار المعياري الثلاثي (TMR)، تُثبت في مجموعات من ثلاث وحدات مع وحدات إدخال/إخراج متجاورة لضمان حماية دون فقدان حتى في حال تعطل وحدة واحدة.

• القابلية للبرمجة البرمجية: يمكن تهيئتها بالكامل عبر برنامج تهيئة حامل 3500، مما يتيح للمشغلين تحديد عوامل قياس مخصصة، ومنطق كبت الإنذارات، ووحدات الإشارة (مثل psi وbar ودرجة مئوية ولتر/دقيقة).

المواصفات الفنية

الأسئلة الشائعة حول التطبيقات الصناعية

ما الفرق بين 3500/62 وأجهزة مراقبة الاهتزاز القياسية؟

بينما تركز أجهزة مراقبة الاهتزاز على الإشارات الديناميكية عالية التردد (التيار الدوامي/الزلازلية)، صُمم 3500/62 لمتغيرات العمليات "الثابتة". وهو يقبل إشارات 4-20 ملي أمبير أو +/- 10 فولت تيار مستمر، مما يتيح لحامل 3500 العمل كنظام حماية موحد لكل من الاهتزاز الميكانيكي وسلامة العمليات.

هل يمكن استخدام هذه الوحدة في تطبيقات الأمان الذاتي (I.S.)؟

يستخدم 3500/62-03-00 وحدة إدخال/إخراج معزولة، لكنه لا يتضمن حواجز زينر داخلية. وللتركيبات في المناطق الخطرة التي تتطلب حماية I.S.، ينبغي اختيار طراز وحدة إدخال/إخراج ذات حاجز داخلي مثل 136499-01، إذ يتضمن فيوزات مدمجة بقدرة 250 ملي أمبير ودوائر حاجز.

ما الذي يشير إلى وجود عطل في حلقة 4-20 ملي أمبير؟

سينطفئ مؤشر OK LED الموجود على اللوحة الأمامية أو يومض إذا اكتشف جهاز المراقبة عطلًا في محول القياس أو إشارة تيار "خارج النطاق" (عادةً < 3.6 ملي أمبير أو > 21 ملي أمبير). ويضمن ذلك عدم الخلط بين سلك حقل مقطوع وقراءة عمليات صحيحة.

دليل هندسة الحقل والتركيب

• التوصيل وإنهاء الأسلاك: بالنسبة إلى الإدخال/الإخراج المعزول 137110-01 تأكد من توصيل أسلاك الحقل 4-20 ملي أمبير بإحكام بكتل التوصيل الداخلية. استخدم كابلًا محميًا مجدول الأزواج لجميع المداخل، وأنهِ توصيل الغلاف عند تأريض نظام 3500 فقط لمنع الدوائر الأرضية من تشويه القياس.

• العزل الكهربائي: يوفر الإدخال/الإخراج المعزول عزلًا بجهد 500 فولت تيار مستمر بين القنوات وبين القناة والحامل. ويكتسب ذلك أهمية بالغة عند التوصيل بمصادر طاقة خارجية متعددة ومختلفة، إذ يمنع تسرب التيار بين الحلقات، والذي قد يسبب أخطاء إزاحة في نظام التحكم الموزع (DCS) أو وحدة التحكم المنطقية القابلة للبرمجة (PLC).

• إعداد منطق الإنذار: عند التهيئة عبر برنامج 3500، تأكد من أن نقاط ضبط "التنبيه" و"الخطر" تقع ضمن النطاق الخطي لمحول القياس. وبالنسبة إلى أنظمة TMR، تحقق من تعيين منطق التصويت (مثل 2 من 3) بشكل صحيح في وحدة واجهة الحامل (RIM) لتجنب عمليات الفصل غير الضرورية.

• الإدارة الحرارية: عند التشغيل بالقرب من الحد الأعلى البالغ 65 درجة مئوية، تأكد من توفر تبريد كافٍ للحامل. يولد 3500/62 نحو 7 واط من الحرارة؛ وفي الحامل المحمل بالكامل، يُوصى بالتبريد بالهواء القسري للحفاظ على دقة القياس المحددة البالغة +/- 0.33%.
