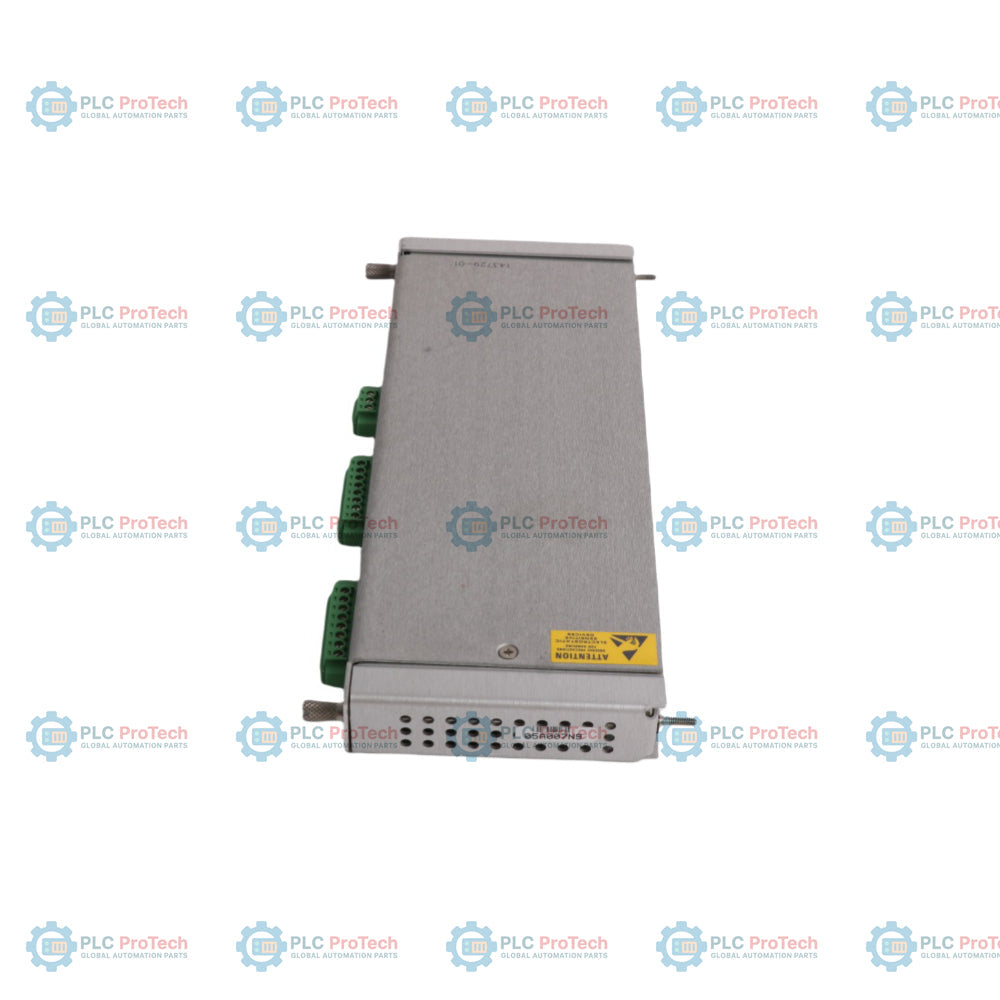

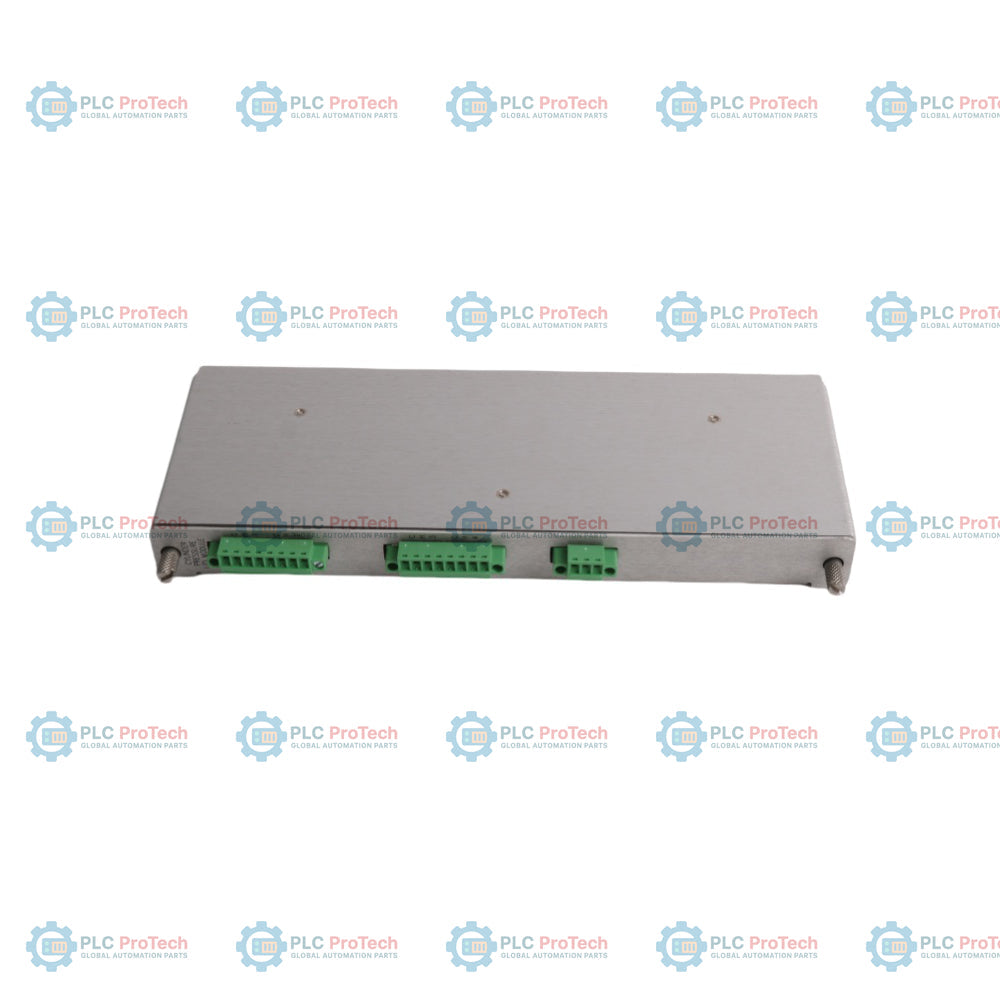

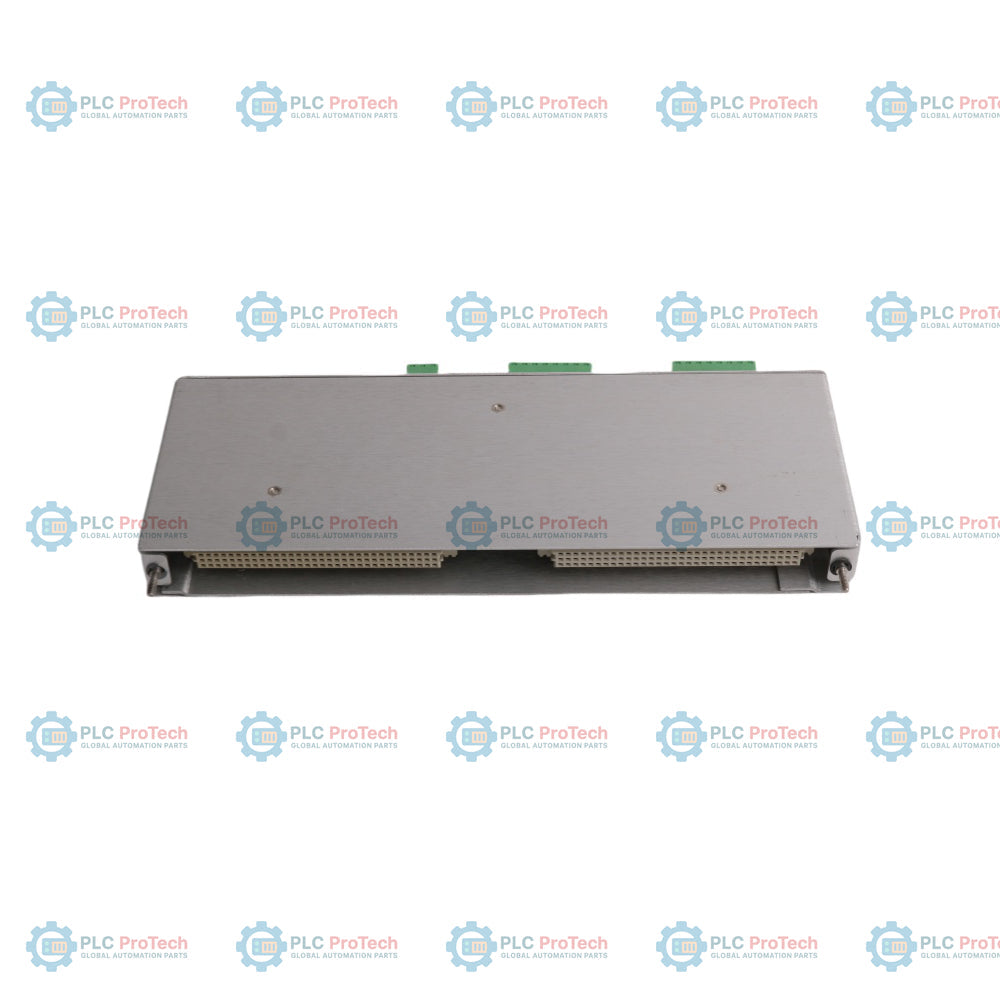

الشركة المصنعة: Bently Nevada
رقم المنتج: 3500/77M-04-00 143737-01
Country of origin:الولايات المتحدة
نوع المنتج: مراقب ضغط أسطوانة ترددية
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1120ج
Dimensions: 241.3 مم × 24.4 مم × 241.8 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا
إن 3500/77M، ورقم الجزء الكامل 3500/77M-04-00 (الذي يضم وحدة الشاشة الرئيسية 3500/77M ومكوّن الإدخال/الإخراج الخلفي 143737-01)، هو وحدة أجهزة ذات 4 قنوات صُممت ضمن نظام حماية الآلات 3500 لتهيئة إشارات الضغط المطلق من محوّلات ضغط معتمدة من جهات خارجية ذات جهد موجب، ومركّبة على الضواغط الترددية. يعمل الجهاز عبر اتصال مستمر باللوحة الخلفية لتنفيذ منطق حماية الآلات، وذلك بمقارنة ثمانية متغيرات مقاسة منفصلة لكل قناة—وهي ضغط التصريف، وضغط الشفط، والضغط الأقصى، والضغط الأدنى، ونسبة الانضغاط، وأقصى انضغاط للقضيب، وأقصى شد للقضيب، ودرجة انعكاس حركة القضيب—مع نقاط ضبط التنبيه والخطر القابلة للتهيئة من قِبل المستخدم. ويُعرَّف هذا الطراز من الخيار -04-00 بنيويًا بأنه وحدة إدخال/إخراج لضغط الأسطوانة مزودة بواجهات أطراف توصيل خارجية، ولا تتطلب موافقات من جهات اعتماد للمناطق الخطرة. وتوفر الوحدة مصادر تغذية داخلية للمحوّلات مع تحديد التيار عند +23.0 Vdc لكل قناة، وتُخرج إشارات تماثلية مُخزَّنة مؤقتًا، معكوسة ومزاحة، عبر منافذ محورية في اللوحة الأمامية لإجراء التحليل التشخيصي المتقاطع دون التأثير في عمليات المراقبة الأساسية.
| المعلَمة | المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| الطراز / رقم الجزء | 3500/77M-04-00 (لوحة الإدخال/الإخراج: 143737-01) |
| سعة القنوات | 4 قنوات ضغط قابلة للتهيئة |
| نطاق إشارة الإدخال | من +0.5 Vdc إلى +10.0 Vdc (بافتراض +0.5 Vdc عند 0 psia) |
| ممانعة الإدخال | 50 kΩ |
| الاستجابة الترددية | من 0 إلى 5.5 kHz على جميع القنوات المُهيأة |
| دقة الضغط عند +25 °C | ضمن ± 0.5% من النطاق الكامل لمحول الضغط (نطاق 9.5 V) |
| دقة الضغط (من -30 °C إلى +65 °C) | ضمن ± 1.0% من النطاق الكامل لمحول الضغط (نطاق 9.5 V) |
| استهلاك الطاقة | 7.8 W كحد أقصى عند تحميل المحول بالكامل |
| مخارج المحول المُخزَّنة مؤقتًا | منافذ محورية في اللوحة الأمامية، معكوسة ومزاحة بمقدار -2.265 Vdc |
| ممانعة الخرج المُخزَّن مؤقتًا | 550 Ω |
| مصدر تغذية المحول | +23.0 ± 0.8 Vdc مع تحديد التيار عند 24.5 mA لكل قناة |
| درجة حرارة التشغيل | من -30 °C إلى +65 °C |
| درجة حرارة التخزين | من -40 °C إلى +85 °C |
| الرطوبة النسبية | 95%، دون تكاثف |
| الوزن الإجمالي المدمج | 1.11 كجم (البطاقة الأمامية المدمجة للشاشة ووحدة الإدخال/الإخراج الخلفية) |
| أبعاد وحدة المراقبة | 241.3 mm x 24.4 mm x 241.8 mm |
| وزن وحدة المراقبة | 0.91 kg |
| أبعاد وحدة الإدخال/الإخراج | 241.3 mm x 24.4 mm x 99.1 mm |
| وزن وحدة الإدخال/الإخراج | 0.20 kg |
س: لماذا تُظهر المخارج المُمكَّنة المخزَّنة مؤقتًا في اللوحة الأمامية للطراز 3500/77M-04-00 إزاحات جهد سالبة على راسم الذبذبات؟
ج: هذا السلوك طبيعي لهذه البنية المحددة؛ إذ صُممت إلكترونيات الإدخال/الإخراج الطرفية الخارجية لضغط الأسطوانة بنيويًا لعكس الإشارة الخام وإزاحتها بمقدار -2.265 Vdc.
س: هل يمكن تبديل وحدة مراقبة الضغط هذه أو إدخالها في أي فتحة عشوائية داخل حامل 3500؟
ج: لا، يجب وضع الوحدة في فتحة قياسية بالهيكل متوافقة مع وحدات المراقبة، ويجب أن تصطف مباشرة مع لوحة الإدخال/الإخراج الطرفية الخارجية الخلفية المطابقة لها 143737-01.
س: ما الحد الأقصى للمسافة أو مقاومة الخط المدعومة لتوصيل محول الضغط من طرف ثالث؟
أ: تعتمد حدود مسافة الكابل على السعة النوعية لكابل المجال، لكن سلامة الإشارة عبر المسافات الطويلة محفوظة بفضل معاوقة الإدخال العالية البالغة 50 kΩ لكتلة الإدخال/الإخراج.
