Bently Nevada 7200-21508-02-12-10-02 | مسبار تركيب قياسي مقاس 8 مم

الوصف

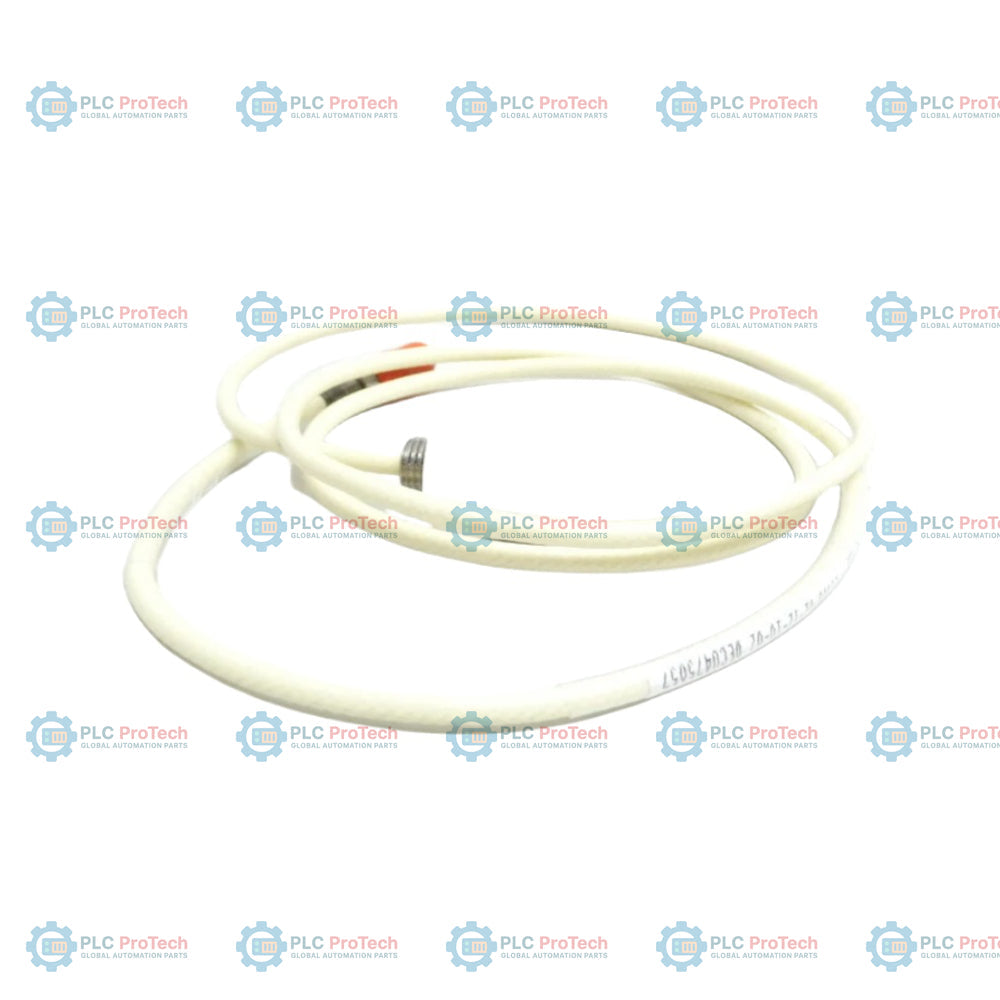

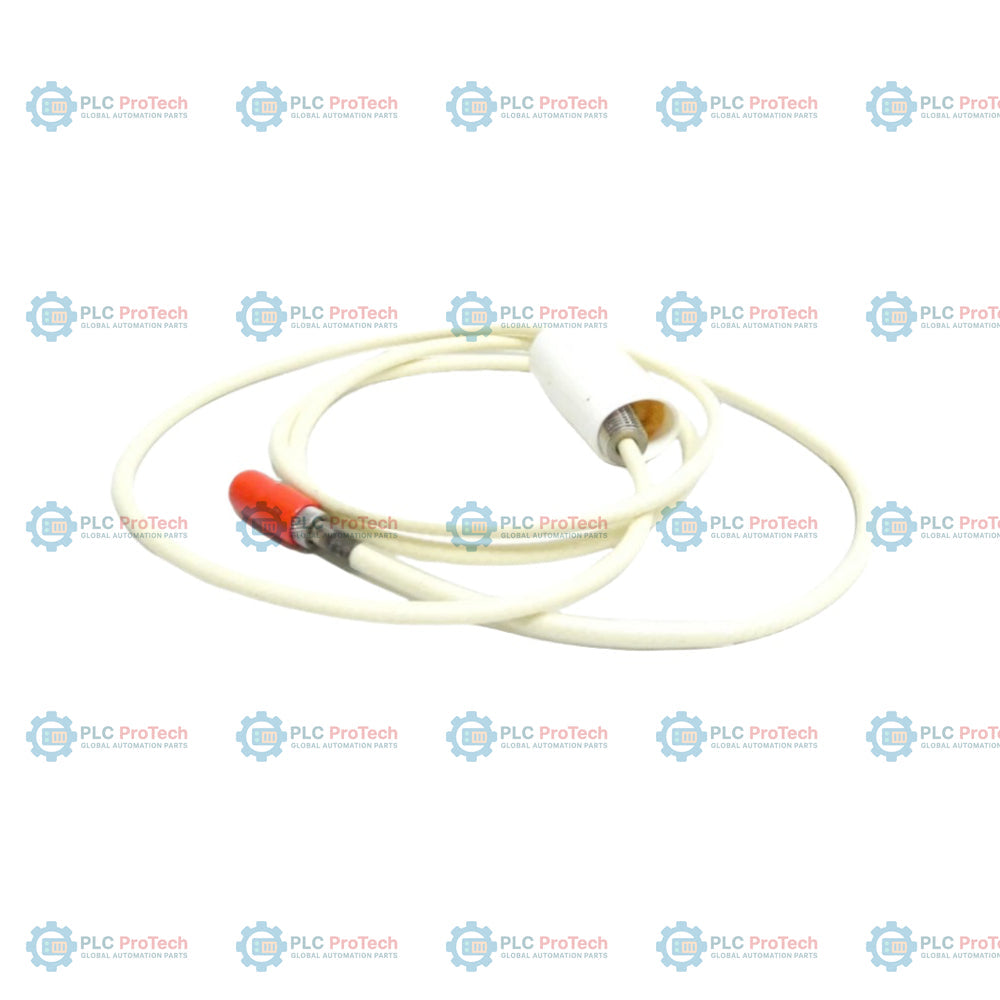

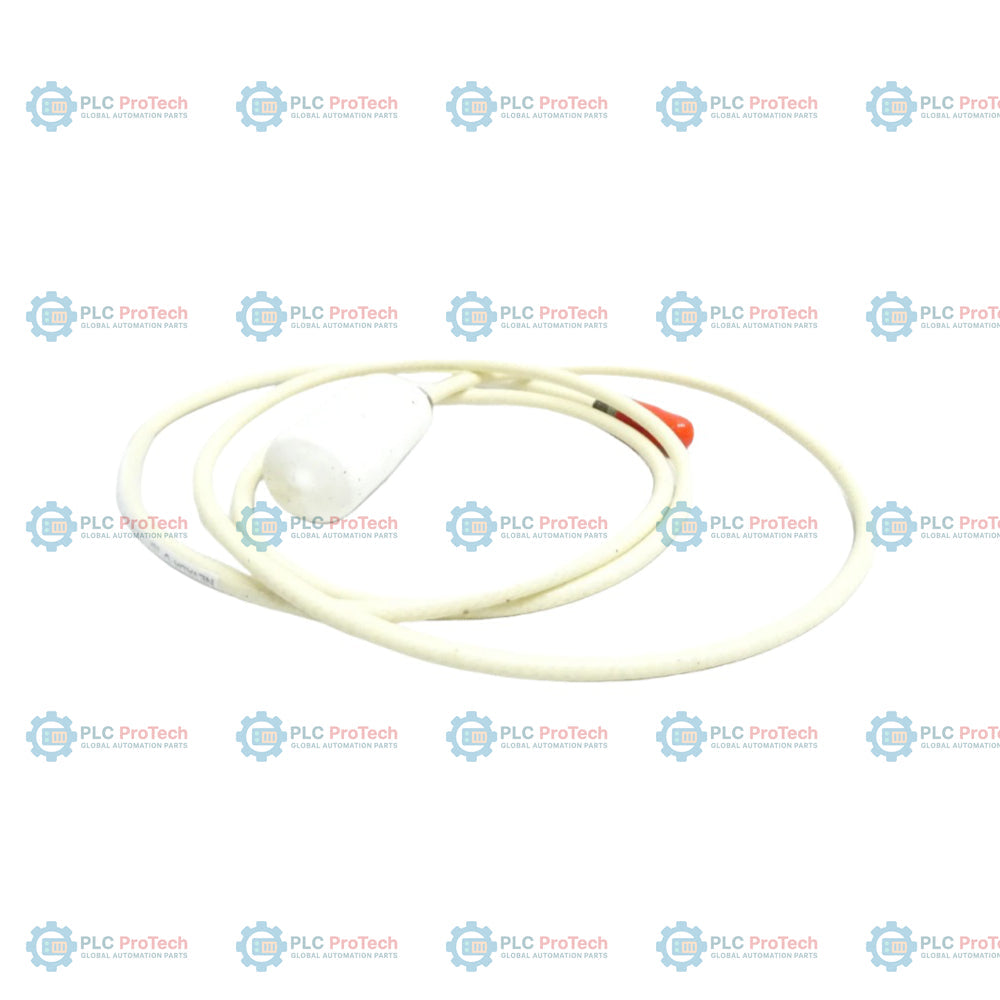

يُعد Bently Nevada 7200-21508-02-12-10-02 مسبار تثبيت قياسي مقاس 8 مم ينتمي إلى نظام محول القرب عالي الاعتمادية من السلسلة 7200. وقد صُمم مسبار القرب بالتيارات الدوامية هذا لقياس المسافات الساكنة (الفجوة) والديناميكية (الاهتزاز) بين طرف المسبار وعمود الآلة الدوارة الخاضعة للمراقبة.

تتميز هذه التهيئة المحددة بـطرف يبلغ قطره 8 مم مع تهيئة تثبيت عكسي ملولبة بمقاس 3/8-24، ما يتيح لولبة المسبار من الداخل إلى الخارج أو تثبيته بإحكام داخل مجموعات مبيت متخصصة. لا يتضمن المسبار تدريعًا معدنيًا مدمجًا للموصل على كابله غير المدرع، ما يجعله مثاليًا لتخطيطات القنوات القياسية أو التهيئات التي تكون فيها المساحة والمرونة أمرين مهمين. وبالعمل بالتزامن مع جهاز Proximitor مطابق من السلسلة 7200، يحوّل هذا المسبار الإزاحة الفيزيائية إلى إشارة جهد خطية مستمرة تتناسب مباشرةً مع الحركة النسبية لسطح الهدف.

الميزات

• قطر طرف يبلغ 8 مم لتوفير إثارة مستقرة لمنطقة الهدف بالتيارات الدوامية.
• تهيئة لولب عكسي بمقاس 3/8-24 مصممة خصيصًا للتركيبات الميكانيكية الداخلية وغير القياسية.
• طول كابل مدمج يبلغ 1.0 متر لتوفير وصول مناسب إلى صناديق التوصيل الوسيطة أو كابلات التمديد.
• مزود بـموصل محوري ذكري مصغر لنقل الإشارات منخفض الفقد.
• مصمم من دون تدريع معدني للموصل لزيادة المرونة أثناء توجيه الكابلات المعقد.

التطبيقات

• مراقبة اهتزاز العمود الشعاعي
• قياسات موضع الدفع المحوري
• تحليل اللامركزية والمدار المحيطي للعمود
• تتبّع السرعة ومرجع الطور (Keyphasor)
• تشخيص الآلات الدوارة الثقيلة (التوربينات والضواغط وعلب التروس)

معلومات الطلب

يُستخرج تفصيل مصفوفة الطلب التالية مباشرةً من أوراق البيانات الفنية الرسمية الخاصة بـمسبار التثبيت القياسي 7200 مقاس 5 مم و8 مم:

• 7200-21508-02-12: خيار مرجع هيكل العلبة الذي يحدد قطر طرف مسبار قدره 8 مم، ونوع تكوين عكسي، وقلاوظ 3/8-24 من دون تدريع للموصلات.
• 10: خيار طول الكابل الذي يحدد طولًا قدره 1.0 متر (39 بوصة).
• 02: خيار الموصل الذي يحدد تكوين موصل محوري ذكري مصغر.

المواصفات الفنية

إرشادات التركيب

• ضبط فجوة المسبار: تأكد من الوضع الميكانيكي الدقيق للمسبار بالنسبة إلى العمود المستهدف. افحص خرج الجهد المستمر عند Proximitor أثناء الإعداد للتأكد من تمركز المسبار ضمن نطاق معايرته الخطي.
• تعشيق القلاوظ: تأكد من التعشيق النظيف للقلاوظ العكسي 3/8-24. تجنب الإفراط في الشد أثناء التركيب لمنع تشويه القلاوظ الداخلي للآلة أو تلفه.
• توجيه الكابل وحمايته: نظرًا إلى أن هذا التكوين لا يتضمن تدريعًا للموصلات، مرّر الكابل غير المغلف عبر قناة صناعية صلبة أو مرنة مخصصة لحمايته من القطوع الميكانيكية أو السحجات أو التعرض للسوائل.
• العناية بالموصل المحوري: حافظ على خلو الموصل المحوري الذكري المصغر تمامًا من الزيت والرطوبة والغبار أثناء التجميع. استخدم شريط السيليكون ذاتي الالتحام أو أغطية الموصلات المتخصصة لإحكام نقاط التوصيل داخل صندوق التوصيل.
• قيود نصف قطر الانحناء: لا تتجاوز الحد الأدنى لنصف قطر الانحناء البنيوي للكابل المحوري أثناء التركيب، إذ يمكن للانحناءات الحادة أن تغيّر الممانعة الداخلية بشكل دائم وتشوه قراءات البيانات.

الأسئلة الشائعة

ما أهمية تسمية 8 مم؟ تمثل قيمة 8 مم القطر الفعلي الدقيق لطرف المسبار، وهو ما يحدد النطاق الخطي والخصائص الكهربائية لنظام مستشعر القرب.

ماذا يعني التكوين العكسي عند التركيب؟ يشير التكوين العكسي إلى أن المسبار ملولب ومثبّت عبر الجانب العكسي من هيكل أو جلبة، بما يلائم الخلوصات الهيكلية غير القياسية.

هل يحتوي هذا الإصدار على طبقة درع واقية فوق الكابل؟ لا، فرقم الجزء المحدد هذا يشير إلى إصدار غير مدرع، ما يوفر مرونة أكبر للكابل في شبكات المواسير الضيقة.

ما نوع الموصل المزوّد مع الكابل المدمج؟ ينتهي الكابل بموصل محوري قياسي مصغّر ذكر، يتصل مباشرة بكابل تمديد مطابق أو بوحدة Proximitor.

ما الطول الفعلي الدقيق للكابل المدمج؟ يبلغ طول الكابل المدمج بدقة 1.0 متر، أي ما يعادل 39 بوصة.

هل يمكن استخدام هذا المسبار مقاس 8 مم بالتبادل مع أي وحدة Proximitor من سلسلة 7200؟ يجب إقرانه حصريًا بوحدة Proximitor من سلسلة 7200 مُعايرة خصيصًا لمسبار مقاس 8 مم وبإجمالي طول النظام المطابق.

ما الأبعاد الفعلية لهيكل Proximitor 7200 المطابق؟ يبلغ أقصى ارتفاع لوحدة Proximitor المطابقة 2.00 بوصة، وطولها 3.12 بوصة، وعرضها 2.38 بوصة.

هل يمكن وصل هذا الكابل إذا تعرّض للتلف في الموقع؟ لا، إذ إن قطع كابلات مسبار القرب أو وصلها يغيّر ممانعتها الكهربائية ومعايرتها. ويتطلب الكابل التالف استبدالًا كاملًا.

ما المعلمات التي يمكن مراقبتها باستخدام هذا المستشعر؟ يُستخدم عادةً لتتبّع اهتزاز العمود النسبي، وتغيّرات الموضع المحوري الديناميكية، ولا مركزية المعدّة عند بدء التشغيل، والسرعة الدورانية.

ما الخطوات التي تمنع تداخل الإشارة في مسارات الكابلات غير المدرعة؟ مرّر كابل المسبار غير المدرع داخل مواسير معدنية معزولة ومؤرّضة، بعيدًا عن خطوط المحركات ذات الجهد العالي أو محركات التردد المتغير.
