الشركة المصنعة: Bently Nevada
رقم المنتج: 9200-01-05-10-00
Country of origin:الولايات المتحدة
نوع المنتج: محولات سرعة زلزالية Seismoprobe
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 2000ج
Dimensions: 180 مم × 120 مم × 100 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

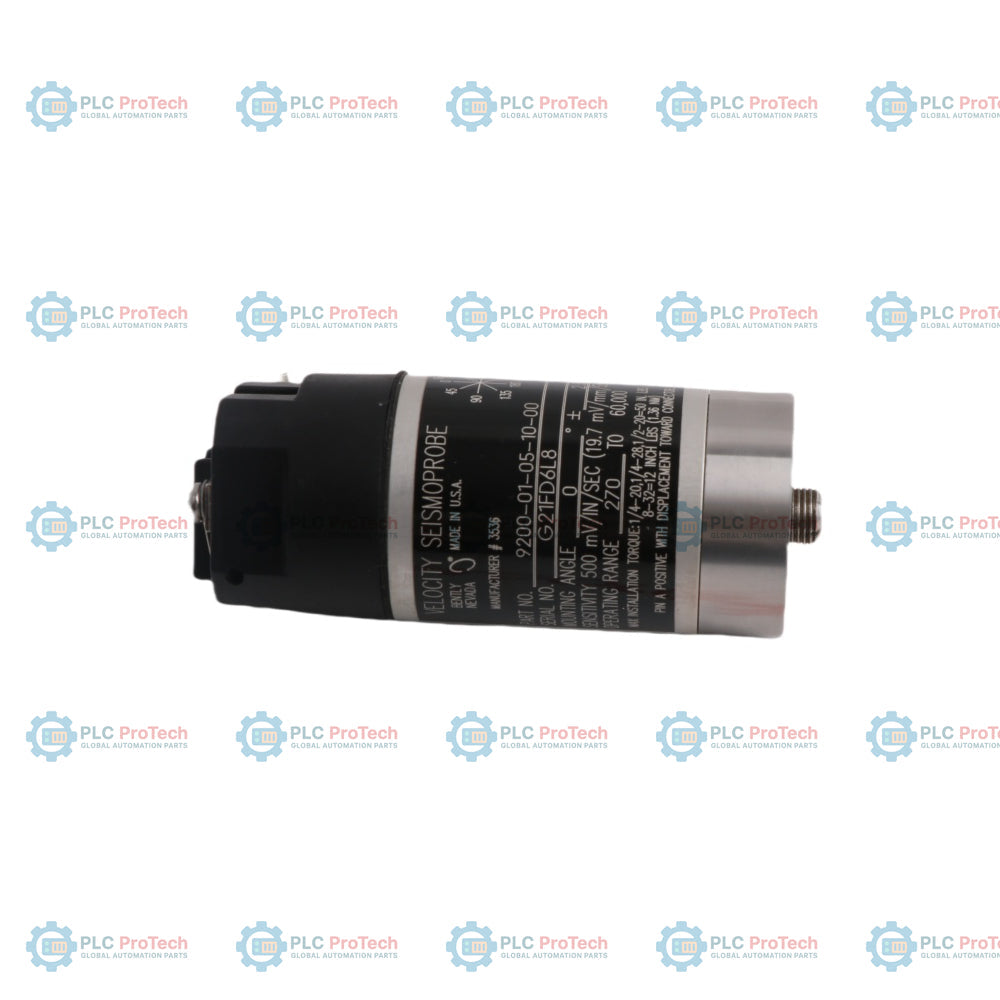

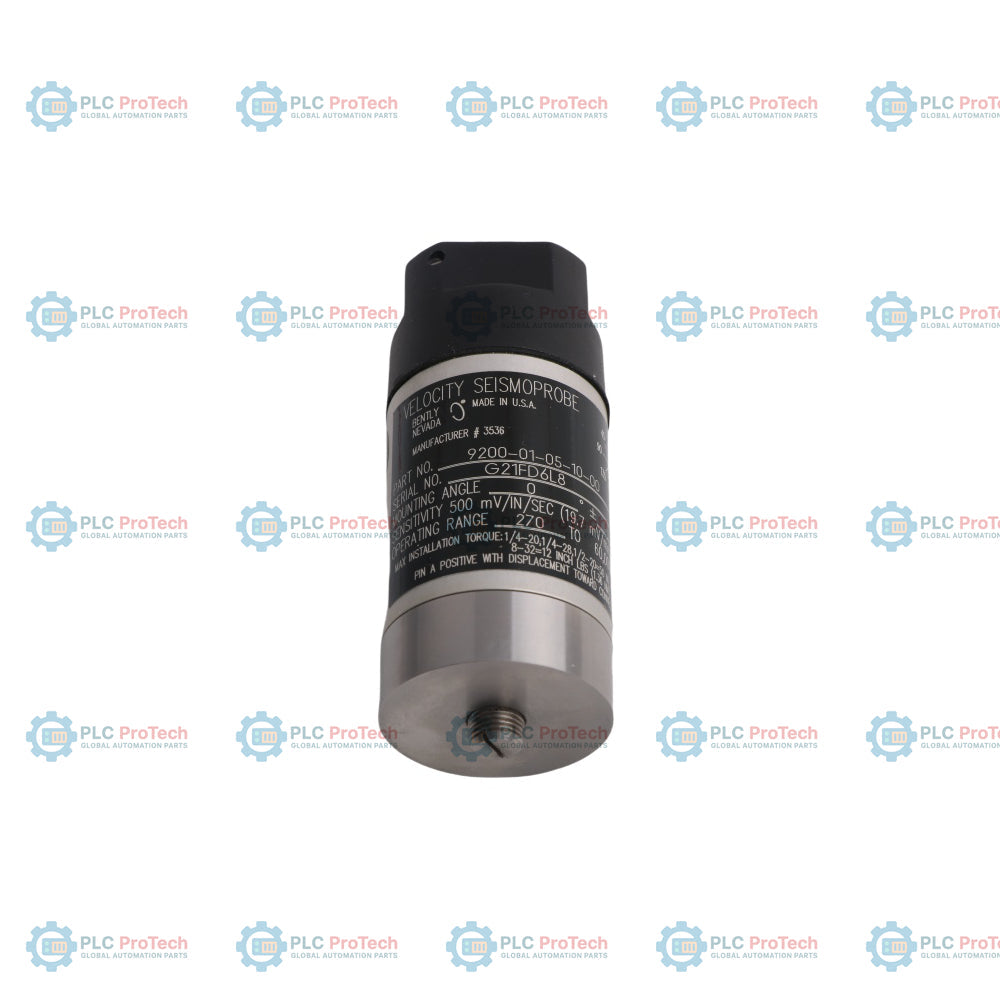

إن Bently Nevada 9200-01-05-10-00 هو محول ثنائي السلك ذي ملف متحرك، صُمم لتقييم اهتزاز المحمل أو الغلاف أو الهيكل المطلق بالنسبة إلى الفضاء الحر. وباستخدام تقنية الملف المتحرك الكهرديناميكية المتخصصة، يوفّر خرج هذا المستشعر إشارة جهد تتناسب طرديًا مع سرعة اهتزاز الغلاف الميكانيكي. ونظرًا إلى بنيته الميكانيكية الداخلية، فإنه أقل تعرضًا للتأثر بالصدمات الهيكلية الموضعية أو الإثارة الاندفاعية مقارنةً بالمستشعرات التقليدية ذات الحالة الصلبة، مما يجعله خيارًا ممتازًا لحماية الآلات الثقيلة المستمرة والتقييمات التشخيصية الميدانية. وبصفته جهازًا ذاتي التوليد، فإنه يعمل بالكامل دون دوائر طاقة إثارة خارجية. ويحدد رمز التكوين 9200-01-05-10-00 محولًا مُحسّنًا لمستويات التثبيت الأفقية (0 ±2.5 درجة) مع حد أدنى منخفض لتردد التشغيل يبلغ 4.5 هرتز، وموصل كتلة أطراف توصيل مدمج مثبتًا في الأعلى، ومسمار تثبيت ملولب دائري M10X1.
| رمز الخيار | معنى الاختيار | القيمة الفنية / التفاصيل |
|---|---|---|
| 9200 | طراز المحول الأساسي | محول سرعة زلزالي ثنائي السلك |
| 01 | زاوية التثبيت / الحد الأدنى للتردد | 0 ±2.5 درجة، 4.5 هرتز (270 دورة/دقيقة) |
| 05 | خيار الموصل | كتلة أطراف توصيل علوية التثبيت |
| 10 | خيار قاعدة التثبيت | قاعدة دائرية؛ مسمار M10X1 |
| 00 | خيار اعتماد الوكالة | لا تتطلب موافقات |
| المعلمة | قيمة المواصفة |
|---|---|
| الحساسية | 20 مللي فولت/مم/ثانية (500 مللي فولت/بوصة/ثانية) ±5% عند اتجاه المعايرة |
| الاستجابة الترددية | من 4.5 هرتز إلى 1000 هرتز (270 إلى 60,000 دورة/دقيقة)؛ +0، -3 ديسيبل نموذجي |
| نطاق التشغيل الديناميكي | إزاحة قصوى من القمة إلى القمة تبلغ 2.54 مم (0.100 بوصة) |
| نطاق السرعة | سماحية ±5% من 0.254 إلى 127 مم/ثانية (0.01 إلى 5.0 بوصة/ثانية) عند 100 هرتز |
| مقاومة الملف | 1.25 كيلوأوم ±5% |
| حث الملف المقفول | 125 ملي هنري، قيمة نموذجية |
| حمل اختبار المعايرة | 10 كيلوأوم بين الطرفين A وB |
| حمل اختبار المعايرة | تغير نموذجي قدره -0.02% لكل درجة مئوية (-0.011% لكل درجة فهرنهايت) |
| الحساسية المستعرضة | أقل من 10% كحد أقصى من سعة المحور الحساس عند 100 هرتز |
| مقاومة الصدمات | يتحمل تسارعًا أقصى يبلغ 50 g على المحور غير الحساس |
| نطاق درجة حرارة التشغيل | -29 درجة مئوية إلى +121 درجة مئوية (-20 درجة فهرنهايت إلى +250 درجة فهرنهايت) |
| نطاق الرطوبة النسبية | حتى 95%، في بيئات غير متكاثفة |
| أقصى ارتفاع للاستخدام | 2000 متر (6,561 قدمًا) فوق مستوى سطح البحر |
| تركيب الغلاف ومانع التسرب | جسم من الألومنيوم A204 المؤكسد؛ حشيات من النيوبرين |
| تصنيف عزم التركيب | 5.6 N-m (50 بوصة-رطل) أقصى حمل على مسمار التثبيت الملولب في القاعدة |
| الأبعاد الفيزيائية | ارتفاع إجمالي 102 مم، وقطر خارجي نموذجي 41 مم |
| الشركة المصنّعة | Bently Nevada (شركة تابعة لشركة Baker Hughes) |
| بلد المنشأ | الولايات المتحدة الأمريكية |
| وزن الشحن (محسوب) | 2.0 كجم |
| أبعاد العبوة (محسوبة) | 180 مم × 120 مم × 100 مم |
| تعيين الطرف | تعيين الوظيفة / الدائرة |
|---|---|
| الطرف A | خرج الإشارة الموجبة (يسجل قيمة موجبة بالنسبة إلى الطرف B عند تحرك الحركة باتجاه الموصل) |
| الطرف B | عودة الإشارة السالبة / المرجع المشترك |
اعزل جميع حلقات مراقبة الآلة المرتبطة ومعدات التحكم الميدانية، وأوقف تشغيلها بالكامل قبل إجراء أي تركيب أو استبدال للأجهزة. قد يؤدي العمل على الأنظمة الميدانية النشطة في المناطق الخطرة إلى حدوث مخاطر كهربائية أو التسبب في أعطال بحلقات التحكم أو تشغيل تسلسلات إيقاف غير مقصودة للآلة.
يجب على المهندسين الميدانيين الالتزام الصارم بالتسلسل الفني التالي أثناء النشر الميداني:
