الشركة المصنعة: Bently Nevada
رقم المنتج: 9200-03-05-10-00
Country of origin:الولايات المتحدة
نوع المنتج: محولات طاقة للسرعة
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 320ج
ميناء الشحن: شيامن
الضمان: 12 شهرًا

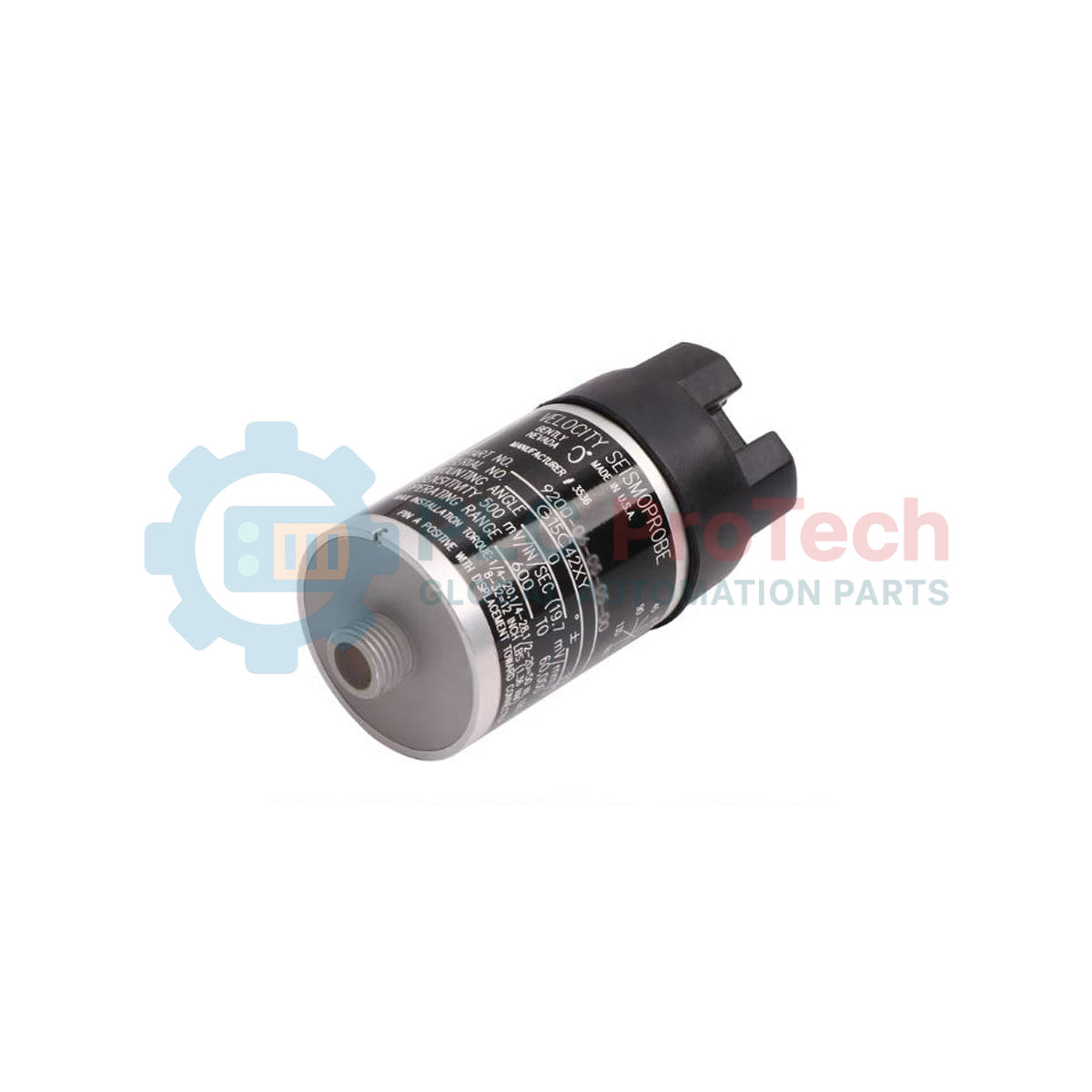

صُمم مستشعر السرعة ثنائي السلك ذاتي التوليد Bently Nevada 9200-03-05-10-00 لمراقبة اهتزاز الآلات باستمرار، ويحوّل اهتزاز الهيكل إلى إشارة كهربائية. صُمم هذا المحول ذو الملف المتحرك خصيصًا لتكوينات التركيب الرأسي، ويعمل بزاوية 90 درجة لتوفير قياسات عالية الدقة للاهتزاز الهيكلي المطلق في بيوت المحامل أو الهياكل أو الدعامات الهيكلية. وبفضل تصميمه السلبي، يعمل هذا المحول من دون طاقة خارجية، إذ يحوّل الحركة الفيزيائية مباشرةً إلى خرج جهد متناوب يتناسب مع سرعة الاهتزاز.
| المعلمة | قيمة المواصفة |
|---|---|
| الشركة المصنّعة | Bently Nevada |
| رقم الطراز | 9200-03-05-10-00 |
| نوع المحول | محول سرعة ذو ملف متحرك بسلكين |
| خيار زاوية التثبيت | 90 درجة زائد/ناقص 2.5 درجة (رأسي) |
| الحد الأدنى لتردد التشغيل | 4.5 هرتز (270 دورة/دقيقة) |
| خيار التوصيل | كتلة أطراف، تثبيت علوي (من دون كابل مرفق) |
| قاعدة التثبيت | قاعدة دائرية بمسمار ملولب M10x1 |
| اعتمادات الجهات المختصة | الخيار 00 (من دون اعتمادات للمناطق الخطرة) |
| وزن الشحن (محسوب) | 2.0 كجم |
يُبسّط خيار كتلة الأطراف المثبتة في الأعلى التوصيلات الميدانية دون الحاجة إلى كابلات موصلات مصبوبة مملوكة. احرص على توصيل القطبية بشكل صحيح للحفاظ على طور الإشارة بالنسبة إلى اتجاه اهتزاز الآلات.
| تسمية الطرف | تعيين الإشارات |
|---|---|
| A (+) | موجب الإشارة (الجانب المرتفع من الملف) |
| B (-) | سالب الإشارة (الجانب المنخفض من الملف / مشترك) |
| تأريض الدرع / الهيكل | إنهاء توصيل درع الكابل (لعزله عند هيكل المستشعر وتأريضه عند طرف جهاز المراقبة فقط) |
مسبار الزلازل Seismoprobe من سلسلة 9200 هو تصميم ميكانيكي قديم. ويحظى بتقدير كبير لأنه لا يتطلب حلقات طاقة خارجية، بخلاف مستشعرات سرعة بيزوكهربائية حديثة بالحالة الصلبة (مثل Bently Nevada 330500 Velomitor). إذا كنت تستبدل وحدة 9200، فيجب مطابقة خيار زاوية التثبيت بدقة. لا يمكن استبدال طراز رأسي "-03" (90 درجة) بطراز أفقي "-01" أو "-02"، لأن نظام التعليق الزنبركي الداخلي مضبوط ميكانيكيًا لمعادلة الجاذبية فقط عند اتجاه التشغيل المحدد.
حساسية المحور العرضي قيد معروف في محوّلات الملف المتحرك. لمنع التآكل المادي في موجّه الملف الداخلي وتجنب توليد إشارات زائفة، يجب ألا ينحرف المستشعر أكثر من زائد/ناقص 2.5 درجة عن المحور الرأسي. افحص أيضًا المجالات المغناطيسية القريبة؛ فنظرًا إلى أن 9200 يستخدم مغناطيسًا دائمًا داخليًا وملفًا متحركًا، يمكن للمجالات المغناطيسية عالية القدرة الصادرة عن المحركات الكبيرة المجاورة أن تحفّز ضوضاء مباشرة في مسار الإشارة.
عند توصيل الأسلاك بكتلة التوصيل، امنع الإجهاد الديناميكي على الأطراف بتركيب مشبك فعلي لتخفيف الشد على بُعد 100 مم من رأس المستشعر. يمنع ذلك إجهاد الأسلاك الناتج عن الاهتزاز الهيكلي المستمر. استخدم دائمًا كابلًا مجدولًا ومُدرعًا (عادةً من 18 AWG إلى 22 AWG)، وتأكد من أن الدرع عائم عند المستشعر ومؤرّض عند شاشة الحامل للحد من ضوضاء حلقات التأريض.
جهّز سطح التثبيت. يجب أن يكون مستويًا وناعمًا وخاليًا من الطلاء أو الصدأ أو الشوائب. يُوصى بخشونة سطح تبلغ 1.6 ميكرومتر (63 ميكروبوصة) أو أقل.
ضع مركّبًا معتمدًا لقفل القلاوظ على سنون المسمار M10x1. اربط المستشعر في فتحة التثبيت، وشدّه بعزم المواصفات المحددة من الشركة المصنّعة باستخدام مفتاح مسطح على السطوح السداسية المسطحة للهيكل (لا تشدّه يدويًا بلفّ رأس التوصيل).
تأكد من المحاذاة الرأسية باستخدام ميزان دقيق أو مقياس ميل. يجب أن يكون الانحراف عن الوضع الرأسي أقل من 2.5 درجة.
وصّل أسلاك الحقل بكتلة التوصيل. ثبّت الكابل باستخدام قناة مرنة محلية أو مشابك لتخفيف الشد، لمنع الإجهاد الميكانيكي على التوصيلات.
