الشركة المصنعة: Bently Nevada
رقم المنتج: 990-04-50-02-CN
Country of origin:الولايات المتحدة
نوع المنتج: مراقب الاهتزاز
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 53.3 مم × 73.9 مم × 100.1 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

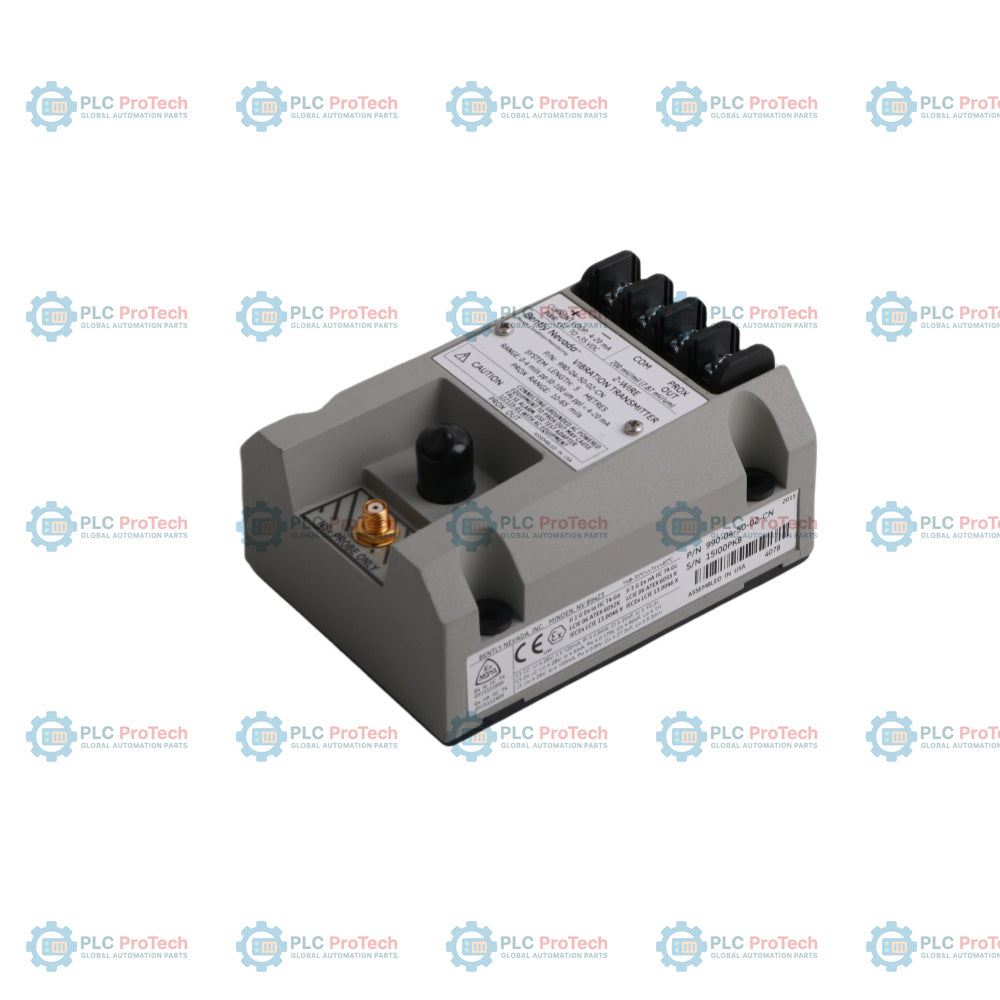

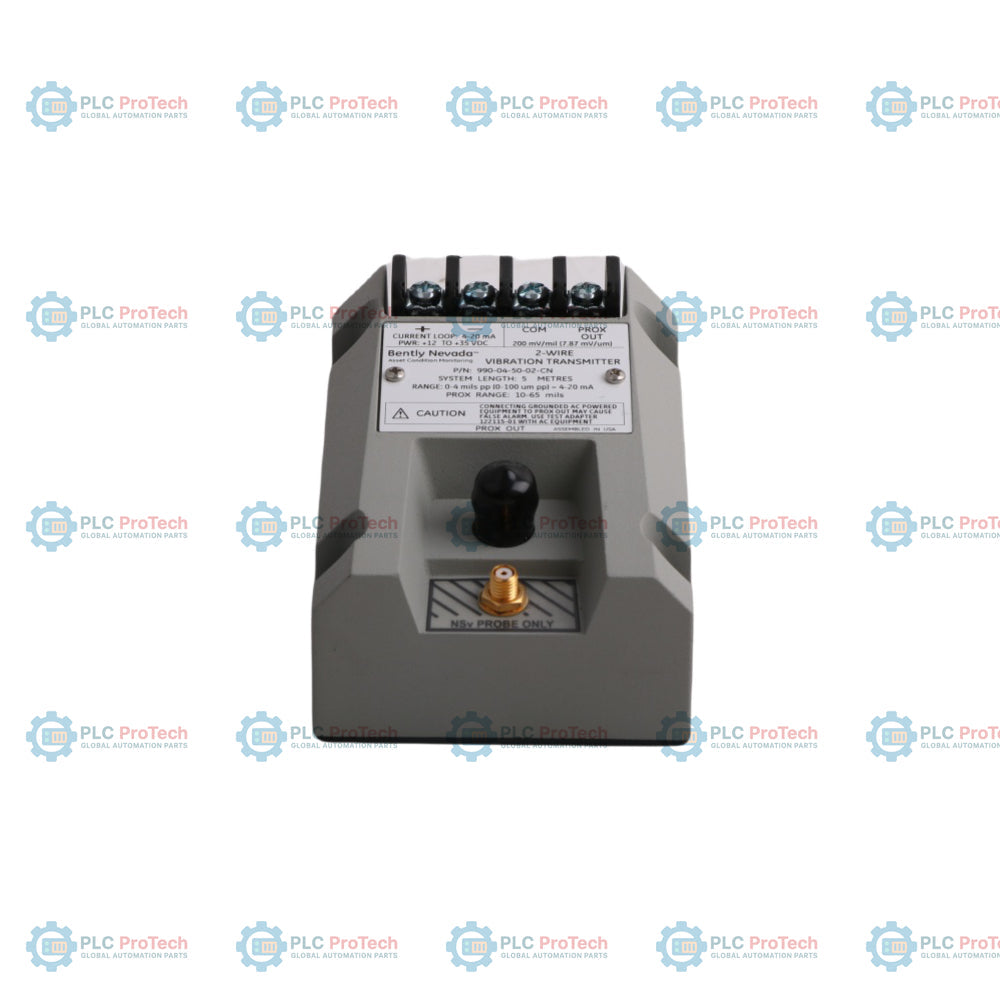

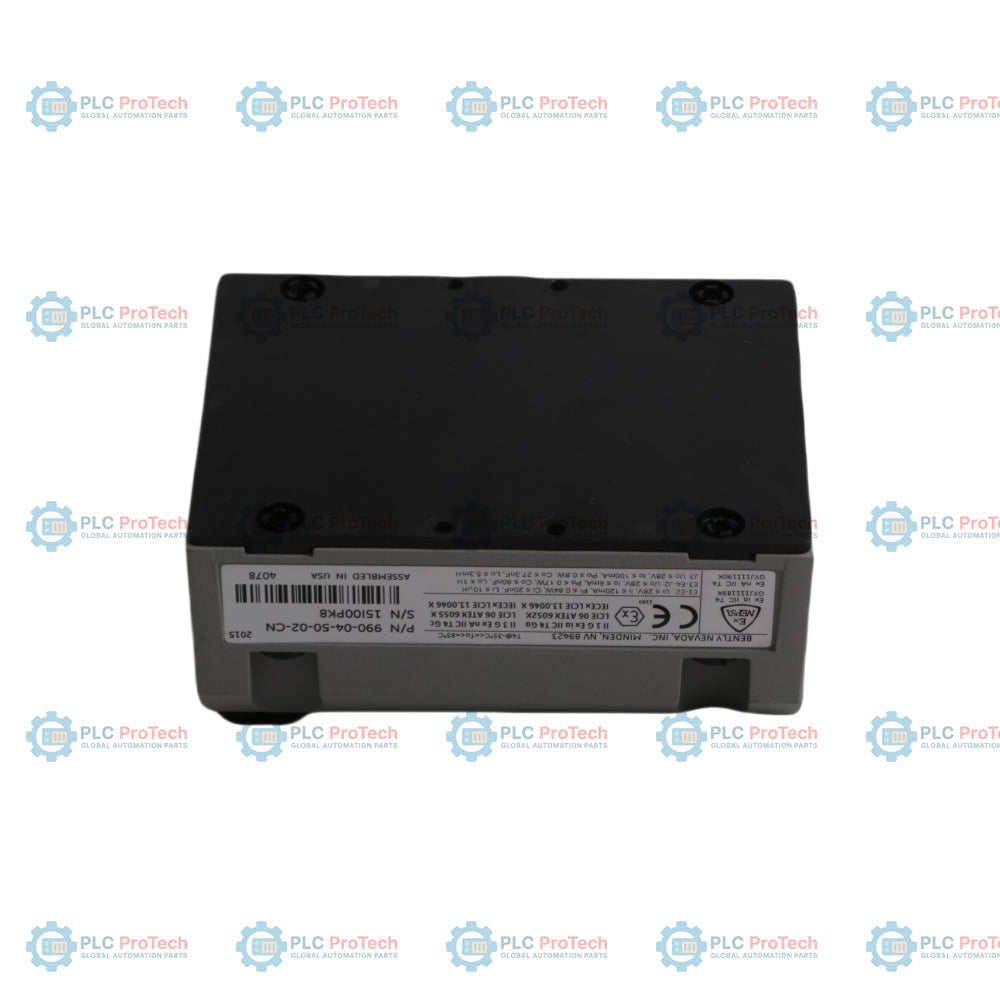

990-04-50-02-CN هو مرسل اهتزاز يعمل بحلقة طاقة مصمم لتحويل إشارات مسبار القرب إلى خرج قياسي من 4 إلى 20 مللي أمبير لأنظمة مراقبة الآلات. يُستخدم في تطبيقات المعدات الدوارة حيث يلزم تتبع الاهتزاز باستمرار دون نشر رف مراقبة الاهتزاز الكامل.
يُختار هذا التكوين عادةً عندما يُفضل التركيب المثبت على الحاجز على التثبيت على سكة DIN. في تصميم اللوحات العملي، يكون هذا هو الحال غالبًا عندما يرغب المهندسون في تثبيت المرسل مباشرة على جدار الغلاف لتحسين الاستقرار الميكانيكي أو تبسيط تخطيط الأسلاك.
الجهاز مخصص للاستخدام مع نظام مسبار القرب 3300 NSv ويدعم طول نظام 5.0 أمتار. هذا يجعله مناسبًا لتركيبات الآلات الدوارة المدمجة إلى متوسطة الحجم مثل الضواغط والمضخات ومجموعات المراوح حيث يظل توجيه المسبار قصيرًا ومتحكمًا فيه نسبيًا.
من منظور هندسة الميدان، يُستخدم هذا الإصدار غالبًا عندما تكون صلابة التركيب وتخطيط اللوحة المباشر أولوية على مرونة التثبيت المعياري.
| نوع المعدات | الدور العملي |
|---|---|
| الضواغط الطرد المركزي | مراقبة اهتزاز العمود |
| المضخات الصناعية | تتبع حالة المحامل |
| المراوح والمنافيخ | كشف عدم التوازن |
| حزم منصات OEM | إدخال الحماية المدمج |
| أنظمة العمليات المساعدة | إدخال إنذار قائم على PLC |
| المعدات الدوارة العامة | تتبع الاهتزاز المستمر |
| القطاع | معنى الرمز |
|---|---|
| النموذج | مرسل الاهتزاز 990 |
| خيار المدى الكامل | 04 = 0–4 ميلز pp (0–100 ميكرومتر pp) |
| خيار طول النظام | 50 = 5.0 أمتار (16.4 قدم) |
| خيار التثبيت | 02 = براغي الحاجز |
| خيار الوكالة | متغير تكوين CN |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل (المرسل) | -35 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة التخزين (المرسل) | -52 درجة مئوية إلى +100 درجة مئوية |
| درجة حرارة التشغيل (المسبار) | -52 درجة مئوية إلى +177 درجة مئوية |
| درجة حرارة التخزين (المسبار) | -52 درجة مئوية إلى +177 درجة مئوية |
| الرطوبة النسبية | تكثيف 100%، غير مغمور |
| البند | المواصفات |
|---|---|
| رقم القطعة | 990-04-50-02-CN |
| الشركة المصنعة | Bently Nevada |
| نوع المنتج | جهاز إرسال اهتزاز بسلكين |
| الحد الأدنى لحجم الهدف | 9.5 مم (0.375 بوصة) |
| الأبعاد (الارتفاع × العرض × العمق) | 53.3 مم × 73.9 مم × 100.1 مم |
| ارتفاع الجسم (بدون مشبك DIN) | 42.6 مم |
| مسافة فتحات التثبيت | 63.5 مم × 69.9 مم |
| قطر فتحة التثبيت | 5.8 مم |
| وزن جهاز الإرسال | 0.43 كجم |
| الوزن الكلي للنظام | 0.82 كجم |
| الواجهة | الوظيفة |
|---|---|
| مدخل المجس | اتصال مجس القرب 3300 NSv |
| إخراج 4–20 مللي أمبير | إشارة الاهتزاز إلى نظام PLC/DCS |
| مدخل الطاقة | مزود طاقة تيار مستمر يعمل بحلقة |
| PROX OUT | إخراج تشخيص الاهتزاز الخام |
| COM | مرجع الإشارة |
يغير التثبيت على الحاجز السلوك الميكانيكي للتركيب مقارنة بإصدارات سكة DIN. في العمل الحقيقي على اللوحات، عادةً ما يُثبت هذا النموذج مباشرة على جدار الغلاف لتقليل الحركة وتحسين مقاومة الشد على الأسلاك.
يجب تخطيط توجيه الكابلات لتجنب المسارات الطويلة المتوازية مع كابلات تغذية المحرك أو مخرجات العاكس. هذا مهم بشكل خاص في حزم الضواغط والمضخات حيث يمكن للضوضاء الكهرومغناطيسية تشويه إشارات المجس منخفضة المستوى.
قبل بدء تشغيل النظام، يجب التحقق بعناية من محاذاة فجوة المجس. بعد التشغيل، اترك إشارة الحلقة تستقر تحت ظروف آلة ثابتة قبل تفعيل منطق الإنذار في نظام التحكم.
عادةً ما يُستخدم PROX OUT أثناء التشغيل الأولي أو استكشاف الأخطاء بدلاً من التشغيل المستمر.
لماذا تختار التثبيت على الحاجز لهذا الإصدار؟
يوفر نقطة تثبيت ميكانيكية ثابتة مباشرة على جدار الغلاف.
هل هو متوافق مع أنظمة PLC؟
نعم، يخرج إشارة قياسية 4–20 مللي أمبير لمداخل PLC أو DCS.
ما نظام المجس الذي يتطلبه؟
تم تصميمه لمجسات القرب Bently Nevada 3300 NSv.
هل هذا نظام تشخيص كامل؟
لا، هو مخصص لتتبع الاهتزاز ومنطق الحماية الأساسي.
ما وظيفة PROX OUT؟
يوفر إخراج إشارة اهتزاز خام لأدوات القياس التشخيصية.
ماذا يحدث إذا فشل المجس؟
ينخفض الإخراج إلى حالة خطأ تيار منخفض.
أين يُستخدم عادةً؟
على الضواغط والمضخات والمراوح وغيرها من الآلات الدوارة.
هل يتطلب تكييف إشارة خارجي؟
لا، التكييف مدمج بالكامل في جهاز الإرسال.
هل هو مناسب للمعدات المثبتة على قاعدة انزلاقية؟
نعم، خاصة حيث يُفضل التثبيت في غلاف صلب.
هل يمكنه العمل في بيئات رطبة؟
نعم، تم تصميمه للرطوبة العالية وظروف التكثيف.
