الشركة المصنعة: Bently Nevada
رقم المنتج: 990-05-70-02-00
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الاهتزاز
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 820ج
Dimensions: 7.4 سم × 4.6 سم × 10 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

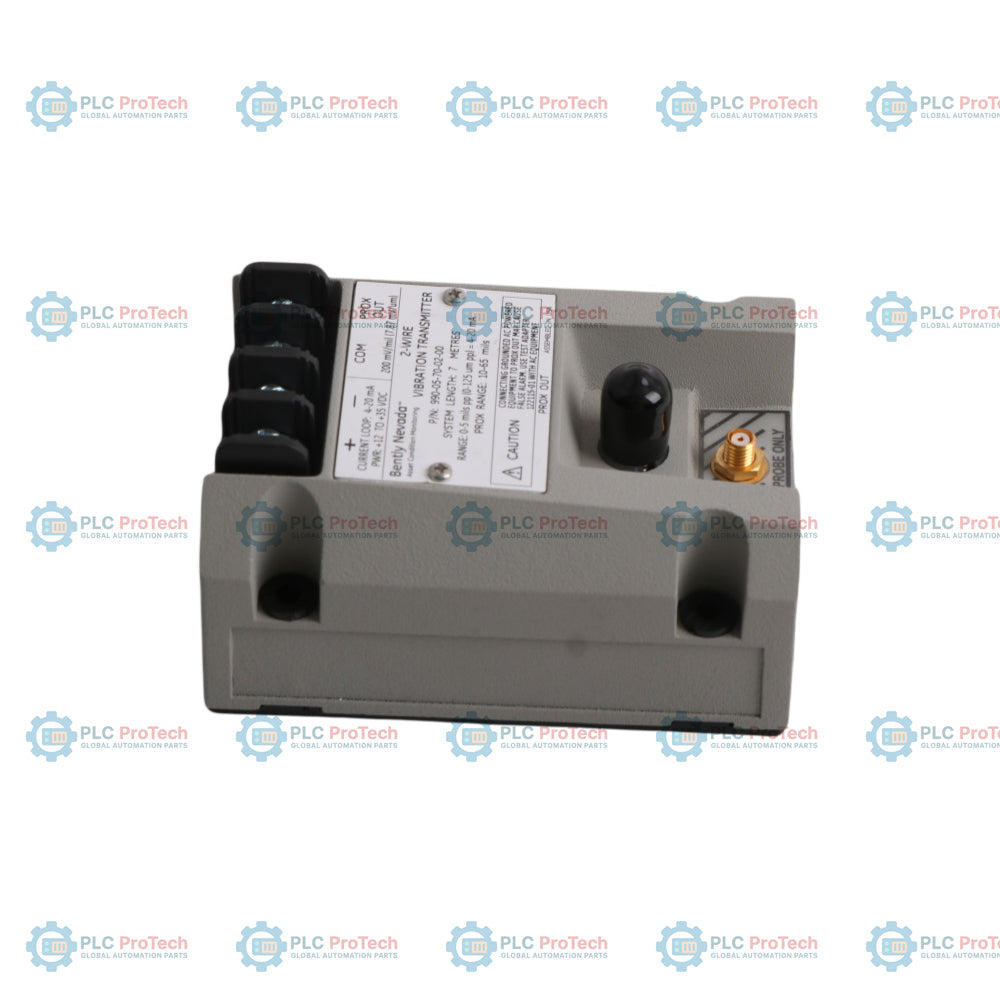

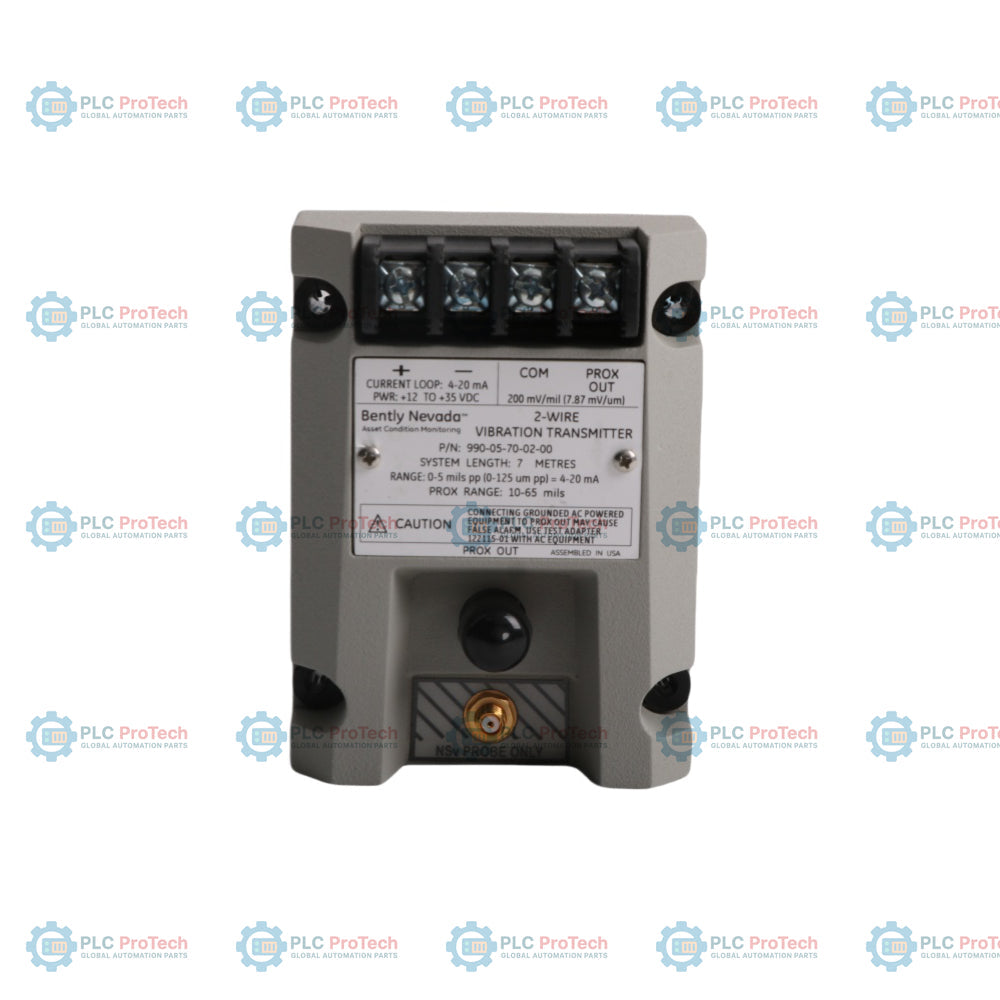

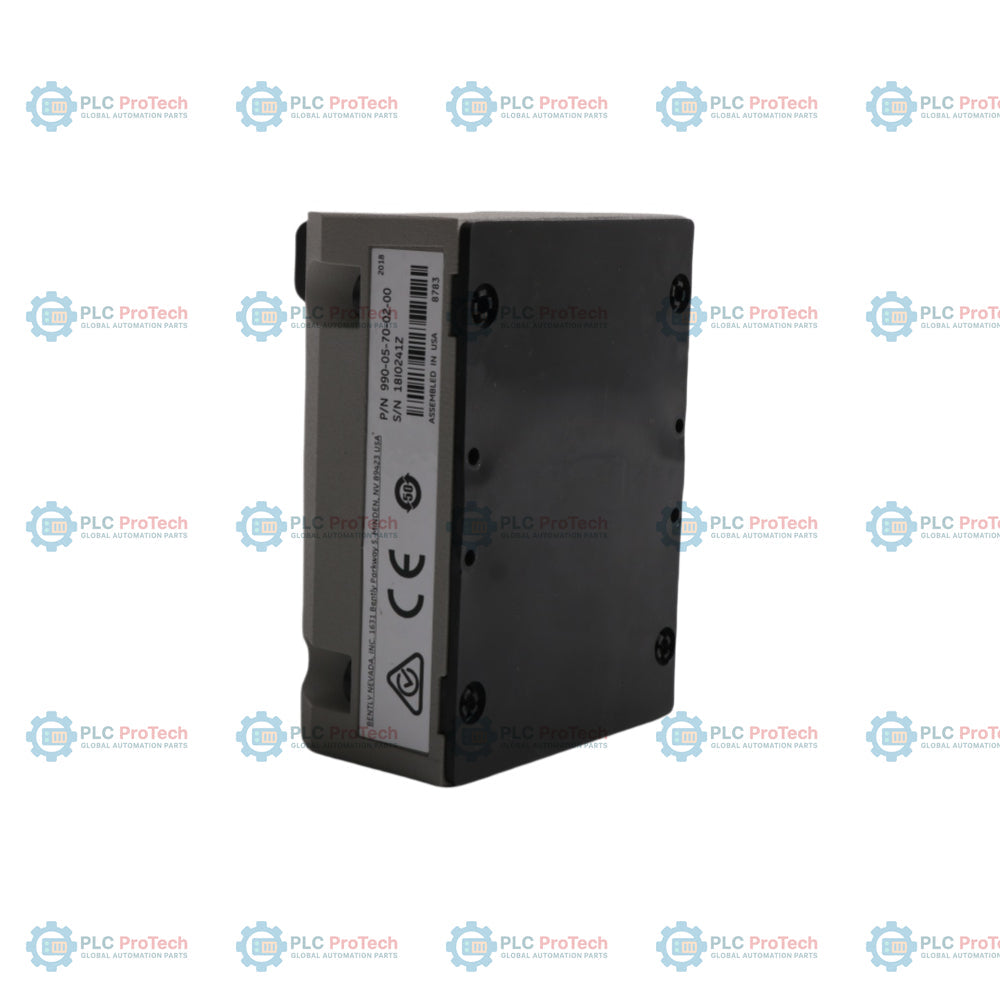

جهاز Bently Nevada 990-05-70-02-00 هو جهاز إرسال اهتزاز 990 ثنائي الأسلاك، يعمل بالطاقة عبر الحلقة، ومصمم لمعالجة الإشارات من مجسات التقارب وتحويلها إلى حلقة تيار صناعية قياسية من 4 إلى 20 مللي أمبير. يتصل الجهاز مباشرةً بـمسبار التقارب 3300 NSv وكابل التمديد المطابق له لمراقبة سعة الاهتزاز من ذروة إلى ذروة. يوفّر جهاز الإرسال هذا حلًا مصممًا لأنظمة التحكم في الآلات التي تتطلب إنذارًا وحماية ومنطق تحكم محليًا على مستوى التحكم. ويعمل كوحدة مستشعر Proximitor مدمجة، مما يحسّن معالجة الإشارة للمعدات الصناعية المدمجة.
| رمز اللاحقة | نوع الخيار | وصف الحقل |
|---|---|---|
| 990 | الطراز الأساسي | جهاز إرسال الاهتزاز 990 |
| -05 | A: خيار النطاق الكامل | 0-5 ميلات ذروة إلى ذروة (0-125 ميكرومتر ذروة إلى ذروة) |
| -70 | B: خيار طول النظام | 7.0 أمتار (23.0 قدمًا) |
| -02 | C: خيار التركيب | براغي الحاجز |
| -00 | D: خيار اعتماد الوكالة | غير مطلوب |
| الفئة | المعلمة | المواصفة |
|---|---|---|
| الهوية | الشركة المصنّعة | Bently Nevada |
| الطراز | 990-05-70-02-00 | |
| كهربائي | الدخل | مسبار تقارب 3300 NSv واحد غير تلامسي وكابل تمديد |
| متطلبات الطاقة | دخل من +12 إلى +35 فولت تيار مستمر عند طرف جهاز الإرسال | |
| مخرج الإشارة | 4 إلى 20 ملي أمبير تيار مستمر عبر نطاق القياس الكامل المحدد (تهيئة بسلكين) | |
| دقة حلقة 4 إلى 20 مللي أمبير | ضمن +/-1.5% عبر نطاق القياس الكامل المحدد مع مقاومة قدرها 250 أوم | |
| الحد الأقصى لمقاومة الحلقة | 1,000 أوم، بما في ذلك الكابل، عند 35 فولت تيار مستمر | |
| تحديد التيار | 23 مللي أمبير نموذجي | |
| الصفر والامتداد | ضبطات خارجية غير متفاعلة | |
| حالة NOT OK/تعطيل الإشارة | مخرج الإشارة < 3.6 مللي أمبير خلال 100 ميكروثانية من حدوث العطل؛ ويعود خلال 2-3 ثوانٍ | |
| تأخير التشغيل | مخرج الإشارة < 3.6 مللي أمبير لمدة 2 إلى 3 ثوانٍ بعد تطبيق الطاقة | |
| الأداء الديناميكي | النطاق الخطي لـ Prox Out | 1.4 مم (55 ميل)، يبدأ تقريبًا عند 0.25 مم (10 ميل) من الهدف |
| عامل مقياس Prox Out | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) +/-6.5% نموذجي | |
| الاستقرار الحراري | يبقى عامل القياس ضمن +/-10% من 7.87 مللي فولت/ميكرومتر من 0 درجة مئوية إلى +70 درجة مئوية | |
| الاستجابة الترددية | من 5 هرتز إلى 6,000 هرتز +0، -3 ديسيبل | |
| الحد الأدنى لحجم الهدف | قطر 9.5 مم (0.375 بوصة) | |
| بيئية | درجة حرارة تشغيل جهاز الإرسال | -35 درجة مئوية إلى +85 درجة مئوية (-31 درجة فهرنهايت إلى +185 درجة فهرنهايت) |
| درجة حرارة تخزين جهاز الإرسال | -52 درجة مئوية إلى +100 درجة مئوية (-62 درجة فهرنهايت إلى +212 درجة فهرنهايت) | |
| درجة حرارة تشغيل/تخزين المسبار | -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت) | |
| الرطوبة النسبية | تكاثف بنسبة 100%، غير مغمور (مع حماية الموصل المحوري) | |
| ميكانيكي | مادة طرف محول الطاقة | كبريتيد البولي فينيلين (PPS) |
| مادة غلاف محول الطاقة | فولاذ مقاوم للصدأ AISI 303 أو 304 (SST) | |
| نوع كابل المسبار | محوري 75 أوم، معزول ببولي فلوروإيثيلين بروبيلين (FEP) | |
| وزن جهاز الإرسال | 0.43 كجم (0.9 رطل) | |
| الوزن الإجمالي للنظام | 0.82 كجم (1.8 رطل نموذجي) |
| الواجهة / الطرف | الوظيفة |
|---|---|
| أطراف جهاز الإرسال | مدخل طاقة الحلقة بجهد +12 إلى +35 فولت تيار مستمر ومخرج إشارة 4-20 ملي أمبير |
| طرف PROX OUT | إشارة محول طاقة ديناميكي غير معزولة للتوصيلات التشخيصية المحلية |
| طرف COM | نقطة مرجعية مشتركة للتحقق من الإشارة |
| موصل محوري | توصيل BNC لمراقبة الاهتزاز الديناميكي وجهد الفجوة (مسافة قصوى 3 أمتار) |
| طرف إدخال الاختبار | نقطة حقن الإشارة للتحقق من استجابة الحلقة باستخدام مولد وظائف |
يجب ضبط الفجوة الفعلية بين مسبار القرب وسطح الهدف بحيث تتراوح بين 0.5 و1.75 مم (20 و55 ميل). ويضمن ذلك بقاء الهدف ضمن نطاق القياس الخطي لجهاز الإرسال أثناء تشغيل الآلة.
لا تتجاوز أطوال تعشيق القلاوظ القصوى أثناء التركيب لتجنب انحشار المكونات. بالنسبة إلى القلاوظ 1/4-28، يبلغ الحد 0.375 بوصة؛ وبالنسبة إلى القلاوظ M8x1، يبلغ الحد 12 مم. لا تغطي Bently Nevada استبدالات المجسات المتضررة بسبب تعشيق القلاوظ المفرط ضمن الضمان.
تستخدم الوحدة هيكلًا مصبوبًا مناسبًا للرطوبة المتكثفة بنسبة تصل إلى 100%. وللحفاظ على سلامة الحلقة، يجب حماية جميع الموصلات المحورية من دخول الرطوبة المباشر باستخدام أغطية إحكام أو حاويات مناسبة.
موصل PROX OUT المحوري غير معزول عن دائرة حلقة 4 إلى 20 ملي أمبير. وعلى الرغم من توافقه مع معدات الاختبار المحمولة غير المؤرضة، يجب استخدام محول اختبار 122115-01 أو 990/991 عند التوصيل بمعدات اختبار مؤرضة تعمل بالتيار المتردد، مثل راسمات الذبذبات، لعزل الحلقات والحفاظ على سلامة النظام.
ما القيود التي تفرضها أجهزة إرسال الاهتزاز مقارنةً بأجهزة مراقبة حماية الآلات القياسية؟
توفر أجهزة الإرسال بيانات اتجاه من قمة إلى قمة فقط، ولا يمكنها التقاط أشكال الموجات الديناميكية أثناء حدوث إنذار. ولا تدعم تتبع الطور، أو إنذارات الفجوة، أو تعطيل قناة «سليم» المؤقت، أو تجاوز الخطر، أو مضاعفة الفصل، كما لا يمكنها الاتصال بمنصات التشخيص على مستوى المصنع مثل System 1.
كيف تدير دائرة «غير سليم» توصيلات المستشعر المرتخية؟
إذا ارتخى اتصال المسبار أو تعطل، يخفض جهاز الإرسال خرج الحلقة إلى أقل من 3.6 ملي أمبير خلال 100 ميكروثانية. وبمجرد تأمين الاتصال، ينتظر جهاز الإرسال من ثانيتين إلى 3 ثوانٍ قبل استعادة إشارة الخرج القياسية.
ما حجم الهدف المطلوب لكي يحقق جهاز الإرسال مواصفة الدقة؟
يجب ألا يقل قطر الهدف عن 9.5 مم (0.375 بوصة)، وأن يكون مصنوعًا من فولاذ AISI 4140 للحفاظ على معامل القياس المُعاير.
