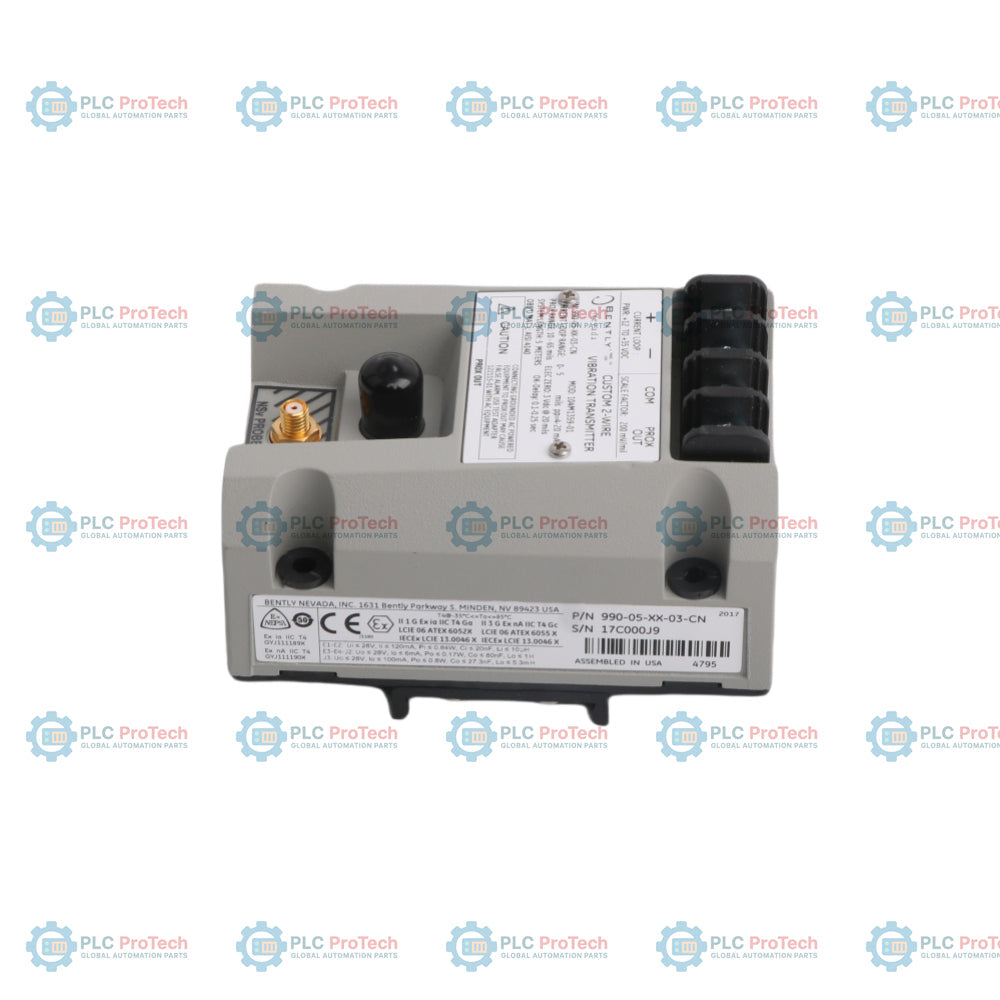

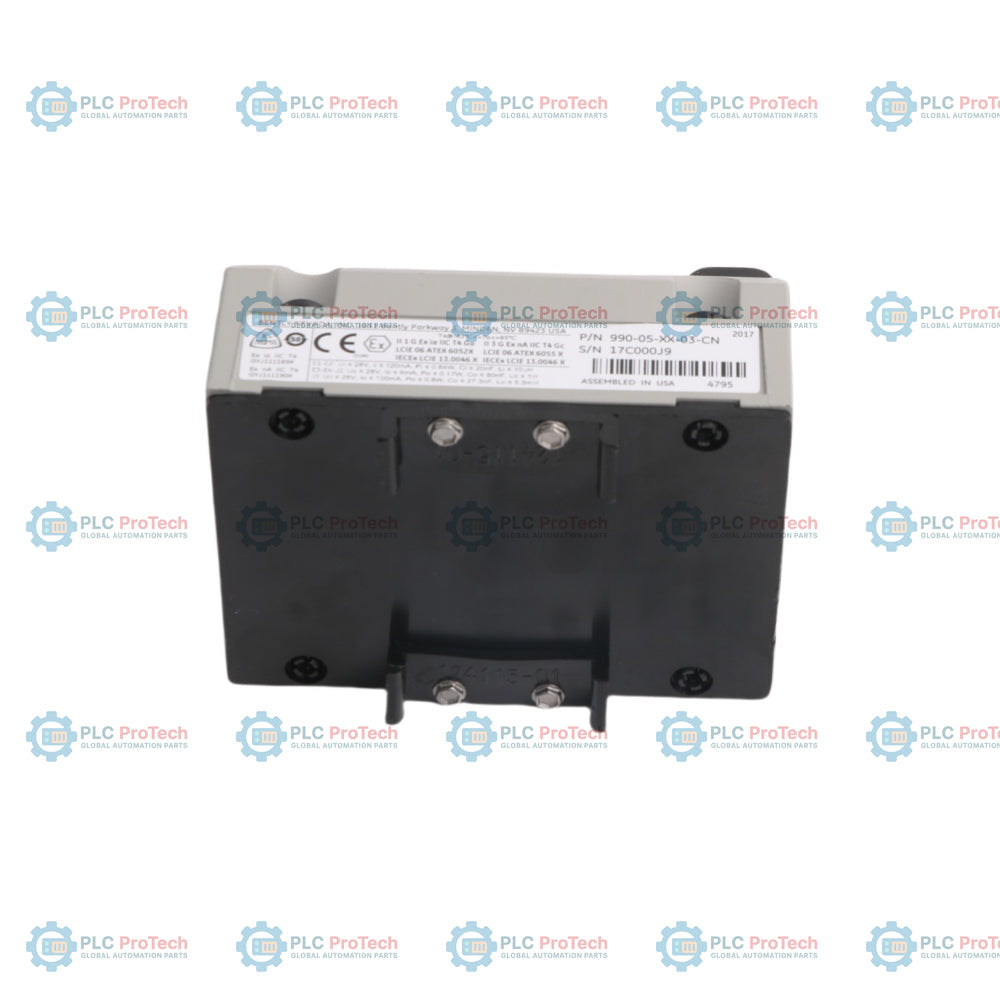

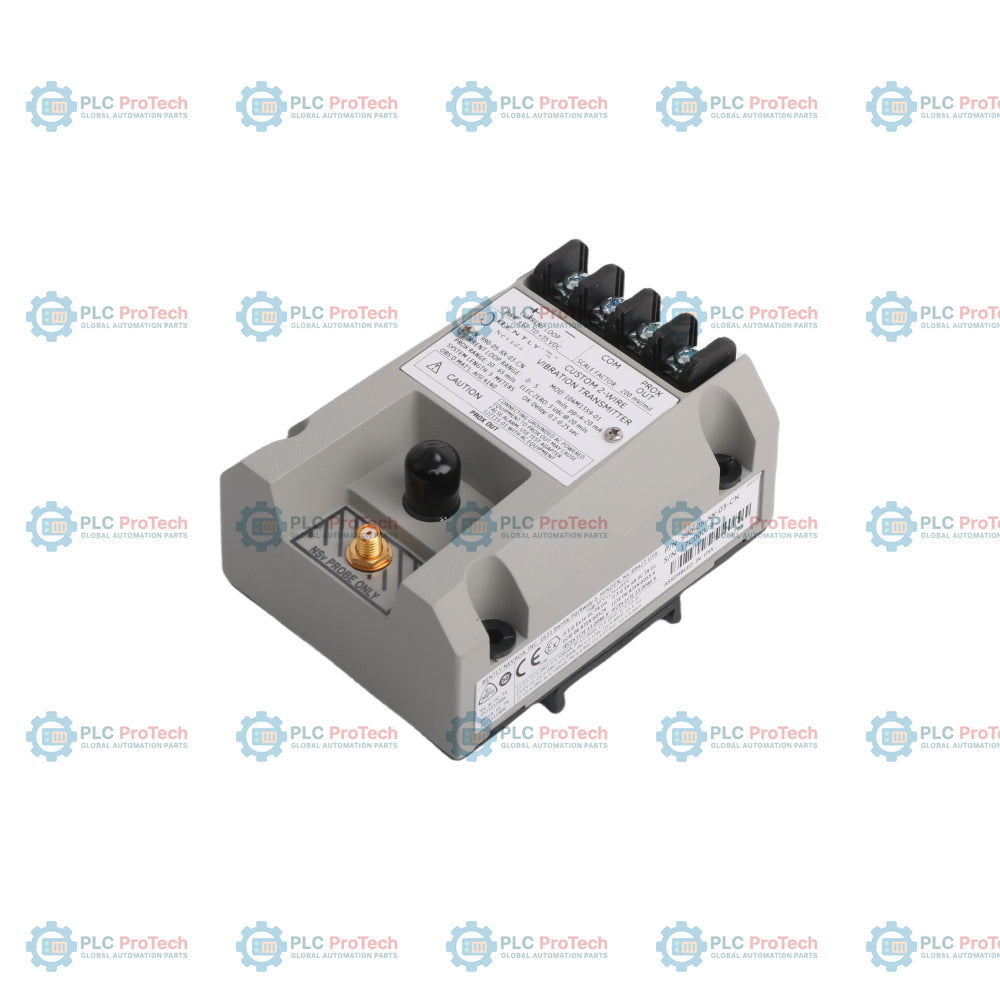

Bently Nevada 990-05-XX-03-CN 104M6732-01 مرسل اهتزاز

الوصف

إن Bently Nevada 990-05-XX-03-CN (رقم الجزء الداخلي: 104M6732-01) هو مرسل اهتزاز بسلكين عالي الدقة، يعمل بالطاقة عبر الحلقة، ومصمم لتوفير حماية مستمرة ومستقلة لأصول الآلات. تدمج هذه الأداة الصناعية المتينة ميدانيًا وظائف مكيف ومستقبل إشارة مستشعر القرب ومرسل في كتلة دارة موحدة واحدة، فتحول مدخلات مسبار القرب الخام غير التلامسي مباشرةً إلى خرج حلقة تيار تناظرية قياسية صناعيًا بقدرة 4-20 mA، متناسب مع اهتزاز العمود الكلي. يقبل 990-05-XX-03-CN 104M6732-01 إشارات كهربائية ديناميكية من مجموعة قياسية من مجسات القرب ويعالج الإزاحة الخام من قمة إلى قمة، موفرًا تدفق تيار خطيًا فوريًا إلى وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، أو أنظمة التحكم الموزعة (DCSs)، أو منصات SCADA المحلية. وقد صُمم خصيصًا لمراعاة منصات الآلات محدودة المساحة والحرجة من ناحية السلامة، ويتصل بحلقات القياس الخارجية دون الحاجة إلى هيكل مستشعر Proximitor وسيط. ويتميز بتكامل طرفي فعلي يدعم حلقة خرج تيار بقدرة 4-20 mA، ونقاط خرج جهد ديناميكية منفصلة لمحللات الاهتزاز المحمولة، وإصدارات اعتماد خاصة للأجهزة مخصصة لأسواق التحكم المحلية.

الميزات

• تصميم مرسل مدمج بسلكين يوفر مسار خرج تيار تناسبي مباشرًا بقدرة 4-20 mA دون مكيفات إشارة وسيطة.
• توفير طرف خرج جهد ديناميكي يرسل أشكال موجية خامًا للقرب في الوقت الفعلي مباشرةً إلى أجهزة التحليل الميدانية.
• عزل كهربائي متين وتغليف بالحالة الصلبة للقضاء على تداخل الضوضاء الكهربائية داخل حاويات الآلات الضيقة.
• تكامل سلس مع أنظمة المضيف، مع اتصال مباشر بأي واجهة تحكم تحتوي على كتل إدخال تيار تناظرية قياسية.
• مصمم للتتبع عالي الموثوقية للاهتزاز عبر أغلفة المحامل ذات الأغشية السائلة الرقيقة وتجميعات الأعمدة الدوارة.

التطبيقات

• التتبع المستمر للاهتزاز الشعاعي وإزاحة الغلاف في ضواغط الهواء والغازات المعالجة الطاردة المركزية.
• دوائر سلامة الآلات الحيوية في المراوح الصناعية عالية السرعة، ومضخات التبريد، ومنافخ مناولة السوائل.
• الموازنة المستقلة ومراقبة الصيانة التنبئية عبر توربينات توليد الطاقة الصغيرة.

معلومات الطلب

المواصفات الفنية

التوصيلات/الواجهات

إرشادات التركيب

• تركيب الهيكل على السطح: ثبّت كتلة المُرسِل بإحكام على لوحة أجهزة نظيفة وغير مطلية ومعزولة عن الاهتزاز داخل حاوية كهربائية. تحقق من محاذاة التخطيط المادي بشكل صحيح لمنع الإجهاد الهيكلي الداخلي.
• توصيل مسبار القرب: وجّه سلك التوصيل المحوري للمحوّل الأساسي للقرب مباشرةً إلى كتلة قناة طرف الدخل المخصصة. أبقِ أسلاك الإشارة الداخلية منفصلة عن أي مجاري كهربائية لمحركات الجهد العالي.
• التحقق من قدرة الحلقة: افحص معلمات مقاومة الحلقة الكلية وتصنيفات قدرة دخل المصدر قبل تنشيط خطوط شبكة التيار 4-20 mA، لتجنب إجهاد المكونات بصورة غير متوقعة.
• حماية الأطراف الديناميكية: تأكد من إحكام إغلاق أغطية أطراف خرج الجهد الديناميكي بالكامل عند عدم توصيلها بأجهزة القياس المحمولة المحلية، لحماية نقاط التلامس التشخيصية من الرطوبة والغبار.
