الشركة المصنعة: Bently Nevada
رقم المنتج: 990-10-50-01-05
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الاهتزاز 990
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 440ج
Dimensions: 10 سم × 7.5 سم × 5.2 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

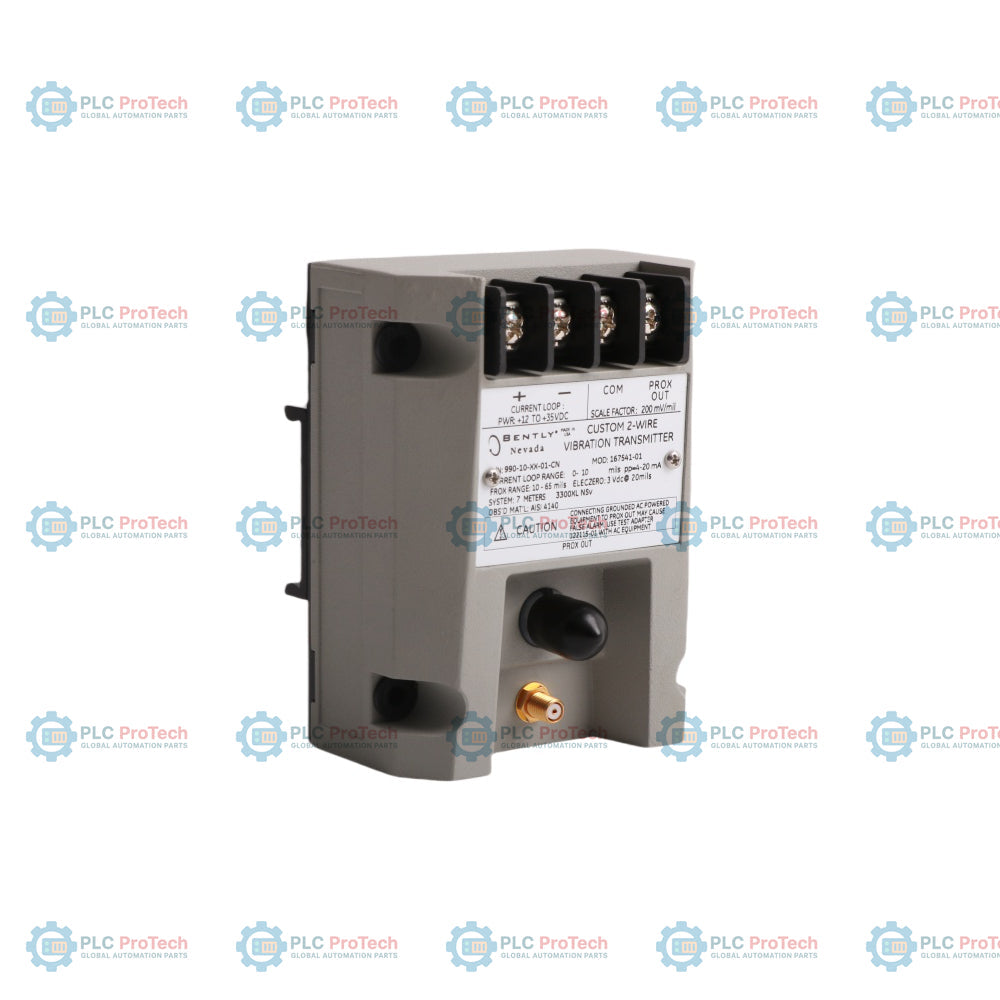

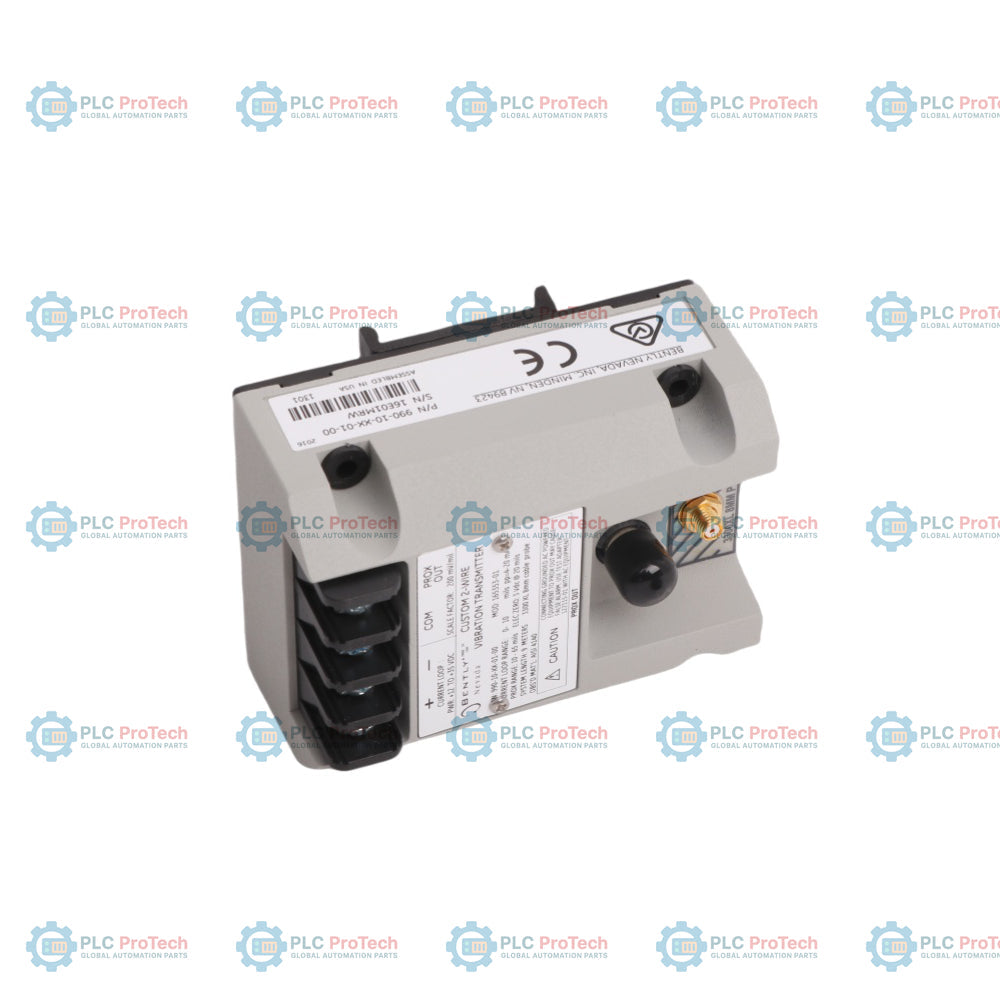

يعد 990-10-50-01-05 مرسل اهتزاز يعمل بسلكين ويُغذى من الحلقة مصممًا لتوفير إشارة اهتزاز متناسبة من 4 إلى 20 مللي أمبير مباشرة إلى نظام تحكم الآلات. يدمج هذا مرسل الاهتزاز 990 مستشعر Proximitor في وحدة واحدة، ويقبل إدخال من مسبار تقارب 3300 NSv وكابل التمديد المطابق له. يقوم بتحويل إشارة المحول إلى وحدات هندسية مناسبة لسعة الاهتزاز ذروة إلى ذروة، مما يتيح حماية فعالة من حيث التكلفة للآلات مع التنبيه والمنطق وتتبع الاهتزاز العام دون الحاجة إلى وحدة مستشعر تقارب خارجية.
990: مرسل الاهتزاز
10: 0-10 ميلز ذروة إلى ذروة (0-250 ميكرومتر ذروة إلى ذروة) خيار النطاق الكامل
50: طول النظام 5.0 أمتار (16.4 قدم) خيار الطول

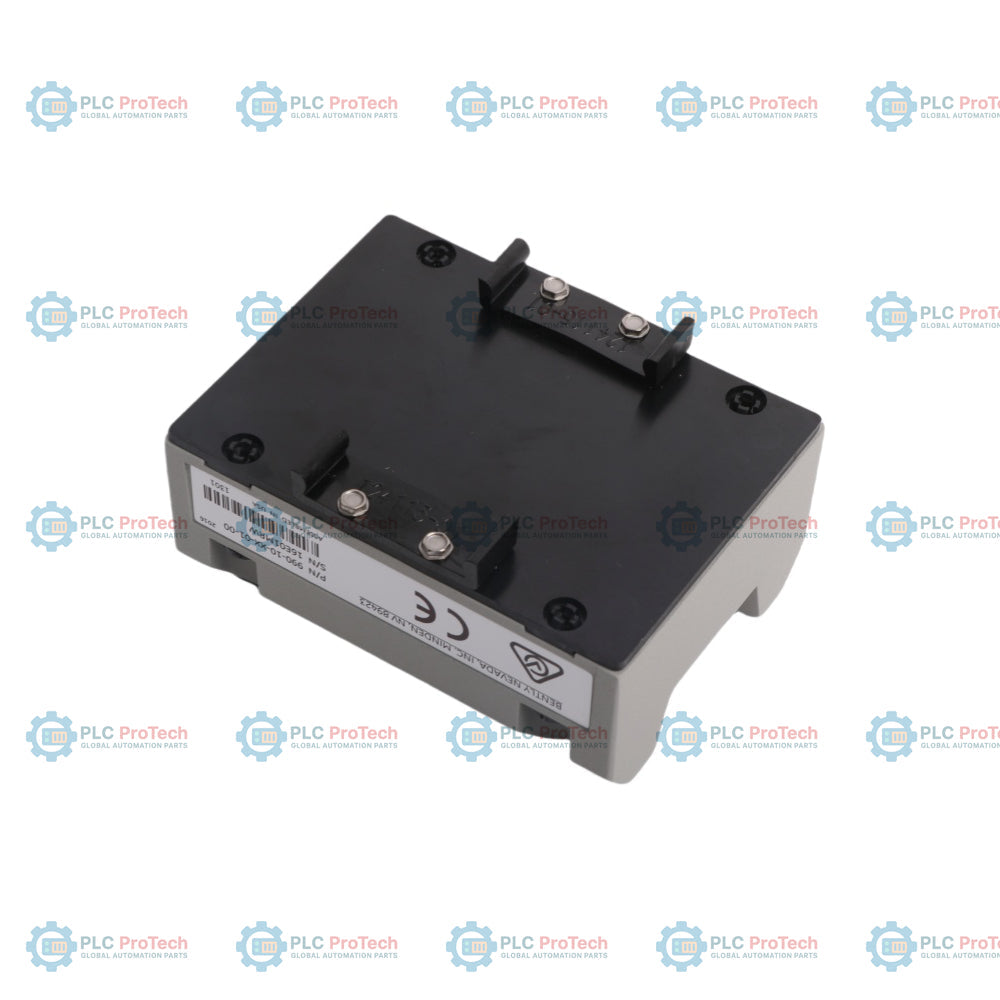

01: مشابك سكة DIN بقطر 35 مم خيار التثبيت
05: CSA القسم 2، ATEX المنطقة 0، ATEX المنطقة 2 ويشمل موافقة ABS البحرية خيار الموافقة الوكالية
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | بينتلي نيفادا |
| النموذج | 990-10-50-01-05 |
| إشارة الإدخال | يقبل مسبار تقارب 3300 NSv واحد غير متصل وكابل تمديد |
| متطلبات الطاقة | مدخل من +12 إلى +35 فولت تيار مستمر عند طرف المرسل (28 فولت تيار مستمر للمواقع الخطرة) |
| إشارة الإخراج | 4 إلى 20 مللي أمبير تيار مستمر عبر النطاق الكامل المحدد في تكوين سلكين |
| دقة الحلقة | ضمن ±1.5% عبر النطاق الكامل المحدد مع مقاومة حلقة 250 أوم |
| أقصى مقاومة للحلقة | 1000 أوم بما في ذلك الكابل عند 35 فولت تيار مستمر |
| تحديد التيار | 23 مللي أمبير نموذجي |
| متطلبات فجوة المسبار | 0.5 إلى 1.75 مم (20 إلى 55 ميل) من الهدف لضمان نطاق المدى الكامل |
| النطاق الخطي لخرج القرب | 1.4 مم (55 ميل) بدءًا من حوالي 0.25 مم (10 ميل) من سطح الهدف |
| عامل مقياس خرج القرب | 7.87 مللي فولت/ميكرومتر (200 مللي فولت/ميل) ±6.5% نموذجي؛ أسوأ حالة ±10% |
| استجابة التردد | 5 هرتز إلى 6000 هرتز +0، -3 ديسيبل |
| غير جيد / إيقاف الإشارة | ينخفض الخرج إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية من العطل؛ يستعيد خلال 2-3 ثوانٍ |
| منع التشغيل عند التشغيل | الخرج محتجز أقل من 3.6 مللي أمبير لمدة 2 إلى 3 ثوانٍ بعد تشغيل الطاقة |
| مقاومة خرج القرب | مقاومة خرج 10 كيلو أوم معايرة لحمل 10 ميغا أوم |
| مستوى الضوضاء النموذجي | 50 مللي فولت ذروة إلى ذروة |
| الحد الأدنى لحجم الهدف | قطر 9.5 مم (0.375 بوصة) فولاذ AISI 4140 |
| الحد الأقصى لطول السلك | 3 أمتار (10 أقدام) لمخرج حساس القرب (موصل BNC) |
| درجة حرارة التشغيل (المرسل) | -35 إلى +85 درجة مئوية (-31 إلى +185 فهرنهايت) |
| درجة حرارة التخزين (المرسل) | -52 إلى +100 درجة مئوية (-62 إلى +212 فهرنهايت) |
| درجة حرارة التشغيل/التخزين (المسبار) | -52 إلى +177 درجة مئوية (-62 إلى +351 فهرنهايت) |
| الرطوبة النسبية | تكثيف 100%، غير مغمور (مع حماية موصل محوري) |
| مادة رأس المحول | بولي فينيلين سلفيد (PPS) |
| مادة علبة المحول | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| نوع كابل المسبار | كابل محوري 75 أوم معزول بفلووروإيثيلين بروبلين (FEP) |
| قوة الشد | 222 نيوتن (50 رطل قوة) علبة المسبار إلى سلك المسبار، الحد الأقصى |
| وزن المرسل | 0.43 كجم (0.9 رطل) |
| الوزن الكلي للنظام | 0.82 كجم (1.8 رطل) نموذجي |
| دبوس الموصل / الطرف | الوظيفة |
|---|---|
| خرج القرب | إشارة الاهتزاز الديناميكي والفجوة غير المعزولة (موصل BNC/أطراف) |
| COM | طرف مرجعي مشترك لطاقة الحلقة والتشخيصات |
| + | إدخال طاقة الحلقة الموجبة (+12 إلى +35 فولت تيار مستمر) |
| - | عودة طاقة الحلقة السالبة / خرج التيار 4-20 مللي أمبير |
| اختبار | دبوس إدخال اختبار للتحقق من إشارة مولد الوظائف الخارجي |
| موصل محوري | الاتصال المباشر بكابل التمديد المطابق 3300 NSv |
يجب أن يكون الفاصل الميكانيكي لمسبار القرب بين 0.5 و1.75 مم (20 و55 ميل) من سطح الهدف أثناء التثبيت. هذا يضمن أن يعمل المسبار بالكامل ضمن نطاقه الخطي ويسمح للمرسل بتوليد خرج كامل المدى من 4 إلى 20 مللي أمبير بدقة.
عند تركيب المسبار في فتحة تثبيت ملولبة، لا تتجاوز طول التثبيت الأقصى المعياري للصناعة وهو 1.5 ضعف قطر الخيط الاسمي. بالنسبة لخيط 1/4-28، الحد الأقصى للتثبيت هو 0.375 بوصة؛ ولـ M8x1 هو 12 مم. تجاوز هذه الحدود قد يسبب تقييدًا ميكانيكيًا ويبطل الضمان. بالنسبة لمسابير 1/4-28، يُنصح باستخدام مثقاب #3 أو أكبر.
يوفر موصل PROX OUT المحوري إشارة محول ديناميكية للتشخيص لكنه غير معزول عن حلقة 4 إلى 20 مللي أمبير. بينما يمكن توصيله مباشرة بمعدات اختبار معزولة تعمل بالبطارية، يُنصح بشدة باستخدام محول اختبار خارجي (مثل محول الاختبار 990/991) عند التوصيل بمعدات تعمل بالتيار المتردد مثل راسمات الإشارة. هذا يحافظ على عزل الحلقة ويمنع الإنذارات الخاطئة أو تدهور الحلقة.
يتميز المرسل بتصميم معبأ مقاوم للرطوبة حتى 100% تكاثف. ومع ذلك، يجب حماية الموصلات المحورية على المسبار وكابل التمديد من تسرب السوائل للحفاظ على المعايرة وسلامة الإشارة.
هل يمكن استخدام إشارة الحلقة من 4 إلى 20 مللي أمبير لتحليل طور الاهتزاز أو إنشاء إنذارات الفجوة؟
لا. إشارة الحلقة من 4 إلى 20 مللي أمبير توفر فقط بيانات سعة الاهتزاز القصوى إلى القصوى الإجمالية. لا يمكنها التقاط طور الاهتزاز أو دعم ميزات المراقبة المتقدمة مثل إنذارات الفجوة، إنذارات الطور، تجاوز الخطر، أو مضاعفة الإيقاف.
ماذا يحدث لإشارة الحلقة إذا تم فصل أو قطع كابل مسبار القرب؟
يتميز المرسل بدائرة Not OK/Signal Defeat. إذا حدث عطل أو اتصال غير محكم، ينخفض إشارة الحلقة إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية لمنع الإشارات العالية أو إنذارات الآلات الخاطئة. يعود الإشارة إلى وضعها الطبيعي خلال 2 إلى 3 ثوانٍ بمجرد حل حالة العطل.
هل هناك حاجة إلى حساس Proximitor خارجي عند طلب هذا المرسل؟
لا. الوحدة تحتوي على حساس Proximitor مدمج بالكامل داخل هيكل المرسل. يتصل مباشرة بكابل تمديد مسبار 3300 NSv دون الحاجة إلى جهاز تعديل إشارة وسيط.
