الشركة المصنعة: Bently Nevada
رقم المنتج: 991-25-50-01-01
Country of origin:الولايات المتحدة
نوع المنتج: مرسل الدفع
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 430ج
Dimensions: 53.3 مم × 73.9 مم × 100.1 مم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

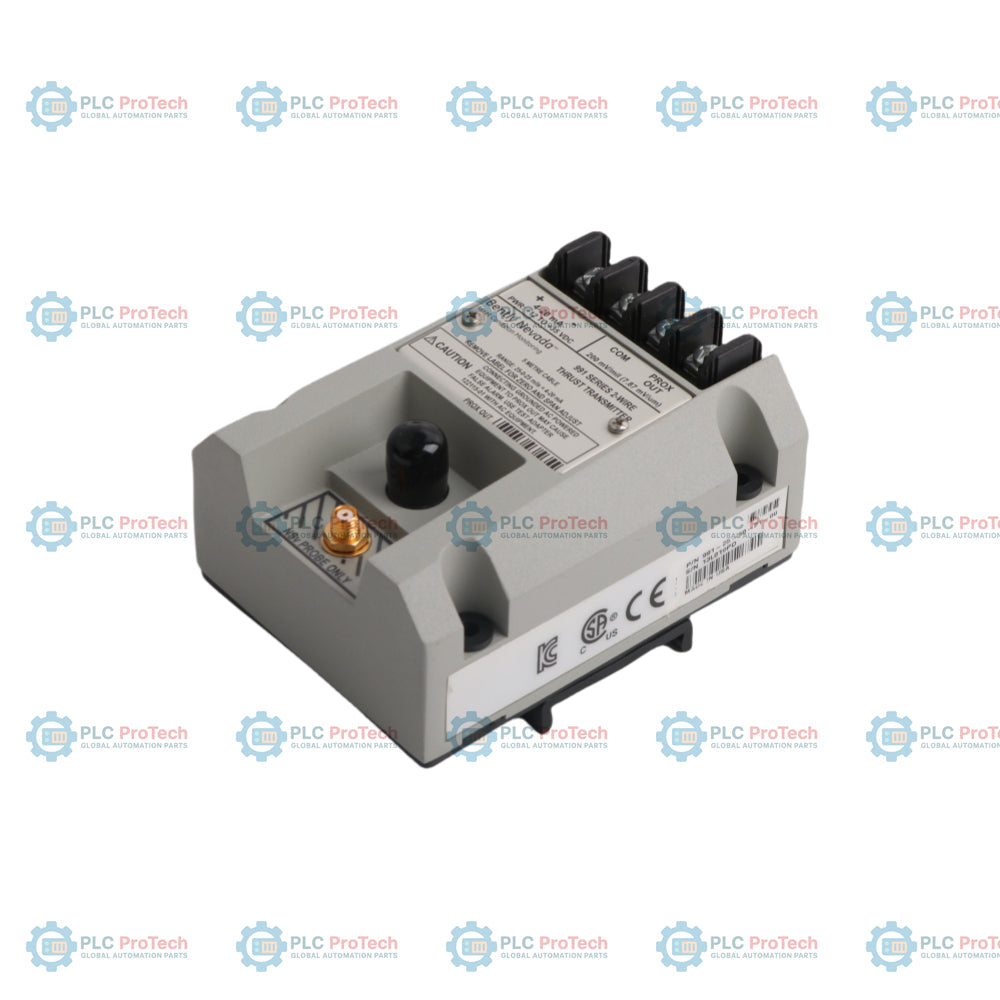

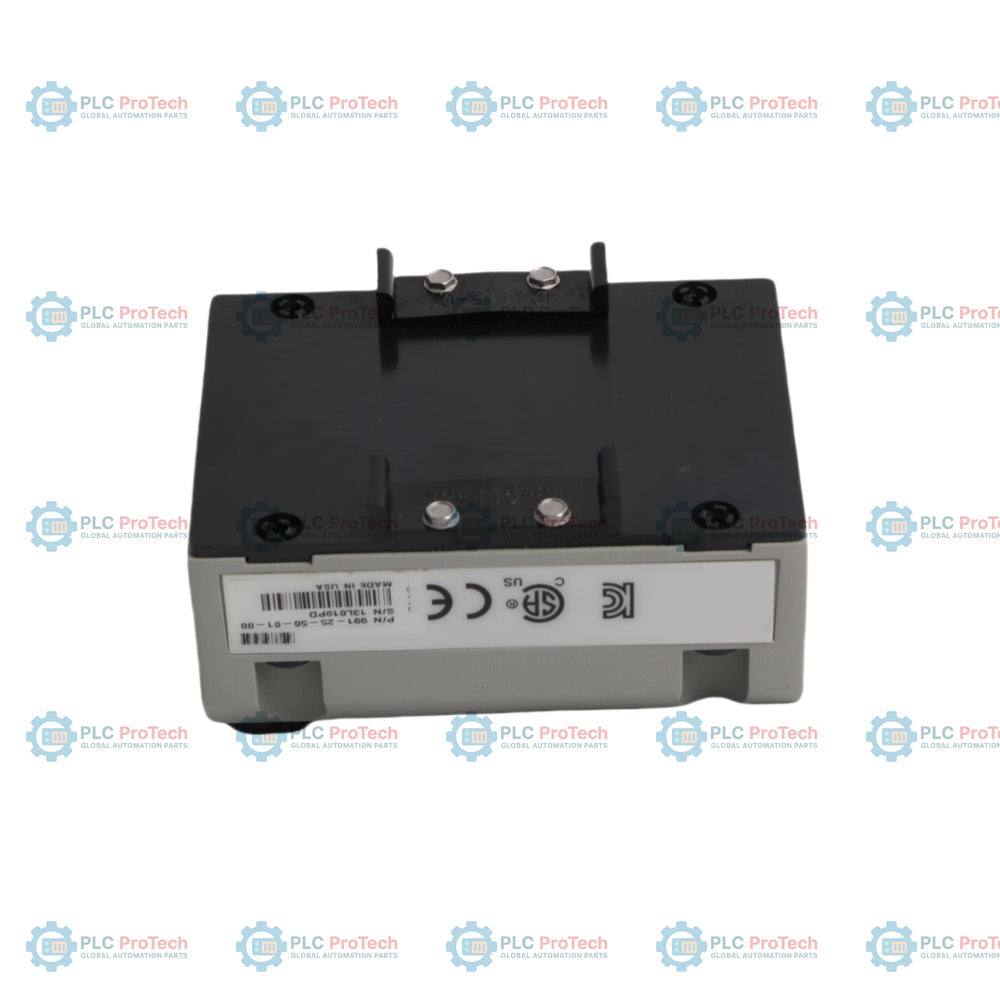

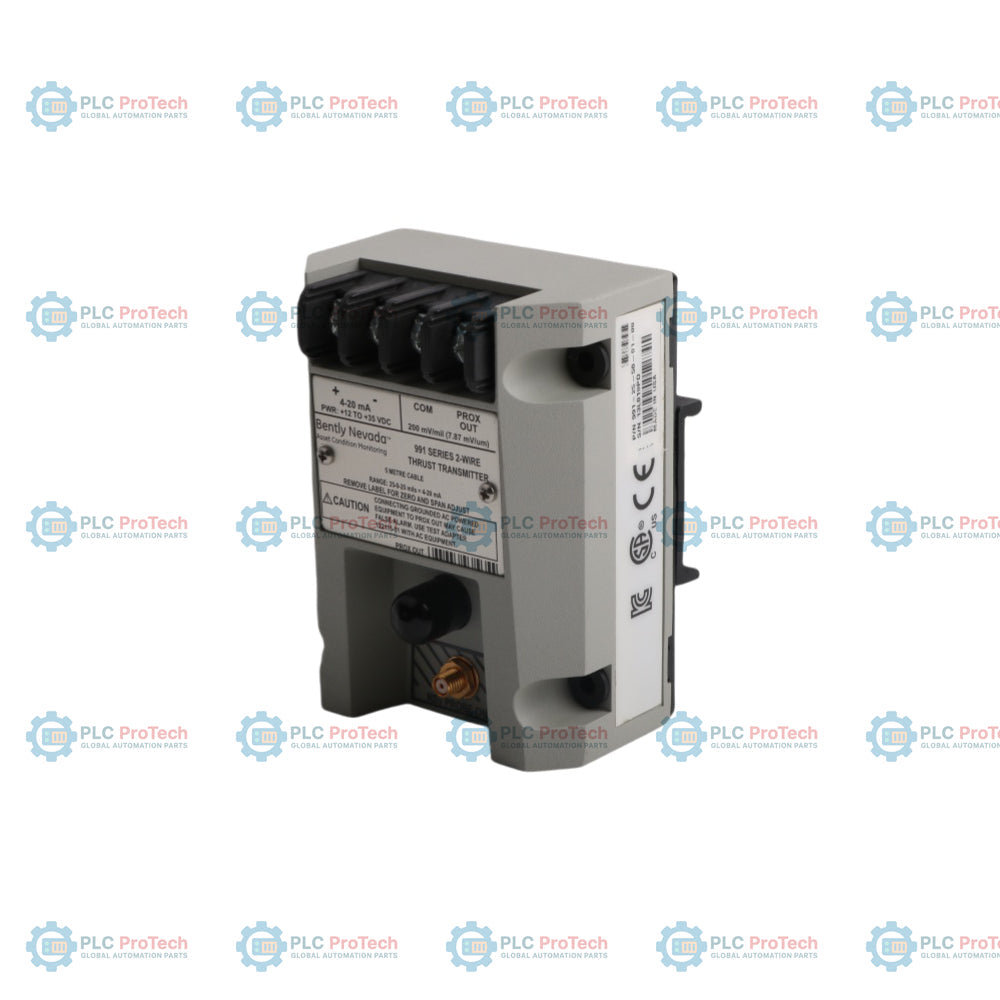

إن جهاز Bently Nevada 991-25-50-01-01 هو جهاز إرسال دفع ثنائي السلك يعمل بالطاقة عبر الحلقة، ومصمم لقياس الموضع المحوري النسبي لعمود آلة دوارة. ويستقبل الإدخال مباشرةً من مجس القرب 3300 NSv وكابل التمديد، ويحوّل إشارة القرب إلى خرج تيار متناسب من 4 إلى 20 مللي أمبير. يتكامل هذا الجهاز مباشرةً مع وحدات التحكم المنطقية القابلة للبرمجة (PLCs)، وأنظمة التحكم الموزعة (DCSs)، وشبكات SCADA لتوفير حماية مستمرة للآلات ومراقبة حالتها. وتشمل التطبيقات الصناعية النموذجية ضواغط الهواء الطاردة المركزية، والمضخات الصغيرة، والمحركات، والمراوح المزودة بمحامل دفع ذات غشاء مائع، حيث لا تكون هناك حاجة إلى رف مراقبة لنظام حماية كامل للآلات.
| رمز الخيار | الوصف |
|---|---|
| 991 | جهاز إرسال الدفع |
| 25 | خيار النطاق الكامل: 25-0-25 مل |
| 50 | خيار طول النظام: 5.0 أمتار (16.4 قدمًا) |
| 01 | خيار التثبيت: مشابك قضيب DIN مقاس 35 مم |
| 01 | خيار اعتماد الجهة: CSA، القسم 2 |
| الفئة | المعلمة | المواصفة |
|---|---|---|
| الشركة المصنّعة | العلامة التجارية | Bently Nevada |
| المنشأ | بلد المنشأ | الولايات المتحدة |
| المواصفات الفيزيائية | الوزن التقريبي | 0.43 كجم |
| الأبعاد (الارتفاع × العرض × العمق) | 53.3 مم × 73.9 مم × 100.1 مم (2.10 بوصة × 2.91 بوصة × 3.94 بوصة) | |
| ارتفاع الهيكل (من دون مشبك DIN) | 42.6 مم (1.68 بوصة) | |
| مسافة فتحتي التثبيت (العرض × الطول) | 63.5 مم × 69.9 مم (2.50 بوصة × 2.75 بوصة) | |
| قطر فتحة التثبيت | 5.8 مم (0.23 بوصة) | |
| الكهربائية | نطاق جهد الإدخال | من 12 إلى 35 فولت تيار مستمر (عند كتلة أطراف جهاز الإرسال) |
| خرج التيار | من 4 إلى 20 مللي أمبير (خطي على مدى 50 مل) | |
| دقة الحلقة | ضمن ±1.5% على مدى النطاق الكامل المحدد | |
| الحد الأقصى لمقاومة الحلقة | 1000 أوم، شاملًا الكابل عند 35 فولت تيار مستمر | |
| تحديد التيار | 23 مللي أمبير نموذجيًا | |
| ديناميكي | استجابة التردد | من تيار مستمر إلى 10 هرتز |
| خرج موصل BNC | جهد مجس القرب الخام المُخزَّن مؤقتًا (اسميًا 200 مللي فولت/مل) | |
| الحد الأدنى لحجم الهدف | قطر 9.5 مم | |
| البيئية | درجة حرارة التشغيل | من -35 إلى +85 درجة مئوية |
| درجة حرارة التخزين | من -51 إلى +100 درجة مئوية | |
| الرطوبة النسبية | تكثيف بنسبة 100%، غير مغمور |
| الطرف / الموصل | الوظيفة |
|---|---|
| PROX | وصلة طرف إدخال مجس القرب |
| COM | المشترك للإشارة / تأريض النظام |
| +4-20mA | طرف خرج التيار/تغذية الحلقة الموجب |
| -4-20mA | طرف خرج التيار/تغذية الحلقة السالب |
| BNC | خرج الإشارة الديناميكية (جهد القرب المُخزَّن مؤقتًا) |
تدعم الوحدة خيارات التركيب على اللوحة (الحاجز) وعلى سكة DIN. عند استخدام تهيئة التركيب على اللوحة، جهّز أربع فتحات تثبيت بتباعد قدره 63.5 مم (العرض) × 69.9 مم (الطول). استخدم فتحات التثبيت القياسية بقطر 5.8 مم أو براغي 6-32 × 1.326 المرفقة لتثبيت الحاجز بإحكام. وفي تهيئات سكة DIN، تأكد من تركيب سكة DIN قياسية بعرض 35 مم تثبيتًا صلبًا قبل تثبيت مشابك تركيب المرسل عليها.
يُعد التأريض السليم ضروريًا لتقليل تداخل الضوضاء. يجب تثبيت المرسل على لوحة مؤرضة أو سكة DIN مؤرضة. تأكد من تأريض درع الكابل عند طرف واحد فقط، عادةً من جهة غرفة التحكم/نظام التحكم الموزع (DCS)، لمنع حلقات التأريض.
قبل التشغيل النهائي، يجب وضع مسبار القرب فعليًا (وضبط الفجوة) بالنسبة إلى هدف العمود. اضبط الفجوة حتى يقرأ خرج المرسل نحو 12 مللي أمبير، وهو ما يتوافق مع منتصف نطاق الدفع الخطي (0 ميل).
مرّر كابلات المسبار والحلقة في مواسير معدنية أو حوامل كابلات مخصصة ومؤرضة. تجنب توجيه كابلات المرسل بشكل موازٍ لخطوط طاقة تيار متردد عالية الجهد أو دوائر تبديل الآلات الثقيلة، لمنع التداخل الكهرومغناطيسي (EMI).
عند التركيب في مناطق مصنفة، يجب استخدام حواجز أمان جوهرية مناسبة أو حاويات واقية من الانفجار، وفقًا للأكواد الكهربائية المحلية ومخططات التركيب المحددة التي توفرها الشركة المصنعة.
ما الوظيفة الأساسية لمرسل الدفع هذا؟
يقيس الإزاحة المحورية أو موضع الدفع لعمود آلة دوارة بالنسبة إلى نقطة مرجعية ثابتة باستخدام مسبار قرب لا تلامسي.
ما نوع نظام المسبار المتوافق مع هذا المرسل؟
صُمم خصيصًا للاتصال بنظام مسبار القرب Bently Nevada 3300 NSv وكابل التمديد الخاص به.
كيف تتم تغذية الجهاز بالطاقة؟
إنه جهاز يعمل بالطاقة عبر الحلقة، ويعمل بمصدر تيار مستمر من 12 إلى 35 فولت متصل عبر حلقة تيار من 4 إلى 20 مللي أمبير.
ماذا يوفر موصل BNC؟
يوفر موصل BNC إشارة جهد خام مُخزَّنة مؤقتًا تتناسب مع مسافة فجوة المسبار، مما يتيح للمهندسين توصيل معدات تشخيصية مثل راسمات الذبذبات أو أجهزة التحليل دون فصل الحلقة.
هل يمكن استخدام هذا الجهاز لقياس الاهتزاز الشعاعي؟
لا، هذا الطراز المحدد مُهيأ ومُعاير لقياس الدفع (الوضع المحوري). أما الاهتزاز الشعاعي، فينبغي استخدام مرسل اهتزاز 990.
ما وظيفة دائرة «غير صالح/تعطيل الإشارة»؟
تُجبر الدائرة خرج الإشارة على الانخفاض إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية من حدوث عطل في المسبار أو ارتخاء في التوصيل، لمنع الإنذارات الكاذبة في نظام التحكم.
