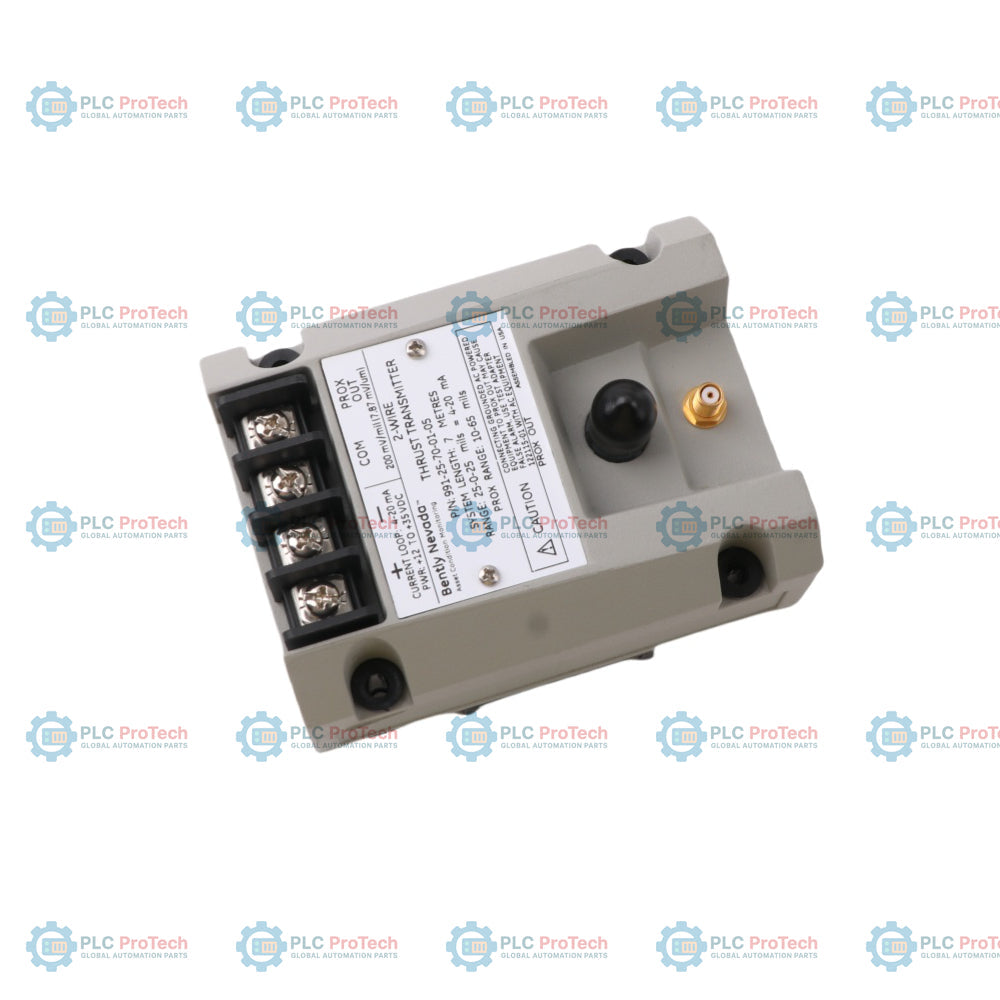

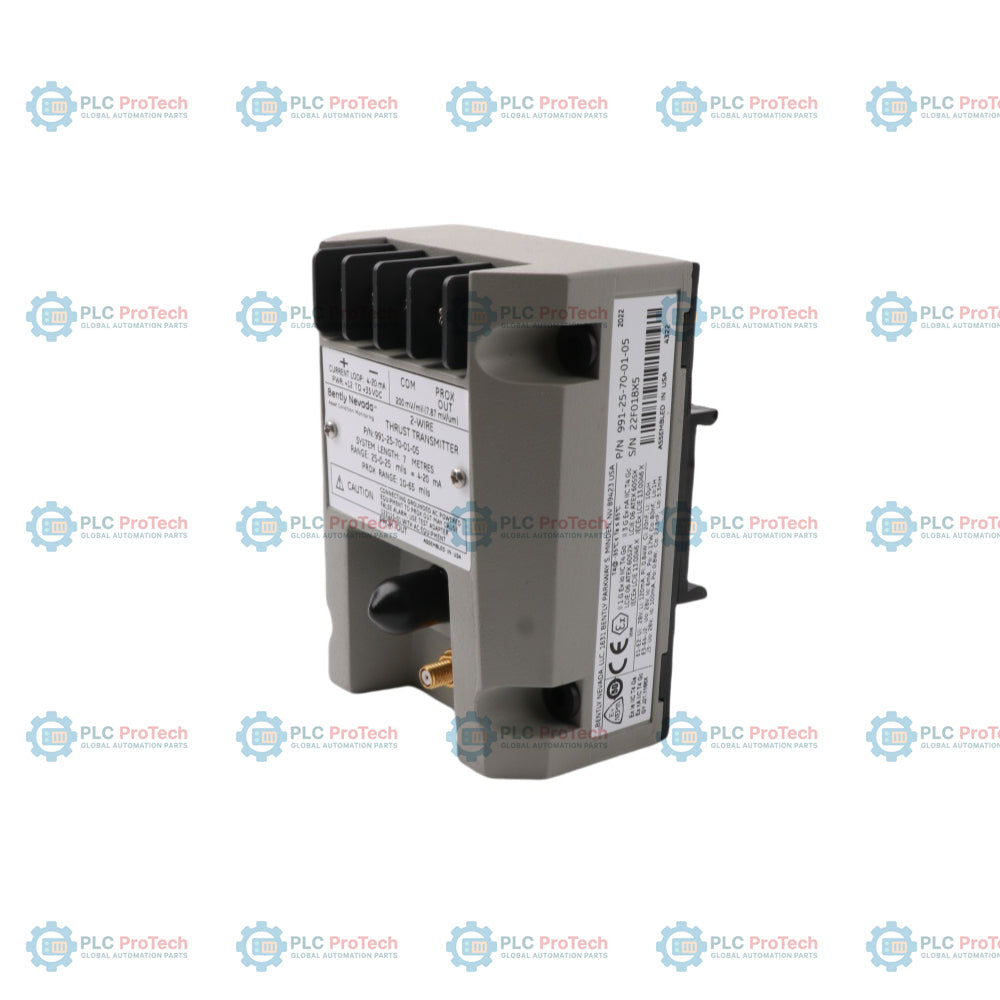

Bently Nevada 991-25-70-03-05 جهاز إرسال الدفع 991 هو جهاز إرسال إزاحة محورية يعمل بسلكين ويعمل بالطاقة من الحلقة، مصمم بشكل أساسي لمصنعي المعدات الأصلية (OEM) لضواغط الهواء الطرد المركزي، المضخات الصغيرة، المحركات، أو المراوح. يستقبل الجهاز إدخالًا واحدًا من مجس تقارب 3300 NSv وكابل التمديد المطابق له، ويحول الإشارة إلى خرج حلقة تيار مستمر قياسي صناعي من 4 إلى 20 مللي أمبير يتناسب مع موضع عمود الدوران المحوري (الدفع) للدمج المباشر في أنظمة التحكم بالآلات للحماية والتنبيه.

يجمع جهاز الإرسال بين وظيفة مستشعر Proximitor في وحدة واحدة، مما يلغي الحاجة إلى مستشعر مستقل خارجي. توفر أطراف PROX OUT وCOM غير المعزولة، إلى جانب موصل BNC المحوري، إشارة اهتزاز ديناميكية وجهد فجوة لتشخيصات الآلات. يتميز جهاز الإرسال بهيكل مملوء بالكامل، مما يسمح بالتشغيل المستقر في بيئات ذات رطوبة عالية تصل إلى 100 بالمئة تكثيف.

الميزات

• تصميم متكامل يجمع بين جهاز الإرسال ومستشعر Proximitor في وحدة واحدة.
• تكوين قياسي ذو سلكين، يعمل بالطاقة من الحلقة، يوفر إشارة تيار مستمر من 4 إلى 20 مللي أمبير تتناسب مع الإزاحة المحورية الكاملة.
• مخارج PROX OUT غير المعزولة، وأطراف COM، وموصل BNC توفر إشارات اهتزاز ديناميكية وجهد الفجوة لتشخيصات الميدان.
• مقومات الصفر والنطاق الخارجية غير المتداخلة تحت الملصق تسهل ضبط الحلقة بسهولة.
• دبوس إدخال الاختبار يتيح التحقق السريع من إشارة الحلقة باستخدام مصدر جهد مستمر متغير.
• دائرة منع التشغيل تزيل أخطاء الإشارة الناتجة عن تقلبات جهد الخط أثناء بدء التشغيل.
• دائرة إيقاف الإشارة / غير صالحة تثبت الإخراج تحت 3.6 مللي أمبير لمنع الإشارات العالية أو الإنذارات الكاذبة الناتجة عن أعطال المجس أو الكابل.
• هيكل مملوء بالكامل يتحمل الرطوبة العالية وبيئات التكثيف بنسبة 100 بالمئة.

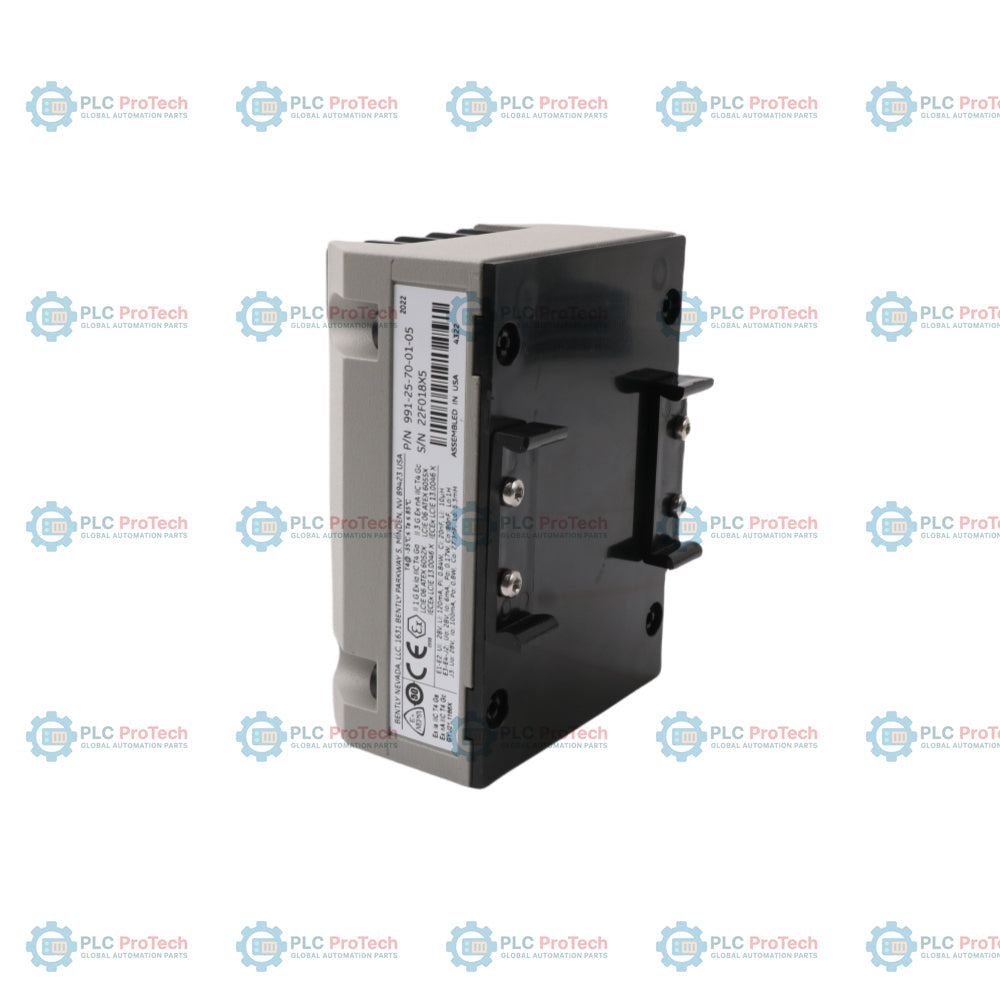

• التكوين القياسي يشمل مشابك سكة DIN بقطر 35 مم وأجهزة تثبيت الحاجز.

التطبيقات

• ضواغط الهواء الطرد المركزي
• المضخات الصناعية الصغيرة
• المحركات الكهربائية الصناعية
• مراوح التهوية الصناعية
• مراقبة اتجاه الموضع المحوري للدوار (الدفع) وحماية الآلات

المواصفات الفنية

تكوين النموذج (991-25-70-03-05)

استنادًا إلى نظام تسمية سلسلة Bently Nevada 991، يتم فك تشفير معلمات تكوين النموذج المحدد كما يلي:

كهربائي

ديناميكي وتوقيت

الحدود البيئية

ميكانيكي

الاتصالات / الواجهات

كتل وموصلات طرف المرسل

إرشادات التركيب

• اختيار الكابل: للحلقة الحالية من 4 إلى 20 مللي أمبير بين المرسل والمستقبل (PLC/DCS)، استخدم كابل مزدوج ملتف ومظلل بمساحة مقطع 1.0 مم مربع (18 AWG) (رقم القطعة 02173006). الحد الأقصى للطول المسموح به هو 13 كم (8 أميال).
• التأريض والتظليل: يجب إنهاء درع الكابل إلى نقطة تأريض واحدة عند طرف المستقبل. يجب عزل درع الطرف المرسل وعزله عن غلاف المرسل والأرض المحلية لمنع دوائر التأريض.
• عزل واجهة PROX OUT: موصل ومحطات PROX OUT المحورية غير معزولة عن حلقة 4 إلى 20 مللي أمبير. توصيل معدات اختبار تعمل بالتيار المتردد ومؤرضة (مثل راسمات الإشارة أو المحللات) مباشرة بـ PROX OUT يمكن أن يسبب قصرًا في الحلقة أو إدخال تيارات أرضية، مما يؤدي إلى إنذارات دفع خاطئة أو توقفات. استخدم محول الاختبار 122115-01 للمعدات التي تعمل بالتيار المتردد.
• خصائص طور الإشارة: طور إشارة PROX OUT الديناميكية معكوس مقارنة بأجهزة استشعار Bently Nevada Proximitor القياسية. يقوم محول الاختبار 122115-01 بعكس الإشارة لاستعادة قواعد القطبية القياسية لمعدات التشخيص الخارجية.
• حدود التثبيت بالخيوط: تأكد من التثبيت الصحيح للخيوط عند تركيب المجس (مثلاً، تثبيت بحد أقصى 0.375 بوصة لخيوط 1/4-28، وبحد أقصى 0.563 بوصة لخيوط 3/8-24). تجاوز 1.5 ضعف قطر الخيط الاسمي قد يسبب تداخلًا داخليًا وتلف الغلاف.
• حماية من الرطوبة: بينما يتم تصنيف غلاف المرسل لتحمل رطوبة نسبية مكثفة بنسبة 100٪، يجب عدم غمره. يجب ختم جميع الموصلات المحورية الخارجية باستخدام واقيات موصل ClickLoc (مثل أكمام الفلورو سيليكون) لمنع دخول الرطوبة أو الزيت.
• قيود مقاومة الحلقة: تحقق من أن مقاومة الحلقة الكلية، R_LOOP، لا تتجاوز الحد الأقصى المسموح به بواسطة جهد مصدر الطاقة. إذا كانت مقاومة الحلقة مرتفعة جدًا، فلن يتمكن المرسل من دفع خرج 20 مللي أمبير الكامل تحت ظروف الإزاحة القصوى.

الامتثال والشهادات

• FCC: متوافق مع قواعد FCC الجزء 15.
• ATEX: متوافق مع توجيه ATEX 2014/34/EU.
• RoHS: متوافق مع توجيه RoHS 2011/65/EU.
• الصين RoHS: فترة الاستخدام الصديقة للبيئة (EFUP) مصنفة لمدة 15 سنة وفقًا لـ SJ/T 11364-2014.
• البحرية: معتمد بموجب قواعد السفن الفولاذية ABS 2009.
• موافقات السلامة في كندا والولايات المتحدة (cNRTLus):
  • الفئة الأولى، القسم 2، المجموعات A وB وC وD؛ T5 عند Ta = +85 درجة مئوية، النوع 4 (عند التركيب وفقًا للرسم 128838).
• شهادات المناطق الخطرة (ATEX/IECEx):
  • II 1G Ex ia IIC T4 Ga، T4 عند Ta = -30 درجة مئوية إلى +85 درجة مئوية.
  • II 3G Ex ec IIC T4 Gc، T4 عند Ta = -30 درجة مئوية إلى +85 درجة مئوية.
• معلمات السلامة الذاتية (المنطقة 0/1):
  • محطات E1-E2 (الطاقة/الحلقة): U_i = 28 V، I_i = 120 mA، P_i = 0.84 W، C_i = 20 nF، L_i = 10 ميكروهنري.
  • محطات E3-E4 وموصل J2 (مخرج Prox): U_o = 28 V، I_o = 6 mA، P_o = 0.17 W، C_o = 80 nF، L_o = 1 H.
  • J3 واجهة (اتصال الكاشف): U_o = 28 V، I_o = 100 mA، P_o = 0.8 W، C_o = 27.3 nF، L_o = 5.3 mH.

FAQ

Q1: ما هي القيود الوظيفية المنطقية الأساسية للمرسل 991 مقارنة بأنظمة المراقبة القياسية مثل سلسلة 3500؟

A1: لا يتضمن المرسل 991 منطق مراقبة معقد مثل تعطيل قناة OK المؤقت، تجاوز الخطر، أو مضاعفة الرحلة. كما أن خرج التيار التناظري 4-20 مللي أمبير يمنع التكامل المباشر على مستوى البرمجيات مع منصات إدارة أصول المصنع مثل System 1 أو Rule Paks.

Q2: ما هو نطاق القياس المعاير للتكوين 991-25-70-03-05؟

A2: خيار النطاق "25" يشير إلى نطاق قياس خطي كامل المدى من 25-0-25 ميل من الإزاحة المحورية مرتبط بحلقة التيار 4 إلى 20 مللي أمبير.

Q3: ما هو الطول الكلي للنظام المطلوب لهذا التكوين المحدد؟

A3: خيار طول النظام "70" يحدد أن المرسل يجب أن يستخدم حصريًا مع نظام كاشف القرب وكابل التمديد المدمجين بطول 7.0 متر (23.0 قدم) من نوع 3300 NSv. خلط مكونات نظام بطول 5.0 متر سيؤدي إلى تدهور المعايرة والخطية.

Q4: ماذا يحدث إذا تم توصيل راسم إشارة يعمل بالتيار المتردد مباشرة بمقبس PROX OUT BNC؟

A4: نظرًا لأن أرضي موصل PROX OUT مشترك مع عودة حلقة 4-20 مللي أمبير (COM)، فإن توصيل أداة تعمل بالتيار المتردد مع أرضي مشترك يمكن أن يخلق حلقات أرضية أو يسبب دائرة قصيرة، مما يؤدي إلى إنذارات دفع خاطئة أو توقف الآلات في نظام التحكم.

Q5: كيف يمكن توصيل أدوات التشخيص التي تعمل بالتيار المتردد الخارجي بأمان؟

A5: استخدم محول الاختبار Bently Nevada 122115-01. يوفر هذا المحول عزلًا بين دائرة المرسل وأداة الاختبار للقضاء على حلقات الأرضية كما يعكس الإشارة 180 درجة لمطابقة قطبية الأداة القياسية.

Q6: ما هو زمن الاستجابة الديناميكي لحلقة التيار 991 أثناء عطل في المستشعر؟

A6: إذا تسبب كاشف أو كابل مفتوح/دائرة قصيرة في حالة غير جيدة، ينخفض التيار الخارج إلى أقل من 3.6 مللي أمبير خلال 100 ميكروثانية. بمجرد حل العطل، يعود الحلقة إلى حالة جيدة خلال 0.1 ثانية.

Q7: كيف يؤثر جهد مصدر الطاقة على قدرة المرسل على تحمل مقاومة الحلقة؟

A7: يحتاج المرسل إلى جهد بين +12 فولت تيار مستمر و+35 فولت تيار مستمر عند أطرافه. المقاومة القصوى المسموح بها للحلقة (بما في ذلك الأسلاك وحواجز الأمان) تحدد بالمعادلة: R_LOOP = 43.5 × (V_PS - 12) أوم. الجهد غير الكافي أو المقاومة العالية ستقلل التيار الأقصى للخروج إلى أقل من 20 مللي أمبير.

Q8: ما وظيفة دبوس إدخال الاختبار في المرسل؟

A8: يسمح دبوس إدخال الاختبار للفنيين بتطبيق مصدر جهد تيار مستمر متغير خارجي لمحاكاة تغييرات فجوة المجس. هذا يتيح التحقق من الحلقة والتنبيه في نظام التحكم دون إزالة أو تعديل المجس الفعلي.

Q9: هل تؤثر مقاومات الصفر والمدى على بعضها أثناء المعايرة؟

A9: لا، يستخدم المرسل مقاومات متغيرة غير متداخلة. تعديل نقطة الصفر لا يغير ميل المدى، وتعديل المدى لا يحرك نقطة الصفر، مما يبسط عملية المعايرة.

Q10: ما هي أقصى مسافة مسموح بها لكابلات خرج الحلقة؟

A10: عند استخدام كابل ملتف مزدوج معزول مقاس 1.0 مم مربع (18 AWG) ومصدر طاقة 35 فولت تيار مستمر، يمكن نقل إشارة حلقة التيار لمسافة تصل إلى 13 كم (8 أميال) كحد أقصى.

Q11: هل يمكن تركيب هذا الطراز المحدد في مواقع صناعية خطرة؟

A11: نعم، خيار الموافقة "05" يوفر شهادة متعددة الوكالات. يمكن تركيب الوحدة في بيئات الفئة الأولى، القسم 2 أو استخدامها كجهاز آمن جوهريًا (Ex ia IIC T4 Ga) في المناطق 0/1 عند توصيلها عبر حاجز أمان معتمد.

Q12: لماذا يجب إقران المرسل 991 بمجس 3300 NSv بدلاً من مجس 8 مم عادي؟

A12: الدائرة الداخلية لمعالجة الإشارة في المرسل 991 معايرة للخصائص الكهربائية والفيزيائية لمجس 3300 NSv، المصمم للفواصل الضيقة والثقوب الصغيرة. توصيل مجس 8 مم سيسبب أخطاء كبيرة في عامل المقياس.

Q13: ما نوع الحماية المطلوبة للوصلات المحورية في البيئات الرطبة؟

A13: على الرغم من أن جسم المرسل معبأ بالكامل لحمايته من رطوبة التكثف بنسبة 100٪، إلا أن موصلات ClickLoc المحورية بين المجس وكابل التمديد قد تتعرض لتوهين الإشارة إذا تعرضت للرطوبة أو الزيت. يجب حمايتها بواسطة واقيات موصلات من الفلورو سيليكون.
