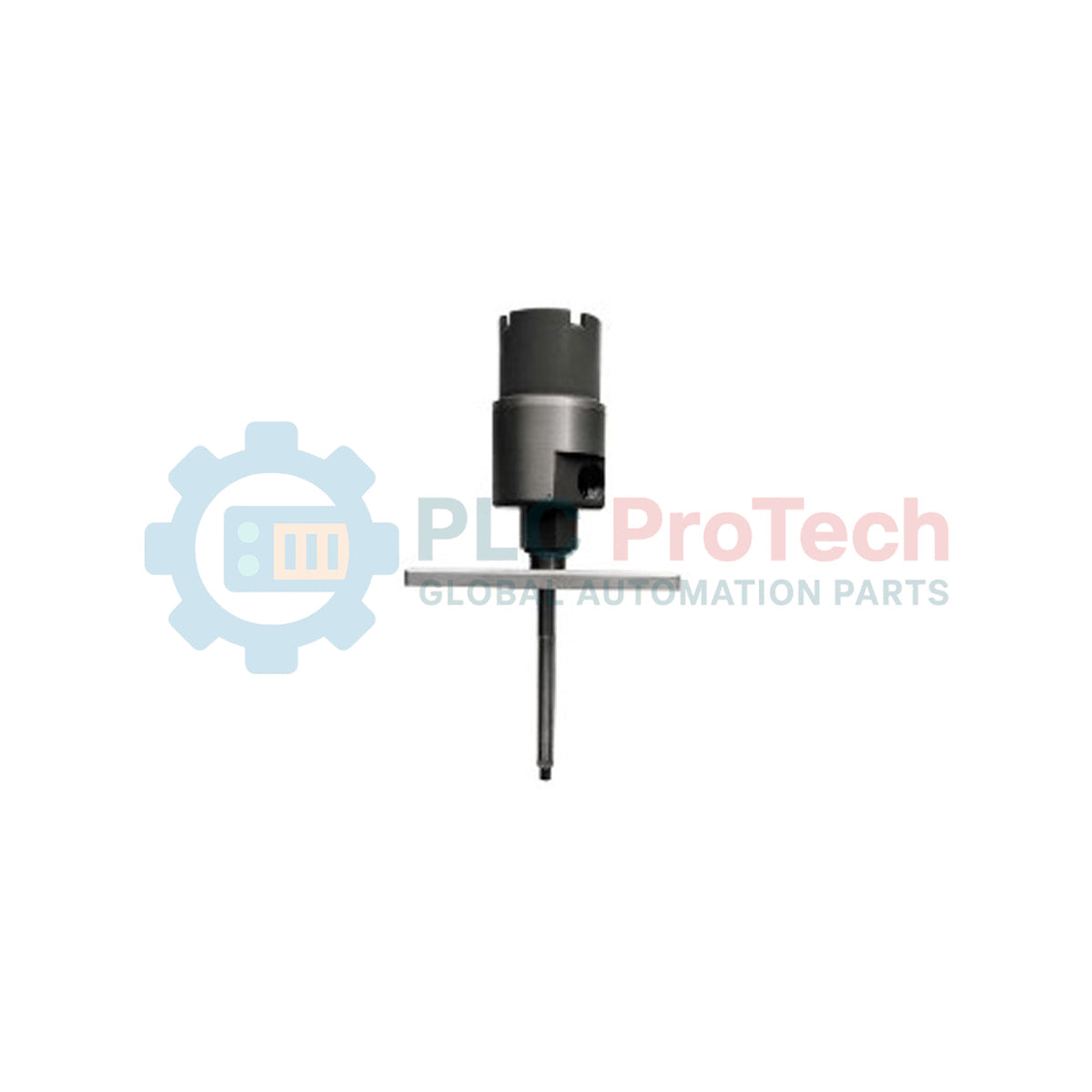

بنتلي نيفادا CA21000-28-05-00-020-01-02 مجموعة هيكل مقاوم للانفجار

الملخص الوظيفي والتطبيق الصناعي

يوفر Bently Nevada CA21000-28-05-00-020-01-02، المعروف أيضًا باسم مجموعة الهيكل المقاوم للانفجار CA21000-28-05-00-020-01-02، حماية ميكانيكية وبيئية بالغة الأهمية لأنظمة مجسات القرب في البيئات الصناعية الخطرة. وقد صُمم هذا الهيكل المتين خصيصًا لأجهزة القياس الخاصة بالمعدات التوربينية الثقيلة، إذ يحمي وصلات المستشعرات المعرضة للتلف من الصدمات الكارثية، وتسرب الرطوبة، والأجواء المسببة للتآكل. ويُستخدم على نطاق واسع في الأصول الحيوية في تكرير البترول، ومعالجة البتروكيماويات، وضغط الغاز الطبيعي، وتوليد الطاقة الحرارية. ومن خلال الحفاظ على سلامة مجسات القرب 3300 XL، تمنع هذه المجموعة تدهور الإشارة وعمليات الفصل الكاذبة، مما يقلل مباشرةً من فترات التوقف غير المجدولة ويحمي المعدات الدوارة عالية القيمة.

تفصيل لاحقة الطراز

يحدد رقم الجزء CA21000-28-05-00-020-01-02 تكوينًا محددًا للغاية للمكونات، محسنًا للاستخدامات الصناعية الشديدة. وتشمل الخيارات الهندسية الدقيقة لهذه المجموعة ما يلي:

1. خيار المجس مع الموصل (28): يدمج مجسًا بقطر 8 مم من طراز 3300 XL، مصممًا للحصول على عدة اعتمادات وشهادات دولية للمناطق الخطرة.
2. خيار طول كابل المجس (05): مزود بكابل مجس مدمج قياسي بطول 0.5 متر (20 بوصة).
3. خيار محول الإبعاد (00): مُكوَّن من دون محول إبعاد.
4. خيار اختراق المجس (020): يحدد عمق اختراق مُعاير للمجس يبلغ 2.0 بوصة داخل غلاف الآلة.
5. خيار التركيبات (01): مزود بتركيبة واحدة معتمدة لقناة مقاومة للانفجار وسدادة إغلاق واحدة للخدمة الشاقة.
6. خيار سن التثبيت (02): يستخدم وصلة تثبيت قياسية ذات سن 3/4-14 NPT، مطلوبة للتركيب المباشر في الغلاف عند عدم استخدام محول إبعاد.

المواصفات الهندسية ومواصفات الأداء

الدعم الميداني والأسئلة الفنية الشائعة

س: هل يمكن استخدام مجموعة الهيكل هذه مع مجسات قرب أخرى مقاس 8 مم غير XL؟

ج: صُمم هذا الهيكل خصيصًا لسلسلة مجسات 3300 XL مقاس 8 مم وفق الخيار 28. وقد يؤدي خلط المكونات مع أنظمة السلسلة الأقدم 7200 أو الأنظمة القديمة غير XL إلى تغيير الخصائص الكهربائية والمعايرة، مما ينتج عنه قراءات غير دقيقة لجهد الفجوة.

س: ما الغرض من استخدام الغلاف المصنوع من الفولاذ المقاوم للصدأ 304 مع الجسم المصنوع من الألومنيوم؟

ج: يوفر الجسم المصنوع من الألومنيوم غلافًا خارجيًا خفيف الوزن ومقاومًا للشرر والتآكل، بينما يوفر الغلاف المصنوع من الفولاذ المقاوم للصدأ 304 صلابة ميكانيكية فائقة ومقاومة للتآكل في موضع اختراق المجموعة لغلاف الآلة.

س: هل تحافظ مجموعة الهيكل هذه على تصنيفها للمناطق الخطرة عند استخدام تركيبات بديلة؟

ج: لا. لا تُضمن سلامة مقاومة الانفجار إلا عند استخدام التركيبات المقاومة للانفجار الموردة من المصنع أو البدائل المعتمدة المشدودة بعزم مطابق تمامًا للمعايير التنظيمية. ويؤدي استبدال المكونات بتركيبات تجارية غير معتمدة إلى إبطال جميع تصنيفات المناطق الخطرة.

إجراءات التركيب والسلامة الميدانية

1. معايرة جهد فجوة مجس القرب: قبل الإقفال النهائي لسن الهيكل، صِل المجس بمستشعر Proximitor من طراز 3300 XL وراقب جهد الفجوة المستمر باستخدام مقياس متعدد رقمي. اضبط عمق المجس حتى يقرأ الجهد ‎-10.0 VDC تمامًا (وهو ما يقابل مركز النطاق الخطي للأهداف القياسية المُعايرة)، ثم ثبّت أقفال التثبيت.
2. إحكام سن NPT وعزم الشد: ضع مركبًا عالي الجودة مانعًا للالتصاق وموصلًا كهربائيًا، أو شريط تفلون، على أسنان التثبيت 3/4-14 NPT. اربط المجموعة في الغلاف يدويًا، ثم أحكم شدها بالمفتاح بمقدار إضافي يتراوح بين 1.5 و3.0 دورات لضمان إحكام مقاوم للانفجار ومحكم للغاز. لا تُفرط في الشد، لأن ذلك قد يشوه الغلاف المصنوع من الفولاذ المقاوم للصدأ.
3. إحكام القناة ومنع الرطوبة: تأكد من ملء تركيبة القناة المقاومة للانفجار بمركب إحكام معتمد بعد تمرير كابل تمديد المجس. مرّر القناة الخارجية على شكل حلقة تصريف عند نقطة منخفضة لمنع تصريف الرطوبة المحيطة والتكاثف إلى داخل الغلاف المصنوع من الألومنيوم.
4. المتانة في البيئات القاسية: صُممت هذه المجموعة لتحمل الاهتزازات الهيكلية عالية التردد المعتادة في الضواغط الطاردة المركزية الكبيرة والتوربينات البخارية. افحص سلامة الهيكل ومحاذاة الغلاف الداخلي أثناء فترات التوقف المجدولة للصيانة للتأكد من عدم حدوث ارتخاء ميكانيكي بسبب دورات الحرارة التي تصل إلى 177 درجة مئوية.
