C9900-E778 | BECKHOFF | وحدة تمديد بأزرار ضغط للوحات التحكم وحواسيب اللوحات CP6xxx وCP7xxx المزودة بشاشة 15-inch من دون لوحة مفاتيح (مرحلة الخدمة)

الوصف

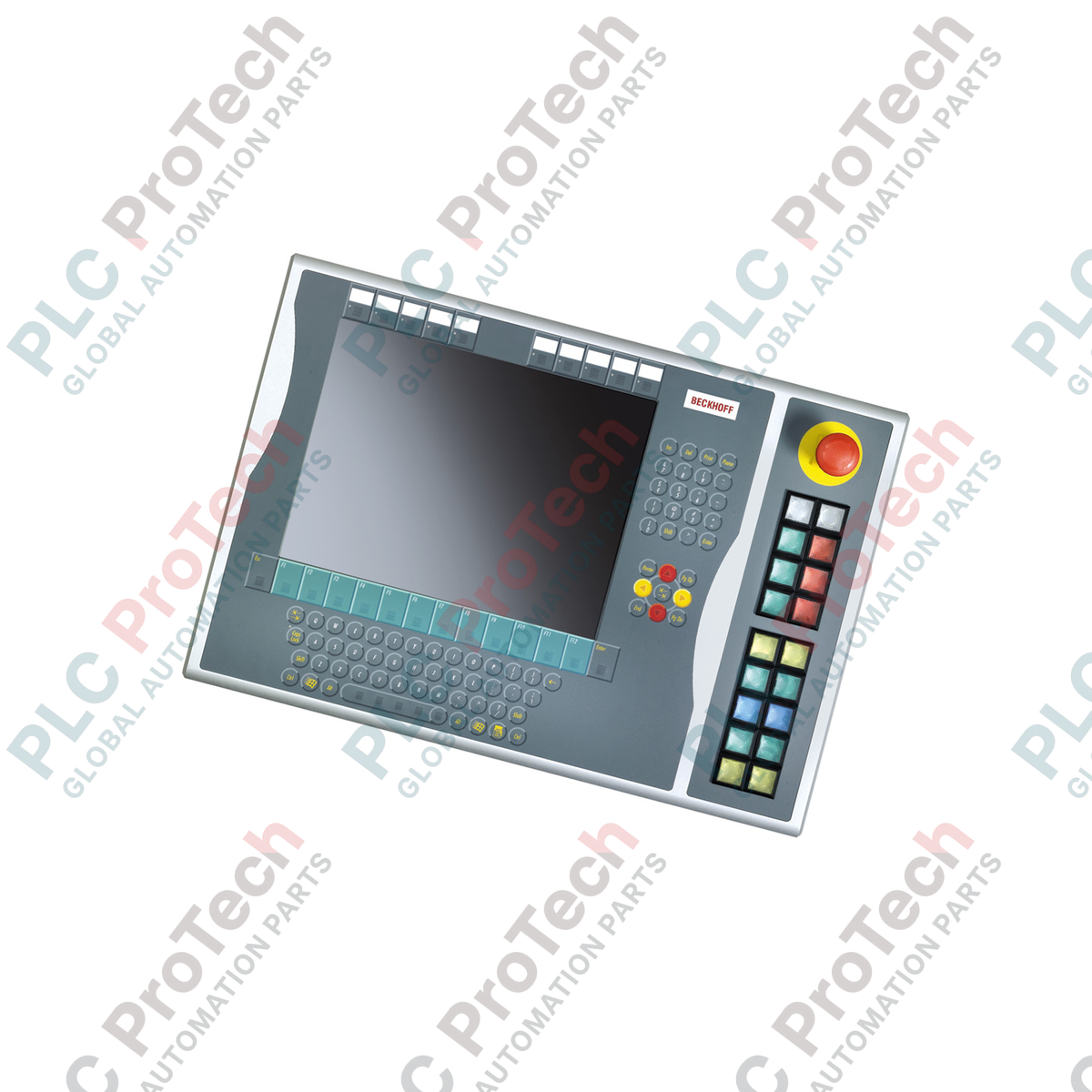

إن BECKHOFF C9900-E778 هو امتداد أزرار ضاغطة مصمم للوحات التحكم Control Panels وأجهزة الكمبيوتر اللوحية Panel PCs من طرازي CP6x32-00xx و CP7x32-00xx. ويتم تركيبه على الجانب الأيمن من تكوينات لوحات التشغيل المتوافقة.

يوفر الامتداد 18 مفتاح زر ضاغط مربع Siemens Signum مع مصابيح إشارة مدمجة. ويبلغ مقاس كل زر ضاغط 30 × 30 مم. ويمكن إدخال الملصقات في أغطية الأزرار الضاغطة لتحديد وظائف الآلة بشكل فردي.

يوفر كل زر ضاغط نقطة تلامس واحدة مفتوحة عادةً يتم نقلها عبر CP-Link أو USB. وتتوفر نقطة تلامس ثانية مفتوحة عادةً للتوصيل المباشر عبر صف أطراف التوصيل. ويتم التحكم في مصابيح الإشارة المدمجة عبر CP-Link أو USB فقط.

تتضمن التجميعة أيضًا مفتاح إيقاف طارئ واحد Siemens Signum قابلًا للتوصيل مباشرةً. ويدعم هذا الجمع أوامر المشغل، وعرض الحالة، ووظائف التحكم الموصلة مباشرةً من امتداد جانب اللوحة نفسه.

الميزات

• امتداد أزرار ضاغطة لأجهزة CP6x32-00xx و CP7x32-00xx

• ترتيب تركيب على الجانب الأيمن

• 18 مفتاح زر ضاغط مربع Siemens Signum

• تنسيق زر ضاغط بمقاس 30 × 30 مم

• مصباح إشارة مدمج لكل زر ضاغط

• وضع علامات فردية من خلال ملصقات أغطية الأزرار الضاغطة القابلة للاستبدال

• نقطة تلامس واحدة مفتوحة عادةً يتم نقلها عبر CP-Link أو USB

• نقطة تلامس ثانية مفتوحة عادةً متاحة عبر صف أطراف التوصيل

• اتصال مصباح الإشارة عبر CP-Link أو USB

• مفتاح إيقاف طارئ واحد Siemens Signum قابل للتوصيل مباشرةً

التطبيقات

• محطات تشغيل الآلات التي تستخدم لوحات CP6xxx أو CP7xxx

• وظائف أوامر الآلة الفعلية إلى جانب تشغيل اللوحة

• عرض الحالة محليًا من خلال أزرار ضاغطة مضيئة

• واجهات تشغيل تتطلب مفاتيح تحكم ذات علامات فردية

• التطبيقات التي تجمع بين نقل إشارات الأزرار الرقمية ونقاط التلامس الموصلة مباشرةً

• محطات تحكم الآلات التي تتطلب جهاز إيقاف طارئ

المواصفات الفنية

عام

تهيئة الأزرار الضاغطة

الاتصالات والتوصيل

التوصيلات / الواجهات

إرشادات التركيب

1. أكّد أن اللوحة المستهدفة بتكوين CP6x32-00xx أو CP7x32-00xx.

2. تحقّق من أن ترتيب التركيب على الجانب الأيمن يطابق تصميم محطة المشغّل المطلوب.

3. افحص وحدة تمديد أزرار الضغط، وصف أطراف التوصيل، وواجهات التوصيل قبل التركيب.

4. ثبّت وحدة التمديد وفق وثائق تركيب لوحات Beckhoff المعمول بها.

5. وصّل CP-Link أو USB وفق بنية النظام المحددة.

6. وصّل نقاط التلامس الثانوية المفتوحة عادةً عند الحاجة إلى إشارات مباشرة من الماكينة.

7. ادمج إيقاف الطوارئ وفق دائرة سلامة الماكينة المعتمدة.

8. ضع ملصقات واضحة لتحديد كل وظيفة من وظائف التحكم في الماكينة.

9. اختبر أزرار الضغط، ومصابيح الإشارة، ونقاط التلامس المباشرة، ووظيفة إيقاف الطوارئ قبل بدء التشغيل.

توصيات بدء التشغيل

تحقّق من كل زر ضغط بشكل فردي عبر واجهة CP-Link أو USB المحددة.

عند استخدام نقاط تلامس ثانوية مفتوحة عادةً، اختبر الدوائر الموصّلة مباشرةً بشكل مستقل عند صف أطراف التوصيل.

افحص جميع مصابيح الإشارة من خلال نظام التحكم المتصل، وأكّد أن كل مؤشر يتوافق مع وظيفة الماكينة المعيّنة.

تحقّق من دائرة إيقاف الطوارئ بشكل مستقل قبل إطلاق الماكينة للتشغيل العادي.

توصيات الاستبدال

أكّد رقم الجزء الكامل C9900-E778 قبل استبدال وحدة تمديد أزرار ضغط موجودة.

تحقّق من التوافق مع تكوين اللوحة الدقيق CP6x32-00xx أو CP7x32-00xx قبل الشراء.

سجّل تسميات أزرار الضغط الحالية وتعيينات الأسلاك قبل إزالة وحدة التمديد المثبّتة. يساعد ذلك في الحفاظ على وظائف المشغّل أثناء الاستبدال.

نظرًا لأن المنتج في مرحلة الخدمة، يُرجى تأكيد التوافر الحالي وخطة الاستبدال قبل جدولة الصيانة.
