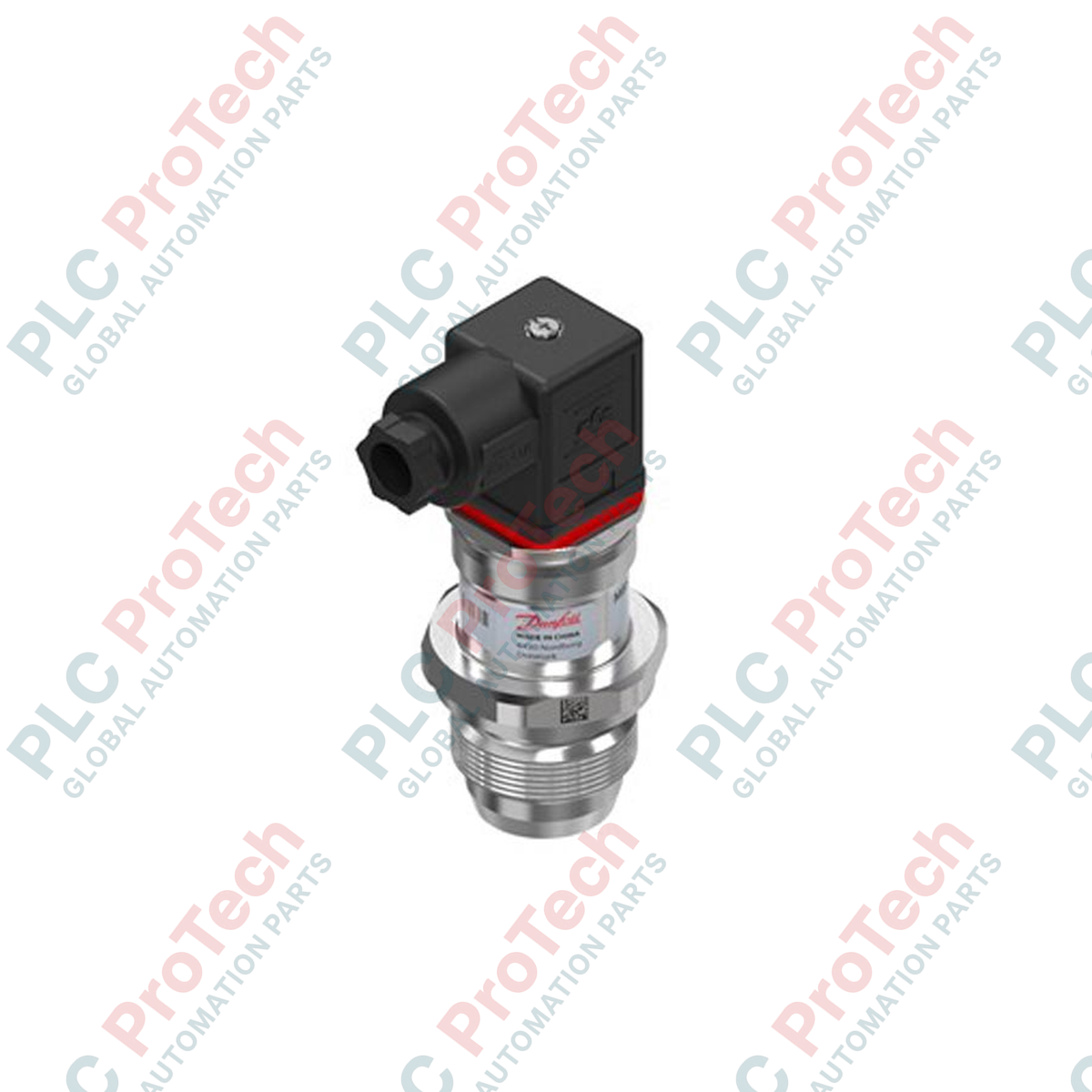

جهاز إرسال ضغط دانفوس MBS سلسلة 060G2420 بغشاء مسطح

نظرة عامة على المنتج

إن 060G2420 (060G2420) هو جهاز إرسال ضغط عالي الدقة مصمم للتطبيقات الصناعية التي تتطلب واجهة غشاء متساطح. هذا التصميم بالغ الأهمية لقياس ضغط السوائل عالية اللزوجة أو المتبلورة أو الملوثة في قطاعات مثل معالجة الأغذية والمشروبات، ومعالجة مياه الصرف الصحي، والتصنيع الكيميائي. بفضل نطاق الضغط المنخفض من 0 إلى 0.6 بار، يوفر الجهاز 060G2420 دقة نموذجية رائدة في الصناعة تبلغ 0.2% من المقياس الكامل (FS)، مما يضمن تحكمًا دقيقًا في العملية ويمنع هدر المواد المكلف. يسمح اعتماد ATEX بالتشغيل الآمن في الأجواء التي يحتمل أن تكون قابلة للانفجار، مما يجعله حلاً موثوقًا به لمراقبة مستويات الخزانات أو ضغوط خطوط الأنابيب في المناطق الصناعية الخطرة.

التكوين الفني

يستخدم الجهاز 060G2420 عنصر استشعار بيزوريستيف محمي بغشاء متساطح متين. يمنع هذا التكوين تراكم السوائل وانسدادها، وهو ما غالبًا ما يصيب منافذ الضغط القياسية في العمليات "القذرة". يخرج جهاز الإرسال إشارة تناظرية قياسية تبلغ 4-20 مللي أمبير، تتميز بمستوى قص منخفض يبلغ 3.6 مللي أمبير ومستوى قص مرتفع يبلغ 22.4 مللي أمبير لإمكانيات التشخيص المتقدمة. نظرًا لكونه مغلفًا في غلاف مصنف IP65 مع وصلة كهربائية EN 175301-803-A (DIN-plug)، فقد تم تصميم الجهاز للتركيب السريع ومقاومة الاهتزاز الميكانيكي. يتم تعويض الإلكترونيات الداخلية للحرارة بين 0 و 80 درجة مئوية للحفاظ على سلامة الإشارة على الرغم من التقلبات الحرارية المحيطة.

المواصفات الفنية

الأسئلة الفنية المتكررة

لماذا يعتبر الغشاء المتساطح ضروريًا لهذا النموذج تحديدًا؟

يزيل الغشاء المتساطح "تجويف الضغط" الموجود في المستشعرات القياسية. يمنع هذا السوائل الكثيفة أو المحتوية على جسيمات ثقيلة (مثل اللب أو الحمأة أو المواد اللاصقة) من التصلب داخل منفذ المستشعر، مما قد يؤدي بخلاف ذلك إلى انحراف أو فشل كامل للمستشعر.

هل يتطلب 060G2420 حاجز أمان منفصل لمناطق ATEX؟

نعم. بينما تحمل هذه الوحدة موافقة ATEX للمناطق الخطرة، يجب تركيبها بالتزامن مع حاجز آمن جوهريًا معتمد أو حاجز زينر إذا كان تصنيف المنطقة المحدد يتطلب حماية من الشرر ذي الطاقة المحدودة.

ما أهمية وقت الاستجابة البالغ 4 مللي ثانية؟

يسمح وقت الاستجابة البالغ 4 مللي ثانية لجهاز الإرسال باكتشاف ارتفاعات الضغط السريعة أو تأثيرات "مطرقة الماء" في خطوط الأنابيب. تعتبر هذه التغذية الراجعة عالية السرعة حيوية لأنظمة السلامة الآلية لتشغيل صمامات الإغلاق في حالات الطوارئ وحماية المعدات النهائية.

دليل الهندسة والتركيب

• الإحكام والعزم: عند تركيب وصلة الضغط السداسية 41 مم، تأكد من أن حشية الإحكام متوافقة مع وسيط العملية. استخدم مفتاح عزم معاير لتجنب الشد الزائد، والذي يمكن أن يشوه الغشاء المتساطح ويسبب انزياح نقطة الصفر.

• بروتوكول التنظيف: نظرًا لأن الغشاء مكشوف، لا تستخدم أبدًا أجسامًا حادة (مثل المفكات أو الفرش السلكية) لتنظيف وجه المستشعر. استخدم قطعة قماش ناعمة ومذيبًا متوافقًا لمنع خدش الغشاء المعدني الرقيق، مما قد يؤثر على الدقة ومقاومة التآكل.

• الأسلاك لمناعة الضوضاء: في البيئات التي تحتوي على تداخل كهرومغناطيسي عالٍ (EMI) - مثل بالقرب من محركات VFD أو المحركات الكبيرة - استخدم كبلًا محميًا مزدوجًا ملتويًا لحلقة 4-20 مللي أمبير. يجب تأريض الدرع على جانب PLC/وحدة التحكم فقط لمنع حلقات التأريض التي قد تشوه أداء دقة 0.2%.
