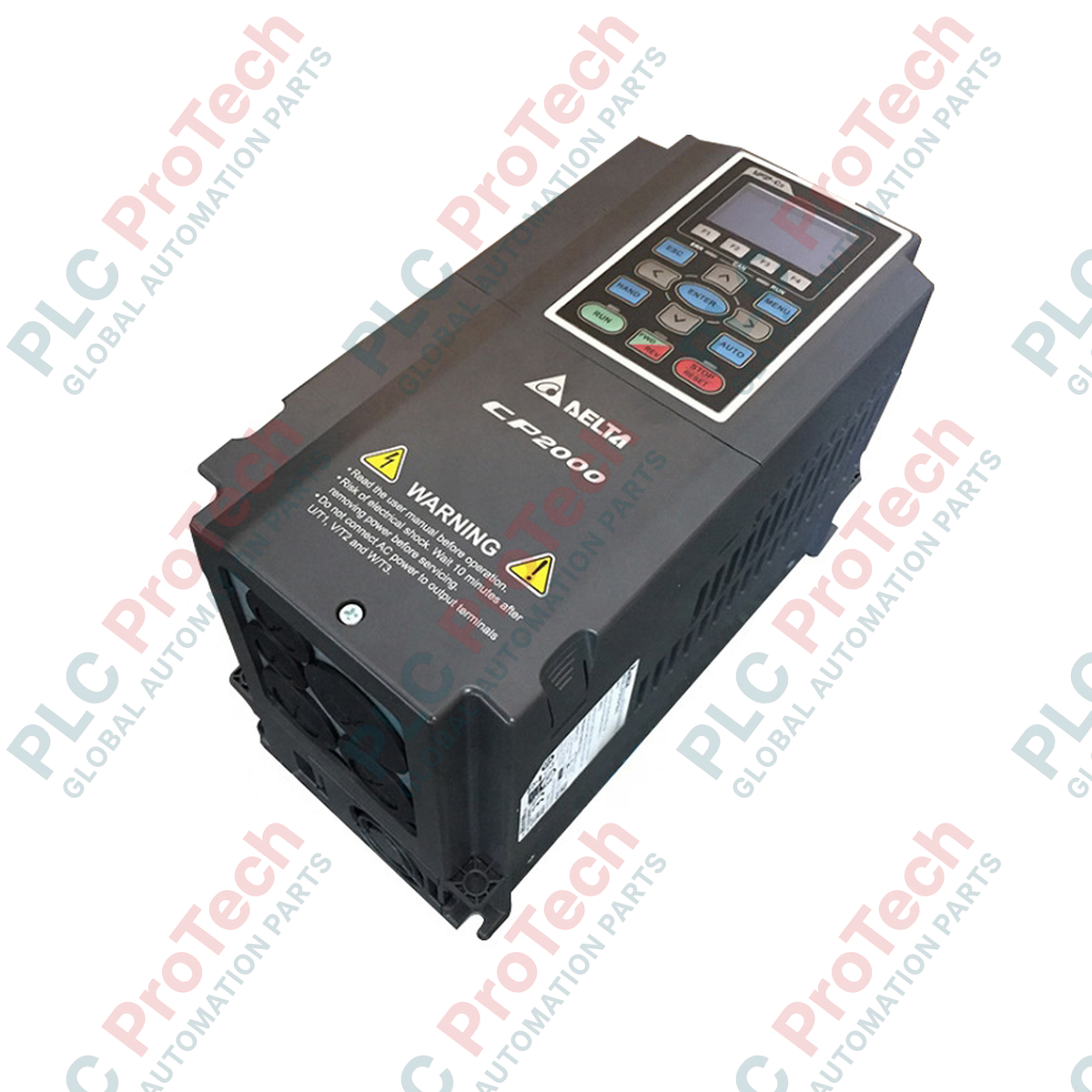

محرك متجه لمروحة ومضخة دلتا VFD110CP43B-21 سلسلة CP2000 بقوة 11 kW

نظرة عامة وقيمة التشغيل

يُعد VFD110CP43B-21 (VFD110CP43B21) محرك تردد متغير صناعي مصمم خصيصًا لتطبيقات المراوح والمضخات الطرد مركزية ضمن إطار أتمتة دلتا CP2000. يوفر قدرة إخراج 15 حصان (11 كيلو واط) مع تصنيف تيار مستمر 24 أمبير، ويستهدف هذا المحرك المتجه الحفاظ على الطاقة وتنظيم العمليات المتقدم في معالجة مياه البلديات، شبكات التكييف التجاري، إدارة أبراج التبريد، والري الزراعي واسع النطاق.

من خلال دمج هياكل ماكرو برمجيات تحكم المضخات المخصصة إلى جانب قدرات التتابع التزامني متعدد المحركات، تقوم الوحدة بتحسين ملفات استهلاك الطاقة تحت ظروف الحمل المتغيرة. تقلل هذه العملية المتخصصة من ضغوط المطرقة المائية في شبكات السوائل، تحمي عزل المحرك من الانهيار الحراري، وتقلل بشكل كبير من التآكل الميكانيكي على الدافعات، المحامل، ومكونات الربط.

هندسة النظام والبناء البيئي

يعمل هذا المحرك من سلسلة CP2000 على بنية طاقة ثلاثية الطور 460 فولت، ويشمل تحكم متجه بدون حساس متقدم (SVC) معاير لأحمال عزم متغيرة، مطابقة لمنحنيات الطاقة الدقيقة لآلات تحريك السوائل. تتميز تكوينات الأجهزة بهندسة تركيب مصممة للتركيب على الحائط، مما يسمح بنشر فعال لتخطيط الخزانات أو التركيب المباشر على الحائط حيثما كان مسموحًا.

يتميز الغلاف الفيزيائي بحاجز حماية مزدوج التصنيف IP20 وNEMA 1، يحمي بطاقات التحكم الدقيقة الداخلية، مكثفات حافلة الطاقة، ودوائر قيادة البوابة من الحطام الساقط والاتصال اليدوي العرضي. كما يدمج المحرك بنية ذكية متعددة المضخات قادرة على التحكم بما يصل إلى ثمانية محركات مساعدة عبر مخارج التتابع، موازنة ساعات التشغيل لمنع تدهور غير متساوٍ للآلات.

مصفوفة الأداء الفني

استفسارات هندسية وطرق التشخيص

• كيف يتم تكوين تسلسل التتابع التزامني متعدد المضخات المدمج؟

  يتم إعداد التكوين عبر مجموعة معلمات المضخة المتخصصة (عادة المجموعة 12). يقوم الفنيون بتحديد معلمات التحكم الرئيسية، وضبط مقياس مستشعر تغذية الضغط عبر المدخلات التناظرية، وربط أعلام المرحل المساعد الداخلي لتشغيل المرحلات التابعة بالتتابع بناءً على طلب PID أو إجمالي ساعات التشغيل المتراكمة.

• ما التعديلات التي تحسن منحنى تتبع توفير الطاقة في هذا المحرك؟

  قم بتغيير معلمة اختيار منحنى V/f من ملف تعريف خرج خطي إلى ملف تعريف منحنى مربع أو مكعب قابل للتعديل (وضع عزم متغير). يعكس هذا الملف الطبيعي الفيزيائي لأحمال المروحة والمضخة، حيث يقيّد إمداد الجهد عند الترددات التشغيلية المنخفضة لتحقيق تقليل هائل في استهلاك الكيلوواط ساعة المستمر.

• ما الحلقات التصحيحية التي تحل خطأ PID Sleep/Wake حيث يرفض المحرك التباطؤ؟

  يشير هذا السلوك إلى أن تردد عتبة النوم مضبوط أقل من الحد الأدنى المطلوب للحفاظ على جلوس صمام الفحص الفيزيائي، أو أن مكاسب حلقة تغذية PID غير معايرة. قم بضبط مؤقتات تأخير الكشف عن النوم، ورفع الحد الأدنى لتردد التشغيل أثناء النوم، وتحقق من تتبع التغذية الراجعة الفيزيائية للمستشعر القابل للتحويل عبر لوحة مفاتيح المراقبة الخاصة بالمحرك.

التكليف الميداني وبروتوكولات السلامة

تخصيص الطاقة عالية الجهد والتأمين بالأمانة العليا

قم بتوصيل خط الطاقة الوارد 460 فولت تيار متردد بدقة إلى أطراف الإدخال R وS وT فقط. توصيل خط الطاقة الوارد مباشرة إلى أطراف المحرك U وV وW سيسبب تدميرًا حراريًا فوريًا لمفاتيح الترانزستور الداخلية IGBT. قم بتركيب قاطع دائرة ذو قدرة انقطاع عالية (MCCB) أو صمامات أشباه موصلات سريعة الاستجابة قبل المحرك لعزل الوحدة ضد الارتفاعات المفاجئة في التيار على جانب الخط.

تكامل مستشعر PID وعزل كابل الجهد المنخفض

قم بتوجيه جميع خطوط تغذية مستشعر الضغط الخارجية 4-20 مللي أمبير أو 0-10 فولت في مسار أسلاك منفصل ومعزول بعيدًا عن أسلاك خرج المحرك الرئيسية. استخدم كابلات أدوات ملتوية ومظللة (بحد أدنى 0.5 مم مربع) لحلقة التغذية الراجعة. قم بإنهاء درع الكابل إلى دبوس الأرضي المخصص للتحكم على جانب المحرك فقط، مع ترك طرف المستشعر غير مؤرض لمنع حلقات الأرض التي قد تضخ ضوضاء في خوارزمية PID.

تهوية الحاوية والفواصل المكانية

عند تركيب المحرك على الحائط داخل غرفة مضخة صناعية معرضة للغبار، حافظ على مسافة عمودية لا تقل عن 100 مم فوق وتحت زعانف التبريد، ومسافة أفقية 50 مم من المعدات المجاورة. تأكد من أن مسار مروحة التبريد الداخلية القسرية خالٍ تمامًا من العوائق. في البيئات ذات درجات الحرارة العالية التي تقترب من 50 درجة مئوية، قم بتركيب مروحة عادم نشطة للخزانة لإخلاء الحرارة الموضعية ومنع توقف المحرك بسبب خطأ ارتفاع درجة حرارة المشتت الحراري.
