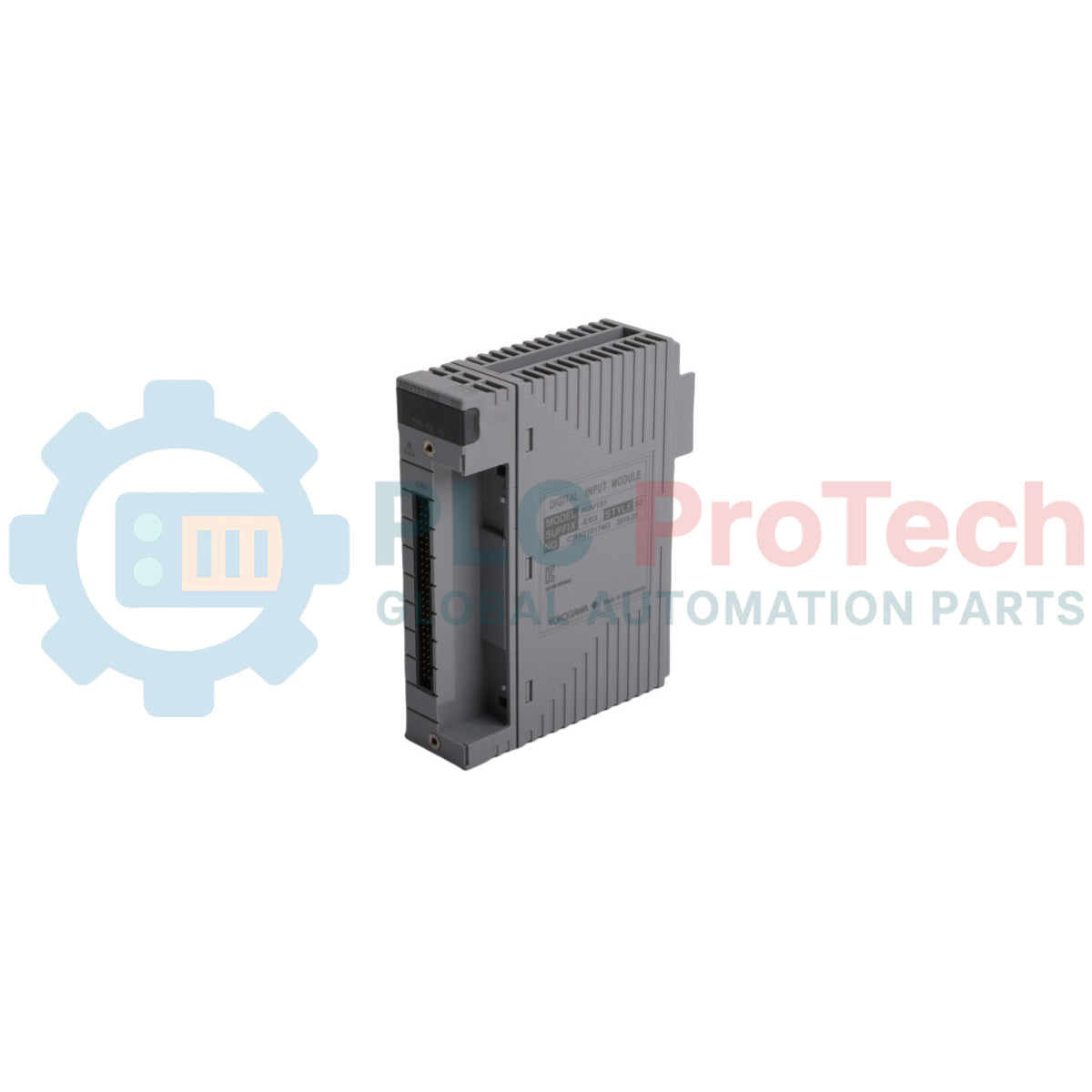

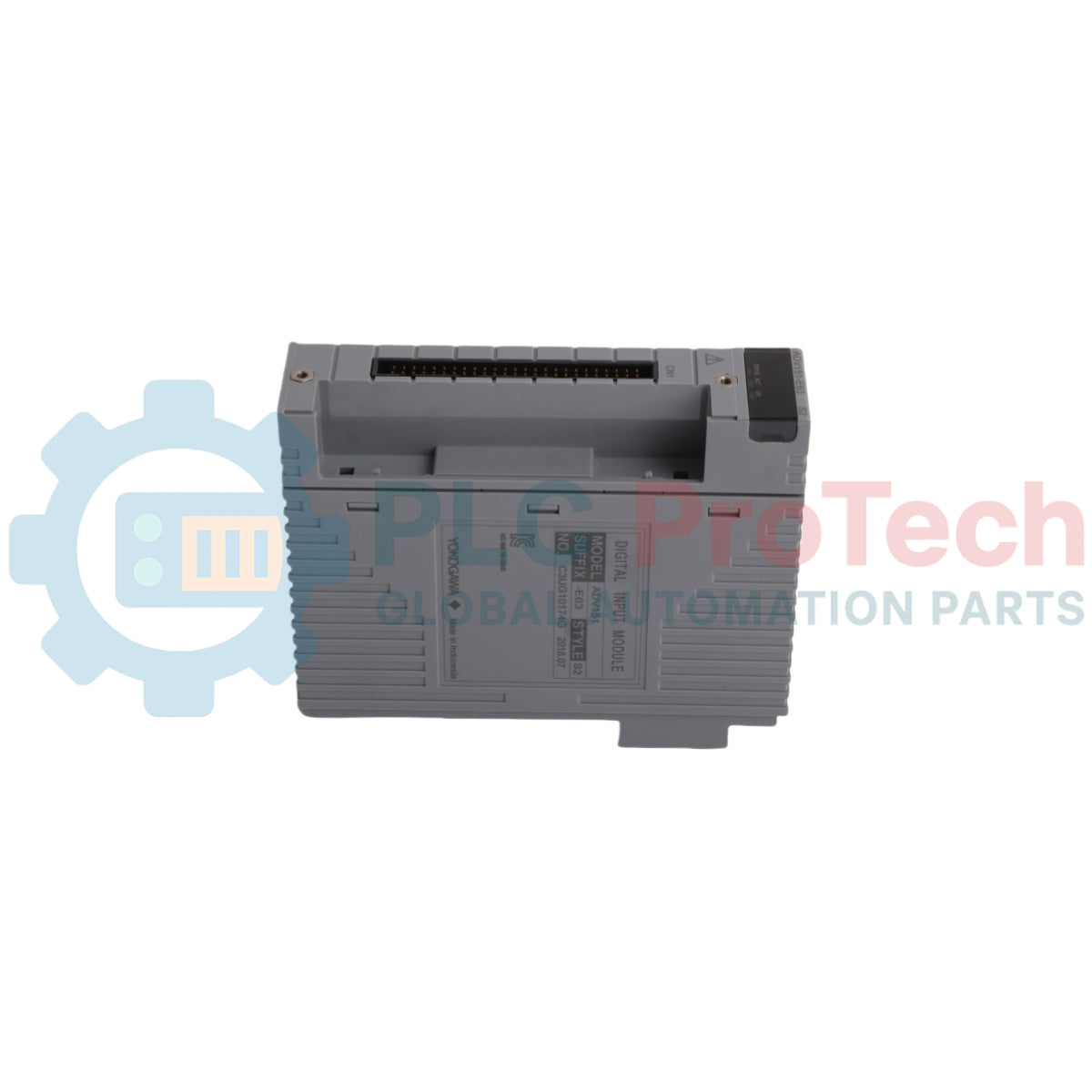

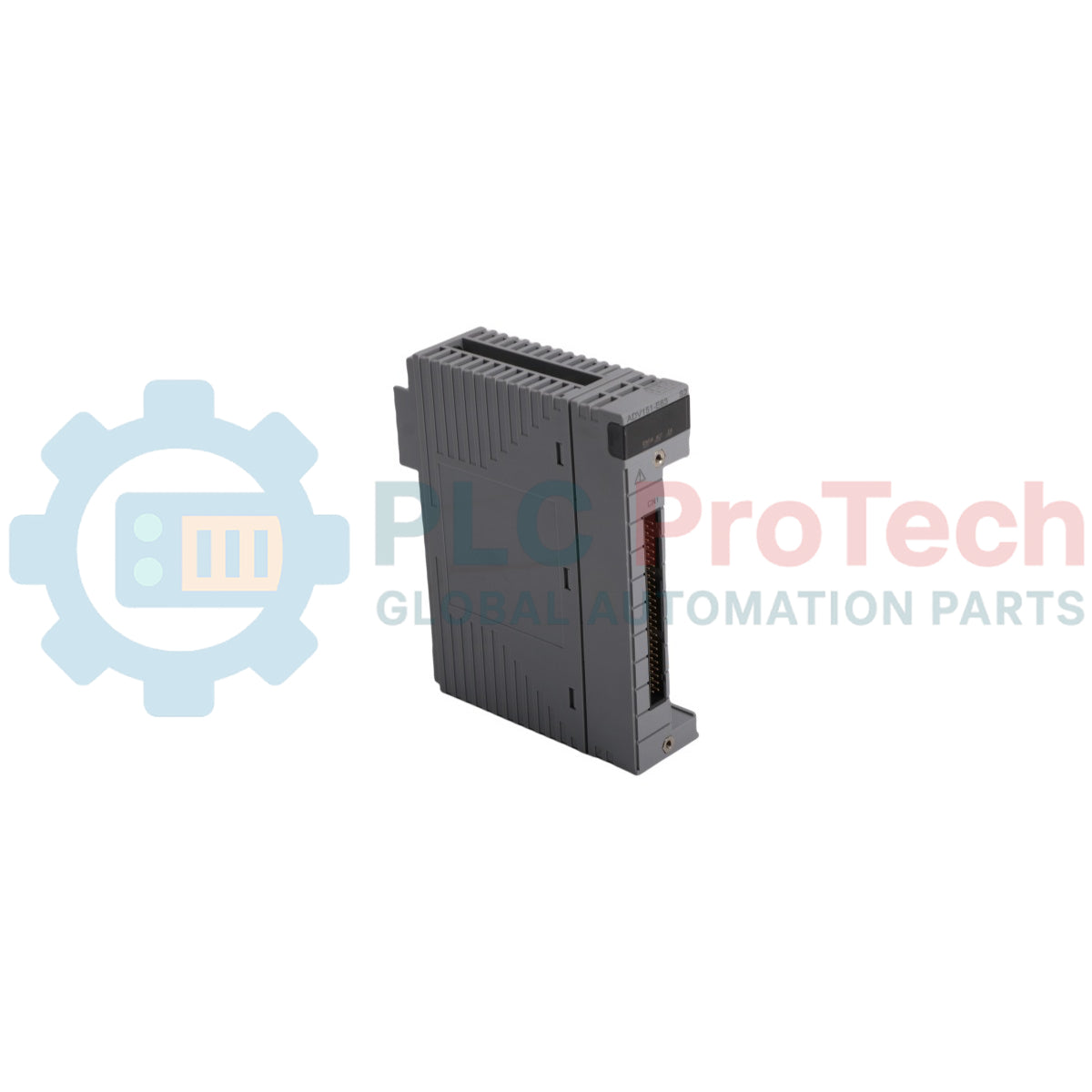

وحدة إدخال رقمية يوكوغاوا ADV151-E63 CENTUM VP FIO

نظرة عامة على المنتج

يُعد Yokogawa ADV151-E63 (ADV151E63) وحدة إدخال رقمية عالية الكثافة بـ 32 قناة مصممة خصيصًا لنظام التحكم المتكامل CENTUM VP. كعنصر أساسي من عائلة FIO (واجهة الإدخال/الإخراج الميدانية)، تم تصميمه لمراقبة الحالات المنفصلة من معدات الحقل مثل مشغلات المحركات، ومفاتيح الحد، وردود فعل موضع الصمامات في بيئات عالية المخاطر مثل محطات الطاقة ومصافي النفط ومرافق المعالجة الكيميائية. من خلال تقديم معالجة إشارات عالية السرعة لإدخالات 24 فولت تيار مستمر، يسمح ADV151-E63 لنظام التحكم بالاستجابة للتغيرات الميدانية في الوقت الحقيقي، مما يقلل بفعالية من تقلبات العملية ويمنع التوقف غير المجدول المكلف من خلال مراقبة دقيقة لتسلسل الأحداث.

تفصيل اللاحقة

تحدد لاحقة الطراز لـ ADV151-E63 واجهة الأسلاك والخصائص الوظيفية المحددة:

• ADV151: تحدد العتاد الأساسي كوحدة إدخال رقمية بـ 32 قناة.

• -E (النوع القياسي): تشير إلى أن الوحدة مصممة لإدخالات جهد/تلامس 24 فولت تيار مستمر قياسية، مما يوفر توافقًا عالميًا مع معظم أجهزة الاستشعار المنفصلة الصناعية.

• 6 (مع موصل MIL): يحدد نوع الاتصال الفيزيائي. الرقم "6" يدل على واجهة موصل MIL مزدوج (المعيار العسكري)، مما يسمح بأسلاك عالية الكثافة واتصال سريع بلوحات التوصيل عبر كابلات متخصصة.

• 3 (مع واجهة كابل الإشارة): يشير إلى تكوين واجهة متخصص مصمم للتكامل السلس مع لوحات تكييف الإشارة من Yokogawa أو كتل التوصيل المحددة، مما يضمن سلامة الإشارة عبر مسافات طويلة.

المواصفات الفنية

الأسئلة الفنية المتكررة

س1: ما الفائدة الرئيسية من واجهة موصل MIL المزدوج -E63؟

ج1: يسمح موصل MIL المزدوج بتركيب "التوصيل والتشغيل" السريع للغاية. يقلل من خطر أخطاء الأسلاك المرتبطة بأطراف البراغي الفردية ويمكّن من كثافة أعلى للإدخال/الإخراج في مساحة خزانة أصغر مقارنة بالإصدارات ذات مشابك الضغط.

س2: هل يدعم ADV151-E63 التشغيل المزدوج الاحتياطي؟

ج2: نعم. يمكن تكوين الوحدة في زوج احتياطي داخل محطة التحكم الميداني (FCS). إذا اكتشفت الوحدة النشطة عطلًا داخليًا، يتم نقل التحكم بسلاسة إلى الوحدة الاحتياطية للحفاظ على رؤية العملية.

س3: هل يمكن استخدام هذه الوحدة مع مفاتيح التقارب؟

ج3: نعم، هي متوافقة مع مفاتيح التقارب ذات السلكين بشرط أن يكون تيار التسرب وانخفاض جهد "تشغيل" ضمن حدود عتبة الوحدة (عادةً منطق 24 فولت تيار مستمر).

دليل الهندسة والتركيب

• سلامة الموصل: عند تركيب موصلات MIL، تأكد من أن أذرع القفل قد تم تثبيتها بالكامل. يمكن أن تؤدي الاتصالات الفضفاضة في وحدات عالية الكثافة مثل ADV151-E63 إلى إشارات "تقطيع" متقطعة في نظام التحكم الموزع (DCS)، مما قد يسبب إنذارات كاذبة.

• إدارة الكابلات: استخدم كابلات معتمدة من Yokogawa مثل KS1 أو ما يشابهها لواجهة -E63. تأكد من توجيه الكابلات بعيدًا عن خطوط التيار المتردد عالية الجهد (480 فولت تيار متردد أو أكثر) لمنع التداخل الكهرومغناطيسي الذي قد يسبب حالات "عالية" خاطئة على مدخلات 24 فولت تيار مستمر الرقمية.

• بروتوكول التأريض: توفر الوحدة عزلًا بجهد 500 فولت تيار متردد، ولكن لأداء مثالي، يجب أن يكون المشترك الإشاري لمصدر طاقة الحقل 24 فولت تيار مستمر مرتبطًا بشكل صحيح بأرض النظام عند نقطة واحدة لتجنب مشاكل الجهد العائم.

مزايا هندسية

يتميز ADV151-E63 بهيكله عالي الكثافة، مما يسمح بإدارة 32 قناة ضمن فتحة عرضها 45 مم فقط. تم تقوية عتاده لتحمل الضغوط الحرارية الشائعة في غرف التحكم الصناعية، مع الحفاظ على تصنيف 60 درجة مئوية دون تقليل الأداء. علاوة على ذلك، تدعم الوحدة "استبدال الوحدة أثناء التشغيل"، مما يسمح للفنيين بتبديل الوحدات أثناء التشغيل دون تعطيل ناقل ESB أو وحدات الإدخال/الإخراج الأخرى في نفس العقدة، وهو مطلب حاسم لصناعات العمليات المستمرة على مدار الساعة.
