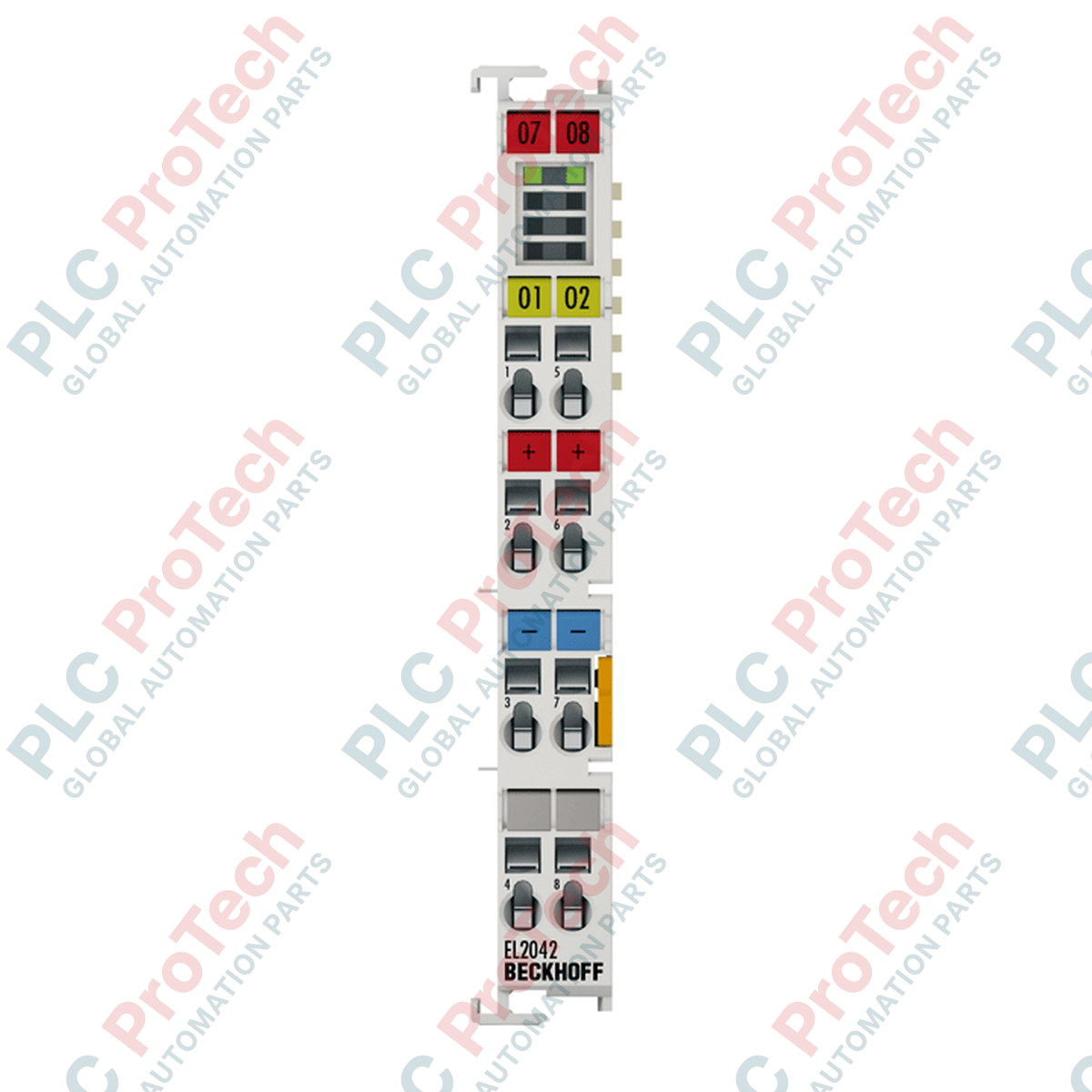

EL2042 طرفية خرج رقمي بقناتين 24 فولت تيار مستمر 4 أمبير تيار عالي

نظرة عامة على المنتج

إن EL2042 (EL2042) هو طرف إخراج رقمي ذو قناتين عالي السعة مصمم لنظام EtherCAT I/O، وهو مصمم خصيصًا لتشغيل الأحمال الصناعية الثقيلة. بينما تصل أطراف الإخراج القياسية غالبًا إلى ذروة 0.5 أمبير، يوفر EL2042 قوة 4.0 أمبير لكل قناة، أو ما يصل إلى 8.0 أمبير من خلال التوصيل المتوازي. في التطبيقات التي تتطلب قدرة عالية مثل التحكم في الصمامات الهيدروليكية، ومشغلات المحركات الكبيرة DC، وعناصر التسخين عالية الكثافة، يوفر هذا الطرف الطاقة اللازمة دون الحاجة إلى مرحلات وسيطة. يتميز EL2042 بتشخيصات متقدمة للكشف عن الدوائر القصيرة والدوائر المفتوحة، مما يعزز موثوقية النظام من خلال توفير تغذية راجعة في الوقت الفعلي لوحدة التحكم، مما يقلل بشكل كبير من وقت استكشاف الأخطاء وإصلاحها في عمليات التصنيع التي تعمل على مدار الساعة طوال أيام الأسبوع.

التهيئة الفنية

يستخدم EL2042 تقنية توصيل بثلاثة أسلاك، مما يسمح بالاتصال المباشر للأحمال دون الحاجة إلى كتل أطراف إضافية لتوزيع التأريض أو الطاقة. مراحل الإخراج محمية بالكامل ضد الدوائر القصيرة ومصممة للتعامل مع الأحمال الأومية والاستقرائية ومصابيح الإضاءة بسهولة. إحدى الميزات التقنية البارزة هي طاقة الكسر العالية التي تبلغ < 1.7 جول لكل قناة، مما يسمح لها بتبديد الطاقة المخزنة في الملفات الحثية الكبيرة بأمان أثناء الإيقاف. تعمل الوحدة بوقت استجابة سريع (TON: 40 ميكروثانية) وتوفر عزلًا كهربائيًا بقوة 500 فولت بين منطق E-bus وإمكانات المجال. يتناسب التصميم عالي الكثافة مع غلاف قياسي بحجم 12 مم، مع الحفاظ على البصمة المدمجة لكتلة طرف EtherCAT مع توفير خرج طاقة كبير.

المواصفات الفنية

الأسئلة الشائعة الفنية

كيف أقوم بتهيئة الطرف للتشغيل المتوازي 8.0 أمبير؟

لتحقيق خرج 8.0 أمبير، يجب توصيل كلتا قناتي الخرج بالتوازي مع نفس الحمل وتبديلهما في وقت واحد ضمن برنامج TwinCAT PLC. نظرًا لأن EL2042 محمي ضد الدوائر القصيرة ويتميز بقدرة تبديل متزامنة، يمكنه مشاركة تيار الحمل بأمان عبر مفتاحي أشباه الموصلات الداخليين.

ما هي فائدة تشخيصات "الدوائر المفتوحة" المتكاملة؟

تتيح ميزة تشخيص الدائرة المفتوحة لوحدة التحكم المنطقية القابلة للبرمجة (PLC) الكشف عما إذا كان السلك قد انقطع أو فشل الحمل (مثل ملف الملف اللولبي)، حتى عندما يكون الخرج في حالة "إيقاف التشغيل". وهذا يسمح بالإنذار الفوري قبل أن تحاول الآلة القيام بدورة، مما يمنع الأضرار الميكانيكية المحتملة أو دورات الإنتاج الضائعة.

هل يتطلب هذا الطرف تغذية طاقة منفصلة؟

يسحب EL2042 تيار الخرج من نقاط توصيل الطاقة في كتلة طرف EtherCAT. نظرًا لقدرته العالية على التيار (حتى 8.0 أمبير)، من الضروري التأكد من أن طرف تغذية الطاقة السابق (مثل EL9100 أو EK1100) وحمل التيار الإجمالي على سكة التوصيل الكهربائي لا يتجاوز الحد الأقصى 10 أمبير.

دليل الهندسة والتركيب

• الإدارة الحرارية: عند تشغيل كلتا القناتين بأقصى سعة 4.0 أمبير، يولد الطرف حرارة داخلية. تأكد من أن لوحة التحكم تحتوي على تهوية كافية وأن درجة حرارة التشغيل لا تتجاوز 60 درجة مئوية. إذا تم استخدام وحدات EL2042 متعددة جنبًا إلى جنب بكامل طاقتها، ففكر في استخدام مروحة أو توفير مسافات لمنع الفصل الحراري.

• متطلبات الأسلاك: نظرًا للتيار الذي يبلغ 4.0 أمبير لكل قناة، تأكد من أن مقياس السلك المستخدم كافٍ لمنع انخفاض الجهد. يدعم الطرف ما يصل إلى 2.5 مم مربع (AWG 14) للسلك الصلب أو المجدول. يوصى باستخدام أطراف التوصيل ذات المقطع العرضي 1.5 مم مربع للموصلات المرنة لضمان اتصال مقاوم للاهتزاز.

• حماية الحمل الحثي: بينما يتمتع EL2042 بتصنيف طاقة كسر عالٍ يبلغ 1.7 جول، قد لا تزال الأحمال الحثية الكبيرة جدًا (مثل مغناطيسات الفرامل الكبيرة) تنتج قوة دافعة كهربائية عكسية كبيرة. في مثل هذه الحالات، يمكن أن يساعد تركيب صمام ثنائي خارجي للتحويل المباشر عند الحمل في حماية المكونات الداخلية للطرف وتقليل التداخل الكهرومغناطيسي (EMI).
