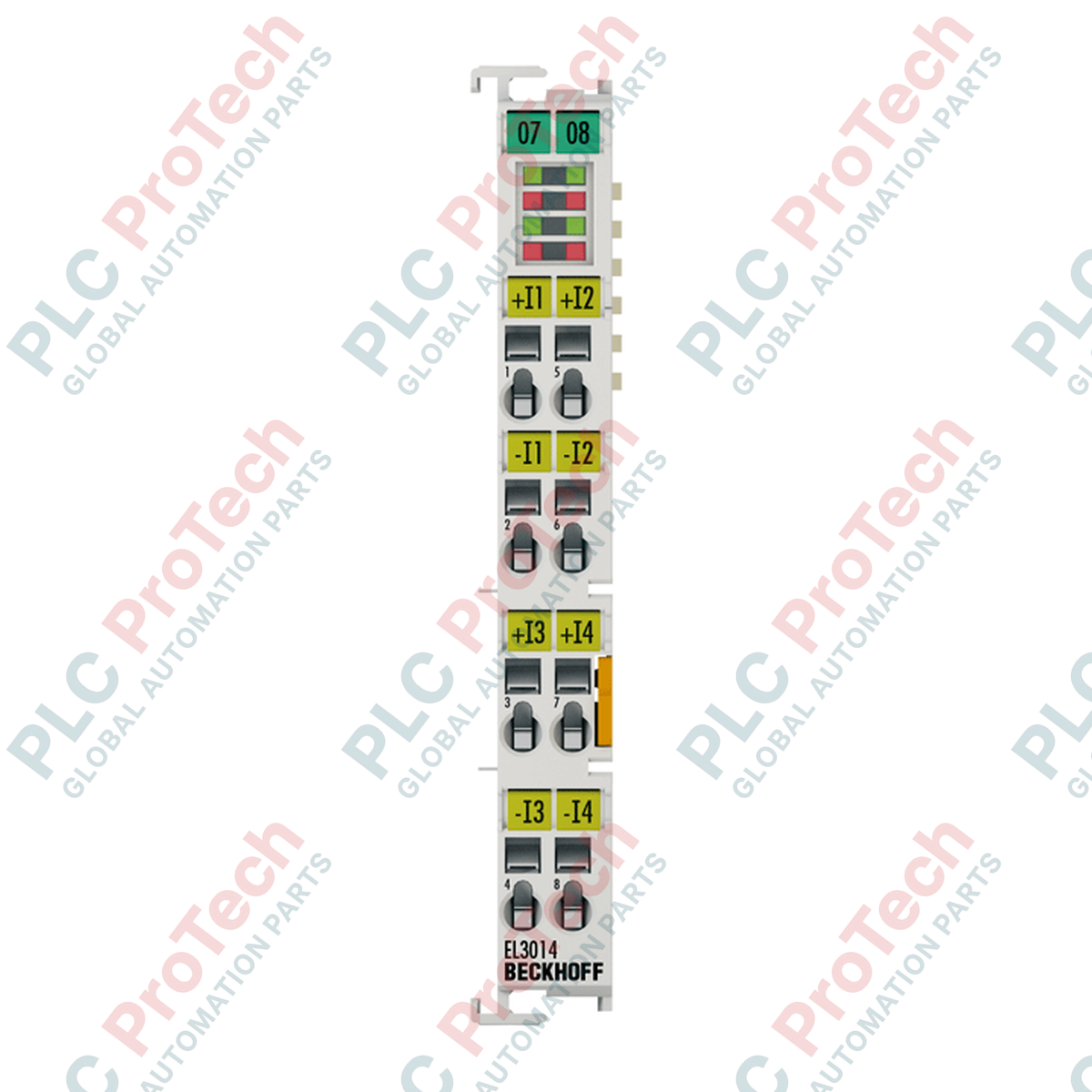

EL3014 | BECKHOFF | طرف EtherCAT

الشركة المصنعة: BECKHOFF

رقم القطعة: EL3014

طرف EtherCAT، مدخل تناظري رباعي القنوات، تيار، 0-20 مللي أمبير، 12 بت، تفاضلي

عدد المدخلات: 4 (تفاضلية)

مصدر الطاقة: عبر ناقل E

التقنية: مدخل تفاضلي

نوع الإشارة: تفاضلية

تيار الإشارة: 0-20 مللي أمبير

ساعات موزعة: –

المقاومة الداخلية: 85 أوم (نموذجي) + جهد الصمام الثنائي

تردد حد مرشح الإدخال: 1 كيلو هرتز

الجهد في الوضع المشترك UCM: 10 فولت كحد أقصى

وقت التحويل: 0.625 مللي ثانية إعداد افتراضي، قابل للتكوين، متعدد

الدقة: 12 بت (عرض 16 بت بما في ذلك الإشارة)

خطأ القياس: < ±0.3% (بالنسبة للقيمة الكاملة)

مقاومة جهد الاندفاع: 35 فولت تيار مستمر

العزل الكهربائي: 500 فولت (ناقل E/جهد الإشارة)

استهلاك التيار لجهات توصيل الطاقة: –

استهلاك تيار ناقل E: 130 مللي أمبير (نموذجي)

عرض البت في صورة العملية: المدخلات: 16 بايت

التكوين: لا يوجد إعداد عنوان أو تكوين

الميزات الخاصة: مرشحات FIR/IIR قابلة للتنشيط، مراقبة قيمة الحد

الوزن: حوالي 55 جرام

درجة حرارة التشغيل/التخزين: -25…+60 درجة مئوية/-40…+85 درجة مئوية

الرطوبة النسبية: 95%، بدون تكثف

مقاومة الاهتزاز/الصدمات: مطابقة للمواصفة EN 60068-2-6/EN 60068-2-27

حصانة/انبعاث التوافق الكهرومغناطيسي: مطابقة للمواصفة EN 61000-6-2/EN 61000-6-4

تصنيف الحماية/موضع التركيب: IP20/متغير

الأسلاك القابلة للتوصيل: لجميع أطراف ESxxxx

الموافقات/العلامات: CE، UL، ATEX

علامة Ex: II 3 G Ex nA IIC T4 Gc

شكل التصميم: مبيت طرفي مدمج مزود بمؤشرات LED للإشارة

المادة: بولي كربونات

الأبعاد (العرض × الارتفاع × العمق): 12 مم × 100 مم × 68 مم

التركيب: على سكة DIN مقاس 35 مم، مطابقة للمواصفة EN 60715 مع قفل

التركيب المتجاور بواسطة: فتحة مزدوجة وتوصيل بمفتاح

الوسم: وسم سلسلة BZxxx

الأسلاك: موصل صلب (e)، موصل مرن (f) وطرف (a): تفعيل الزنبرك بواسطة مفك براغي

مقطع عرضي للتوصيل:

s*: 0.08…2.5 مم²،

st*: 0.08…2.5 مم²،

f*: 0.14…1.5 مم²

مقطع عرضي للتوصيل AWG:

s*: AWG 28…14،

st*: AWG 28…14،

f*: AWG 26…16

طول التعريج: 8…9 مم

التحميل الحالي لجهات توصيل الطاقة: Imax: 10 أمبير

*s: سلك صلب؛ st: سلك مجدول؛ f: مع طرف

وزن الشحن: 2 كجم
