EPP2308-0002 صندوق إيثركات P بإدخال 4 قنوات + إخراج 4 قنوات

نظرة عامة على المنتج

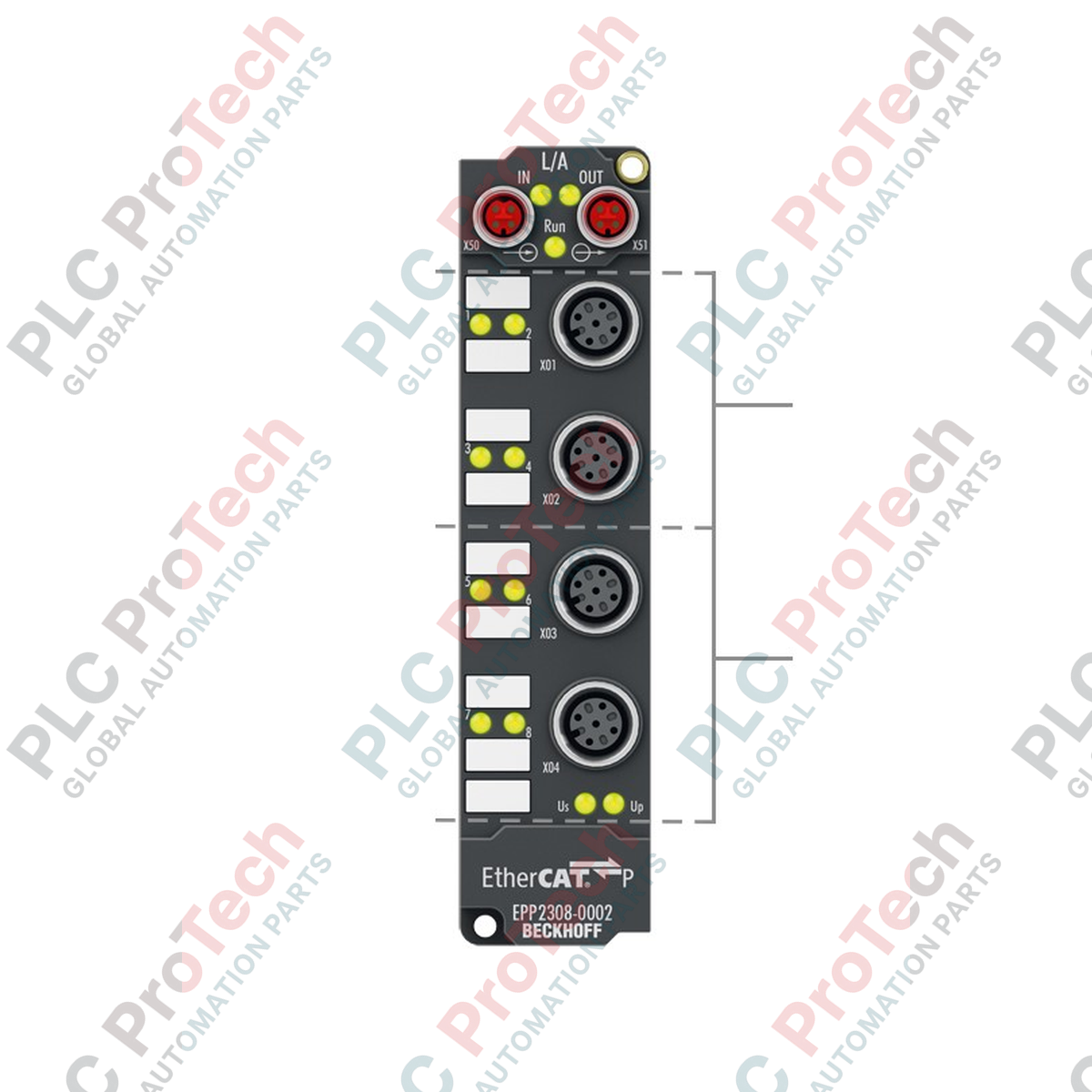

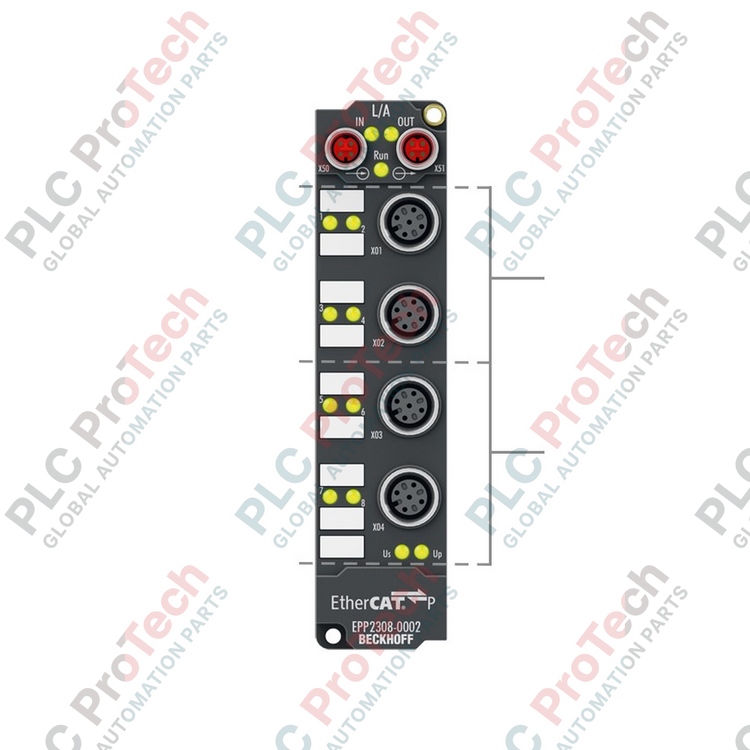

يُعد EPP2308-0002 (EPP23080002) وحدة إدخال/إخراج متعددة الاستخدامات قابلة للتركيب على الآلات ومصممة لبيئات الأتمتة اللامركزية. باستخدام تقنية EtherCAT P، تدمج هذه الوحدة اتصال بيانات عالي السرعة ودائرتين منفصلتين للطاقة 24 فولت تيار مستمر في كابل واحد M8 مشفر P. في التصنيع المتقدم، واللوجستيات، وخلايا الروبوتات، يسمح EPP2308-0002 بالاتصال المباشر بأربعة مداخل رقمية وأربعة مخارج رقمية على مستوى الحقل. هذا الطراز مزود خصيصًا باتصالات M12 مشفرة A بخمسة دبابيس، مما يسهل استخدام كابلات المستشعرات/المشغلات الصناعية القياسية. مع تصنيف الحماية IP67 وتصميمه المتين، يلغي EPP2308-0002 الحاجة إلى صناديق التوصيل وإدارة الكابلات المعقدة، مما يدفع نحو الانتقال إلى "أتمتة بكابل واحد".

التكوين الفني

يتميز EPP2308-0001 بواجهتي حافلة M8 مشفرتين P لخط EtherCAT P وأربعة مقابس M12 لإشارات الإدخال/الإخراج. عادةً ما يحمل كل مقبس M12 قناتين، مما يزيد من كثافة العلبة المدمجة. تتوافق المداخل مع معايير EN 61131-2 النوع 3، مع فلتر 3.0 مللي ثانية لضمان موثوقية الإشارة في بيئات كهربائية صاخبة. توفر المخارج الرقمية الأربعة تيارًا يصل إلى 0.5 أمبير لكل منها وهي محمية بالكامل ضد الدوائر القصيرة، وقادرة على تشغيل الأحمال الأومية والحثية وأحمال المصابيح. يتم اشتقاق تغذية المستشعر مباشرة من جهد التحكم (Us) بسعة إجمالية 0.5 أمبير، مما يضمن تشغيل الأجهزة الميدانية بأمان دون الحاجة إلى كتل توزيع مساعدة.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف تختلف وصلات M12 عن طراز EPP2308-0001؟

يستخدم EPP2308-0002 موصلات M12 بخمسة دبابيس بدلاً من موصلات M8. هذا يسمح باستخدام كابلات M12 القياسية، التي يفضلها غالبًا مهندسو الميكانيكا الثقيلة. بالإضافة إلى ذلك، نظرًا لأن مقابس M12 تحتوي على 5 دبابيس، يمكن تكوين كل مقبس لحمل إشارات متعددة (مثل مدخلين أو زوج مدخل/مخرج) حسب تخطيط الدبابيس الداخلي.

هل يمكن لهذه الوحدة التعامل مع التبديل عالي السرعة للأحمال الحثية؟

نعم، مع زمن تشغيل نموذجي (TON) يبلغ 50 ميكروثانية وزمن إيقاف (TOFF) يبلغ 100 ميكروثانية، تكون المخارج سريعة الاستجابة للغاية. تتضمن الوحدة حماية داخلية للأحمال الحثية. بالنسبة للمغناطيسات الكهربائية الكبيرة جدًا أو التبديل عالي التردد، تأكد من أن طاقة الكسر لا تتجاوز الحدود الحرارية الداخلية لتجنب تقدم شيخوخة المكونات مبكرًا.

ما هو استخدام استهلاك التيار "Us"؟

يوفر "Us" (طاقة النظام والمستشعر) جهد 24 فولت تيار مستمر للمنطق الداخلي للصندوق والطاقة للمستشعرات المتصلة بالمداخل. في مقطع EtherCAT P، يكون هذا منفصلًا عن "Up" (طاقة الطرفيات)، التي عادةً ما تغذي أحمال المخارج.

دليل الهندسة والتركيب

• ختم موصل M12: للحفاظ على سلامة IP67، تأكد من تركيب جميع مقابس M12 إما بكابل أو بغطاء برغي واقي. قم بشد موصلات M12 بعزم 0.6 نيوتن متر. الشد غير الكافي هو سبب شائع لتسرب الرطوبة في البيئات ذات الرطوبة العالية أو أثناء عمليات الغسيل.

• إدارة طاقة EtherCAT P: عند توصيل عدة وحدات EPP على التوالي، احسب إجمالي استهلاك التيار لكل من Us وUp. كابل M8 المشفر P يتحمل تيارًا أقصى يبلغ 3 أمبير. إذا تجاوز مقطعك هذا الحد، يجب استخدام وحدة تغذية وسيطة EPP9001 أو EPP9022.

• التركيب والاهتزاز: تم تصميم EPP2308-0002 لتحمل الصدمات والاهتزازات الكبيرة (EN 60068-2-6/27). لتحقيق أقصى استقرار، قم بتركيب الصندوق على سطح آلة مستوٍ وصلب باستخدام فتحتَي التثبيت. تأكد من تثبيت كابلات EtherCAT P مع تخفيف الإجهاد بالقرب من الصندوق لمنع الضغط الميكانيكي على مقابس الحافلة M8.
