جنرال إلكتريك DS3800NOAA1F1D مارك IV لوحة مضخم العمليات

الوصف

يعمل DS3800NOAA1F1D كلوحة أم متخصصة مصممة لمنصة التحكم في التوربين Speedtronic Mark IV. تقوم هذه اللوحة بالمضخم التشغيلي بتوسيع قدرات مراقبة الإشارة خلال روتينات التسلسل الآلي، بما في ذلك مراحل تشغيل التوربين، التبريد، والإيقاف.

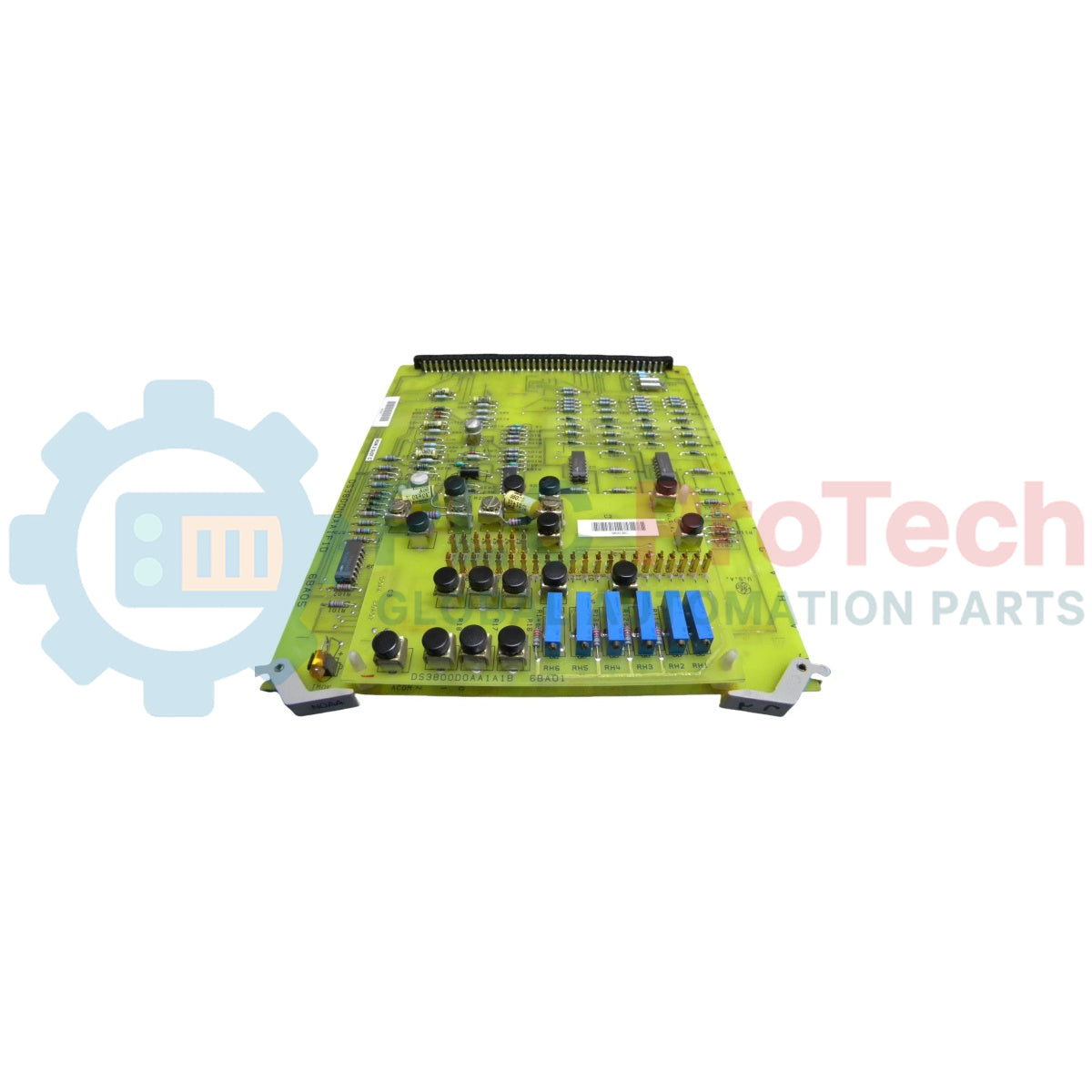

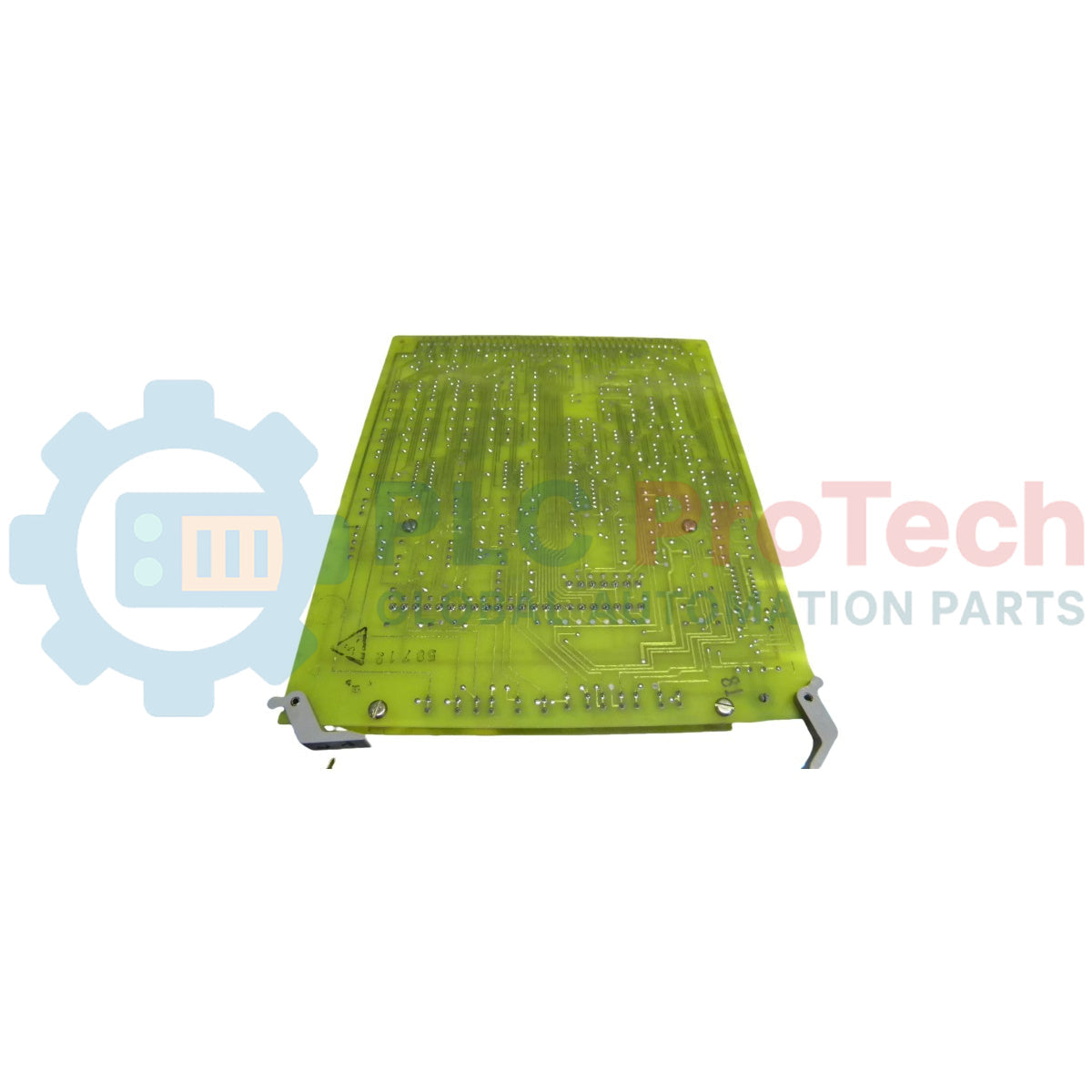

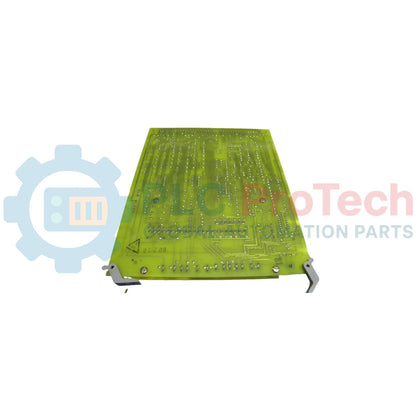

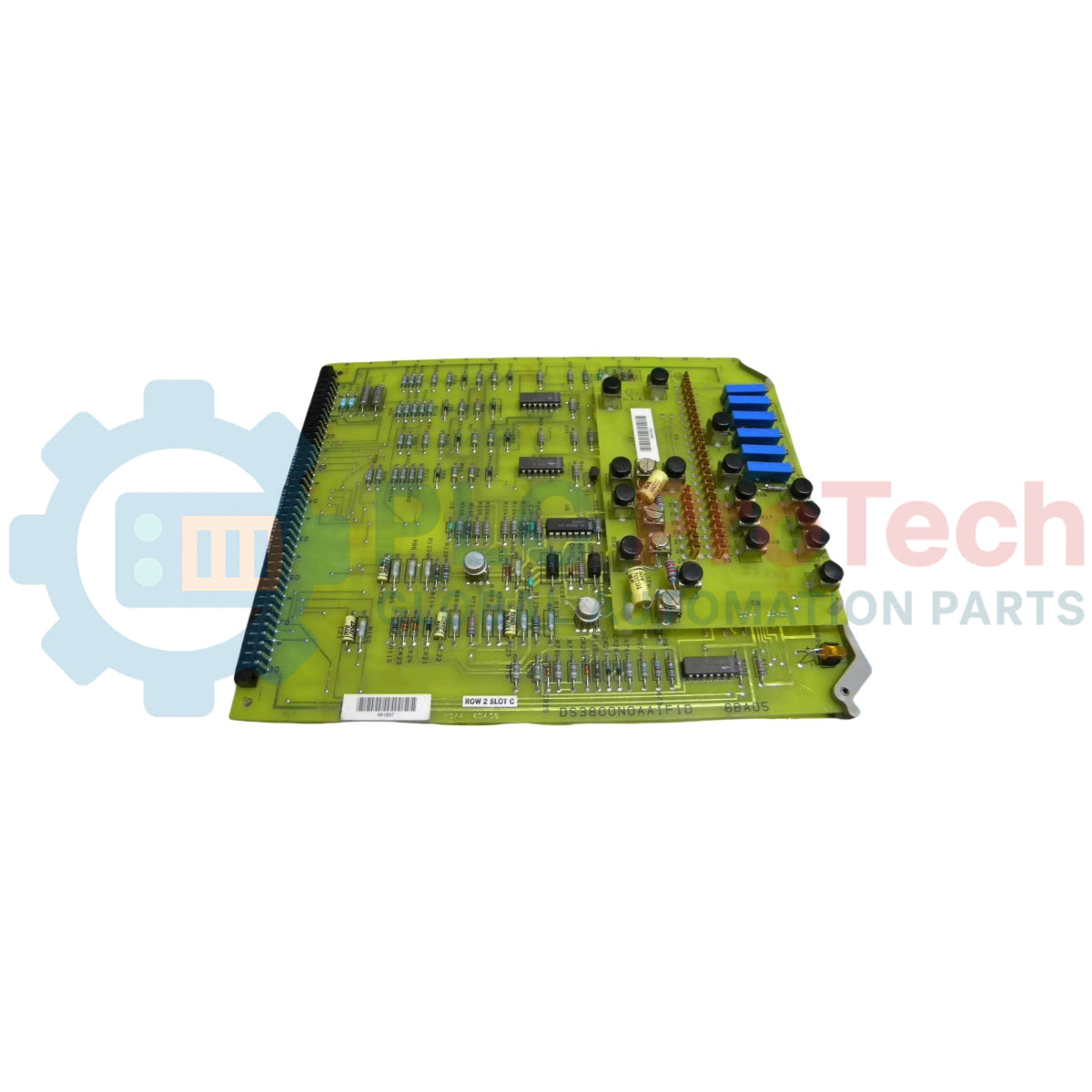

الإطار الهيكلي لـ DS3800NOAA1F1D يعالج معلمات بيئية ووقودية حيوية من خلال مراقبة حلقات انبعاثات الهواء والوقود والماء. يعمل كأساس رئيسي للوحة الابنة المساعدة الأصغر DS3800DOAA، التي تتصل عبر تسعة وعشرين دبوس توصيل بين اللوحات لإضافة عدة مقاومات ضبط ومثبتات براغي سريعة التوصيل. يعتمد تكييف الإشارة على ست دوائر متكاملة تحتوي على مقارنات رباعية منخفضة الطاقة ومنخفضة الانحراف ومضخمات تشغيلية مزدوجة إلى جانب ترانزستور واحد ومقاومات ومكثفات وصمامات توجيه. تم بناؤه مع فتحات تثبيت في الزوايا مثقوبة من المصنع وحافة علوية معنونة بمحاذاة، ويشمل مصباح LED تشخيصي برتقالي واحد، وثلاثة عشر نقطة اختبار مخصصة، وموصل PCB ثقيل لتحسين مراقبة التناظرية منخفضة الكمون.

الميزات

• نواة توسيع اللوحة المزدوجة: يعمل كلوحة أم صلبة تقبل لوحة مساعدة DS3800DOAA عبر 29 دبوس توصيل متخصص.
• تكييف الإشارة منخفض الانحراف: يستخدم مقارنات رباعية منخفضة الطاقة ومضخمات تشغيلية مزدوجة للحفاظ على دقة الإشارة عبر خطوط المعالجة.
• أذرع الإدخال المدمجة: يحتوي على مشابك استخراج مثبتة من المصنع في الزوايا اليمنى لتوفير نقاط رافعة أثناء صيانة الفتحات.
• تشخيص الحلقة المحلية: مزود بـ 13 نقطة اختبار مدمجة في الأجهزة ومصباح LED برتقالي للحالة لتسهيل رسم خرائط الأخطاء في الوقت الحقيقي.

التطبيقات

• تتبع تسلسل التوربين الآلي: مُثبت داخل لوحات Speedtronic لضبط متغيرات التغذية الراجعة أثناء خطوات التشغيل الآلي، الإيقاف، والتبريد.
• مراقبة انبعاثات البيئة: تتبع وتطبيع مقاييس المعلمات القادمة من هواء العادم، ووقود التوربين، ودوائر حقن المياه.
• دوائر مقارنة الإشارة التناظرية: تعمل ضمن شبكات التحكم الصناعية القديمة التي تتطلب عتبات مضخم عمليات دقيقة ومنخفضة الانجراف.

المواصفات الفنية

الاتصالات / الواجهات

إرشادات التثبيت

• إيقاف تشغيل جهد الناقل: تأكد من إيقاف تشغيل الطاقة بالكامل عبر رف لوحة التحكم بأكمله قبل لمس أو تعديل مجموعات بطاقات الدوائر الداخلية.
• إعداد التأريض الكهروستاتيكي: يجب على الفنيين استخدام سوار مضاد للكهرباء الساكنة مؤرض ومثبت للتحقق لحماية المقارنات ذات الإزاحة المنخفضة على اللوحة من الانهيار العازل الكارثي.
• تثبيت البطاقة المساعدة: قم بمحاذاة وضغط 29 دبوس توصيل للوحة المساعدة DS3800DOAA بقوة في فتحات اللوحة الأم قبل إدخال الوحدة الهيكلية في فتحة اللوحة.
• تركيب القناة ذات الرافعة: وجه البطاقة عبر الحافة العلوية المحددة بمحاذاة العلامات إلى مسارات دليل البطاقة، مستخدمًا مشابك الاستخراج على الجانب الأيمن لتأمين التركيب الكامل في المقبس المتوافق.
