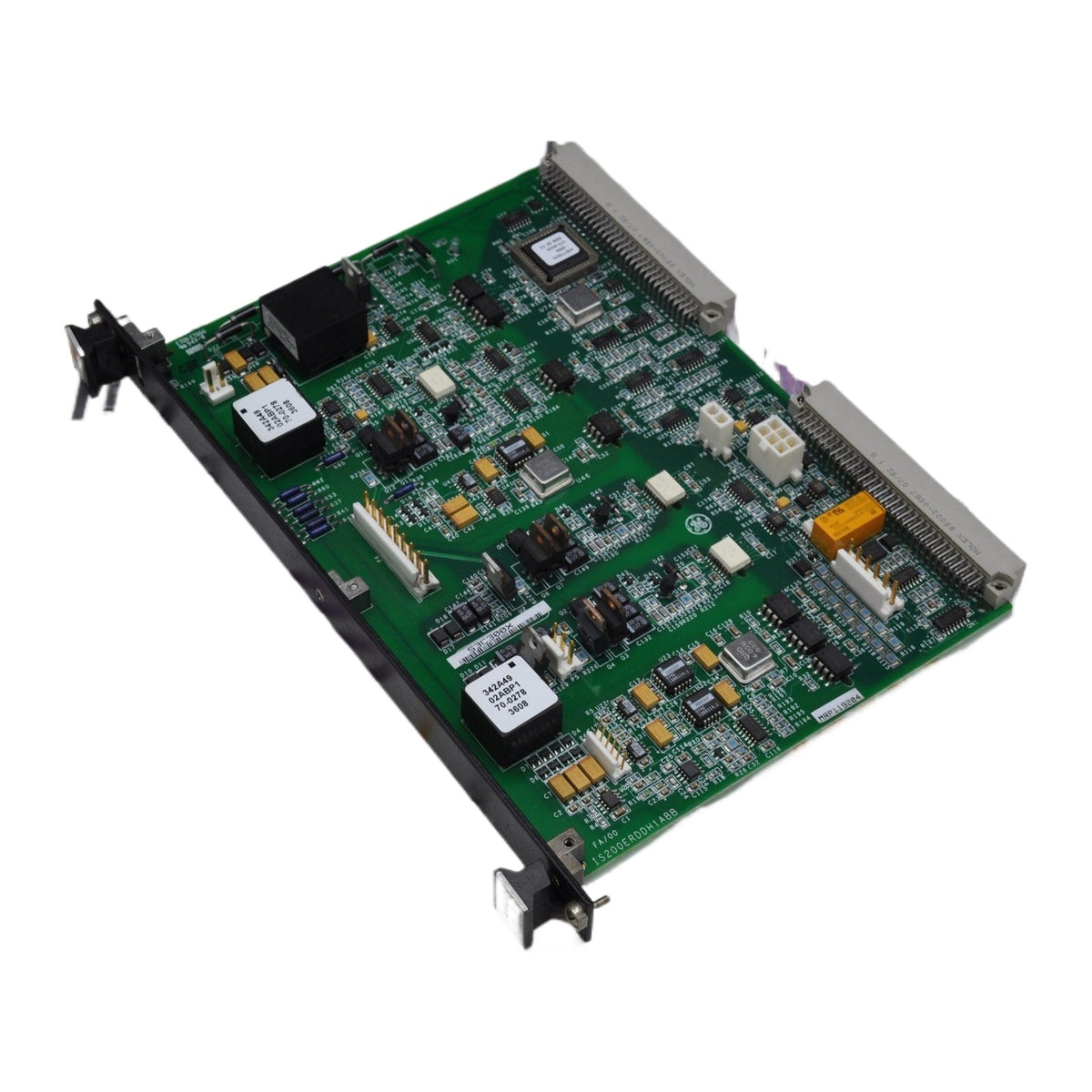

لوحة واجهة الحماية GE Energy IS200TPIMG1A من سلسلة Mark VI

لوحة واجهة الحماية GE Energy IS200TPIMG1A من سلسلة Mark VI

تبقى فقط 2 عنصر/عناصر في المخزون

  • الشركة المصنعة: General Electric

  • رقم المنتج: IS200TPIMG1A

  • Country of origin:الولايات المتحدة

  • نوع المنتج: لوحات طرفية للواجهة الواقية

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 800ج

  • Dimensions: 40 mm x 238 mm x 86 mm (D x H x W)

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

إن لوحة الأطراف للواجهة الوقائية GE Energy IS200TPIMG1A مصممة للاستخدام ضمن أنظمة التحكم في التوربينات الغازية Mark VI Speedtronic. تعمل IS200TPIMG1A كلَوحة واجهة سلبية تدير بشكل أساسي إشارات الفصل الحرجة ومدخلات الحماية، مثل أوامر الإيقاف الطارئ (E-Stop) وإشارات ارتجاع المرحلات. وتوفر عزلاً كهربائياً بين منطق التحكم والأجهزة الميدانية لحماية سلامة النظام. توجه اللوحة إشارات الفصل والحماية من معالج التحكم في التوربين إلى الأجهزة الميدانية الخارجية، وتفعّل المرحلات الموجودة على اللوحة عند اكتشاف حالة فصل لبدء إجراءات الإيقاف. كما تراقب إشارات الارتجاع من الأجهزة الميدانية وتدعم منطق التصويت 2 من 3 في تكوينات التكرار المعياري الثلاثي (TMR)، لتنفيذ إجراءات الفصل فقط عند تأكيدها عبر قنوات متعددة.

الميزات

  • تتعامل مع المدخلات والمخرجات المنفصلة للوظائف الوقائية الحرجة، بما في ذلك الإيقاف الطارئ، وتجاوز السرعة، وارتفاع درجة الحرارة، وفشل اللهب.
  • مزودة بثلاث كتل أطراف أفقية (TB1 وTB2 وTB3)، توفر كل منها 20 طرفاً معدنياً فضياً.
  • تتضمن ثمانية مصهرات بجهد 125 فولت، مقسمة إلى مجموعتين تضم كل منهما أربعة مصهرات.
  • تحتوي على تسعة مرحلات/موصلات باللونين الأسود والأبيض، مغطاة بالبلاستيك الشفاف.
  • تحتوي على دائرة متكاملة واحدة موضوعة رأسياً وترانزستور نصف دائري في تجميعة PCB العلوية اليمنى.
  • متوافقة بالكامل مع وحدات واجهة الحماية TRLY وTREG وTRPG لإدارة الفصل الشاملة.

التطبيقات

  • أنظمة التحكم في التوربينات الغازية GE Speedtronic Mark VI
  • أنظمة حماية التوربينات البخارية
  • دمج دوائر الإيقاف الطارئ (E-Stop)
  • إعدادات الحماية بالتكرار المعياري الثلاثي (TMR) والإعدادات أحادية القناة
  • واجهات المرحلات الوقائية الصناعية عالية الاعتمادية

المواصفات الفنية

المعلمة المواصفة
الشركة المصنّعة الأصلية GE Energy
السلسلة Mark VI Speedtronic
رقم الجزء IS200TPIMG1A
نوع المنتج لوحة أطراف للواجهة الوقائية
الاختصار الوظيفي TPIM
نوع الإشارة منفصلة (رقمية)
جهد الإدخال 24 VDC
عدد القنوات 16
كتل الأطراف 3 (TB1 وTB2 وTB3)
الأطراف لكل كتلة 20
المصهرات 8 × 125 V
المرحلات / الموصلات 9
طريقة التثبيت قضيب DIN
نطاق درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية
الأبعاد 23.8 سم ارتفاعاً × 8.6 سم
الوزن 0.8 كجم (10 أونصات)
بلد التصنيع الولايات المتحدة الأمريكية (مصنع سالم، فرجينيا)

إرشادات التركيب

  • التثبيت: ثبّت اللوحة على قضيب DIN أو داخل هيكل اللوحة، مع ضمان وجود خلوص مناسب لتمرير الكابلات.
  • التوصيلات الميدانية: صِل الأجهزة الميدانية الخارجية (أزرار E-Stop ومرحلات الفصل وملفات القواطع) بالأطراف اللولبية الموجودة على كتل الأطراف TB1 وTB2 وTB3.
  • توصيلات النظام: صِل اللوحة بمعالج التحكم ووحدات النظام المرتبطة به عبر الكابلات الشريطية.
  • التأريض والحجب: اتبع ممارسات التأريض والحجب الموصى بها من GE لتقليل الضوضاء والحد من التداخل الكهرومغناطيسي.
Loading product navigation…

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
IS200ERIOH1A مجموعة بطاقة المراقبة الصوتية General Electric IS215VAMBH1A Mark VI Original New In Stock View Details
IS215UCVEM06A وحدة التحكم العالمية مارك VI من جنرال إلكتريك IS215UCVEM06A Original New In Stock View Details
Key Features:
#GE Mark VI #Protective Interface Terminal Boards

What is the primary function of the protective interface board?
The board routes trip signals, emergency stop inputs, and relay feedback between turbine control processors and external field protection devices while maintaining electrical isolation.

Does the device support redundant system architectures?
Yes, it supports both simplex and Triple Modular Redundant (TMR) configurations, including 2-out-of-3 voting logic for fault-tolerant operation.

How are external field devices wired to the board?
Field wiring is attached directly to the three horizontal terminal blocks (TB1, TB2, TB3), which offer 20 terminal points each.

What input voltage range does the board utilize?
The board operates with an input voltage rating of 24 VDC.
