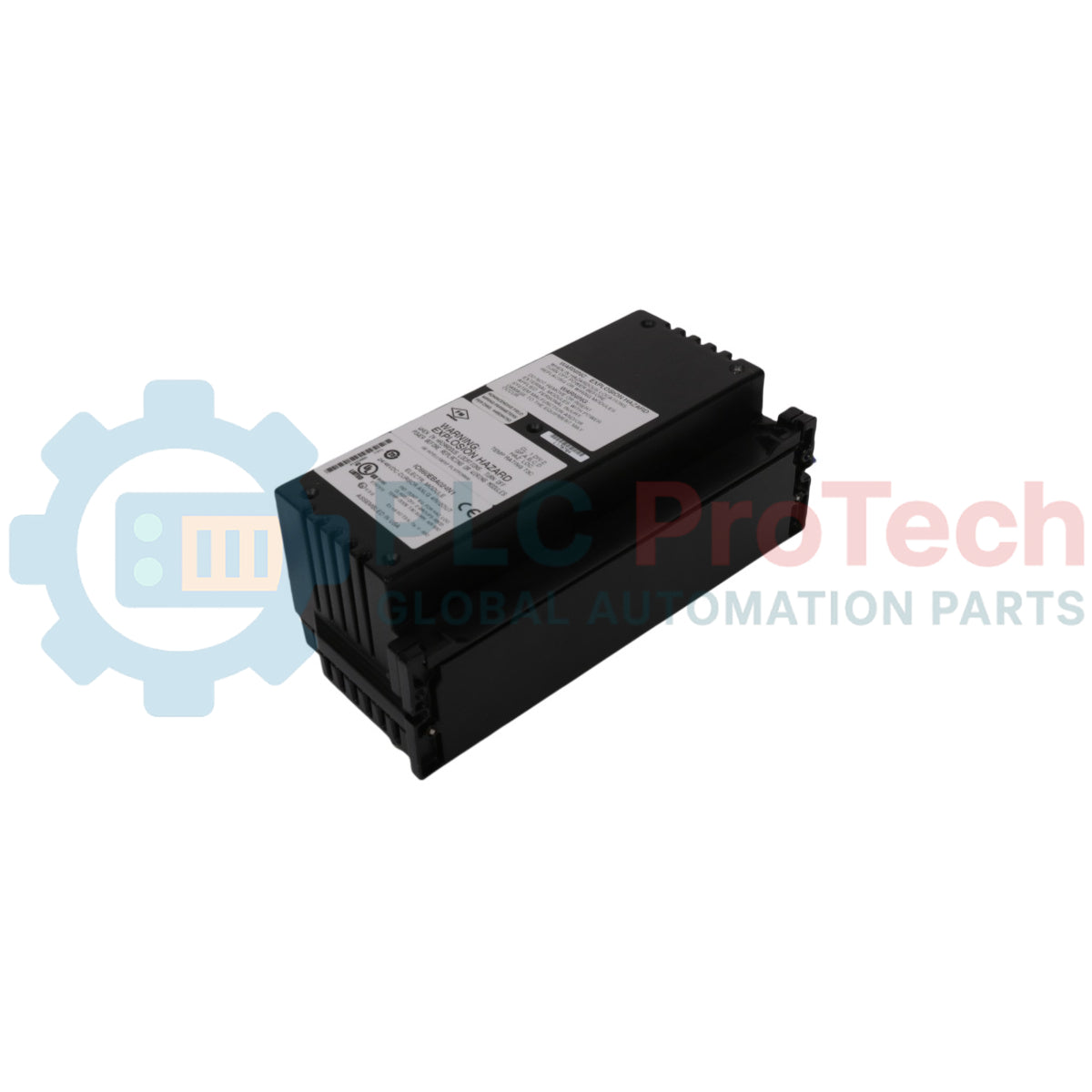

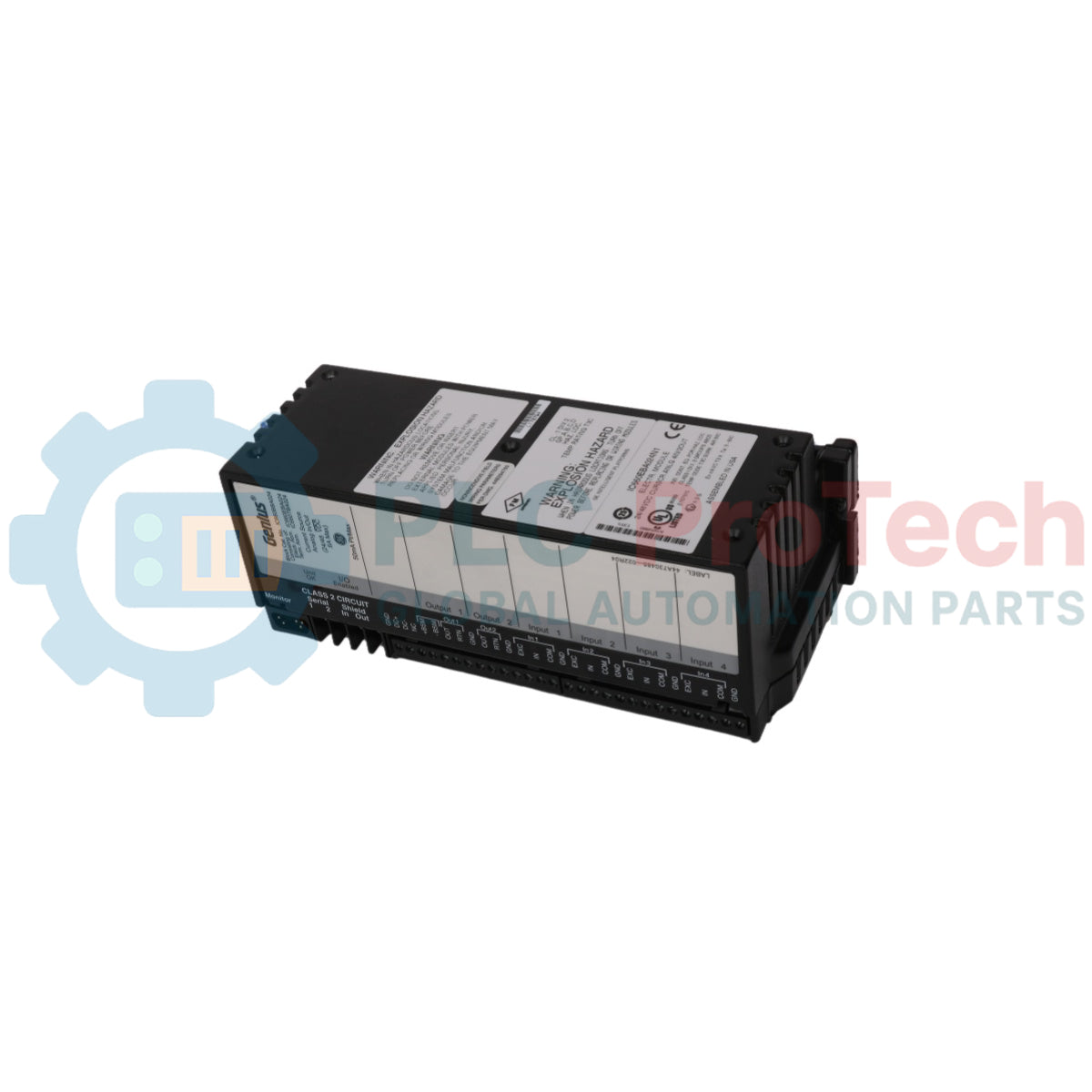

كتلة إدخال RTD Genius I/O GE IC660BBA024P1

نظرة عامة على المنتج

يُعد GE IC660BBA024P1 (IC660BBA024P1) وحدة إدخال RTD (كاشف درجة حرارة المقاومة) عالية الدقة بست قنوات تنتمي إلى سلسلة Genius I/O القديمة. تم تصميمها للذكاء الموزع، حيث تتصل هذه الوحدة المستقلة مباشرةً بحافلة Genius، مما يوفر معالجة إشارة محلية للتطبيقات التي تتطلب دقة حرارية عالية. تُستخدم بشكل متكرر في بثق البلاستيك، ومعالجة الأغذية، ومراقبة المفاعلات الكيميائية حيث يكون من الضروري الحصول على تغذية راجعة بدرجة حرارة عالية الدقة. تم تصميم IC660BBA024P1 خصيصًا لإلغاء الحاجة إلى تمديدات طويلة ومكلفة من أسلاك تمديد RTD المحمية عن طريق رقمنة الإشارات عند المصدر، مما يعزز مقاومة الضوضاء ويقلل من تكاليف التركيب في البيئات الصناعية الصعبة.

التكوين الفني

تتميز IC660BBA024P1 بهيكل متطور بست قنوات يدعم مجموعة متنوعة من أنواع RTD، بما في ذلك البلاتين (100 أوم)، النيكل (120 أوم)، والنحاس (10 أوم). يمكن تكوين كل قناة بشكل مستقل، مما يسمح بمزيج من أنواع المستشعرات المختلفة على وحدة واحدة.

• تحويل الإشارة: يستخدم تحويل تناظري إلى رقمي عالي الدقة للإبلاغ عن البيانات بالدرجات (سيلسيوس أو فهرنهايت) أو المقاومة (عُشر الأوم).

• تعويض الأسلاك: يدعم تكوينات RTD ذات 3 أسلاك مع تعويض تلقائي لطول الأسلاك لضمان الدقة عبر مسافات متغيرة.

• التشخيص الذكي: تقوم الوحدة بإجراء فحوصات مستمرة لصحة نفسها، بما في ذلك الكشف عن الدائرة المفتوحة، ومراقبة الدائرة القصيرة، والمعايرة الداخلية للأجهزة.

• المنطق المدمج: يتميز بحالات "افتراضية/تثبيت" قابلة للبرمجة، مما يضمن أنه في حالة فشل الاتصال بالحافلة، يمكن للنظام الانتقال إلى حالة آمنة.

• واجهة حافلة Genius: يتواصل عبر الحافلة التسلسلية العالمية Genius، ويدعم معدلات البود 38.4 كيلوبود، 76.8 كيلوبود، أو 153.6 كيلوبود.

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف يمكنني تكوين IC660BBA024P1 بدون PLC؟

يمكن تكوين الوحدة بالكامل باستخدام جهاز مراقبة يدوي GE IC660HHM501. يتيح لك ذلك ضبط عنوان الحافلة التسلسلية (SBA)، ونوع RTD لكل قناة، وثوابت الفلتر الرقمي مباشرة على مستوى الماكينة.

ما الفرق بين اللاحقة "P1" والإصدارات السابقة؟

تشير علامة "P1" عادةً إلى مراجعة مادية محددة أو تحديث للبرمجيات الثابتة يحسن من رفض الضوضاء أو عمر المكونات الداخلية. وهي متوافقة تمامًا مع تثبيتات IC660BBA024 القياسية.

هل يمكنني استخدام RTD ذات سلكين مع هذه الوحدة؟

بينما تم تحسين الوحدة لـ RTD ذات 3 أسلاك لتعويض مقاومة الأسلاك، يمكن استخدام المستشعرات ذات السلكين عن طريق توصيل أطراف التعويض. ومع ذلك، قد يقلل ذلك من الدقة المطلقة إذا كانت مسافة الكابل كبيرة.

دليل الهندسة والتركيب

• التأريض الصحيح: لمنع قراءات "شبحية" وانجراف الإشارة، يجب أن يكون درع حافلة Genius مستمرًا ومؤرضًا من طرف واحد فقط في الشبكة. تأكد من أن هيكل الوحدة المصنوع من الألمنيوم المصبوب مربوط بإحكام بأرضية اللوحة الفرعية لتوفير مسار فعال لتبديد التداخل الكهرومغناطيسي.

• فصل الأسلاك: حافظ على مسافة لا تقل عن 150 مم بين أسلاك إشارة RTD وكابلات التيار المتردد عالية التيار. على الرغم من أن الوحدة تتميز بفلترة رقمية، إلا أن الحث من كابلات محركات التردد المتغير القريبة قد يسبب تذبذب الإشارة.

• شد الأطراف: يمكن أن تؤدي دورات الحرارة في الخزائن الصناعية إلى إرخاء وصلات الأطراف مع مرور الوقت. بالنسبة لـ IC660BBA024P1، تأكد من شد جميع وصلات المستشعرات بعزم 0.8 نيوتن متر. ستؤدي الوصلات الفضفاضة على مشترك RTD أو سلك التعويض إلى أخطاء كبيرة في قياس درجة الحرارة.
