مزود طاقة رف VME GE IS2020RKPSG1AK | Mark VI Speedtronic

نظرة عامة على المنتج

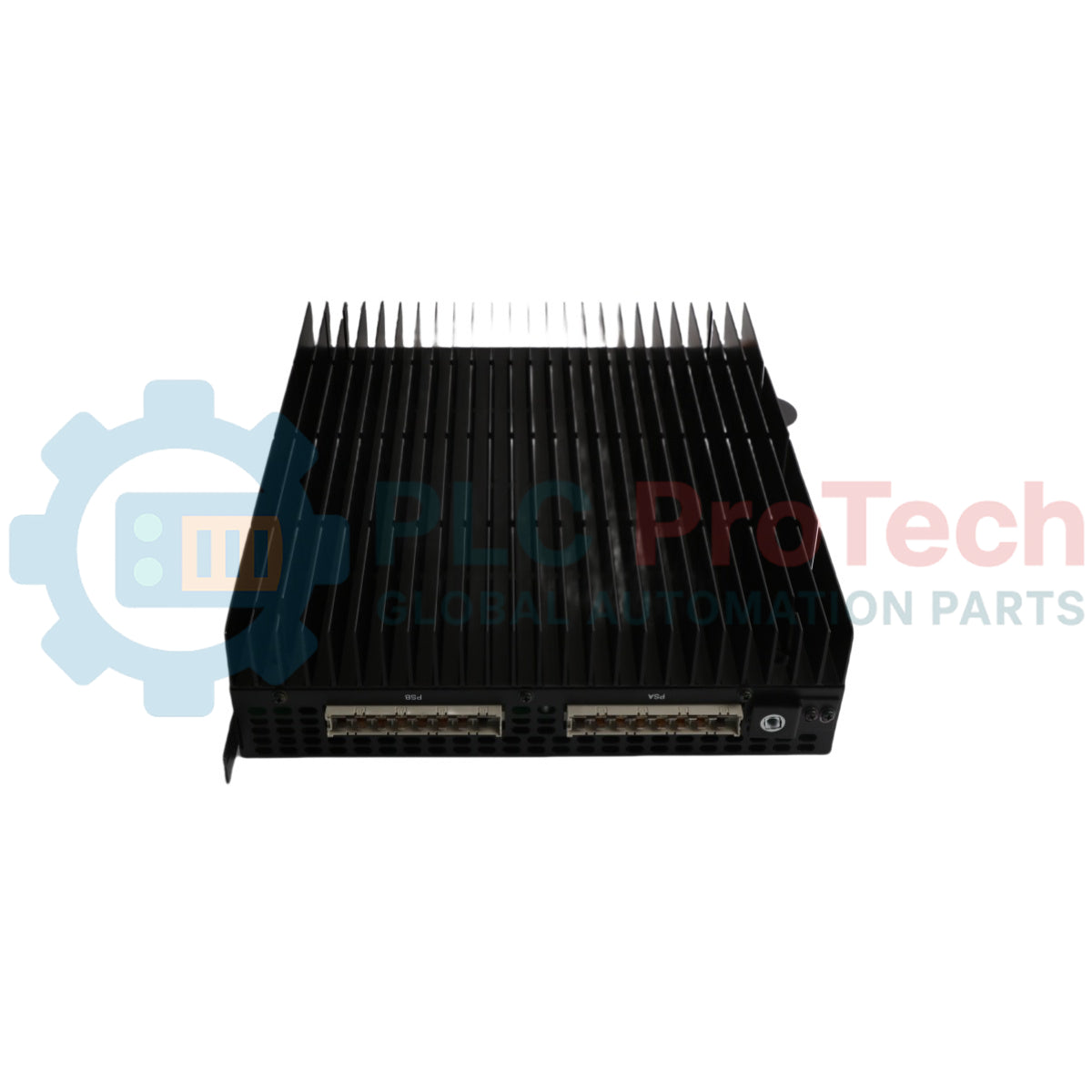

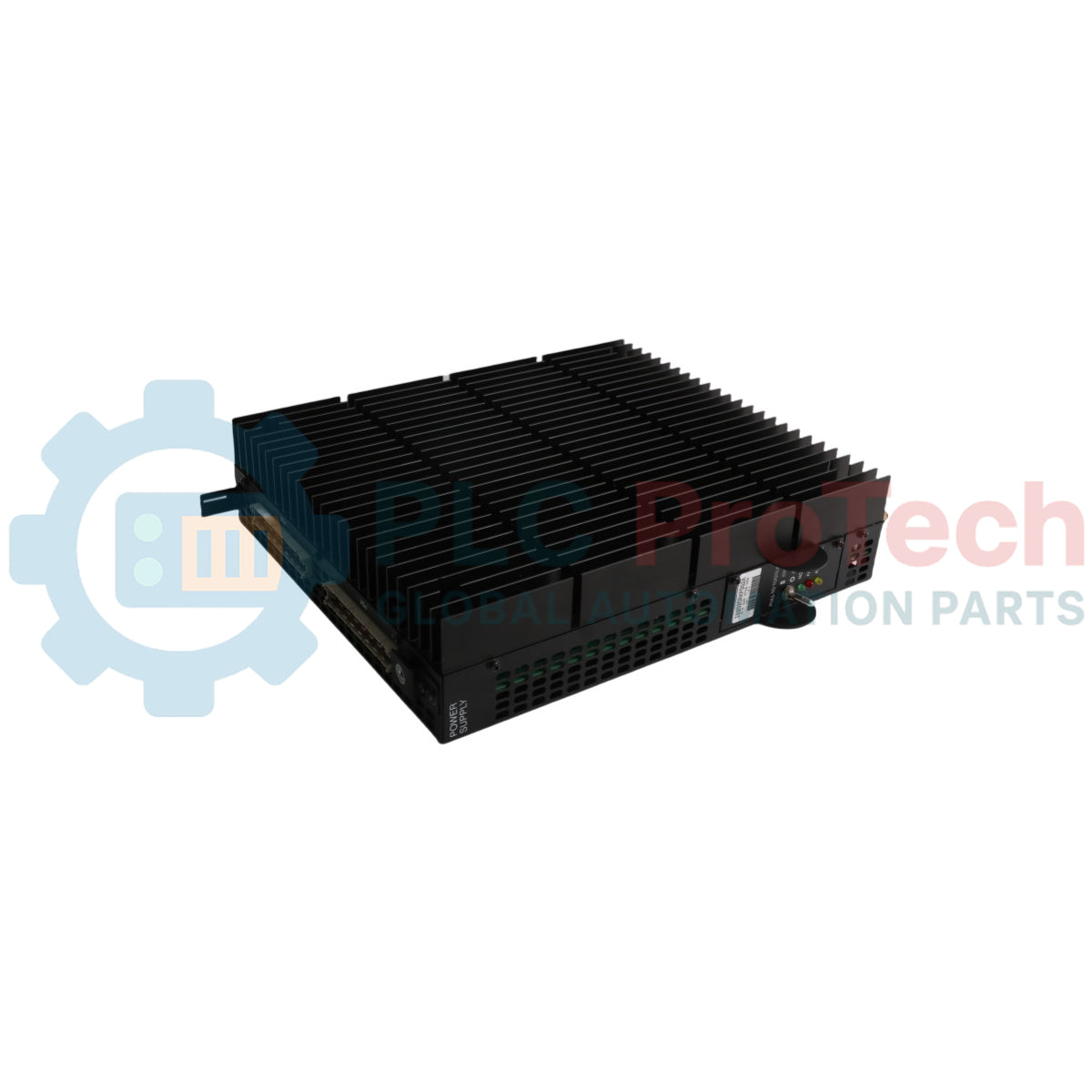

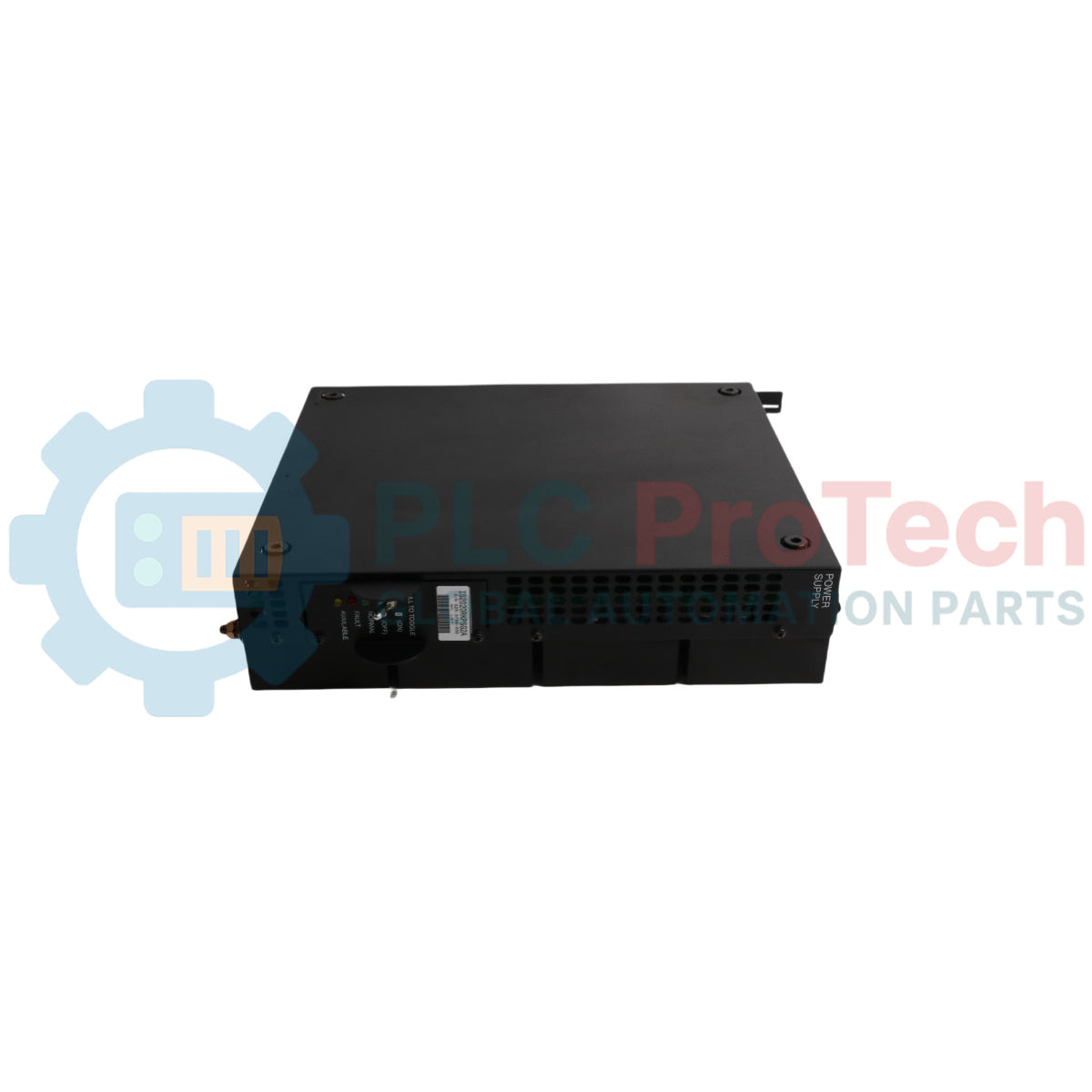

يُعد General Electric IS2020RKPSG1AK وحدة مزود طاقة رف VME (RKPS) عالية الأداء، مصممة بعناية لنظام التحكم في التوربينات Speedtronic Mark VI. تعمل هذه الوحدة كمصدر الطاقة الرئيسي للوحة الظهر VME، حيث توفر الفولتية المستمرة المستقرة والمفلترة اللازمة لتشغيل معالجات التحكم الحساسة، وبطاقات الاتصال، ووحدات الإدخال/الإخراج.

مصممة لتلبية المتطلبات الصارمة لبيئات توليد الطاقة، تقوم وحدة RKPS بتحويل الطاقة الواردة الكبيرة (عادة 24 فولت تيار مستمر أو 125 فولت تيار مستمر، حسب تكوين الخزانة) إلى عدة مسارات خرج منظمة. تعطي هندستها أولوية لانخفاض التموج ومقاومة عالية للضوضاء، مما يضمن بقاء إشارات المنطق داخل رف Mark VI نظيفة وموثوقة. يُعد IS2020RKPSG1AK مكونًا حيويًا لضمان "وقت التشغيل" لأصول التوربينات الغازية والبخارية، ويتميز بدوائر حماية قوية لمنع التلف الناتج عن زيادة الجهد أو الانفلات الحراري للأجهزة المكلفة التي يدعمها.

التكوين الفني

يتبع IS2020RKPSG1AK معيار GE لسلسلة RKPS، مستخدمًا تصميمًا معياريًا "قابل للانزلاق" للاندماج في إطار توزيع الطاقة لخزانة التحكم.

• سلسلة RKPS: يشير تعيين "مزود طاقة الرف" إلى أنه مصدر طاقة على مستوى النظام وليس منظمًا محليًا على مستوى المكون.

• إصدار G1AK: يمثل هذا الإصدار المحدد "G1AK" مراجعة محسنة للأجهزة. يتميز بدورات حياة محسنة للمكثفات ودائرة مراقبة جهد محدثة مقارنة بالإصدارات الأولى من G1.

• خرج متعدد المسارات: توفر الوحدة فولتية VME قياسية—عادة +5 فولت تيار مستمر، +12 فولت تيار مستمر، و-12 فولت تيار مستمر—لتلبية متطلبات المعالج واللوحات التناظرية المتنوعة.

• مؤشرات الحالة: تتضمن اللوحة الأمامية مصابيح LED عالية الوضوح للتحقق البصري من صحة الطاقة، مما يسمح للفنيين بتشخيص أعطال مسارات الطاقة بسرعة.

المواصفات الفنية

دليل التثبيت الهندسي

يعد التثبيت الدقيق وإدارة الحرارة أمرًا حيويًا لطول عمر IS2020RKPSG1AK.

الاندماج الفيزيائي والتبريد

تولد وحدة RKPS حرارة كبيرة أثناء التشغيل العادي. عند إدخال الوحدة في رف الطاقة، تأكد من محاذاة قضبان التوجيه بشكل صحيح لمنع تلف الدبابيس على موصل اللوحة الخلفية. من الضروري التحقق من أن مراوح التبريد في الخزانة تعمل وأن مسار تدفق الهواء عبر مشتت الحرارة للوحدة غير معاق. الحرارة الزائدة هي السبب الرئيسي لفشل المكثفات المبكر في هذه الوحدات.

التحقق من الفولتية

بعد التثبيت وقبل تحميل الرف ببطاقات المعالج المكلفة، استخدم مقياس متعدد رقمي معاير للتحقق من فولتية الخرج عند نقاط اختبار اللوحة الخلفية. تأكد من أن مسار +5 فولت ضمن التفاوت الضيق المطلوب للمنطق الرقمي (عادة ±5%). إذا كان النظام يستخدم تكوين طاقة احتياطية (Diode-OR'd)، تحقق من أن IS2020RKPSG1AK يشارك الحمل بشكل صحيح مع نظيره.

مزايا هندسية

يوفر IS2020RKPSG1AK طبقة من "العزل" الكهربائي بين نظام الطاقة الرئيسي للمصنع ومنطق التحكم الحساس للتوربين. تم تصميمه لتحمل ضوضاء التبديل عالية التردد وانخفاضات الجهد التي تحدث غالبًا أثناء بدء تشغيل المحركات الكبيرة أو تقلبات الشبكة.

واحدة من مزاياه الرئيسية هي منطق إشارة Power-OK. لا توفر الوحدة الطاقة فقط؛ بل تنقل حالتها إلى وحدة تحكم Mark VI. إذا بدأ مسار الجهد في الانحراف خارج المعايير الآمنة، تقوم الوحدة بإطلاق إنذار تشخيصي في برنامج Toolbox، مما يسمح بالصيانة التنبؤية قبل حدوث إيقاف كامل للنظام. كما أن تصميمها المتين بارتفاع 3 وحدات (3U) أو 6 وحدات (6U) قد تم اختباره خصيصًا لتحمل الاهتزازات بالقرب من الآلات الدوارة الكبيرة.

الأسئلة الفنية المتكررة

س1: هل يمكن استبدال IS2020RKPSG1AK أثناء تشغيل التوربين؟

ج1: في أنظمة Mark VI الاحتياطية (TMR)، غالبًا ما يتم تصميم رف مزود الطاقة للسماح بالتبديل الساخن إذا كانت الوحدة الاحتياطية الموازية سليمة. ومع ذلك، يجب التأكد من أن توصيلات الخزانة الخاصة بك تدعم مشاركة الطاقة الاحتياطية قبل محاولة الاستبدال أثناء التشغيل لتجنب فقدان الطاقة الكامل للرف.

س2: ماذا تعني ألوان مصابيح LED المختلفة على اللوحة الأمامية؟

ج2: عادةً، يشير مصباح LED الأخضر الثابت إلى أن مسار التيار المستمر المرتبط ضمن التفاوت. يشير مصباح LED الأحمر أو المصباح المطفي إلى فشل في المسار أو انطلاق حماية داخلية. يرجى دائمًا الرجوع إلى دليل النظام الخاص بك، حيث قد تختلف منطق المصابيح قليلاً حسب الإصدار.

س3: هل تتطلب هذه الوحدة معايرة دورية؟

ج3: لا، فولتية الخرج مضبوطة ومُنظمة داخليًا من المصنع. إذا انحرفت فولتية الخرج بشكل كبير، يجب استبدال الوحدة أو تجديدها بواسطة فني مؤهل، حيث يشير ذلك إلى تدهور مكونات المرجع الداخلية.

س4: هل إصدار "G1AK" متوافق مع الإصدارات "G1A" أو "G1AJ" السابقة؟

ج4: نعم، إصدار "AK" هو خليفة وظيفي للإصدارات السابقة من G1. يحتفظ بنفس شكل الوحدة والمواصفات الكهربائية لكنه يقدم موثوقية محسنة ومعايير مكونات محدثة لشبكات الطاقة الحديثة.
