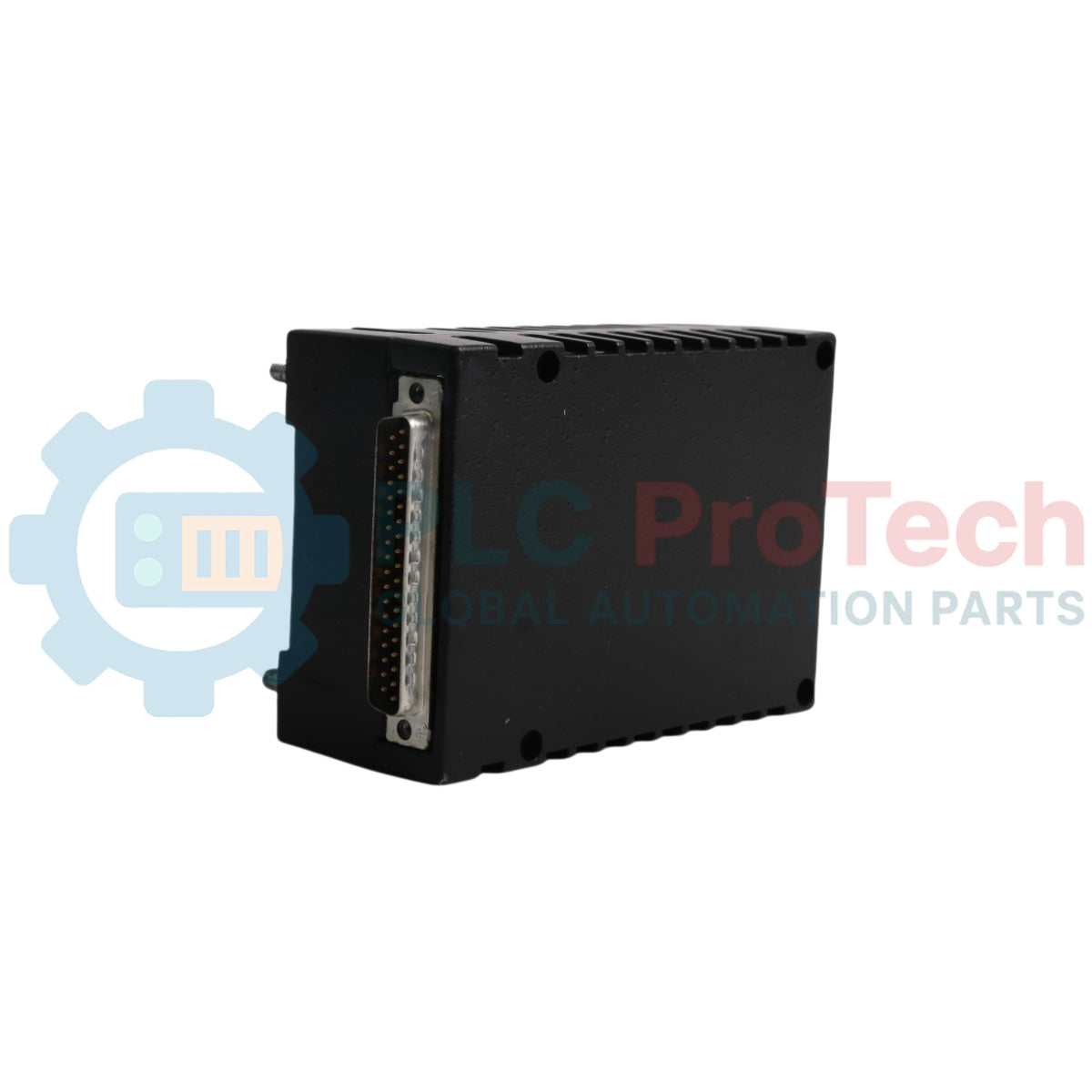

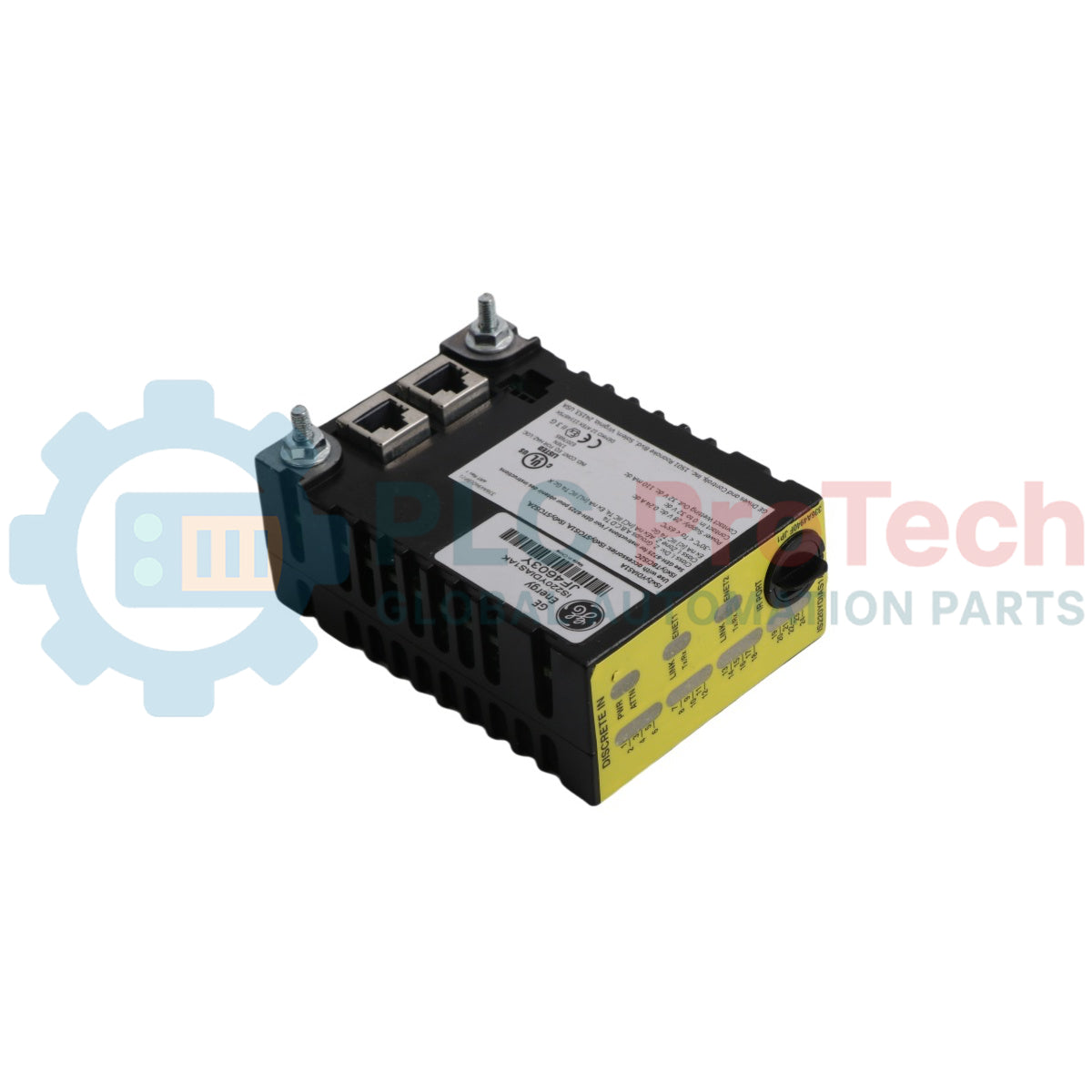

حزمة إدخال/إخراج حماية التوربين الاحتياطية Mark VIeS IS220YPROS1A من GE

الوصف

يُعد GE IS220YPROS1A مكونًا ماديًا معتمدًا للسلامة لحماية التوربين الاحتياطية، مصممًا خصيصًا لطبقة نظام التحكم Mark VIeS المجهزة بأدوات السلامة. يعمل هذا حزمة الإدخال/الإخراج بشكل مستقل تمامًا عن منظم التوربين الأساسي أو إطار التحكم، ويعمل كحارس أمان وظيفي احتياطي لإدارة مسارات إيقاف الطوارئ ومراقبة تجاوز السرعة عبر التوربينات الصناعية الغازية والبخارية وتوربينات المشتقة من الطائرات. يراقب GE IS220YPROS1A باستمرار أجهزة استشعار السرعة متعددة القنوات السلبية والنشطة، ويحسب معدلات التنفيذ، ويجري تحققًا منطقيًا محليًا، ويشغل لوحات طرفية خارجية لإيقاف الطوارئ. علاوة على ذلك، يدمج فحوصات تزامن مستقلة لربط شبكة المرافق وآلية مراقبة مستمرة على طبقة وحدة التحكم الأساسية لضمان تفعيل الحماية النظامية أثناء حدث تجاوز السرعة أو عدم استقرار الخط أو فشل وحدة المعالجة المركزية الرئيسية.

الميزات

• عزل السلامة الوظيفية: مصمم خصيصًا لمنصة Mark VIeS لتنفيذ حلقات حماية تجاوز السرعة الاحتياطية المستقلة والمعزولة عن المنظم الرئيسي.
• فحص التزامن المدمج: يتميز بفحص ثانوي مدفوع بالأجهزة لمزامنة المولد مع حافلات المرافق لمنع تسلسلات الاتصال الخطرة خارج الطور.
• التكرار الثلاثي المعياري (TMR): يدعم بسهولة استراتيجيات التحكم المتسامحة مع الأخطاء TMR من خلال إقران ثلاث حزم مادية مميزة على قواعد طرفية متكاملة للحماية.
• مراقب الحماية النشط: ينفذ حلقة مراقبة مستقلة محلية تراقب حالة وحدة التحكم الرئيسية لتتدخل إذا تجمدت حلقات الأتمتة الرئيسية.
• طلاء واقٍ مطابق (نمط S): مزود بطبقة حماية متخصصة للوحة (مميزة باللاحقة 'S') لتقليل الجسيمات والرطوبة والتآكل الكيميائي في غرف الكهرباء القاسية.
• بنية شبكية مزدوجة: مبني مع واجهتي إيثرنت مخصصتين توفران مسارات اتصال IONet متزامنة واحتياطية لضمان اتصال تشخيصي مستمر.

التطبيقات

• حماية احتياطية مستقلة لإيقاف الطوارئ عند تجاوز السرعة للتوربينات الغازية والبخارية الثقيلة.
• تنفيذ حلقات السلامة الوظيفية وأنظمة التحقق من تزامن الشبكة.
• إدارة مرحلات إيقاف الطوارئ الحرجة لحزم توربينات المرافق المشتقة من الطائرات.
• نشر قفل تجاوز السرعة عالي التكامل في مناطق المعالجة الخطرة.

المواصفات الفنية

إرشادات التثبيت

التثبيت الميكانيكي الأساسي

ضع حزمة الإدخال/الإخراج بإحكام فوق واجهة الموصل القابل للتوصيل على لوحة الحماية الطرفية المخصصة (مثل هياكل القاعدة SPROS1A أو TREAS1A). ادفع للأسفل على طول المحور العمودي حتى تستقر كتل الموصل الداخلية بالكامل، وثبت البراغي الهيكلية المتكاملة يدويًا.

متغيرات توصيل الطاقة

تعتمد الوحدة على مصدر طاقة خارجي مُرشح بجهد 28 فولت تيار مستمر. تأكد من أن مسارات توزيع لوحة الطرفية مزودة عبر أطر طاقة معزولة بثنائيات مزدوجة لحماية معالجات المنطق في الوحدة من انهيارات حافلة الطاقة المحلية.

إعداد مدخل التقاط النبض

تحقق من أن روابط جهاز معدل النبض المغناطيسي الخارجي (MPU) أو مسارات مسبار السرعة القريب متصلة بإحكام على كتل اللوحة الأساسية. تأكد من تطبيق معايير التأريض والتظليل المناسبة على جميع خطوط مسبار السرعة الخارجية لمنع التداخل الكهرومغناطيسي أو ضوضاء المحرك الحثي من إفساد إحصائيات عد النبضات.

إعداد التكرار الشبكي

قم بتوصيل كابلات إيثرنت منفصلة من مآخذ الواجهة المحلية المزدوجة مباشرة إلى أنظمة مفتاح IONet الاحتياطية. تأكد من أن مصابيح الحالة LED تدور بشكل صحيح، مما يؤكد أن تبادل البيانات المتزامن في الوقت الحقيقي بين الحزمة الاحتياطية ووحدات تحكم Mark VIeS النشطة يعمل بشكل سليم.
