لوحة توقف الطوارئ للتوربين GE Mark VI IS200TREGH1BDC

الوظائف الاستراتيجية والقيمة التشغيلية

ال IS200TREGH1BDC (IS200TREGH1B-DC) ليس وحدة تتابع مساعدة عامة؛ بل هو لوحة طرفية مخصصة وحاسمة للسلامة لفصل الطوارئ في التوربينات، مصممة حصريًا لنظام التحكم  Mark VI Speedtronic من جنرال إلكتريك. تعمل هذه اللوحة الخاصة بـ "التيار المستمر" في قمة حلقة إيقاف الطوارئ للتوربين، وتعمل كطبقة تنفيذ نهائية على مستوى الأجهزة للمعايير الحرجة للحماية. تستخدم محطات توليد الطاقة، ومحطات الدورة المركبة، والمحركات الميكانيكية الصناعية الثقيلة  IS200TREGH1BDC (IS200TREGH1B-DC) للتحكم مباشرة في ملفات الطوارئ عالية الطاقة (ETM) التي تتحكم في صمامات إيقاف الوقود والهيدروليك الأساسية. من خلال معالجة أوامر الفصل ذات الأولوية المستمدة من رف وحدة التحكم الرئيسية، تفصل اللوحة منطق التحكم الداخلي عن الأحمال الحقلية الحثية الخارجية. في حالة السرعة الزائدة، فقدان اللهب، أو فشل حرج في زيت التزييت، تقوم بفصل حلقة التيار المستمر خلال أجزاء من الثانية، مما يضمن عزل التوربين فورًا، ويقلل من الفشل الميكانيكي الكارثي، ويمنع توقف المصنع القسري المكلف والمطول.

تضاريس الأجهزة وآليات الحماية

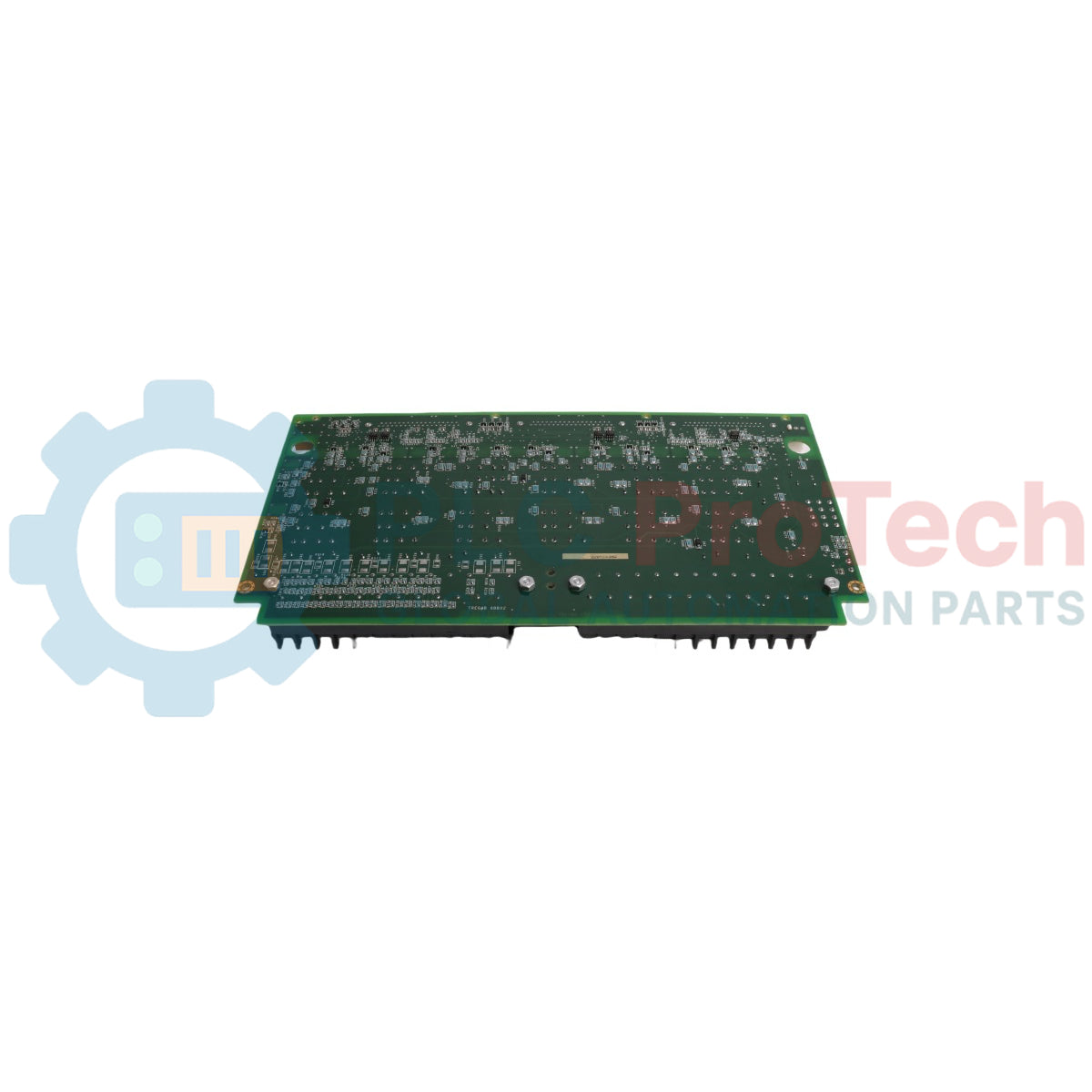

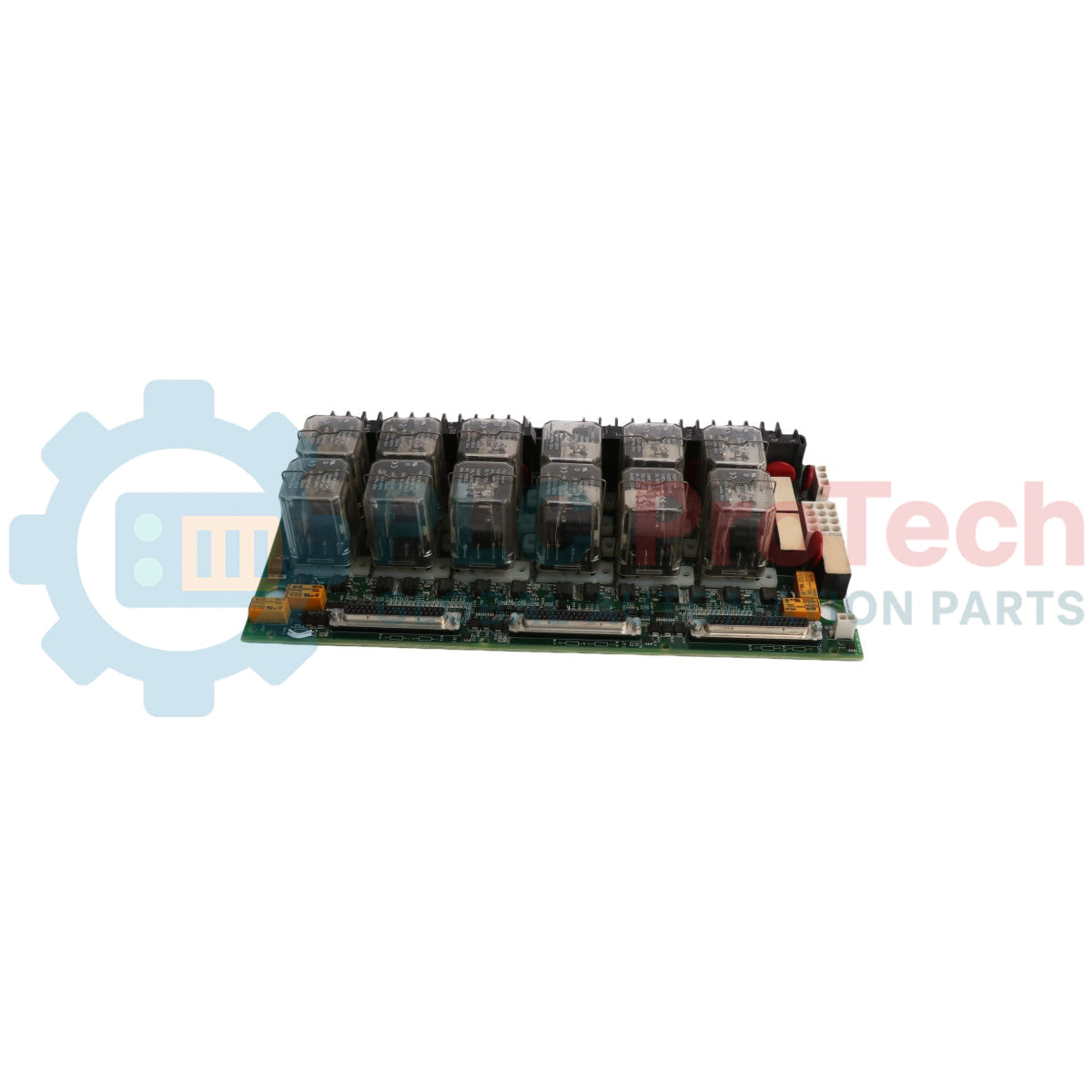

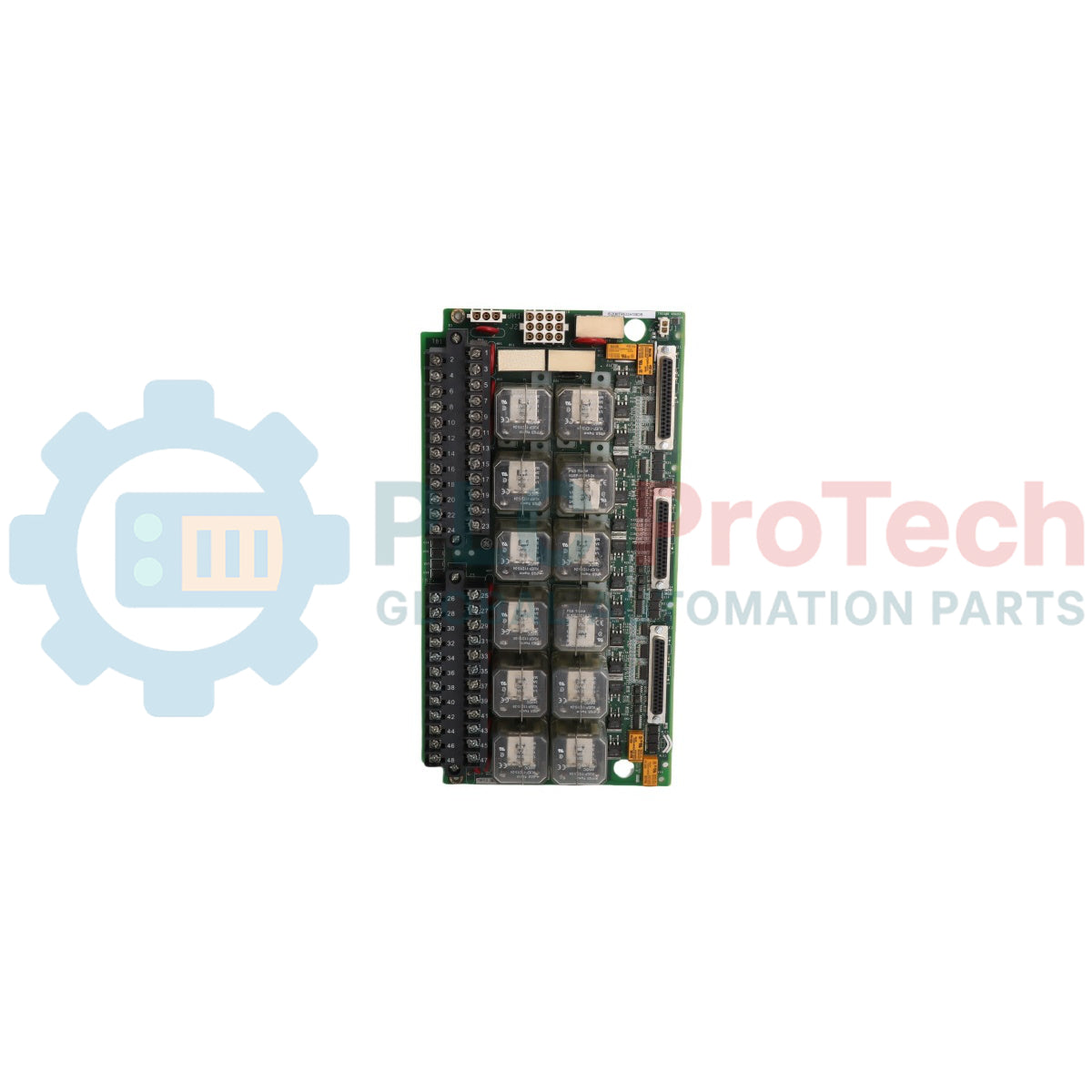

التخطيط الفيزيائي للوحة التوصيل  IS200TREGH1BDC يبرز مسارات التصويت المكررة، وقمع الشرر المستمر المباشر، وجمع الإشارات القوي.

• واجهة ملف الطوارئ للفصل (ETS): مصممة خصيصًا لتشغيل ومراقبة ما يصل إلى ثلاثة ملفات طوارئ رئيسية باستخدام تكوين ثلاثي موديولار مكرر (TMR) أو بسيط.

• فصل مزدوج معزول: مزود بصمامات فيوز مستقلة يمكن الوصول إليها من الأمام تحمي كلا الساقين الموجب والسالب لكل دائرة ملف لولبي بجهد 125 فولت تيار مستمر أو 24 فولت تيار مستمر، مما يضمن أن أعطال الأرضية الميدانية لا يمكنها تجاوز أو تعطيل تنفيذ الفصل.

• مراقبة استمرارية الملف النشط: تطبق دوائر تشخيص منخفضة التيار مدمجة تنبض باستمرار ملفات الملف اللولبي الميداني للتحقق من سلامة مسار الدائرة دون التسبب في إيقاف التوربين عن طريق الخطأ.

• وصلات VME عالية الكثافة: مزودة برؤوس كابلات كمبيوتر ثقيلة 37 دبوس من نوع D للحفاظ على اتصالات عالية السرعة ومقاومة للضوضاء مع لوحات المعالج الرئيسي للإدخال/الإخراج.

المقاييس والمواصفات الفنية

الأسئلة الشائعة حول أداء حلقة السلامة

لماذا تُعطى أولوية لـ IS200TREGH1BDC على لوحة التتابع القياسية IS200TRLY لعمليات إيقاف التوربين؟

تم تصميم لوحة TRLY القياسية للتحكمات الثانوية البطيئة مثل المضخات أو مصابيح الإشارة. لوحة IS200TREGH1BDC هي لوحة طرفية حماية مخصصة تتميز بشبكات متخصصة لقمع الشرر للأحمال الحثية الثقيلة للتيار المستمر، وهياكل تصويت مدمجة للأجهزة، وتدريع مسار ثنائي القطب مصمم خصيصًا لتلبية لوائح السلامة الدولية للآلات الدوارة الثقيلة.

كيف يغير التعيين الخاص بـ "DC" عملية استكشاف الأخطاء وإصلاحها على متن الطائرة؟

يعني التشكيل التياري المستمر أن مقاييس التشخيص المدمجة، ومقاومات التخميد، ومقسمات الجهد لمراقبة الحالة متوازنة لتتبع حلقات التيار المستمر. إذا تسبب قصر خارجي في انفجار فيوز الخط، يكتشف دائرة التشخيص انخفاض الجهد غير المتوازن ويرسل على الفور إنذار تشخيص دقيق على واجهة المشغل المركزية (HMI).

هل يمكن لهذه اللوحة التعامل مع منطق التصويت الثلاثي للطرف الثالث (TMR) لإعدادات السلامة الثلاثية المودولية؟

نعم. عند اقترانها مع معالجات الحماية الأولية Mark VI المناسبة (core)، ينسق IS200TREGH1BDC منطق التصويت على مستوى الأجهزة عبر ملفات الفصل اللولبية. هذا يضمن أن مستشعرًا واحدًا معطلاً أو قناة معالجة لن تؤدي إلى فصل توربين كاذب، مع ضمان تنفيذ أوامر الإيقاف الطارئ الصحيحة على الفور.

بروتوكول الهندسة الميدانية والتركيب

• التحكم في قوس التيار المستمر الحثي وإجراءات السلامة لفصل الطاقة:

  قبل تنفيذ استبدال اللوحة أو تعديل الأسلاك أو استخراج الفيوز على IS200TREGH1BDC، يجب عليك عزل شبكات التغذية الخارجية 125 فولت تيار مستمر أو 24 فولت تيار مستمر بالكامل. تحتفظ دوائر التيار المستمر التي تشغل ملفات الملف اللولبي الحثية بطاقة مغناطيسية عالية؛ فصل خطوط الميدان أثناء النشاط يمكن أن يخلق أقواس بلازما عالية الجهد تتلف دبابيس المحطة أو تصيب أفراد الصيانة.

• عزم كتل الحاجز وإدارة الأسلاك:

  قم بتجريد جميع الموصلات الموجهة للميدان بمقدار حوالي 9 مم قبل إدخالها في كتل الحاجز القابلة للفصل ذات الـ 24 نقطة. تأكد من أن برغي التثبيت يضغط مباشرة على النحاس العاري، وقم بشد عقدة الإنهاء بدقة إلى 0.5 نيوتن-متر (4.4 إنش-رطل). الاتصالات الميكانيكية الفضفاضة تحت اهتزاز سطح التوربين المستمر تخلق مقاومة كهربائية موضعية، مما يؤدي إلى إجهاد حراري وأخطاء دائرة مفتوحة كاذبة محتملة.

• بروتوكولات التظليل ومنع حلقات الأرض:

  يجب أن تستخدم جميع وصلات توجيه البيانات المؤدية إلى رؤوس D-type ذات 37 دبوسًا دروعًا مضفرة عالية الكثافة. قم بإنهاء سلك تصريف الدرع حصريًا عند شريط التأريض النحاسي الرئيسي للنظام داخل لوحة الحاوية. لا تقم بتأريض كلا الطرفين للدرع؛ فهذا يخلق حلقة جهد أرضي يمكن أن تضخ ضوضاء كهربائية في شبكات حماية التوربينات القريبة.
