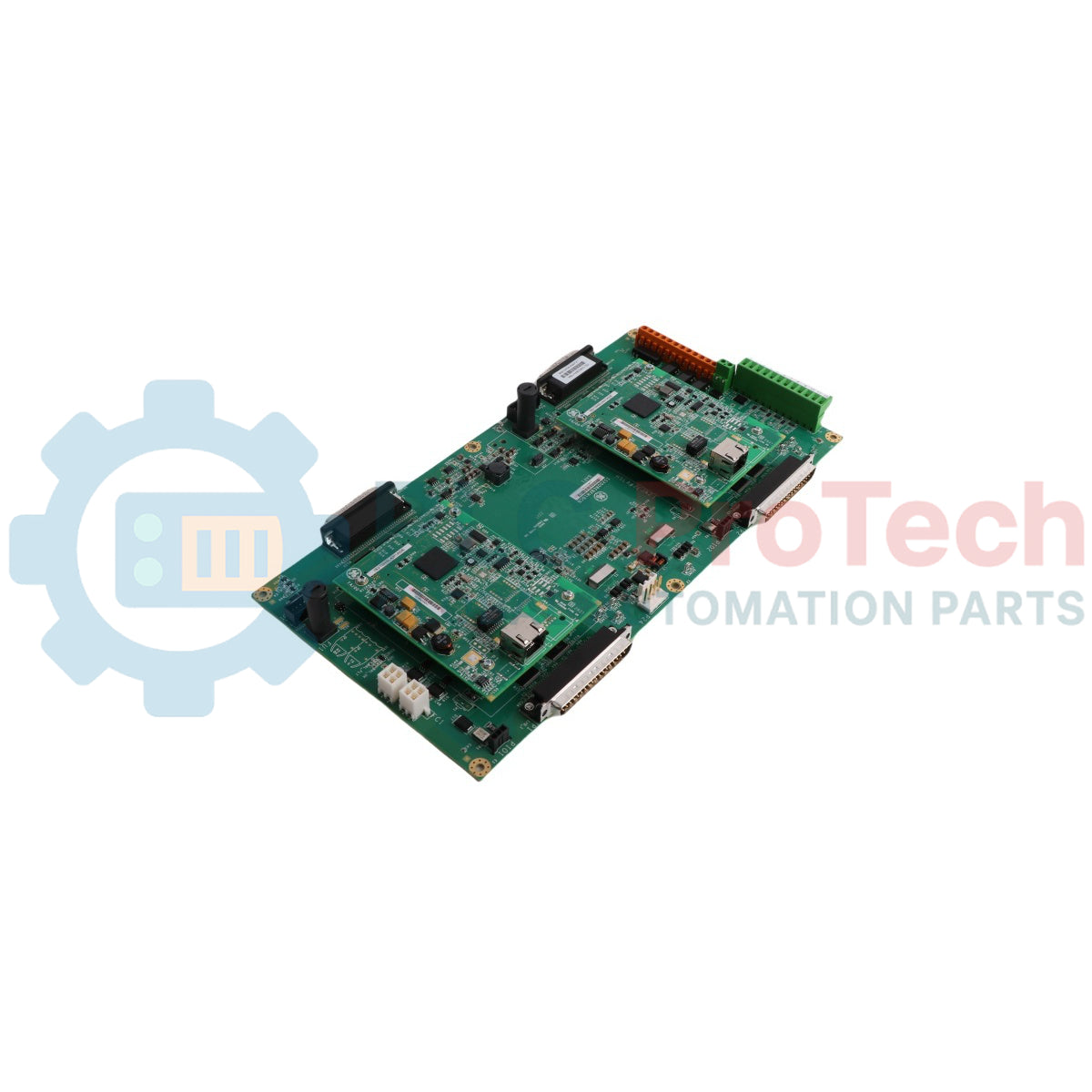

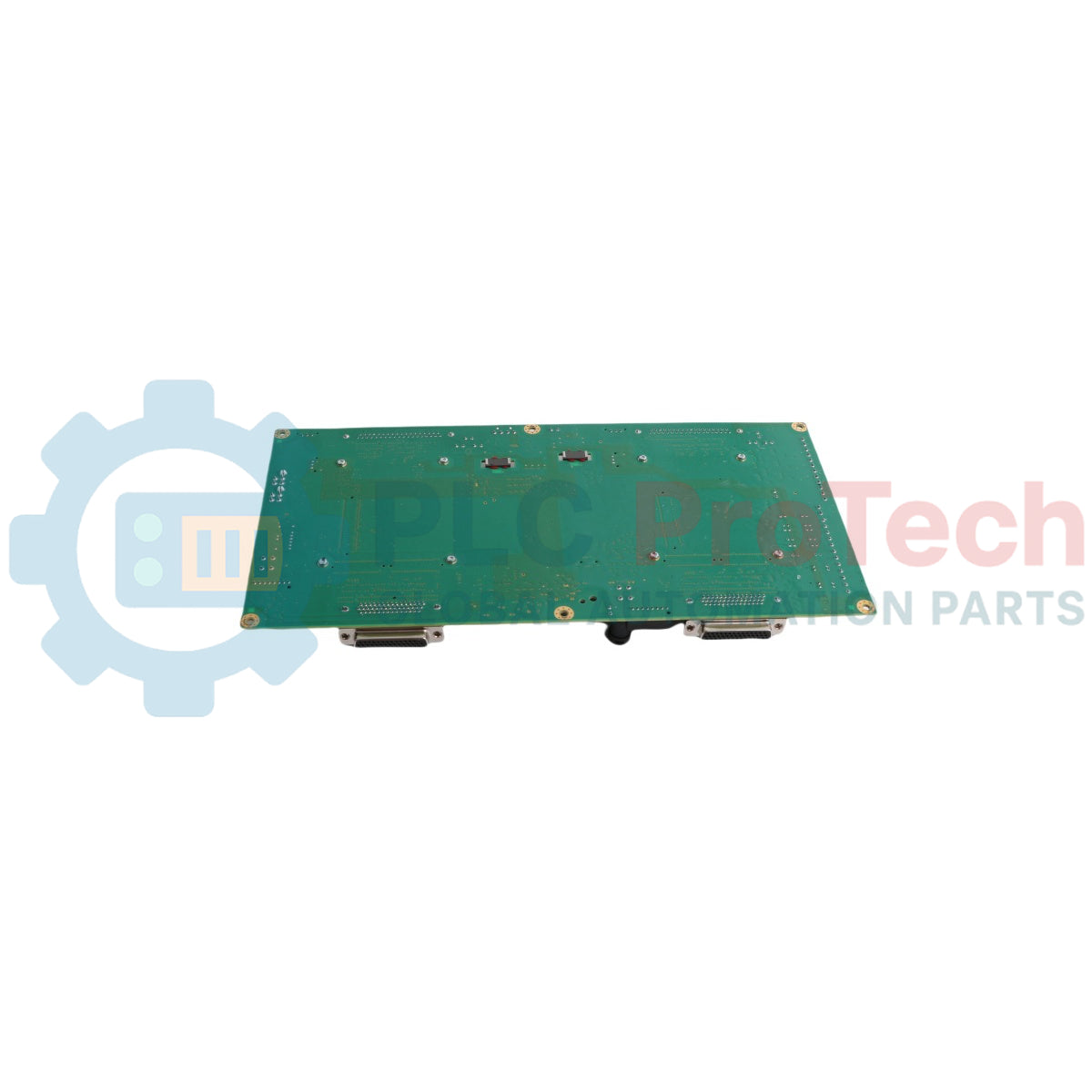

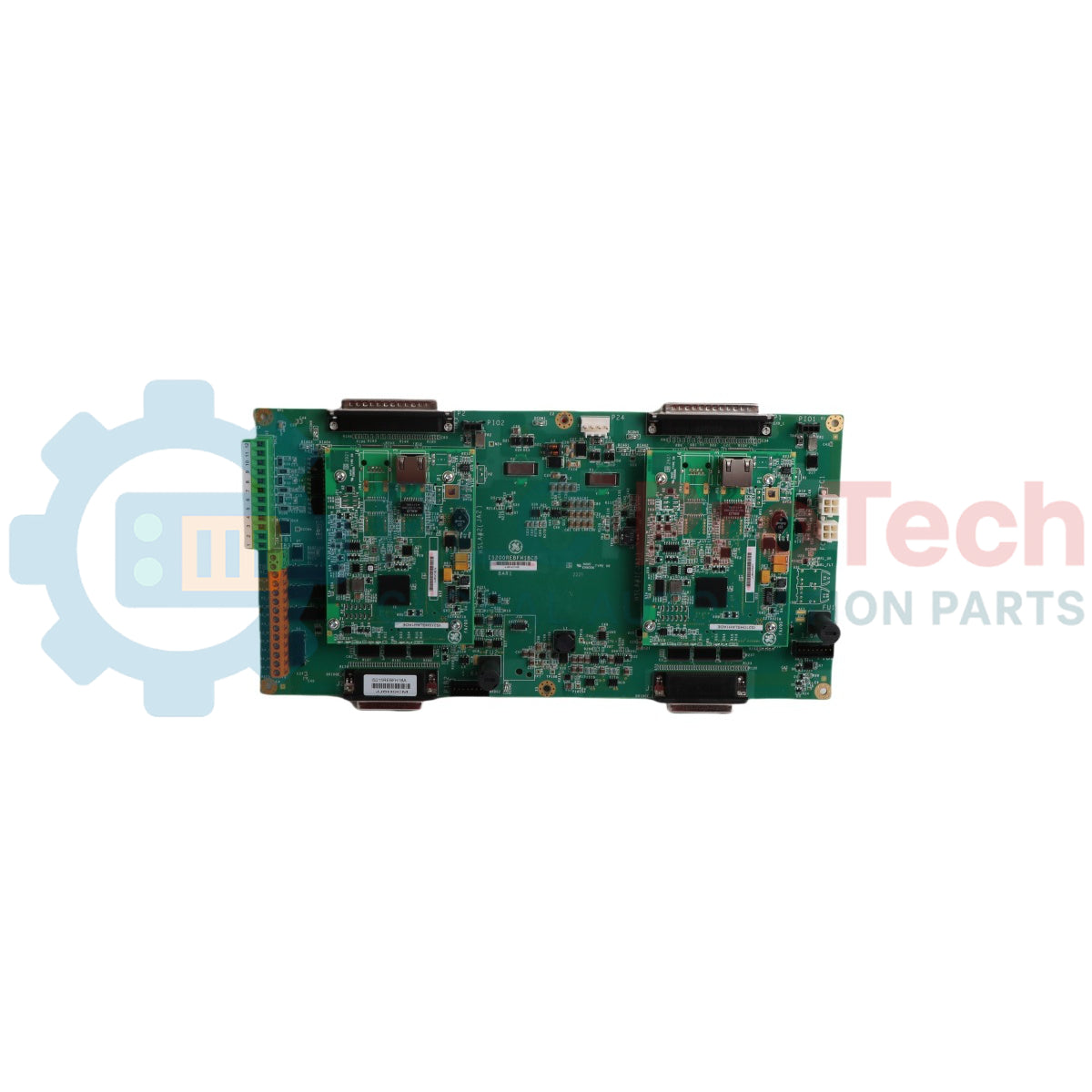

لوحة دوائر واجهة الطاقة المتجددة GE Mark VIe IS215REBFH1BA

الوصف

الـ GE IS215REBFH1BA هي لوحة دوائر مطبوعة لواجهة جسر الطاقة المتجددة REBF، مصمّمة لأجهزة التحكم في محوّلات GE للطاقة المتجددة. وتُستخدم عائلة لوحات REBF ضمن أنظمة محوّلات توربينات الرياح، حيث تتفاعل إلكترونيات التحكم في الجسر مع بنية التحكم الأوسع في التوربين.

ضمن أنظمة توربينات الرياح من GE، ترتبط أجهزة REBF بمراقبة المحوّل وتشخيص الأعطال. وتحدّد وثائق توربينات GE Mark VIe حالات مرتبطة بـ REBF، بما في ذلك اكتشاف لوحة غير صالحة وأعطال طاقة التحكم في REBF ضمن بنية تشخيص المحوّل.

الـ IS215REBFH1BA ترتبط أساسًا بالاستبدال على مستوى اللوحة لمعدّات GE المركّبة للطاقة المتجددة التي تستخدم رقم الجزء نفسه ومراجعة الأجهزة نفسها. ونظرًا إلى أن أجهزة المحوّلات قد تعتمد على المراجعة، ينبغي أن تستند قرارات الاستبدال إلى رقم الجزء الكامل المركّب، وليس إلى تعيين REBF وحده.

لأعمال الصيانة، ينبغي على الفنيين تسجيل رقم اللوحة الأصلي، ومواضع الموصلات، وسجل أعطال المحوّل، وحالة الأجهزة المحيطة قبل الإزالة. ولا ينبغي تطبيق البروتوكولات والتصنيفات الكهربائية وتعيينات الموصلات وقابلية التبادل بين المراجعات إلا بعد تأكيدها من وثائق معدّات GE المعمول بها.

الميزات

• لوحة دوائر مطبوعة لواجهة جسر الطاقة المتجددة REBF
• مصمّمة لأجهزة التحكم في محوّلات GE للطاقة المتجددة
• مرتبطة بوظائف التحكم في الجسر والمحوّل ضمن أنظمة توربينات الرياح من GE
• تمثّل أجهزة REBF في وظائف تشخيص المحوّل في GE Mark VIe
• استبدال على مستوى اللوحة المحدّدة بواسطة الرقم الكامل IS215REBFH1BA رقم الجزء
• مناسب لصيانة معدّات محوّلات GE المركّبة المتوافقة واستعادتها
• يساعد نهج الاستبدال الخاص بالمراجعة على تجنّب استبدال اللوحات بشكل غير صحيح

التطبيقات

• أنظمة التحكم في محوّلات توربينات الرياح من GE التي تستخدم أجهزة REBF المتوافقة
• استبدال لوحة واجهة جسر المحوّل
• صيانة محوّلات طاقة توربينات الرياح
• استكشاف أعطال المحوّل المرتبطة بـ REBF وإصلاحها
• استعادة خزائن التحكم في الطاقة المتجددة من GE المركّبة
• صيانة إلكترونيات محوّلات GE القديمة عندما تكون اللوحة المركّبة معرّفة بأنها IS215REBFH1BA

المواصفات الفنية

إرشادات التركيب

1. تحقق من أن اللوحة المُزالة تحمل العلامة IS215REBFH1BA قبل إعداد البديل.
2. اتبع إجراءات إيقاف التشغيل والعزل وتفريغ الطاقة المخزنة الخاصة بالشركة المصنعة للتوربين أو المحول. قد تحتوي خزائن المحولات على جهود ناقل تيار مستمر خطرة حتى بعد إزالة طاقة التحكم العادية.
3. سجّل مواضع اللوحة الحالية ومسار الكابلات واتجاه الموصلات وأي مواضع للوصلات أو المفاتيح قبل فصل الوحدة المثبتة.
4. راجع إنذارات المحول النشطة قبل إزالة اللوحة. قد تتضمن الأعطال المرتبطة بـ REBF أيضًا طاقة التحكم أو الموصلات أو أجهزة المحول المحيطة.
5. استخدم إجراءات مناسبة للتعامل مع التفريغ الكهروستاتيكي (ESD). أزل لوحة PCB وثبّتها من حوافها الميكانيكية حيثما أمكن، وتجنب ملامسة المكونات الإلكترونية المكشوفة مباشرة.
6. افحص الموصلات المتزاوجة وتجميعات الأسلاك وموجّهات اللوحة والمكونات المجاورة بحثًا عن التلوث أو التلف الحراري أو التآكل أو التوصيلات المفكوكة أو التلف الميكانيكي.
7. ركّب اللوحة البديلة دون استخدام القوة على الموصلات أو واجهات اللوحة الخلفية. تحقق من إعادة جميع التوصيلات الموثقة سابقًا إلى مواقعها الأصلية.
8. أكمل إجراء بدء تشغيل محول GE وتشخيصه المعمول به قبل إعادة التوربين إلى التشغيل العادي.

توصيات التشغيل التجريبي

بعد التركيب، امسح الأعطال المسموح بها فقط وفقًا لإجراء الصيانة المعمول به، وراقب ما إذا كانت تشخيصات المحول المرتبطة بـ REBF ستظهر مجددًا.

تحقق من تكرار أعطال طاقة التحكم أو تعريف اللوحة أو الاتصالات أو جسر المحول أثناء بدء التشغيل. لا يثبت إنذار REBF المتكرر تلقائيًا أن لوحة PCB البديلة معيبة.

تحقق من مصادر الطاقة المحيطة والموصلات وتجميعات الكابلات وإلكترونيات المحول ذات الصلة عندما يظل العطل نشطًا بعد الاستبدال.

عند توفر الوصول التشخيصي عبر بيئة تحكم GE المثبتة، راجع معلومات أعطال المحول التفصيلية قبل التصريح بالتشغيل العادي.

توصيات الاستبدال

استخدم الرقم الكامل IS215REBFH1BA التعريف عند توفير بديل. لا تفترض أن لوحة REBF أخرى تحمل اللاحقة H1A أو H1B أو أي لاحقة أخرى قابلة للتبديل تلقائيًا.

قبل استبدالها بإصدار آخر، تأكد من وثائق أجهزة GE المعمول بها، وتهيئة المحول المثبتة، وترتيب الموصلات، وأي متطلبات توافق للبرامج الثابتة أو الأجهزة.

عند استبدال لوحة بها عطل متقطع، احتفظ بالوحدة الأصلية حتى اكتمال التشغيل التجريبي. وقد تنتج أعطال المحول المتقطعة أيضًا عن تدهور مصدر الطاقة أو الموصلات أو الكابلات أو إلكترونيات الجسر الأخرى.
