الشركة المصنعة: General Electric
رقم المنتج: 760-P1-G1-S1-HI-A20-R
Country of origin:الولايات المتحدة
نوع المنتج: مرحلات حماية المغذيات
Barcode: 8537101190
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 8500ج
Dimensions: 20.8 سم × 22 سم × 24.6 سم
ميناء الشحن: شيامن
الضمان: 12 شهرًا

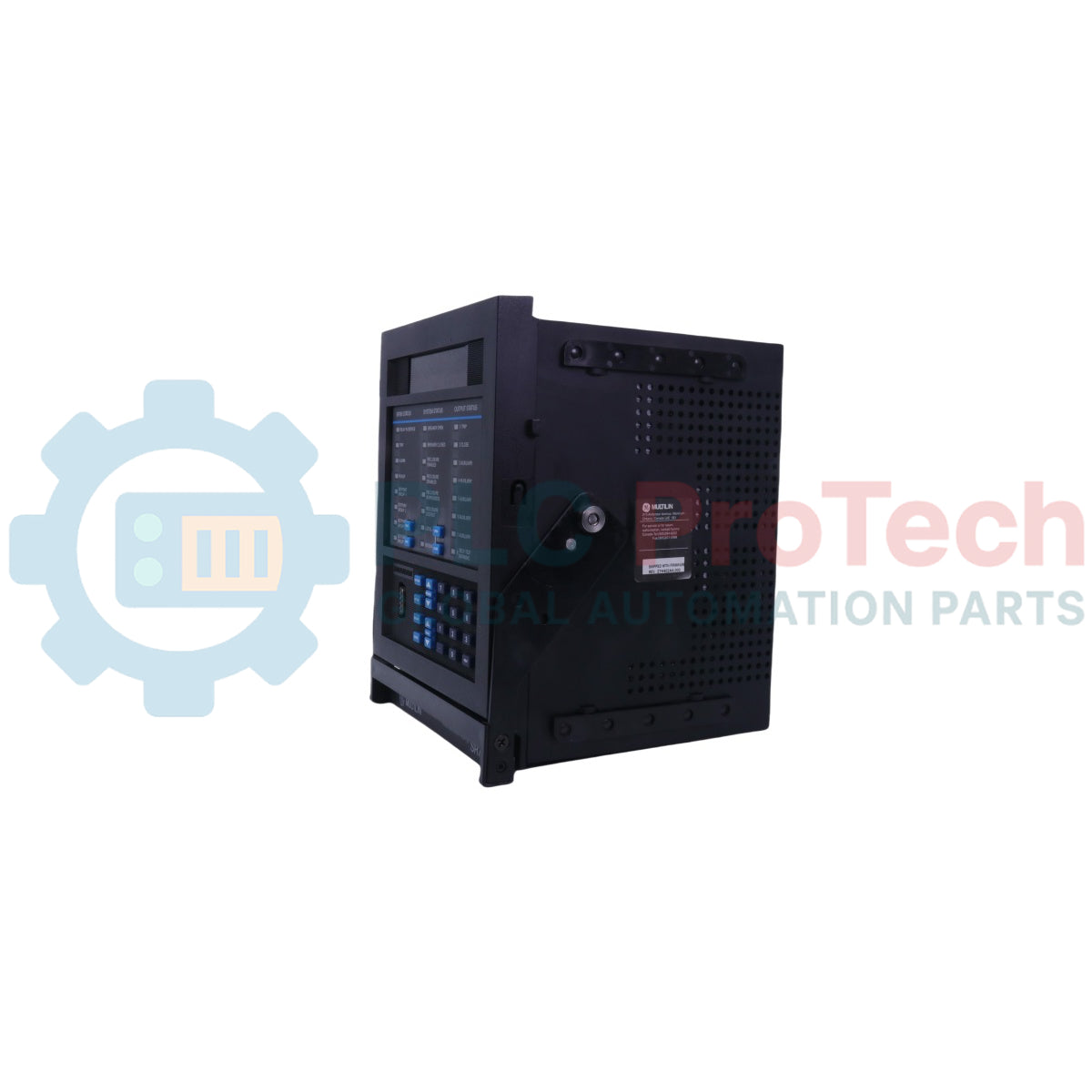

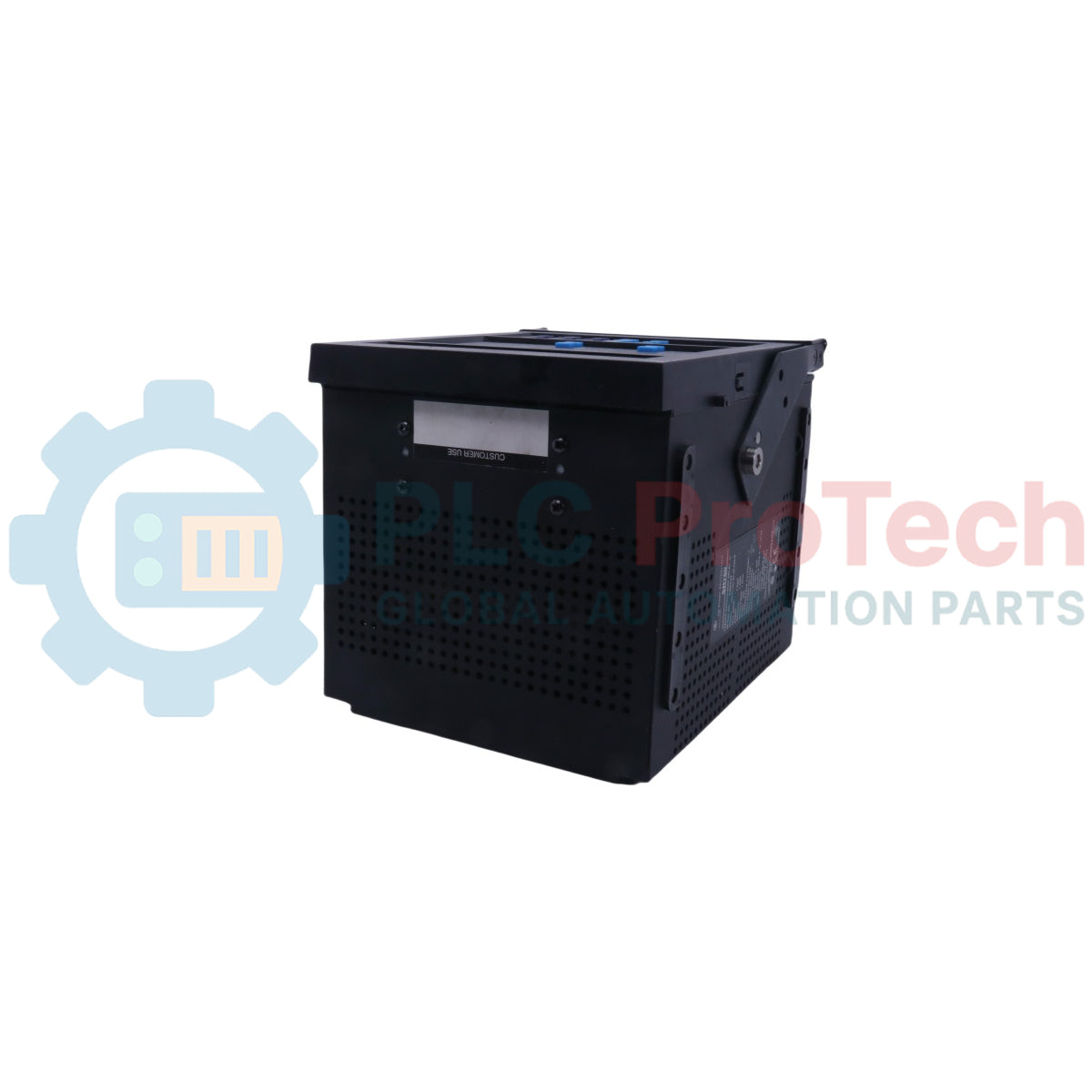

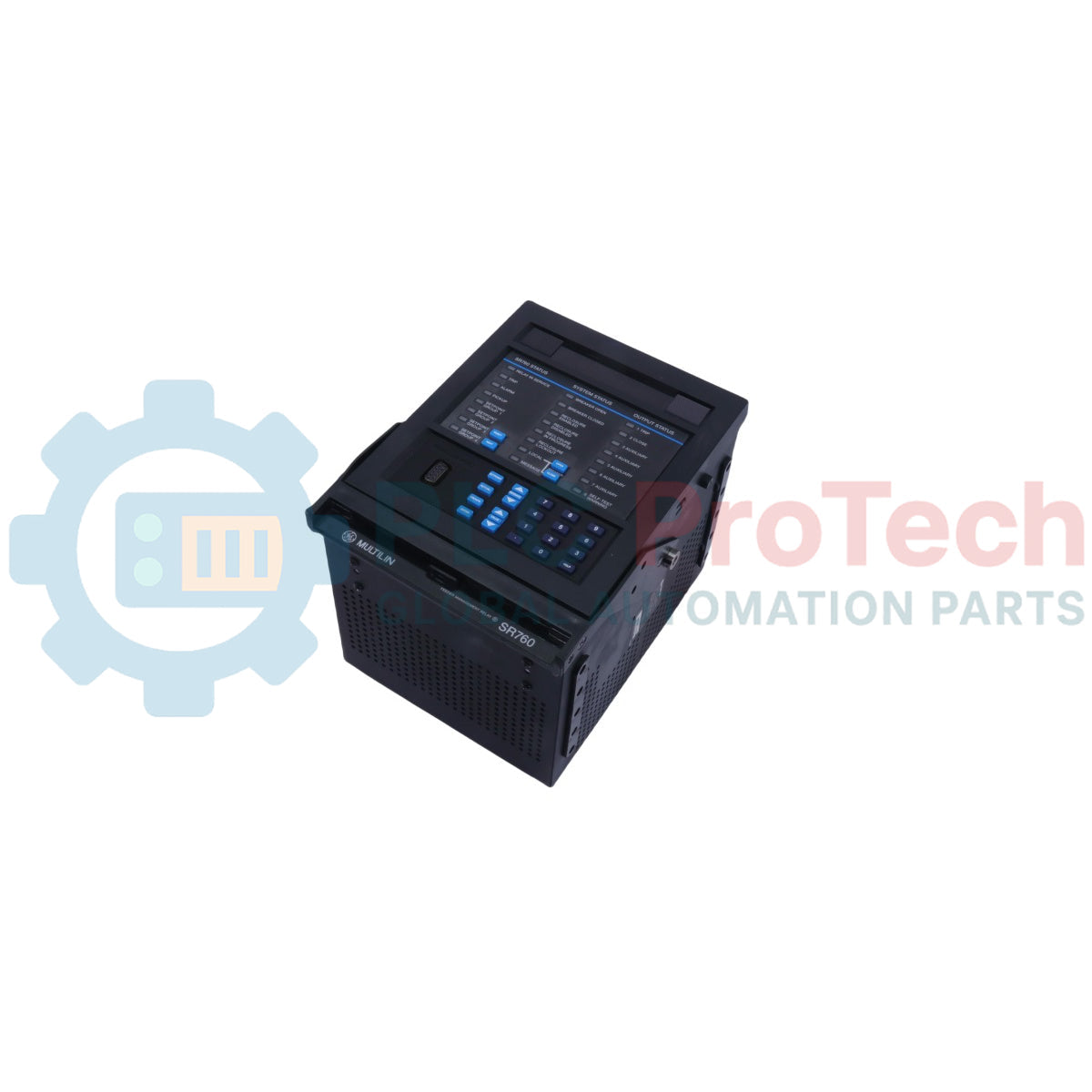

يعد GE Multilin 760-P1-G1-S1-HI-A20-R مرحّل حماية رقمي مصمم للإدارة الشاملة، الحماية الأولية، والتحكم في مغذيات التوزيع. يتضمن نظام حماية المغذيات هذا حماية متقدمة من التيار الزائد، مراقبة الجهد، وقدرات قياس ضمن تصميم قابل للسحب. يتميز بالتكامل الكامل مع مجموعة برامج EnerVista لتسهيل التكوين وتحليل الأحداث بسلاسة.
يعمل GE Multilin 760-P1-G1-S1-HI-A20-R كمرحّل رقمي مخصص لإدارة الحماية الأولية والتحكم في مغذيات التوزيع. يوفر الجهاز وظائف حماية شاملة للمغذيات وحماية احتياطية للحافلات والمحولات وخطوط النقل. مزود بوظائف قياس دقيقة مدمجة، يقيس التيار، الجهد، مكونات التتابع، القدرة، الطاقة، والجهد. يمتلك المرحّل واجهات اتصال قوية، يستخدم بروتوكولات متعددة مثل ModBus RTU، DNP 3.0 المستوى 2، وModBus RTU TCP/IP عبر منفذ إيثرنت اختياري بسرعة 10 ميجابت في الثانية. مناسب للتطبيقات في أنظمة التوزيع المؤرضة بشكل صلب، المؤرضة بمقاومة عالية، أو المؤرضة بالرنين (ملف بيترسون). تسمح البنية بمراقبة كاملة للأصول، محاكاة النظام، وتحديد الأعطال المتقدم لتعزيز استقرار الشبكة وإدارة المعدات.
| عنصر رمز الطلب | الاختيار | الوصف |
|---|---|---|
| النموذج الأساسي | 760 | نظام حماية المغذي مع قاطع إعادة إغلاق رباعي الطلقات |
| مدخلات تيار الطور | P1 | مدخلات تيار الطور 1 أمبير |
| مدخلات تيار الأرض | G1 | مدخلات تيار التسلسل الصفري 1 أمبير |
| مدخلات تيار الأرض الحساس | S1 | مدخل تيار أرضي حساس 1 أمبير |
| خيارات مصدر الطاقة | عالي | 88-300 فولت تيار مستمر، 70-265 فولت تيار متردد @48-62 هرتز |
| المخارج التناظرية | A20 | ثمانية مخارج تناظرية 4-20 مللي أمبير |
| مصباح حالة القاطع | R | مصباح LED أحمر لإغلاق القاطع |
| المعلمة | المواصفات |
|---|---|
| الشركة المصنعة | GE Vernova / Multilin |
| عبء إدخال تيار الطور | أقل من 0.2 فولت أمبير عند 1 أو 5 أمبير |
| نطاق تحويل تيار الطور | 0.01 إلى 20 × تيار المحول (التردد الأساسي فقط) |
| عبء إدخال تيار الأرض | أقل من 0.2 فولت أمبير عند 1 أو 5 أمبير |
| نطاق تحويل تيار الأرض الحساس | 0.005 إلى 1.000 × تيار المحول (التردد الأساسي فقط) |
| إدخال مرحل جهد الحافلة والخط | 50 فولت إلى 240 فولت طور-محايد |
| أقصى جهد مستمر لإدخال الحافلة والخط | 273 فولت طور-محايد (المدى الكامل) |
| مدخلات منطقية (تلامسات جافة) | أقصى مقاومة تشغيل 1000 أوم (32 فولت تيار مستمر @ 2 مللي أمبير موفر بواسطة المرحل) |
| مدخلات منطقية (تلامسات رطبة) | 30 إلى 300 فولت تيار مستمر @ 2.0 مللي أمبير (جهد تيار مستمر خارجي فقط) |
| نطاقات الإدخال التناظري | 0-1 مللي أمبير، 0-5 مللي أمبير، 0-10 مللي أمبير، 0-20 مللي أمبير، أو 4-20 مللي أمبير |
| مقاومة الإدخال التناظري | 375 أوم +/-10% |
| انقطاع الحالة الصلبة للتشغيل والحمل | 15 أمبير @ 250 فولت تيار مستمر لمدة 500 مللي ثانية |
| تكوين مرحل الإخراج | 1 انقطاع: الشكل أ؛ 2 إغلاق: الشكل أ؛ 3-7 مساعد: الشكل ج؛ 8 تحذير اختبار ذاتي: الشكل ج |
| مادة تلامس مرحل الإخراج | سبيكة فضية |
| طاقة التحكم في النطاق العالي | تيار مستمر = 88 إلى 300 فولت؛ تيار متردد = 70 إلى 265 فولت @48-62 هرتز |
| استهلاك الطاقة | 25 فولت أمبير اسمي، 35 فولت أمبير كحد أقصى |
| زمن احتجاز فقدان الجهد | 30 مللي ثانية |
| نطاق درجة حرارة التشغيل | -40 درجة مئوية إلى +60 درجة مئوية |
| درجة حرارة التخزين المحيطة | -40 درجة مئوية إلى +85 درجة مئوية |
| درجة حرارة الشحن المحيطة | -40 درجة مئوية إلى +85 درجة مئوية |
| الرطوبة | تشغيل حتى 95% (غير مكثف) @ 550 |
| درجة التلوث | 2 |
| تصنيف IP | IP40 (أمامي)، IP20 (خلفي) |
| دبوس الموصل | الوظيفة |
|---|---|
| G7 / H7 | مدخل تيار الطور A |
| G8 / H8 | مدخل تيار الطور B |
| G9 / H9 | مدخل تيار الطور C |
| G3 / H3 | مدخل تيار التأريض |
| G10 / H10 | مدخل تيار المحايد |
| G5 / H5 / G6 / H6 | مدخلات جهد الطور (VA، VB، VC، VCOM) |
| G4 / H4 | مدخل جهد التزامن |
| H11 / H12 | مدخل طاقة التحكم |
| G11 / G12 | تأريض الفلتر / تأريض الهيكل |
| E1 / F1 | مخرج فصل الحالة الصلبة |
| E2 / F2 | المرحّل الإخراجي 1 (فصل) |
| E3 / F3 | المرحّل الإخراجي 2 (إغلاق) |
| E12 / F12 | مخرج تحذير الاختبار الذاتي |
| منفذ اللوحة الأمامية | منفذ برمجة محلي RS232 |
| المنافذ الخلفية | منافذ RS485/RS422 (COM 1 / COM 2) |
الامتثال لاختبارات النوع: EN60255-5، IEC 61000-4-18، IEC 60255-22-1، EN61000-4-2، IEC 60255-22-2، EN61000-4-3، IEC 60255-22-3، EN61000-4-4، IEC 60255-22-4، EN61000-4-5، IEC 60255-22-5، EN61000-4-6، IEC 60255-22-6، CISPR11، CISPR22، IEC 60255-25، IEC 60255-21-1، IEC 60255-21-2، IEC 60255-21-3، IEC 61000-4-8، IEC 61000-4-9، IEC 61000-4-11، IEC 60529، IEC 60068-2-1، IEC 60068-2-2، IEC 60068-2-30، IEEE/ANSI C37.90.1، IEEE/ANSI C37.90.2، IEEE/ANSI C37.90.3، UL508، UL C22.2-14، UL1053
