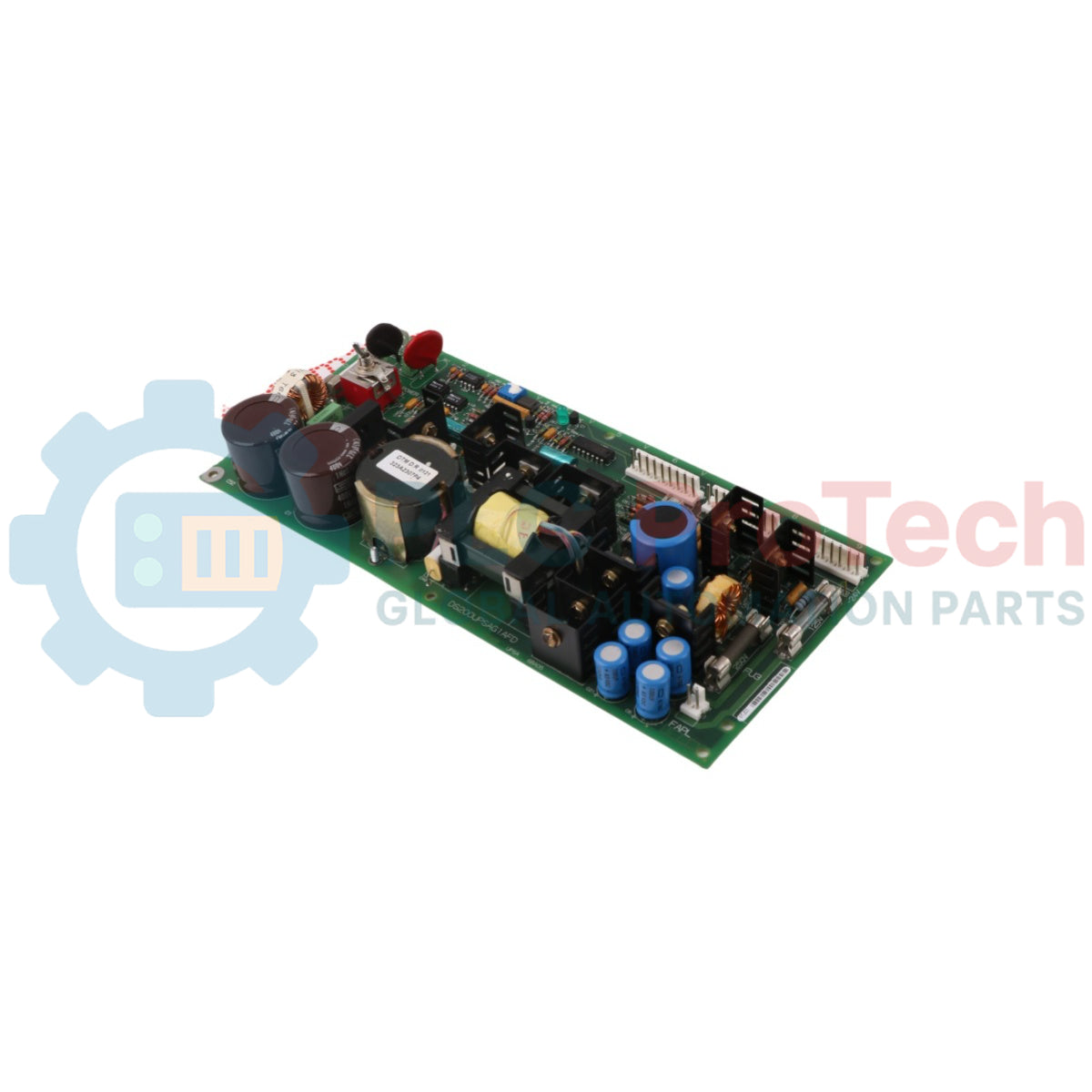

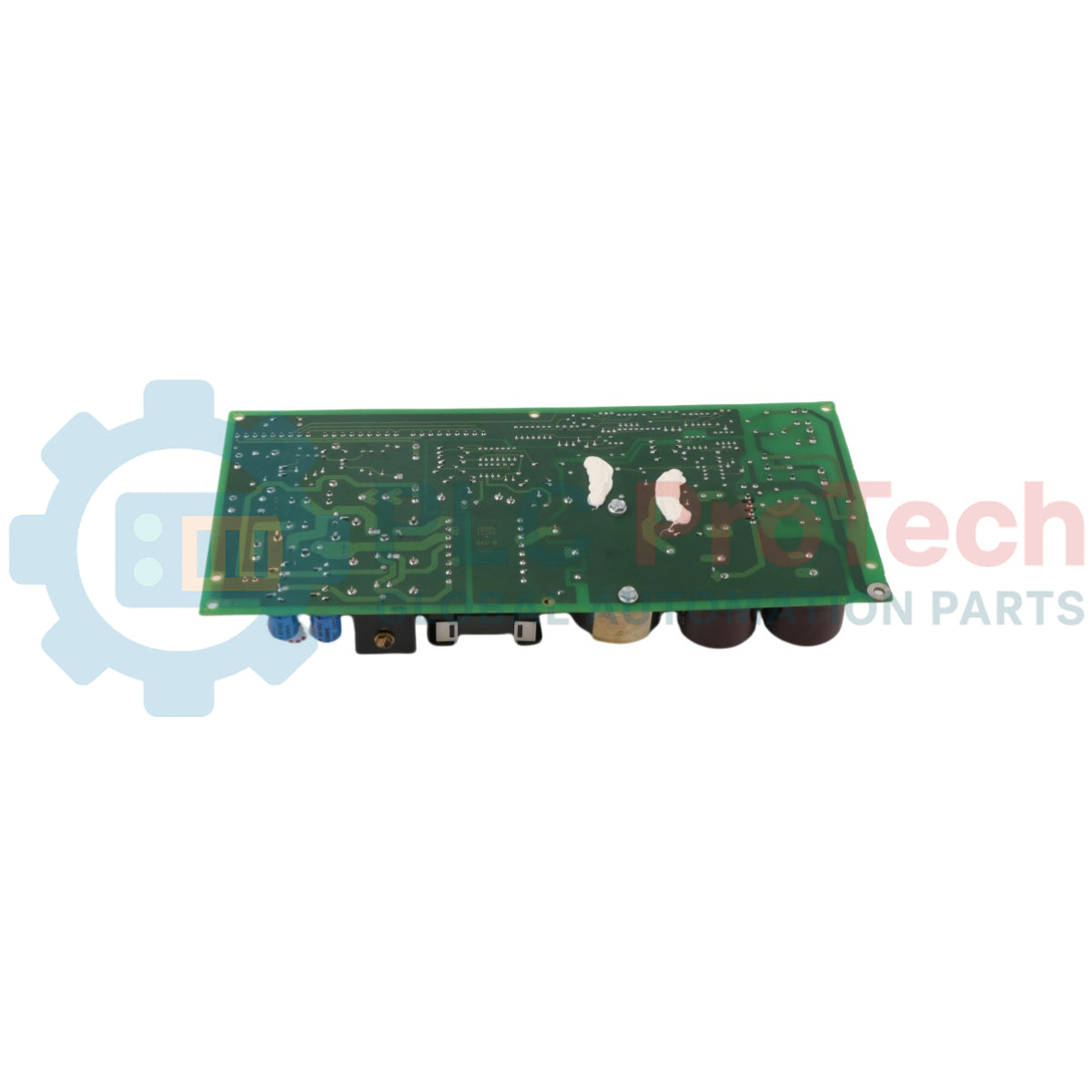

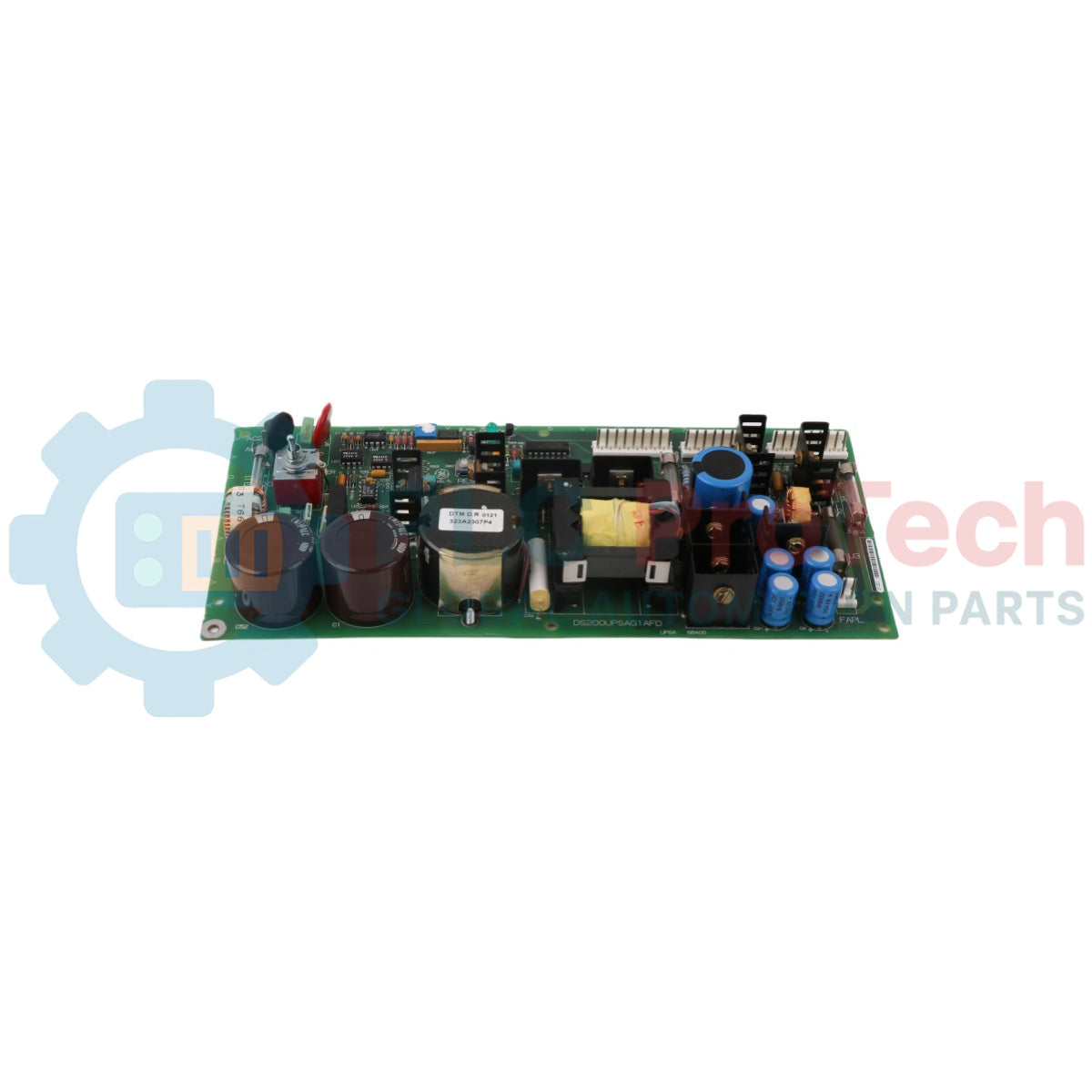

لوحة وحدة المعالجة المركزية لمحرك الإدخال/الإخراج مارك V من جنرال إلكتريك DS200UCPBG5AFB

لوحة وحدة المعالجة المركزية لمحرك الإدخال/الإخراج مارك V من جنرال إلكتريك DS200UCPBG5AFB

تبقى فقط 2 عنصر/عناصر في المخزون

  • الشركة المصنعة: General Electric

  • رقم المنتج: DS200UCPBG5AFB

  • Country of origin:الولايات المتحدة

  • نوع المنتج: لوحة وحدة المعالجة المركزية لمحرك الإدخال/الإخراج

  • Barcode: 8537101190

  • الدفع: تحويل بنكي، ويسترن يونيون

  • الوزن: 850ج

  • Dimensions: 25.4 سم × 10.2 سم × 3.5 سم

  • ميناء الشحن: شيامن

  • الضمان: 12 شهرًا

عرض التفاصيل الكاملة
وصف المنتج
FAQ
الشحن والإرجاع
تفاصيل إضافية
التقييمات

الوصف

تعمل لوحة DS200UCPBG5AFB كوحدة معالجة مركزية لمحرك الإدخال/الإخراج صممتها شركة جنرال إلكتريك لسلسلة نظام التحكم Mark V. تعمل اللوحة بشكل أصلي كلوحة تابعة مركبة على لوحة أم UCIA داخل نوى الإدخال/الإخراج، وتحتوي على معالج 486DX ومحرك ARCNET لإدارة الاتصالات الخارجية مع واجهات المشغل المختلفة. تتميز لوحة DS200UCPBG5AFB بمعالج دقيق واحد على متنها، وعدة وحدات PROM، وبنية ذاكرة وصول عشوائي داخلية، وكتلة مفاتيح متخصصة مكونة من 7 مفاتيح. علاوة على ذلك، يتضمن تصميم الأجهزة لوحة تابعة واحدة لوحدة التحكم بالطاقة (PCM) مخصصة حصريًا لتشغيل حلقات الاتصال مع مكونات وحدة تحكم المحرك FMVED. وللتركيب المكدس والتواصل عبر الناقل، تتصل اللوحة مباشرة بلوحة STCA من خلال وصلات ناقل واتصال تسلسلي مخصصة.

الميزات

  • مدعومة بمعالج دقيق عالي الأداء 486DX مدعوم بعدة وحدات PROM وذاكرة وصول عشوائي.
  • تتضمن موصل وحدة ذاكرة مزدوجة الخط (DIMM) واحد بالإضافة إلى كتلة مفاتيح قابلة للتكوين يدويًا تحتوي على 7 مفاتيح.
  • تستخدم واجهة موصل قياسية ذات 34 دبوسًا بالإضافة إلى موصل ثانوي لتوصيل اللوحات.
  • تحتوي على ثلاثة قفزات أجهزة قابلة للتحريك يدويًا تسمى JP1 وJP2 وJP3 للاختبار وضبط النواة.
  • تضم قفزة JP2 وظيفية تُستخدم لتكوين معلمات سرعة ناقل 486 المحلي المحددة.
  • تدمج لوحة تابعة واحدة لوحدة التحكم بالطاقة (PCM) لتسهيل خطوط الاتصال المباشرة مع مكونات وحدة تحكم المحرك FMVED.
  • تعمل بالتنسيق الوثيق مع لوحة AAHA المرافقة ضمن بنية نواة التحكم.
  • مصممة بطبقة طلاء عادية للوحة الدوائر لحماية المكونات الدقيقة الحيوية.

التطبيقات

  • معالجة نظام التحكم الأساسي Mark V وتنفيذ التطبيقات.
  • واجهات اتصال التحكم بالمحركات المرتبطة بوحدات تحكم المحرك FMVED.
  • توجيه بيانات واجهة المشغل الخارجية عبر أجهزة محرك ARCNET المدمجة.
  • تجميعات معالجة نوى الإدخال/الإخراج المكدسة المركبة على لوحات الأم STCA وUCIA.

المواصفات الفنية

المعامل المواصفة
الشركة المصنعة جنرال إلكتريك GE
رقم القطعة DS200UCPBG5AFB
السلسلة Mark V
الوصف الوظيفي لوحة وحدة معالجة مركزية لمحرك الإدخال/الإخراج
الاختصار الوظيفي UCPB
نمط طلاء لوحة الدوائر طلاء عادي
مراجعة وظيفية 1 A
مراجعة وظيفية 2 F
مراجعة التصميم الفني B

الاتصالات/الواجهات

منفذ/موصل الواجهة الوظيفة
موصل ARCNET COREBUS خط واجهة يربط بلوحة STCA للاتصال الشبكي
منفذ COM1 وصلة مراقبة واجهة الطرفية المرتبطة بلوحة STCA
موصلات J1 وJ3 وصلات ناقل اللوحة الرئيسية STCA الممتدة إلى لوحة الأم UCIA
موصل IDE منفذ غير مستخدم أثناء الوظائف العادية للوحة
موصل COM2 منفذ تسلسلي غير مستخدم أثناء الوظائف العادية للوحة

إرشادات التثبيت

  • تبديل DIMM: عند استبدال اللوحة، يكون فتحة DIMM في الوحدة البديلة فارغة من المصنع. قم بإزالة وحدة DIMM الموجودة بعناية من اللوحة القديمة وأدخلها في اللوحة البديلة وفقًا لإرشادات الدليل الأصلي لتجنب التلف المادي.
  • تكوين القفزات: تأكد من عدم لمس القفزات المتبقية JP1 وJP3 لأنها مخصصة للاختبار في المصنع فقط. قم بضبط القفزة القابلة للتخصيص JP2 لتتناسب مع مواصفات سرعة ناقل 486 المحلي المطلوبة قبل تشغيل النظام.
  • تركيب الهيكل: قم بمحاذاة الموصلات J1 وJ3 بعناية عند تثبيت تكوين اللوحة التابعة على لوحة الأم UCIA وتجميع لوحة STCA الأساسية لتجنب تشويه الدبابيس.
Loading product navigation…
Key Features:
#CPU Boards #Mark V

Which motherboard does the device mount to as a daughterboard?
The device serves as a daughterboard mounted onto the UCIA motherboard.

What is the function of the customizable JP2 jumper on this board?
The JP2 jumper is customizable and is specifically important in the selection of the 486 local bus speed.

Are the IDE and COM2 connectors used during standard board operations?
No, both the IDE and COM2 connectors go unused during the normative function of the board.

What purpose does the integrated PCM daughterboard serve?
The PCM (Power Control Module) daughterboard is present solely for communication with FMVED motor controller components.
