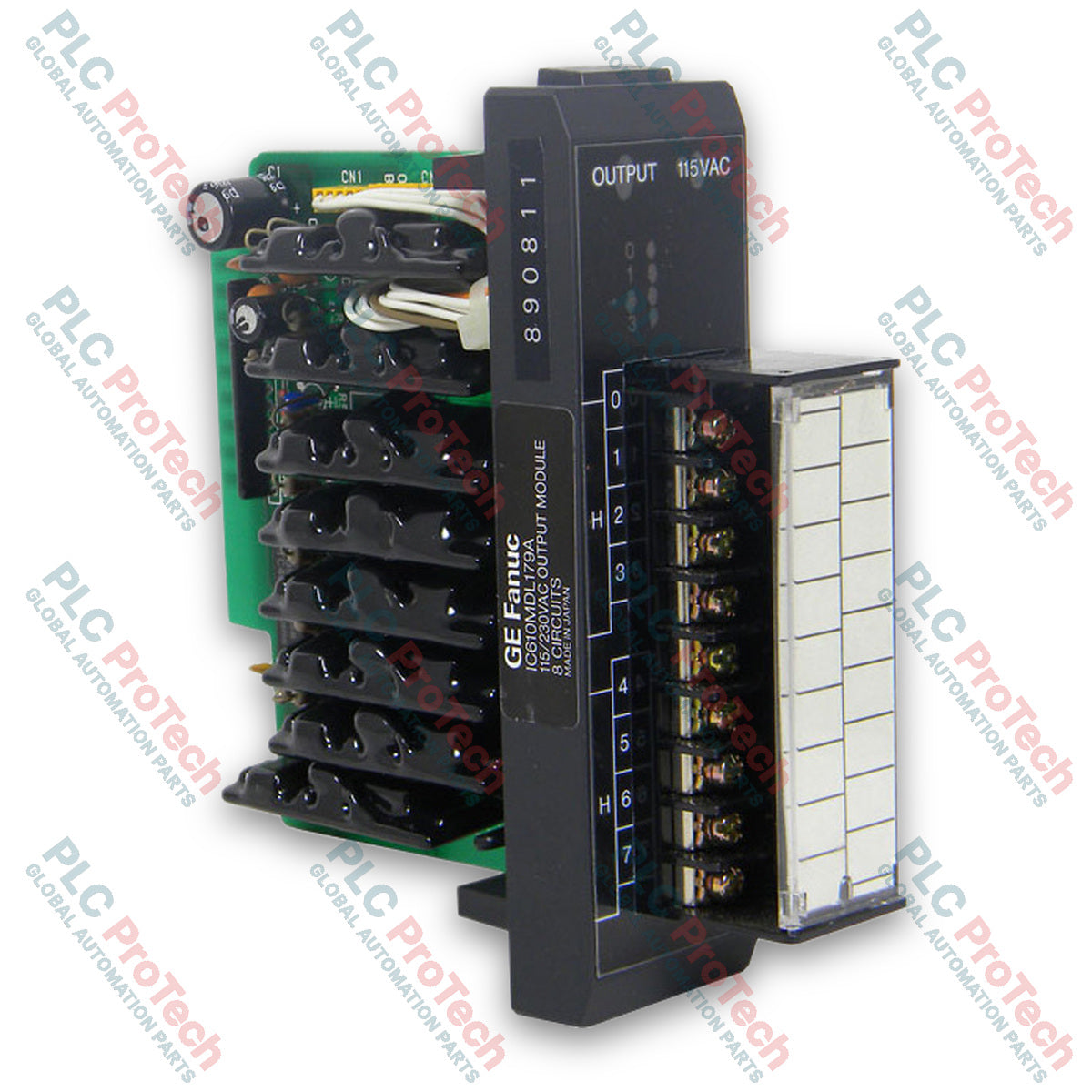

وحدة خرج تيار متردد من سلسلة General Electric IC610MDL179 Series One

SKU IC610MDL179

متوفر في المخزون

12-month warranty
Free returns within 30 days

الشركة المصنعة: General Electric
رقم المنتج: IC610MDL179
Origin الولايات المتحدة
نوع المنتج: وحدة إخراج AC
الدفع: تحويل بنكي، ويسترن يونيون
الوزن: 1.0 kg
ميناء الشحن: شيامن
الضمان: 12 شهرًا

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

الكمية

Call sales Contact

Product Description

الوصف

إن General Electric IC610MDL179 هو وحدة خرج تيار متردد 115/230 فولت من Series One، وتضم 8 دوائر خرج منفصلة مصممة للتحكم في الأحمال التي يوفّرها المستخدم والقابلة للتشغيل والإيقاف. صُممت هذه الوحدة لتحقيق أداء موثوق في أتمتة العمليات الصناعية، وتدير بكفاءة الأحمال الحثية والمقاومية مثل ملفات المرحلات، ومبدئات المحركات حتى المقاس رقم 3، وصمامات الملف اللولبي، ومصابيح المؤشرات المرئية. وتنقسم نقاط الخرج الفردية الثماني إلى مجموعتين معزولتين، تضم كل منهما 4 دوائر، مما يتيح استخدام مصادر طاقة منفصلة لكل مجموعة وفقًا لمتطلبات تصميم لوحة التحكم.

تحتوي IC610MDL179 على لوحة أطراف قابلة للإزالة لتبسيط التوصيل والصيانة، وتستخدم مفاتيح إلكترونية شبه موصلة مع مؤشرات دوائر فردية على جانب المنطق لعرض حالة التشغيل. وتتمتع كل مجموعة من 4 دوائر بحماية داخلية عبر منصهر ملحوم بقدرة 5 أمبير. وتتكامل الوحدة بسلاسة مع حوامل PLC القديمة من GE Series One، موفرةً أزمنة استجابة دقيقة وعزلًا قويًا لتطبيقات التحكم المنفصل.

الميزات

8 دوائر خرج تيار متردد منفصلة مقسمة إلى مجموعتين معزولتين، تضم كل منهما 4 قنوات
نطاق جهد تشغيل من 80 إلى 264 فولت تيار متردد عند تردد من 47 إلى 63 هرتز
تصنيف تيار مستمر أقصى يبلغ 1 أمبير لكل نقطة
مؤشرات دوائر على جانب المنطق لمراقبة الحالة في الوقت الفعلي
حماية مدمجة تتضمن منصهرين داخليين ملحومين بقدرة 5 أمبير، واحد لكل مجموعة من 4 دوائر
تصميم لوحة أطراف قابلة للإزالة للتركيب السريع واستبدال توصيلات الموقع بسهولة
مفاتيح إلكترونية شبه موصلة توفر أزمنة استجابة سريعة تبلغ 1 مللي ثانية من الإيقاف إلى التشغيل و9 مللي ثانية من التشغيل إلى الإيقاف

التطبيقات

التحكم في مبدئات المحركات الصناعية حتى المقاس رقم 3
تبديل ملفات مرحلات وموصلات التيار المتردد
تشغيل صمامات الملف اللولبي الهوائية والهيدروليكية
تشغيل مصابيح مؤشرات حالة اللوحات وأبواق التنبيه
ترقية أنظمة الأتمتة القديمة من GE Series One واستبدال وحداتها وصيانتها

المواصفات الفنية

المعلمة	المواصفة
الشركة المصنّعة	General Electric
رقم الكتالوج / الطراز	IC610MDL179
نوع المنتج	وحدة خرج تيار متردد
المنصة	Series One
نقاط الخرج	8 دوائر (مجموعتان من 4)
جهد التشغيل	من 80 إلى 264 فولت تيار متردد
تردد التيار المتردد	من 47 إلى 63 هرتز
التيار الأقصى	1 أمبير لكل نقطة
أقصى تيار تسرب	1.2 مللي أمبير عند 230 فولت تيار متردد، 60 هرتز
هبوط الجهد أثناء التشغيل	1.5 فولت عند 1 أمبير
أصغر حمل موصى به	25 مللي أمبير
أقصى تيار اندفاع	10 أمبير لمدة 17 مللي ثانية
زمن الاستجابة من الإيقاف إلى التشغيل	1 مللي ثانية
زمن الاستجابة من التشغيل إلى الإيقاف	9 مللي ثانية
الحماية الداخلية	منصهران داخليان ملحومان بقدرة 5 أمبير (واحد لكل مجموعة من 4 دوائر)
استهلاك الطاقة الداخلي	12 مللي أمبير لكل دائرة قيد التشغيل عند 9 فولت تيار مستمر
وحدات الحمل	16 عند 9 فولت تيار مستمر
مؤشرات الدوائر	مصابيح LED على جانب المنطق
بلد المنشأ	الولايات المتحدة

التوصيلات / الواجهات

تُوصَّل أسلاك الموقع عبر لوحة الأطراف المدمجة القابلة للإزالة الموجودة في مقدمة الوحدة. وتتوافق الأطراف من 0 إلى 3 مع المجموعة الأولى المكوّنة من 4 مخارج، بينما تتوافق الأطراف من 4 إلى 7 مع المجموعة الثانية المكوّنة من 4 مخارج. وتُوصَّل التوصيلات الحية لمصدر طاقة التيار المتردد داخليًا معًا لكل مجموعة، بينما تُوصَّل أحمال المستخدم على التوالي بين أطراف خرج الوحدة وخط الرجوع المحايد.

إرشادات التركيب

تأكد من فصل جميع طاقة الحامل قبل تركيب الوحدة أو إزالتها.
تحقق من أن مصادر الطاقة الخارجية التي يوفّرها المستخدم لتغذية دوائر الحمل محمية بالمنصهرات المناسبة ومصنفة ضمن نطاق تشغيل من 80 إلى 264 فولت تيار متردد.
تأكد من تثبيت لوحة الأطراف القابلة للإزالة بإحكام وشد مسامير التثبيت للحفاظ على تلامس كهربائي موثوق.
التزم بإرشادات خفض التصنيف عند تشغيل عدة دوائر في الوقت نفسه عند درجات حرارة محيطة مرتفعة لتجنب الحمل الحراري الزائد.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What are the primary electrical ratings for the General Electric IC610MDL179 output module?

The General Electric IC610MDL179 Series One AC Output Module operates across a voltage range of 80 to 264V AC at 47 to 63 Hz. It features a maximum continuous current rating of 1A per point with an inrush current capacity of up to 10A for 17 ms. Additionally, the unit delivers rapid solid-state response times of 1 ms for OFF-to-ON transitions and 9 ms for ON-to-OFF transitions.

How are the output channels configured and isolated on the General Electric IC610MDL179?

The General Electric IC610MDL179 Series One AC Output Module provides 8 discrete output circuits segregated into two isolated groups of four channels each. This channel architecture allows engineers to apply separate AC power sources to each group depending on specific industrial panel requirements. Each 4-circuit group is internally protected by a soldered 5-amp fuse to safeguard against overcurrent conditions.

What types of industrial loads can be driven by the General Electric IC610MDL179?

The General Electric IC610MDL179 Series One AC Output Module is engineered to efficiently manage both inductive and resistive ON/OFF loads in automated systems. Common applications include driving AC relay and contactor coils, pneumatic or hydraulic solenoid valves, and motor starters up to size No. 3. It can also control panel status indicator lights and horns requiring a minimum recommended load of 25 mA.

What wiring and diagnostic features are built into the General Electric IC610MDL179?

The General Electric IC610MDL179 Series One AC Output Module incorporates a removable terminal board to streamline field wiring and simplify maintenance replacements. For real-time diagnostics, the unit utilizes logic-side circuit indicator LEDs that display the operational status of individual output points. Field connections are clearly mapped, allowing terminals 0 through 3 and 4 through 7 to serve their respective isolated power groups.
