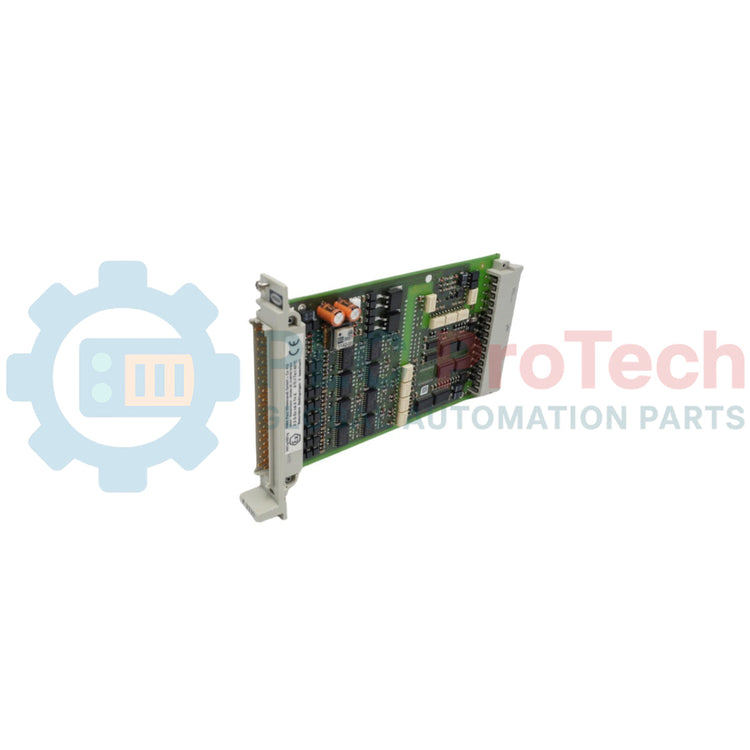

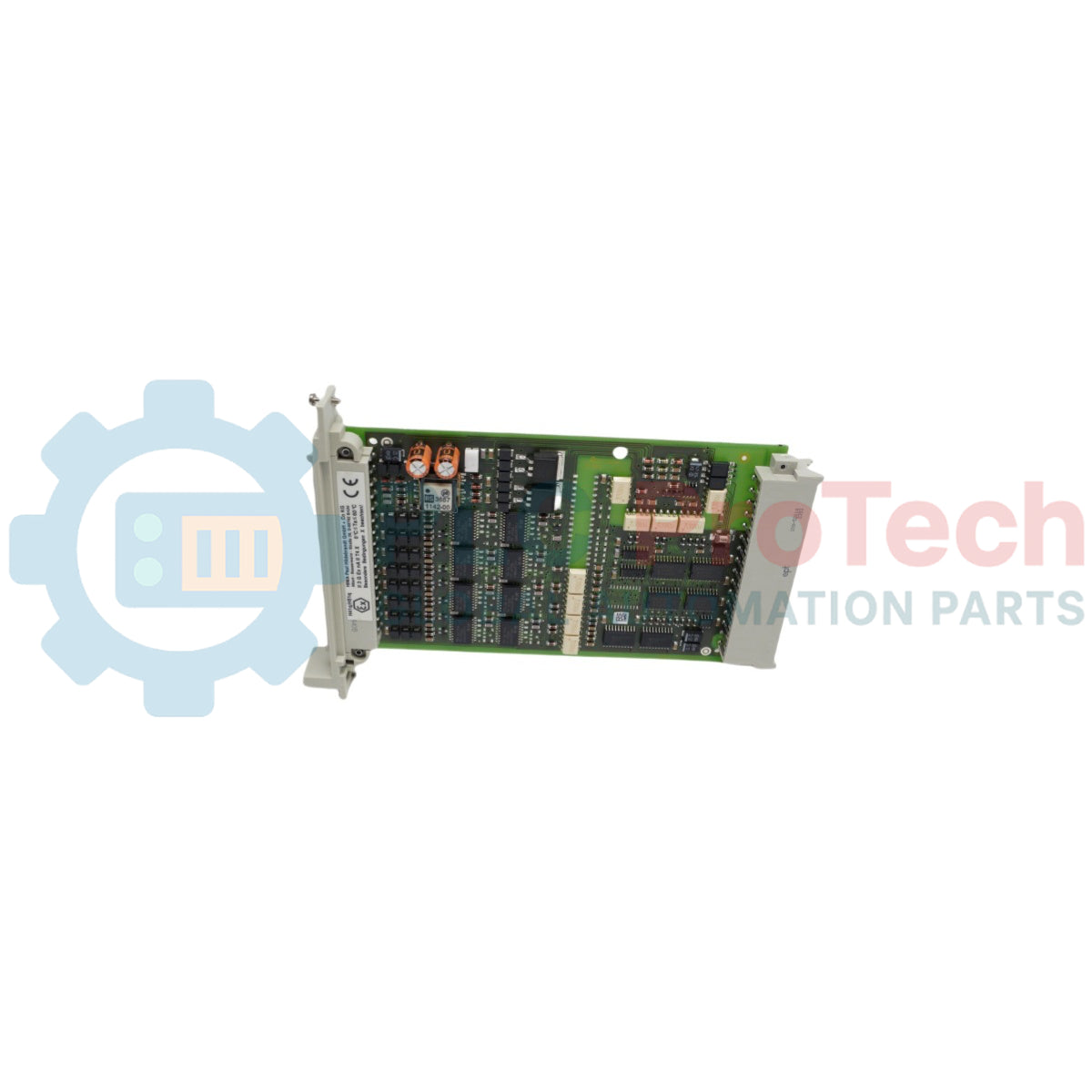

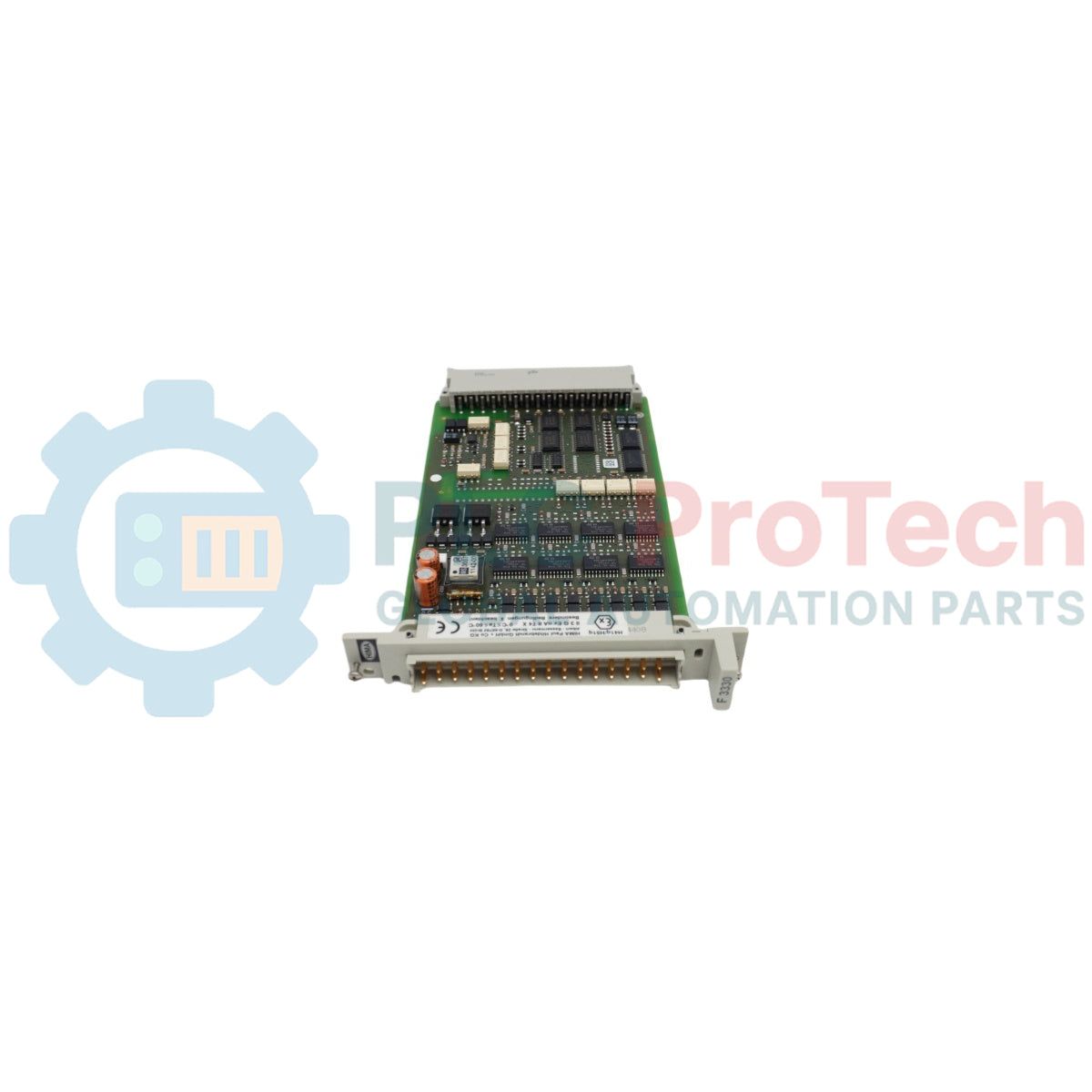

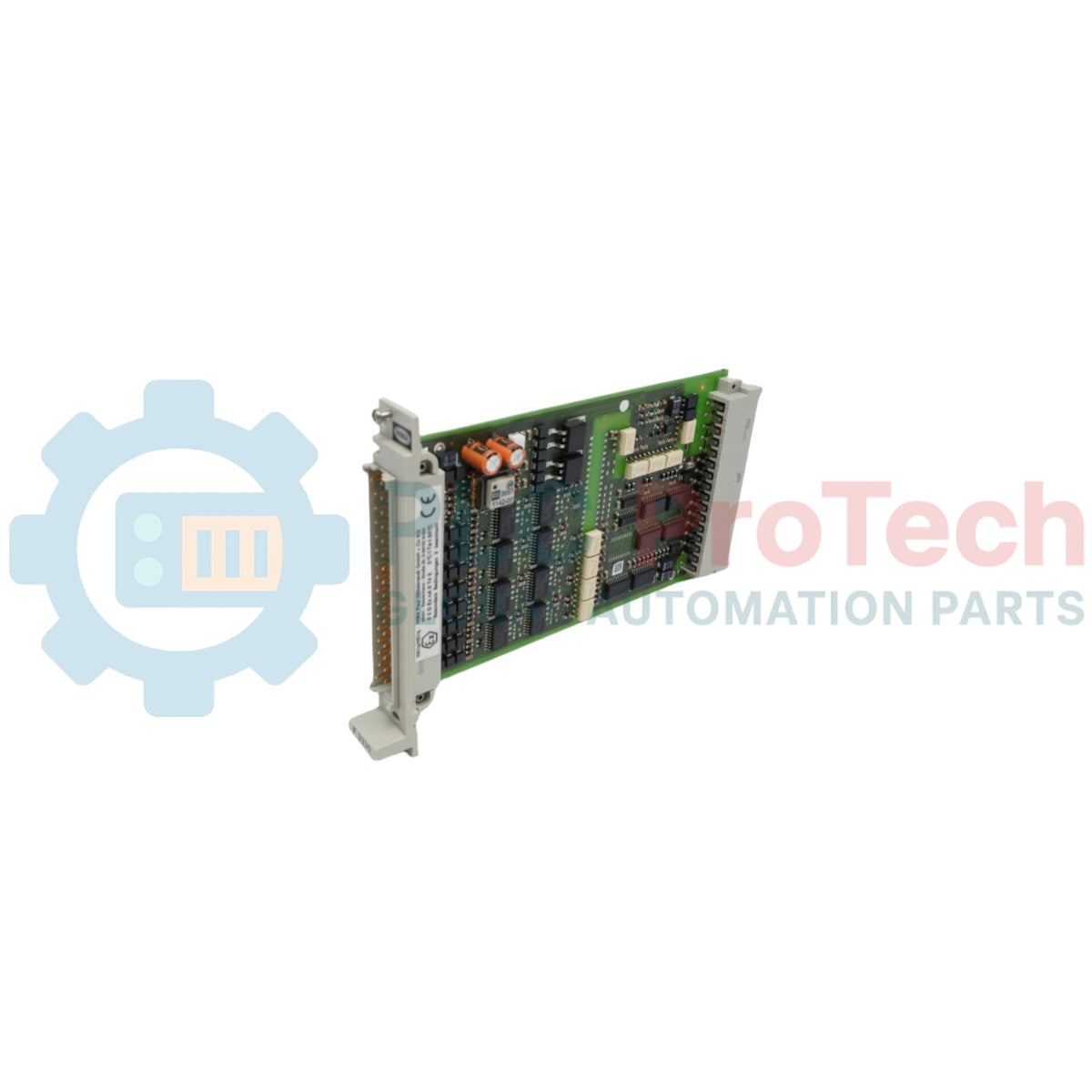

وحدة الإخراج ذات 8 قنوات المتعلقة بالسلامة HIMA F 3330

نظرة عامة على المنتج

يُعد F 3330 (F3330) وحدة إخراج ذات 8 قنوات عالية الموثوقية مصممة للتطبيقات الصناعية المتعلقة بالسلامة التي تتطلب فئة متطلبات AK 1 إلى 6. توفر هذه الوحدة ثمانية قنوات مستقلة مصممة لتشغيل الأحمال المقاومة أو الحثية حتى 500 مللي أمبير (12 W)، بالإضافة إلى أحمال المصابيح حتى 4 W. تتميز بإيقاف تشغيل أمان مدمج وعزل آمن، مما يضمن عدم وجود إشارة إخراج في حالة انقطاع إمداد L-. مُحسّنة للاستخدام في أنظمة الإيقاف الطارئ (ESD) وأنظمة الحريق والغاز (F&G)، يقوم F 3330 بإجراء اختبارات ذاتية آلية أثناء التشغيل، بما في ذلك اختبارات "walking-bit" ومراقبة قراءة الإشارة. تضمن هذه الإجراءات التشخيصية الاستباقية توفر النظام العالي وتقليل وقت التوقف بشكل كبير من خلال اكتشاف الأعطال مثل التداخل أو فشل التبديل قبل أن تؤثر على سلامة المصنع. تصميمه المتين مثالي للبنية التحتية الحرجة حيث يُعد الأداء الآمن من الأعطال معيارًا تشغيليًا إلزاميًا.

التكوين الفني

يرتكز هيكل F 3330 على التشخيص الموجه للسلامة وتحمل الأعطال. تنفذ الوحدة قراءة مستمرة لإشارات الإخراج للتحقق من تطابق الحالة الفعلية للميدان مع المنطق المطلوب. بالنسبة لحالة الإشارة 0، يتم تعيين نقطة تشغيل القراءة عند ≤ 6.5 فولت؛ تُدار الأعطال التي تنشأ تحت هذا العتبة من خلال منطق أمان محدد لمنع الفشل غير المكتشف. تشمل التشخيصات المدمجة مدة إشارة اختبار تصل إلى 200 ميكروثانية كحد أقصى، وهي سريعة بما يكفي للتحقق من قدرة التبديل دون فقدان الحمل أو التأثير على استقرار العملية. علاوة على ذلك، تدعم الوحدة توازي المخرجات دون الحاجة إلى ديودات خارجية، مما يسهل التكرار البسيط وتكوينات سعة التيار الأعلى عند الحاجة وفقًا لمنطق التطبيق.

المواصفات الفنية

الأسئلة الفنية المتكررة

ماذا يحدث للإخراج إذا انقطع إمداد L-؟

تم تصميم F 3330 ببروتوكول أمان محدد يضمن عدم وجود إشارة إخراج إذا حدث انقطاع في إمداد L-. هذا يمنع الجهود الكهربائية غير المتوقعة ويضمن أن تفشل الوحدة إلى حالة آمنة.

هل من الممكن تشغيل مصابيح بقدرة واط أعلى باستخدام هذه الوحدة؟

بينما يتم تصنيف توصيل المصباح القياسي حتى 4 W، من الممكن تشغيل أحمال مصابيح بين 4 W و10 W باتباع مخططات تخطيط HIMA المحددة التي تتضمن عادة تعديلات في الأسلاك الخارجية أو اعتبارات تحديد التيار.

عند أي جهد يحدث فصل الجهد المنخفض؟

تراقب الوحدة جهد الإمداد وستبدأ فصل الجهد المنخفض عند ≤ 16 فولت لضمان عدم تشغيل المخرجات في حالة غير مستقرة أو غير محددة بسبب نقص الطاقة.

دليل الهندسة والتركيب

تبدد الحرارة وتحميل الرف

خلال مرحلة التخطيط، يجب على المهندسين تحديد كثافة الوحدات ذات الحمل العالي. يجب استخدام حد أقصى 10 وحدات إخراج تعمل بالحمل الاسمي في رف I/O واحد لمنع تراكم الحرارة الموضعية. حافظ على تباعد الخزانة القياسي لضمان تدفق هواء عمودي غير معوق، وهو أمر حاسم للحفاظ على درجة حرارة التشغيل تحت حد 60 درجة مئوية.

الأسلاك ومقاومة الخط

لضمان اكتشاف دائرة قصيرة موثوق ودقة قراءة الإشارة، يجب ألا تتجاوز مقاومة الخط الإجمالية المسموح بها (بما في ذلك خطوط الإمداد والعودة) 11 أوم. استخدم كابلات مزدوجة ملتوية عالية الجودة لمسارات الإشارة. على الرغم من أن الوحدة محمية من الدائرة القصيرة، فإن المقاومة الزائدة في الخط قد تمنع تيار الدائرة القصيرة من الوصول إلى عتبة الفصل من 0.75 إلى 1.5 أمبير، مما قد يخفي العطل.

الاهتزاز واحتياطات المناطق الخطرة

في البيئات المعرضة للاهتزاز الميكانيكي، تأكد من تثبيت الوحدة بالكامل في الرف الفرعي وأن براغي التثبيت مشدودة بشكل صحيح. بالنسبة للتركيبات في المناطق الخطرة، يجب أن يكون F 3330 محاطًا بغلاف مصنف بشكل مناسب (مثل IP54 أو أعلى) ومثبتًا وفقًا للوائح السلامة الذاتية المحلية أو مقاومة اللهب. تحقق دائمًا من أن إمداد الحمل الخارجي 24 VDC مُرشح ومنظم لمنع الاضطرابات من تفعيل تشخيص إشارة الاختبار لمدة 200 ميكروثانية.
