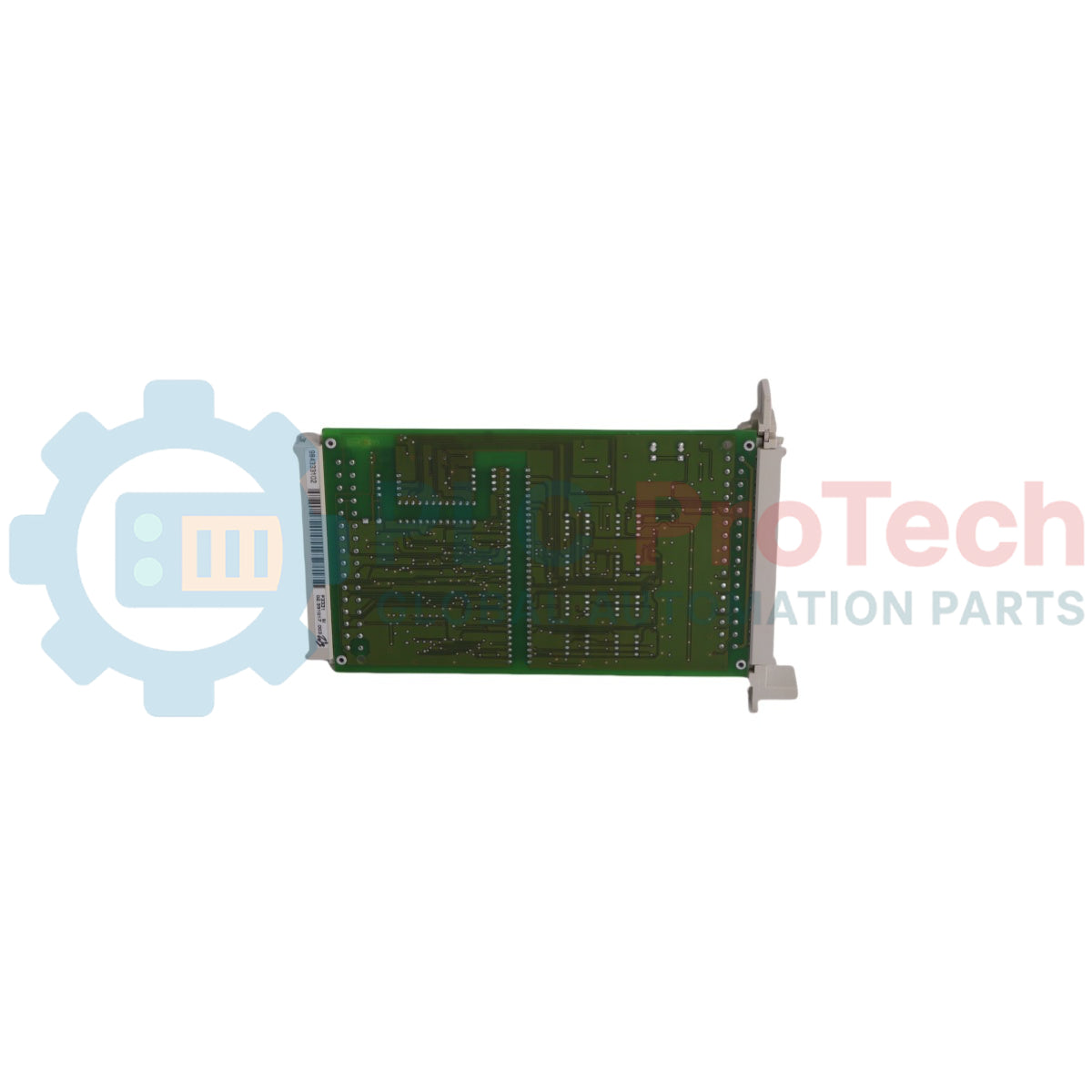

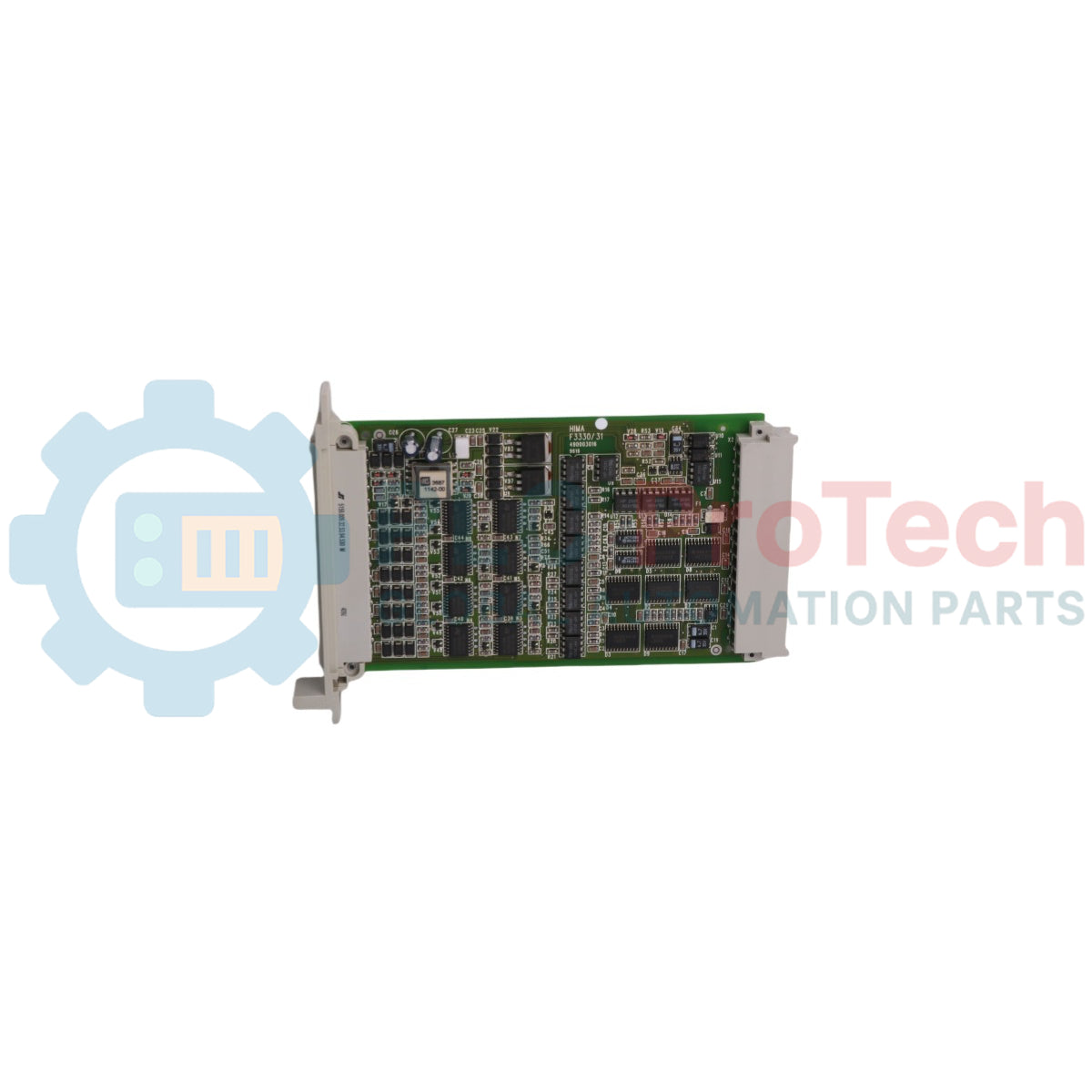

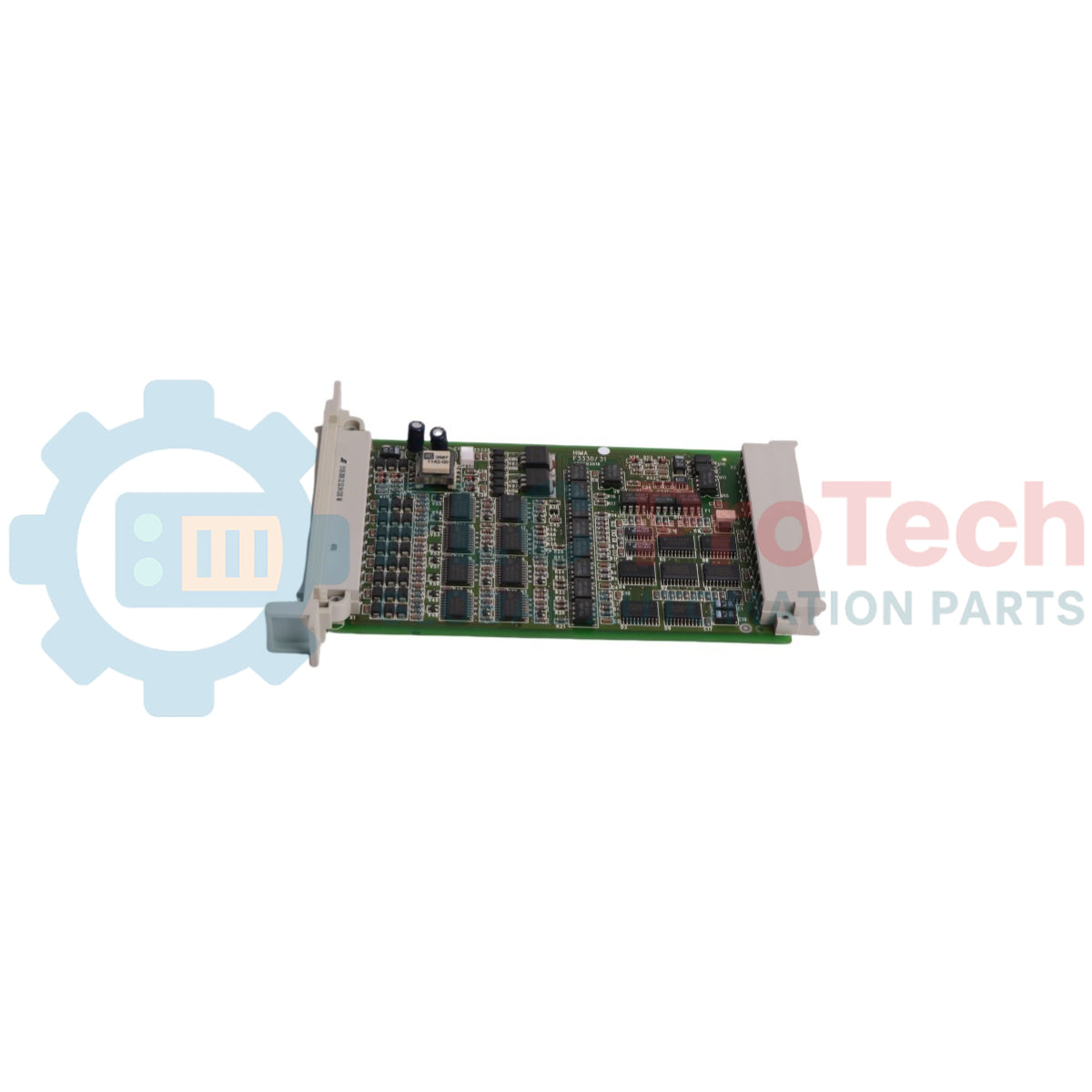

وحدة الإخراج المتعلقة بالسلامة ذات 8 قنوات H41q/H51q HIMA F 3331

نظرة عامة على المنتج

يُعد F 3331 (F3331) وحدة إخراج ذات موثوقية عالية وثمانية قنوات متعلقة بالسلامة، تم تصميمها بواسطة HIMA للاستخدام في أنظمة التحكم الحرجة التي تتطلب فئة متطلبات AK 1 إلى 6. تُعتبر هذه الوحدة حجر الزاوية في أنظمة السلامة المؤتمتة (SIS) في صناعات المعالجة الكيميائية، والبحرية العميقة، والصناعات الدوائية، حيث تُعد العزل الآمن وقدرات الإيقاف المتكاملة أمرًا بالغ الأهمية. يدعم F 3331 الأحمال المقاومة والحثية حتى 500 مللي أمبير (12 W) وتم تصميمه خصيصًا لمنع إشارات الإخراج غير المقصودة في حالة انقطاع إمداد L-. من خلال توفير اختبار آلي مستمر ومراقبة الخط، يضمن بقاء حلقات السلامة الخاصة بك فعالة، مما يقلل بشكل كبير من رقم أولوية المخاطر (RPN) لأصولك المؤتمتة.

التكوين الفني

تم تصميم F 3331 بهيكلية "قابلة للاختبار"، مما يعني أنه يقوم بالتشخيص الذاتي دون مقاطعة منطق العملية. يعتمد جين السلامة الخاص به على ثلاثة أعمدة أساسية:

• إيقاف السلامة المتكامل: الدوائر على مستوى الأجهزة تضمن أن الوحدة يمكن أن تصل إلى حالة عدم التنشيط عند الطلب أو عند اكتشاف خطأ داخلي.

• روتينات اختبار شاملة: تقوم الوحدة بتنفيذ "اختبار البت المتحرك" للتحقق من التداخل والقدرة على التبديل، إلى جانب ميزة القراءة العكسية التي تراقب إشارات الإخراج (عتبة إشارة 0 ≤ 6.5 فولت).

• مراقبة الخط: تراقب الوحدة بنشاط الاتصال بالجهاز الميداني، مكتشفة دوائر القصر (تفصل بين 0.75 و 1.5 أمبير) وانقطاعات الخط (مراقبة التيار بين 0.5 و 9.5 مللي أمبير).

المواصفات الفنية

الأسئلة الفنية المتكررة

كيف تتعامل الوحدة مع خطأ "إشارة 0"؟

نقطة التشغيل للقراءة العكسية لإشارة 0 هي ≤ 6.5 فولت. من المهم ملاحظة أنه إذا تسبب خطأ في ارتفاع الجهد لكنه بقي تحت هذا الحد 6.5 فولت، فلن يكتشف النظام ذلك كخطأ عالي المستوى.

ماذا يحدث إذا حدث انقطاع في إمداد L-؟

تم تصميم F 3331 بحيث لا يكون من الممكن وجود إشارة إخراج إذا انقطع إمداد L-، مما يضمن حالة فشل آمنة.

هل هناك حد لطول الأسلاك الميدانية؟

نعم، المقاومة المسموح بها للخط (المجمعة للذهاب والعودة) هي حد أقصى 11 أوم. تجاوز هذه المقاومة يمكن أن يؤثر على قدرة الوحدة على مراقبة انقطاعات الخط ودوائر القصر بدقة.

دليل الهندسة والتركيب

• موازنة الحمل وإدارة الحرارة: على الرغم من أن الوحدة مصنفة لـ 500 مللي أمبير لكل قناة، يمكن أن يصل إجمالي استهلاك الطاقة عند 24 VDC إلى 180 مللي أمبير بالإضافة إلى الحمل المجمّع. تأكد من أن الخزانة تحتوي على تبريد بالحمل الحراري الكافي، حيث أن الحرارة المحيطة الزائدة (أكثر من 60 درجة مئوية) يمكن أن تغير تحمّلات المكونات وتؤثر على نقطة فصل الجهد المنخفض (القياسية ≤ 16 فولت).

• حماية الحمل الحثي: بالنسبة للأحمال الحثية، على الرغم من أن الوحدة مصنفة لـ 12 W، نوصي بتركيب دايودات فليبّاك خارجية على جانب الحمل للتطبيقات ذات الدورات العالية لحماية دوائر الإيقاف الآمن المدمجة من نبضات الجهد العكسي (back-EMF).

• شفافية إشارة الاختبار: مدة إشارة الاختبار قصيرة جدًا (حد أقصى 200 ميكروثانية). بينما تكون هذه شفافة لمعظم المحركات والمصابيح الصناعية، تأكد من أن أي واجهات إلكترونية عالية السرعة في المسار متوافقة مع هذه النبضة التشخيصية العابرة لتجنب "الوميض" أو التنشيط الخاطئ.
